Řezání potrubí vodním paprskem představuje vysoce přesnou metodu dělení kovových i nekovových materiálů bez vzniku tepelně ovlivněné zóny. Správně zvolené techniky řezání potrubí minimalizují riziko deformací stěn a zaručují čistou hranu řezu připravenou pro okamžité sváření. Tento průvodce vám přiblíží klíčové nástroje pro řezání potrubí a zásady, které zajistí maximální bezpečnost řezání potrubí při zachování vysoké efektivity práce.
⭐ Co byste měli vědět
- Řezání potrubí vodou (waterjet cutting) umožňuje přesný řez i u kovových trubek s 100% kvalitou řezu.
- Ruční řezačky zvládají plastové trubky s průměrem až do 76 mm a tloušťkou stěny do 8,6 mm.
- Plazmové řezání je efektivní pro kovové potrubí a zajišťuje vysoce kvalitní řezy.
- Při instalaci potrubí se izolace používá v tloušťce 30 až 50 mm podle typu podlahy.
- Tlaková zkouška potrubí se provádí na 1,5násobek provozního tlaku a tlak nesmí klesnout o více než 20 kPa za 12 hodin.
Základní přehled technik řezání potrubí vodou
Řezání potrubí vodou představuje vysoce přesnou metodu dělení materiálů pomocí koncentrovaného vysokotlakého proudu kapaliny. Tato technologie, známá jako waterjet cutting, zaručuje 100 % kvalitu řezu u široké škály kovových i nekovových trubek bez nutnosti následného tepelného zpracování hran.
Jak funguje řezání vodním paprskem?
Technologie řezání trubek vodním paprskem využívá vysokotlaký vodní paprsek, který je generován čerpadlem schopným vyvinout tlak vody přesahující 3000 barů. Tento proud vody prochází tryskou o průměru zlomků milimetru, čímž vzniká extrémně rychlý paprsek schopný oddělovat materiál mechanickým odnosem částic. Hlavní výhodou je řezání bez tepla, což znamená, že nedochází k tepelné deformaci, vzniku mikrotrhlin nebo změně metalurgických vlastností materiálu v místě řezu. Nástroje pro řezání potrubí tohoto typu umožňují dosáhnout vysoké rozměrové přesnosti, která je u běžných mechanických pil často nedosažitelná. Kvalita řezu dosahuje 100 % čistoty, což eliminuje nutnost dalšího broušení hran potrubí.
Jaké jsou techniky řezání potrubí vodou?
Při volbě metody je klíčové určit, zda využijete čistý paprsek nebo abrazivní techniku. Řezání kovových trubek vyžaduje přidání abraziva do proudu vody pro zvýšení řezné síly.
- Čistý vodní paprsek: Vhodný pro měkké plasty a pryžové materiály.
- Abrazivní vodní paprsek: Nezbytný pro ocel, nerez a barevné kovy.
- Orbitální řezání: Speciální technika, kdy se hlava stroje pohybuje kolem osy potrubí.
Bezpečnost řezání potrubí vodou zajišťuje dálkové ovládání a uzavřený pracovní prostor, který chrání obsluhu před odletujícími částicemi. Tlak vody v kombinaci s přesným řízením CNC stroje dovoluje řezat potrubí o tloušťce stěn v řádech milimetrů i centimetrů. Zásahy do rozvodů, které vyžadují odpojení systému, smí provádět pouze osoba s odbornou způsobilostí.
Nástroje a zařízení pro řezání potrubí vodou a další techniky
Volba správné metody závisí na materiálu, tloušťce stěny a požadované přesnosti řezu. Zatímco běžné nástroje na řezání potrubí postačí pro standardní instalace, techniky řezání potrubí vodou představují moderní standard pro náročné projekty.

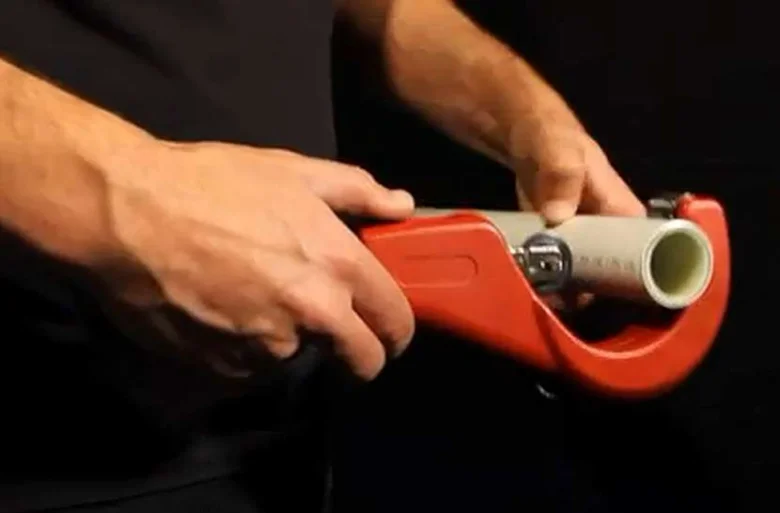

Jaké nástroje se používají pro řezání plastových trubek?
Pro běžné plastové trubky s vnějším průměrem do 76 mm a tloušťkou stěny do 8,6 mm jsou ideální volbou ruční řezačky. Tyto nástroje pracují na principu postupného zakrajování břitu, což zajišťuje čistý řez bez otřepů a nutnosti následného opracování. Ruční řezačky vynikají nízkou hmotností a snadnou ovladatelností, což z nich dělá základní vybavení každého instalatéra v terénu. Při práci dbejte na kolmost řezu, která je klíčová pro následné lepení nebo svařování spojů.
Jaké nástroje se používají pro řezání kovových trubek?
Pro řezání kovových trubek se standardně využívají elektrické pily a úhlové brusky s odpovídajícími kotouči. Pokud však vyžadujete vysokou přesnost bez tepelného ovlivnění materiálu, nastupuje řezání vodním paprskem. Tato metoda je mimořádně efektivní při zpracování nerezových trubek, kde nedochází ke změnám struktury kovu v místě řezu.
- Elektrické pily umožňují rychlé dělení silnostěnných ocelových profilů.
- Brusky vyžadují důslednou bezpečnost řezání potrubí kvůli odletujícím jiskrám.
- Vodní paprsek řezání využívá abrazivní směs pro dosažení milimetrové přesnosti.
Kdy použít řezání potrubí vodou místo běžných nástrojů? Tato technologie je vhodná všude tam, kde je kritická čistota řezné hrany a eliminace pnutí v materiálu. Upozorňuji, že zásahy do plynových či tlakových rozvodů smí provádět výhradně osoba s odbornou způsobilostí.
Postupy a bezpečnost při řezání potrubí vodou
Profesionální řezání trubek vodním paprskem vyžaduje striktní dodržování technologické kázně. Základem je vždy pevné upevnění trubky ve svěráku nebo přípravku, které eliminuje vibrace a zajišťuje stabilitu řezu. Pokud zvolíte špatné techniky řezání potrubí, riskujete vznik mikrotrhlin v materiálu, které výrazně snižují strukturální integritu systému. Při práci s vysokotlakým zařízením je klíčová bezpečnost řezání potrubí, která zahrnuje používání certifikovaných ochranných pomůcek a prvků.
Mezi základní bezpečnostní opatření, která musíte při řezání potrubí vodou dodržovat, patří:
- Používání ochranných brýlí odolných proti vysokému tlaku vody a odletujícím částicím.
- Instalace protihlukových krytů pro snížení hladiny akustického tlaku v dílně.
- Kontrola těsnosti všech spojů vysokotlakého vedení před spuštěním paprsku.
- Používání nepropustných pracovních rukavic a neklouzavé obuvi pro eliminaci rizika uklouznutí na mokrém povrchu.
Odborná rada: Pro dosažení čistého řezu u kovových trubek udržujte konstantní tlak vody odpovídající tloušťce stěny materiálu, čímž předejdete nekontrolovanému rozptylu abraziva a zajistíte rovnoměrný úběr materiálu.
Nejčastější chyby při řezání potrubí vodou
- Podcenění fixace materiálu vedoucí k posunu trubky během řezu a následné nepřesnosti v řezné linii.
- Nastavení příliš nízkého tlaku vody, který způsobuje neúplný řez a nadměrné opotřebení abrazivního systému.
- Ignorování pravidelné údržby trysky, což vede k deformaci vodního paprsku a ztrátě řezné geometrie.
- Práce bez zajištění odtoku odpadní vody a kalů z řezací zóny, což zvyšuje riziko kontaminace pracoviště.
| Parametr postupu | Doporučený úkon |
|---|---|
| Fixace trubky | Pevné upnutí v přípravku pro eliminaci vibrací |
| Ochranné pomůcky | Brýle, nepropustné rukavice, neklouzavá obuv |
| Kontrola tlaku | Nastavení dle tloušťky stěny a typu materiálu |
| Údržba trysky | Pravidelná kontrola průchodnosti a geometrie paprsku |
Po provedení řezu je nezbytné provést následné úpravy, jako je broušení hran potrubí pro odstranění otřepů a zajištění hladkého povrchu. Pokud je potrubí určeno pro rozvody médií, následuje izolace potrubí po řezu, která zabraňuje tepelným ztrátám nebo kondenzaci. Upozorňujeme, že veškeré zásahy do rozvodů nebo obsluha průmyslových řezacích zařízení vyžadují odpovídající odbornou způsobilost; tento text má pouze informativní charakter.
Porovnání metod řezání potrubí: vodní paprsek versus tradiční techniky
Výběr vhodné metody pro dělení materiálů zásadně ovlivňuje výslednou kvalitu svarů i celkovou životnost instalace. Zde je srovnání, které vám pomůže určit, kdy je řezání potrubí vodou tou správnou volbou oproti běžným mechanickým či tepelným postupům.
| Metoda řezání | Tepelné ovlivnění | Kvalita hrany | Náklady |
|---|---|---|---|
| Vodní paprsek | žádné | vynikající | vysoké |
| Plazmové řezání | vysoké | střední | nízké |
| Plynové řezání | vysoké | nízká | nízké |
| Mechanické řezání | žádné | dobrá | nízké |
Jaké jsou výhody řezání vodním paprskem oproti plazmovému a plynovému řezání?
Řezání vodním paprskem představuje metodu studeného dělení materiálu, která při procesu nevytváří žádnou tepelně ovlivněnou zónu. Díky tomu nedochází k deformacím, vzniku mikrotrhlin ani k nežádoucím změnám metalurgické struktury kovu. Na rozdíl od plazmového nebo plynového řezání, kde vysoké teploty často způsobují kalení hran nebo zvýšené riziko následné koroze, zůstává řez vodou čistý a rozměrově přesný. Tato preciznost je vykoupena vyššími provozními náklady, které bývají o 20 až 30 % vyšší než u tradičních tepelných metod. Vodní paprsek řezání se proto využívá zejména u materiálů citlivých na teplo, kde by jakékoli tepelné poškození vyžadovalo nákladné dodatečné broušení hran potrubí.
Kdy použít řezání potrubí vodou místo běžných nástrojů?
Techniky řezání potrubí vodou volíme zejména v situacích, kdy je vyžadována vysoká přesnost nebo při práci s nerezovými a vysoce legovanými kovovými trubkami. Zatímco běžné mechanické nástroje pro řezání potrubí, jako jsou kotoučové pily či ruční řezačky, stačí pro běžné instalace a plasty, řezání trubek vodním paprskem exceluje tam, kde je tepelný vliv nepřípustný. Bezpečnost řezání potrubí vodou je navíc vysoká, protože nedochází k tvorbě jisker ani nebezpečných zplodin. Odborná rada: Pokud řežete běžnou uhlíkovou ocel v nenáročných podmínkách, mechanické nástroje nabízejí lepší efektivitu řezání při nižších nákladech. Pokud však pracujete s přesnými díly, kde záleží na každém milimetru a integritě materiálu, vodní paprsek je technologicky nejvhodnějším řešením. Upozorňuji, že jakékoli zásahy do tlakových rozvodů smí provádět pouze osoba s odbornou způsobilostí.
Dopady řezání na materiál potrubí a následná úprava hran
Technika řezání trubek vodním paprskem sice eliminuje tepelné ovlivnění materiálu, přesto může při nesprávném nastavení tlaku docházet k tvorbě mikroskopických trhlin. Tyto mikrotrhliny narušují celistvost struktury materiálu a snižují jeho přirozenou korozní odolnost. Aby bylo potrubí připraveno k bezpečnému provozu, je nutné provést důslednou úpravu hran. Broušení hran odstraní otřepy a nerovnosti vzniklé proudem vody, zatímco následné leštění hran významně prodlužuje životnost potrubí tím, že minimalizuje místa pro potenciální vznik koroze.
Postupy úpravy hran po řezu
- Očištění řezu – odstraňte zbytky abraziva a nečistoty z vnitřního i vnějšího obvodu trubky ihned po dokončení procesu.
- Broušení hran potrubí – použijte lamelový brusný kotouč nebo pilník pro odstranění ostrých hran a případných mikrotrhlin na řezné ploše.
- Leštění hran – vyhlaďte povrch pomocí jemného brusného rouna pro dosažení optimální hladkosti a snížení rizika usazování nečistot.
- Izolace potrubí – aplikujte antikorozní nátěr nebo ochrannou vrstvu, pokud řešíte, jak izolovat potrubí po řezání a spojování, abyste předešli oxidaci.
Tip: Při kontrole kvality řezu vždy využijte šablonu stejného profilu, která vám pomůže udržet rovnoměrný úhel úkosu a zajistí přesné lícování při následném svařování nebo spojování trubek.
Pamatujte, že veškeré zásahy do rozvodů plynu či tlakové vody smí provádět pouze osoba s odbornou způsobilostí, neboť neodborná manipulace může vést k havárii systému.
Časté dotazy k řezání potrubí vodou
Otázka: Jak funguje řezání potrubí vodním paprskem?
Řezání vodním paprskem využívá vysokotlaký vodní paprsek s tlakem přesahujícím tisíce barů, který umožňuje přesný řez potrubí bez tepelného ovlivnění materiálu.
Otázka: Které materiály potrubí lze řezat technikou řezání vodou?
Technikou řezání vodou lze řezat plastové, ocelové, nerezové i kovoplastové trubky s vysokou přesností, včetně tenkostěnných i tlustostěnných materiálů.
Otázka: Jaké jsou bezpečnostní opatření při řezání potrubí vodou?
Při řezání je nutné používat ochranné pomůcky, správně upevnit potrubí a dodržovat tlakové limity; nesprávné zacházení může způsobit mikrotrhliny.
Otázka: Jaké nástroje se používají pro řezání potrubí vodou?
Používají se speciální stroje pro řezání vodním paprskem, ruční řezačky pro plastové trubky do 76 mm, elektrické pily a brusky pro kovové trubky.

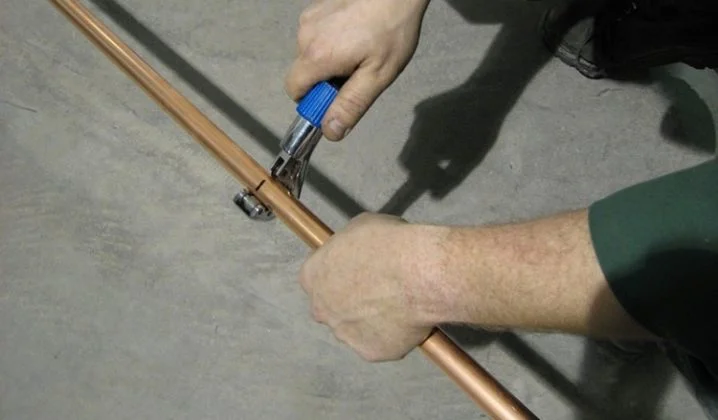

Otázka: Jak se liší řezání potrubí vodou od řezání medených trubek?
Řezání vodou je bezkontaktní a nezpůsobuje tepelné poškození, zatímco řezání medených trubek často používá ruční řezačky nebo nůžky s omezenou přesností.
Otázka: Jak dlouho trvá řezání potrubí vodou?
Řezání vodním paprskem trvá obvykle několik minut na jednu trubku v závislosti na průměru a tloušťce materiálu.
Otázka: Jak izolovat potrubí po řezání a spojování?
Izolace se provádí materiály o tloušťce 30-50 mm podle typu podlahy, například lehčeným pěnovým polyetylenem nebo skelnou vatou.
Otázka: Jak se spojují trubky na vodu po řezání?
Po řezání se trubky spojují svařováním, lisováním nebo pomocí tvarovek, přičemž je důležitá čistota a přesnost řezu pro kvalitu spoje.
Otázka: Jaká je přesnost řezání potrubí vodním paprskem?
Přesnost řezání vodním paprskem dosahuje až ±0,1 mm, což umožňuje velmi čisté a přesné řezy bez deformací.
Otázka: Jaké jsou hlavní kroky přípravy potrubí před řezáním vodou?
Potrubí je třeba očistit od nečistot a olejů, upevnit do svěráku a označit řeznou linii, což jsou tři základní kroky přípravy.
Otázka: Jaká je maximální tloušťka potrubí vhodná pro řezání vodním paprskem?
Vodní paprsek dokáže řezat potrubí až do tloušťky 200 mm v závislosti na výkonu zařízení a typu materiálu.
Otázka: Jaké jsou hlavní výhody řezání potrubí vodou oproti laserovému řezání?
Řezání vodou nezpůsobuje tepelnou deformaci a je vhodné pro širší spektrum materiálů, na rozdíl od laseru.
Otázka: Jak se odstraňují otřepy a zbytky po řezání potrubí vodním paprskem?
Po řezání se používá broušení nebo pískování k odstranění otřepů a vyhlazení hran, což je standardní druhý krok úpravy.
Otázka: Jaké bezpečnostní prvky by měla mít zařízení pro řezání potrubí vodou?
Zařízení by mělo mít ochranné kryty, nouzové vypínače a systém na zachytávání stříkající vody, což jsou tři základní bezpečnostní prvky.
Otázka: Jak se liší řezání potrubí vodou v průmyslovém prostředí a při domácím použití?
V průmyslu se využívají vysokovýkonné stroje s automatizací, zatímco doma se používají ruční nebo menší přenosné přístroje s výkonem do 3 kW.
Otázka: Jaké jsou nejčastější chyby při řezání potrubí vodním paprskem?
Mezi chyby patří nesprávné upevnění potrubí, špatné nastavení tlaku vody a nedostatečné čištění před řezáním.
Otázka: Jak ovlivňuje řezání vodou kvalitu potrubí z hlediska pevnosti spoje?
Řezání vodou nezpůsobuje mikrotrhliny ani tepelné změny, což zachovává původní pevnost a integritu materiálu.
Otázka: Jaké metody izolace jsou doporučené po řezání a spojování potrubí?
Doporučuje se použít pěnovou izolaci s minimální tloušťkou 20 mm a následné oplechování pro ochranu proti mechanickému poškození.
