Dilatační spáry představují nezbytný prvek konstrukce, který umožňuje betonu a dalším materiálům přirozeně pracovat při změnách teplot a vlhkosti. Správným provedením obvodové dilatace betonové podlahy a volbou vhodné výplně či lišty předejdete vzniku trhlin a zajistíte dlouhodobou stabilitu celé stavby.
To hlavní z článku
- Dilatační spáry umožňují pohyb materiálů a zabraňují prasklinám v podlahách a stavbě.
- Šířka dilatačních spár se obvykle pohybuje mezi 5-20 mm, s tloušťkou 10-20 mm.
- Maximální rozměry dilatačních polí jsou cca 36 m² pro cementové potěry a 40 m² pro anhydritové.
- Dilatační spáry musí být vyplněny pružnými materiály jako polyuretanové tmely nebo silikon.
- Řezání dilatačních spár se provádí 24-48 hodin po lití do hloubky 1/3 tloušťky potěru.
Co jsou dilatační spáry a proč jsou důležité v podlahách a stavbě
Dilatační spára představuje úmyslně vytvořenou mezeru v konstrukci nebo podlaze, která umožňuje materiálům volně pracovat bez rizika vzniku trhlin. Pokud se ptáte, co jsou dilatační spáry ve stavbě a podlaze, vězte, že fungují jako mechanický tlumič pohlcující napětí vznikající vlivem teplotních změn, vlhkosti, smršťování betonu či sedání stavby. Absence tohoto prvku vede k nekontrolovanému pnutí, které nevyhnutelně končí prasklinami v betonu nebo vyboulením dlažby.
Jaký je účel dilatačních spár v konstrukcích
Hlavním účelem je eliminace destruktivních sil při objemových změnách materiálů. Když teplota stoupne, beton i dlažba se rozpínají, zatímco při poklesu teploty dochází ke smršťování. Dilatační spára podlahy tyto pohyby plynule vyrovnává. Pro zajištění funkčnosti se v praxi používá obvodová dilatační páska, která odděluje betonovou desku od stěn a brání přenosu napětí do svislých konstrukcí. V místech, kde hrozí průnik nečistot, se provádí těsnění dilatační spáry pomocí pružných tmelů nebo se instaluje dilatační lišta. Správně navržená dilatace betonových konstrukcí tak přímo ovlivňuje celkovou životnost a stabilitu celého objektu.
Odborná rada: Zásahy do nosných konstrukcí a rozvodů smí provádět pouze osoba s odbornou způsobilostí. Informace
| Typ dilatace | Účel | Umístění |
|---|---|---|
| Konstrukční | Oddělení částí budovy | Celá výška stavby |
| Obvodová | Oddělení potěru od stěn | Obvod místnosti |
| Mezilehlá | Rozdělení velkých ploch | Plocha podlahy |
| Technologická | Smršťování a roztažnost | V betonovém potěru |
Otázka: Kdy se mají dělat dilatační spáry v podlahách?
Dilatační spáry se vytvářejí vždy při realizaci větších ploch potěru nebo při instalaci podlahového vytápění. U cementového potěru je nutné řezání spár provést nejpozději do 48 hodin po lití, aby se předešlo vzniku nekontrolovaných trhlin.
Otázka: Jaký materiál použít na těsnění dilatační spáry?
Pro výplň dilatační spáry se používají pružné polyuretanové tmely, MS polymery nebo silikonové tmely s UV odolností pro exteriér. Důležité je, aby výplň neztrácela pružnost, proto se k tomuto účelu nikdy nepoužívá cementový tmel.
Typy dilatačních spár a jejich umístění v konstrukci
Správné pochopení toho, co jsou dilatační spáry ve stavbě a podlaze, je klíčové pro zabránění vzniku trhlin vlivem přirozeného pohybu materiálů. Konstrukční dilatační spára fyzicky odděluje jednotlivé části budovy, čímž brání přenosu pnutí. Dilatace proti tepelné roztažnosti se využívá zejména u balkonů a teras, kde teplotní výkyvy způsobují výrazné objemové změny. Dilatace proti vibracím tlumí otřesy přenášené z technických zařízení, zatímco technologická dilatace umožňuje kontrolované vysychání betonových desek.
Při návrhu se řídíme technickými normami, které jsou dostupné například prostřednictvím portálu eagri.cz. Umístění dilatační spáry musí vždy respektovat statiku objektu a geometrii podlahy.
- Konstrukční spáry – oddělují nosné stěny a celé objekty, včetně situací, kdy je nutná dilatační spára mezi domy.
- Obvodová dilatace betonové podlahy – dilatační spára je umístěna těsně ke stěnám pomocí obvodové dilatační pásky, která absorbuje tlak.
- Plošné dělení – velké plochy betonových konstrukcí se dělí na menší celky, aby se předešlo nepravidelnému praskání.

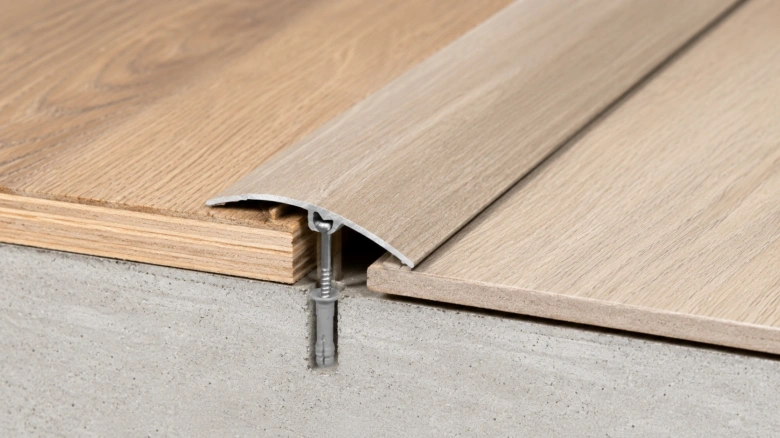

- Přechodové prvky – pro krytí spár v podlahách se často používá dilatační lišta nebo T-profil pro estetické zakončení.
Pro správnou funkčnost je nezbytné zvolit vhodné těsnění dilatační spáry nebo pružnou výplň, která zajistí trvalou pohyblivost konstrukce. Kam se umisťuje dilatační pás ve stavbě? Vždy po obvodu místnosti a kolem prostupů, jako jsou sloupy či potrubí, kde dochází ke kontaktu podlahy s pevnými prvky.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Rozměry a rozmístění dilatačních spár v podlahových konstrukcích
Správné návrhy rozměrů a umístění dilatačních spár v betonu zabraňují nekontrolovanému praskání desky vlivem tepelné roztažnosti. Šířka dilatační spáry se v praxi pohybuje v rozmezí 5 až 20 mm, přičemž hloubka dilatační spáry by měla odpovídat minimálně jedné třetině tloušťky potěru, obvykle 10 až 20 mm. Pro cementové potěry platí pravidlo, že maximální dilatační pole nemá přesáhnout plochu 36 m² a poměr stran by neměl být větší než 2:1.
Odborná rada: Při realizaci dbejte na to, aby obvodová dilatace betonové podlahy byla oddělena pomocí dilatační pásky po celém obvodu místnosti, což eliminuje pnutí mezi podlahou a stěnami.
| Materiál podlahy | Doporučená vzdálenost spár | Poznámka |
|---|---|---|
| Cementový potěr | 3 až 5 metrů | Max. plocha 36 m² |
| Anhydritový potěr | 6 až 10 metrů | Vyšší rozměrová stálost |
| Keramická dlažba | dle rastru dlažby | Nutnost kopírovat spáry v podkladu |
Praktické rady pro dilatační spáry v podlahách a stavbě zahrnují zejména včasné proříznutí betonu krátce po jeho zatuhnutí. Pokud plánujete pokládku, dilatační spára dlažba musí vždy přesně navazovat na konstrukční spáru v podkladním betonu. Pro finální úpravu použijte vhodný materiál na těsnění dilatační spáry, jako je pružný polyuretanový tmel nebo dilatační lišta, která zajistí čistý přechod a dlouhou životnost podlahy. Upozorňuji, že jakékoliv zásahy do nosných konstrukcí a elektroinstalací v podlaze musí vždy provádět osoba s odbornou způsobilostí.
Materiály a výplně dilatačních spár
Výplň dilatační spáry musí vykazovat vysokou pružnost, aby trvale absorbovala pohyby konstrukce způsobené změnami teplot nebo vysycháním betonu. Správný výběr materiálu přímo ovlivňuje těsnění dilatační spáry a zabraňuje vzniku trhlin v podlahových krytinách. Upozorňuji, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí; tento text slouží výhradně jako informační podklad.
Čím vyplnit dilatační spáry v podlahách a stavbě?
Pro vyplnění spár v betonových konstrukcích se využívají materiály schopné dlouhodobé deformace bez ztráty soudržnosti. Polyuretanové tmely nabízejí vysokou mechanickou odolnost a přilnavost, proto se osvědčují v místech s vyšším zatížením. Silikonové tmely vynikají elasticitou a odolností vůči UV záření, což je činí ideálními pro exteriérové aplikace. Životnost těchto výplní se pohybuje v rozmezí 10 až 15 let v závislosti na kvalitě aplikace a expozici povětrnostním vlivům. Moderní MS polymery kombinují výhody obou zmíněných tmelů, jsou přetíratelné a neobsahují rozpouštědla. U exponovaných míst, jako jsou průmyslové haly, chrání hrany dilatační spáry kovové profily z nerezové oceli či hliníku, které zároveň umožňují plynulý přejezd manipulační techniky. Při pokládce plovoucích podlah, jako je například vinyl, se využívá dilatační lišta, která skryje přiznanou spáru a zajistí čistý přechod mezi místnostmi.
Kam se umisťuje dilatační pás ve stavbě?
Obvodová dilatační páska se instaluje po celém obvodu místnosti mezi betonovou desku a svislé stěny. Tato obvodová dilatace betonové podlahy zajišťuje, že podlahová konstrukce není pevně spojena s vertikálními prvky a může se volně rozpínat při změnách teplot. Pěnová dilatační páska je nezbytná pro eliminaci přenosu akustického hluku a zabránění vzniku prasklin v rozích místností. Mezi nejčastější chyby při realizaci dilatačních spár v podlaze patří vynechání pásky nebo její příliš brzké seříznutí před dostatečným vytvrdnutím betonu.
| Materiál výplně | Hlavní vlastnost | Typické využití |
|---|---|---|
| Polyuretanový tmel | Vysoká mechanická odolnost | Exteriéry, průmyslové podlahy |
| Silikonový tmel | Vysoká pružnost a UV odolnost | Interiéry, sanitární prostory |
| MS polymer | Univerzální přilnavost | Dilatační spáry v betonu |
| Kovový profil | Ochrana hran spáry | Vysoké mechanické zatížení |
| Dilatační lišta | Estetické zakončení | Dilatační spára vinyl, dlažba |
Odborná rada: Při aplikaci tmelů vždy dbejte na to, aby byla spára čistá a zbavená prachu. Pro dosažení správné funkce tmelu doporučuji použít miralonový provazec, který zamezí přilnutí tmelu ke dnu spáry a umožní mu pracovat pouze ve dvou bodech na stěnách.
Jak správně provést dilatační spáru v betonové podlaze (návod krok za krokem)
Pro dosažení dlouhé životnosti podlahy je klíčové vědět, jak správně provést dilatační spáru v betonové podlaze, aby nedocházelo k nekontrolovanému praskání. Následující návod na vytvoření dilatační spáry v betonové podlaze vám pomůže předejít strukturálním poruchám.
Příprava podkladu
Betonový podklad musí vykazovat dostatečnou pevnost, minimálně 25 MPa, aby odolal pnutí. Před zahájením řezání zajistěte, aby byl beton alespoň 30 dnů starý a zbytková vlhkost podkladu nepřesáhla 6 %. Pamatujte, že správná obvodová dilatace betonové podlahy začíná instalací obvodové dilatační pásky ještě před samotnou betonáží, což eliminuje přenos pnutí do svislých stěn.

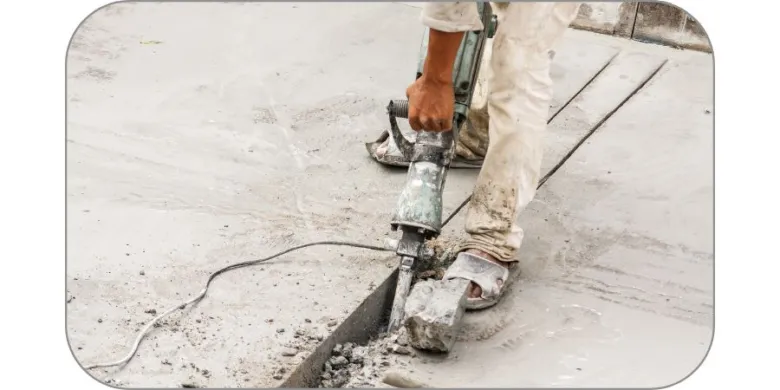

Řezání dilatační spáry
- Vyměření tras – vyznačte přesné linie řezů podle statického projektu.
- Řezání dilatační spáry – proveďte diamantovým kotoučem v čase 24 až 48 hodin po lití betonu.
- Hloubka řezu – zajistěte prořez do hloubky 1/3 tloušťky potěru pro efektivní řízení trhlin.
Aplikace penetrace a tmelu
Při teplotách mezi +10 až +25 °C naneste na očištěné hrany spáry penetraci, která zpevní podklad pro tmel. Po zaschnutí vložte do spáry dilatační provazec, který definuje hloubku výplně. Jako finální výplň dilatační spáry aplikujte polyuretanový tmel, který po vytvrdnutí překryjte ochranným nátěrem. Tímto postupem zajistíte dokonalé těsnění dilatační spáry proti vlhkosti a nečistotám.
Odborná rada: Zásahy do nosných konstrukcí a elektroinstalací v podlaze smí provádět pouze osoba s odbornou způsobilostí.
Specifika dilatačních spár u podlah s podlahovým vytápěním
Podlahové vytápění vyvolává v konstrukci podlahy cyklické roztahování a smršťování vlivem měnících se teplot. Dilatační spára podlahy proto musí být přesně sladěna s jednotlivými topnými okruhy, aby nedocházelo k pnutí a následnému praskání potěru. Při realizaci je klíčové, aby obvodová dilatační páska oddělila potěr od všech svislých konstrukcí.
Koordinace dilatace s topnými okruhy
Pro zajištění stability musí dilatace betonových konstrukcí kopírovat hranice topných polí. Pokud instalujete anhydritový potěr, pamatujte, že teplota topné vody nesmí překročit 55 °C, aby nedošlo k degradaci materiálu. Jako výplň dilatační spáry se v těchto případech nejčastěji používá pružný polyuretanový tmel nebo dilatační lišta, které umožní bezpečný pohyb desky. Praktické rady pro dilatační spáry v podlahách a stavbě zdůrazňují, že jakékoli zanedbání při oddělení topných zón vede k nevratným trhlinám v dlažbě či vinylové podlaze. Upozorňuji, že zásahy do rozvodů topení a podlahových konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Nejčastější chyby při realizaci dilatačních spár a jak se jim vyhnout
Nejčastější chyby při realizaci dilatačních spár v podlaze pramení z podcenění fyzikálních vlastností materiálů a nedodržení technologických postupů. Vynechání obvodové dilatace betonové podlahy vede k pnutí, které nevyhnutelně způsobí praskliny v ploše nebo odtržení potěru od stěn. Pokud podceníte řezání spáry, které musí u cementových potěrů proběhnout ideálně do 48 hodin po vylití, beton si cestu uvolní sám náhodným trháním v místech s nejmenším odporem. Účel dilatačních spár v konstrukcích spočívá v řízeném pohlcování objemových změn, proto musí být řez veden do hloubky minimálně jedné třetiny až poloviny tloušťky desky.
Odborná rada: Při práci s podlahovým vytápěním nikdy nevedete topné okruhy napříč spárou bez ochranné chráničky, jinak hrozí jejich přetržení vlivem cyklického roztahování a smršťování materiálu.
Mezi časté nedostatky při realizaci patří:
- Absence obvodové dilatační pásky, která zajišťuje oddělení plochy od svislých konstrukcí.
- Použití tuhých cementových tmelů jako výplně dilatační spáry místo elastických polyuretanových materiálů či MS polymerů.
- Nedodržení správné šířky spáry, která se u běžných podlah pohybuje v rozmezí 5 až 20 mm.
- Instalace nevhodné dilatační lišty, která pevně zablokuje pohyb hran betonu namísto jejich ochrany.
- Překročení maximální plochy dilatačního pole, která činí 36 m² pro cementový potěr a 40 m² pro anhydritový potěr.
Pamatujte, že správné těsnění dilatační spáry musí být trvale pružné, přičemž životnost kvalitních silikonových či polyuretanových tmelů se pohybuje v rozmezí 10 až 15 let. Pokud se objeví trhliny vlivem nevhodného postupu, jedinou trvalou opravou je sanace pomocí sanační pryskyřice a následné proříznutí nové funkční spáry. U elektroinstalací a plynových rozvodů v podlaze vždy dbejte na to, aby zásahy prováděla pouze osoba s odbornou způsobilostí, neboť neodborný zásah může narušit integritu rozvodů i bezpečnost celé stavby.
| Chyba | Následek |
|---|---|
| Pozdní řezání spár (nad 48 h) | Nekontrolované praskání betonu |
| Tuhá výplň (cement) | Ztráta dilatační schopnosti a destrukce hran |
| Chybějící chránička u topení | Přetržení topné trubky |
| Nedodržení poměru stran 1:2 | Vznik trhlin v ploše pole |
Pokročilé metody a moderní technologie v dilatacích
Moderní technologie umožňují efektivnější řízení pohybu konstrukcí. Odtrhová fólie představuje zásadní inovaci, neboť minimalizuje napětí mezi podkladem a dlažbou, což je klíčové zejména pro velkoformátové dlaždice náchylné k praskání. Při realizaci velkých ploch se používá obvodová dilatace betonové podlahy v kombinaci s přesným strojním řezem. Diagnostika dilatačních spár pomocí senzorů navíc umožňuje dlouhodobé monitorování stavu spár a včasnou detekci trhlin.
Pro netradiční krytiny se dnes využívá speciální dilatační lišta, která zajišťuje estetický přechod a zároveň funkční těsnění dilatační spáry. Správná výplň dilatační spáry v betonu musí být trvale pružná, aby absorbovala dilatace betonových konstrukcí bez poškození povrchu. Pokud plánujete pokládku, obvodová dilatační páska zůstává základním prvkem pro oddělení podlahy od svislých stěn.
Údržba a kontrola dilatačních spár v průběhu životnosti podlahy
Pravidelná údržba dilatačních spár prodlužuje životnost podlahy a chrání konstrukci před průnikem vlhkosti či nečistot. Kontrola spár a včasná oprava spár představují prevenci nákladných rekonstrukcí betonových ploch.
Doporučené intervaly kontrol
Kontrola spár v exteriéru probíhá minimálně 1× ročně, ideálně po skončení zimního období, kdy mráz nejvíce namáhá dilatace betonových konstrukcí. V interiéru je interval kontroly delší, postačí prohlídka každé 2 až 3 roky. Zaměřte se na to, zda není poškozená obvodová dilatační páska nebo zda nevykazuje těsnění dilatační spáry známky degradace, trhlin či odtržení od stěn.
Postupy při opravách dilatačních spár
Oprava dilatační spáry vyžaduje pečlivou přípravu a správný výběr hmoty. Pokud zjistíte poškození, postupujte podle následujících bodů:
- Odstranění výplně – vyřízněte starou a poškozenou výplň dilatační spáry pomocí ostrého nože nebo špachtle.
- Očištění plochy – vysajte prach a nečistoty ze spáry tak, aby výplň dilatační spáry dobře přilnula k podkladu.
- Aplikace tmelu – naneste pružné materiály, jako jsou polyuretanové tmely, které zajistí funkční těsnění dilatační spáry.
- Vyhlazení povrchu – uhlaďte tmel stěrkou namočenou v mýdlové vodě pro dosažení rovného povrchu.
Odborná rada: Vždy používejte pružné tmely určené pro konkrétní šířku spáry, jinak hrozí jejich rychlé prasknutí. Při rozsáhlém poškození betonové desky doporučuji konzultaci s odborníkem, neboť zásahy do staticky významných prvků vyžadují odbornou způsobilost. Pravidelná péče vám ušetří čas i finance v budoucnu.
