Efektivní využití geotermální energie pro vytápění objektů závisí především na správně navržené hloubce vrtání geotermálních sond. Optimální dimenzování vrtu přímo ovlivňuje celkový výkon systému tepelných čerpadel země-voda a zásadně určuje konečnou investiční cenu celé instalace.
💡 Důležité na úvod
- Mělké geotermální vrty pro tepelná čerpadla mají hloubku 50 až 300 metrů.
- Hlubinné geotermální vrty dosahují hloubek 1 000 až 6 000 metrů, teplota v 6 km dosahuje až 180 °C.
- Průměr vrtu je obvykle 15 až 22 cm, s potrubím PE 100 RC o průměru 32-40 mm.
- Výkon geotermálního vrtu se pohybuje mezi 10 až 70 W/m, z 100 m vrtu lze získat 6-10 kW tepla.
- Životnost vrtu je 80 až 100 let, údržba zahrnuje výměnu chladicí kapaliny každých několik let.
Typické hloubky geotermálních vrtů a jejich využití
Typická hloubka geotermálních vrtů se pohybuje od 50 metrů u menších instalací až po 6 000 metrů v případě hlubinných energetických zdrojů. Volba konkrétní hloubky vrtu závisí na požadovaném tepelném výkonu, geologickém podloží a účelu využití získané geotermální energie.
| Typ vrtu | Hloubka vrtu | Hlavní využití |
|---|---|---|
| Mělký vrt | 50-300 m | Tepelná čerpadla země-voda |
| Hlubinný vrt | 1 000-6 000 m | Teplárenství a elektrárny |
Jak hluboké jsou mělké a hlubinné geotermální vrty?
Mělké geotermální vrty dosahují hloubky 50 až 300 metrů a představují standard pro rodinné domy využívající tepelná čerpadla země-voda. Vrtání geotermálních sond v těchto hloubkách využívá stabilní teplotu hornin, která se v Česku v hloubce 10 metrů ustaluje na cca 10 °C. Hlubinné vrty se naproti tomu realizují v rozmezí 1 000 až 6 000 metrů. Zde teplota hornin výrazně roste díky přirozenému geotermálnímu gradientu, který činí průměrně 3 °C na každých 100 metrů hloubky. V maximální hloubce 6 km tak lze dosáhnout teplot až 180 °C, což umožňuje přímou produkci elektrické energie.
Jak hluboký je geotermální vrt?
Odpověď na otázku, jak hluboký je geotermální vrt, závisí primárně na tepelné poptávce objektu. Pro běžná tepelná čerpadla postačuje hloubka vrtu do 300 metrů, přičemž průměr vrtu se obvykle pohybuje kolem 140 až 160 milimetrů. Geotermální energie je v těchto hloubkách dostupná celoročně, protože teplota hornin v hloubce vrtu nepodléhá sezónním výkyvům povrchového počasí. Při návrhu projektu je nutné zohlednit i environmentální dopady geotermálních vrtů, jako je riziko ovlivnění podzemních vod. Upozorňujeme, že veškeré zásahy do podzemních rozvodů a vrtné práce smí provádět pouze osoba s odbornou způsobilostí podle platné legislativy.
Technické parametry geotermálních vrtů
Technické provedení vrtu přímo ovlivňuje efektivitu, s jakou tepelná čerpadla země-voda získávají geotermální energii z podloží. Správná volba parametrů zajišťuje dlouhou životnost systému a optimální přestup tepla mezi horninou a teplonosným médiem.

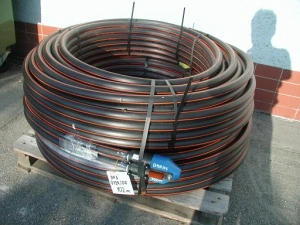

Průměr vrtů a použití potrubí PE 100 RC
Standardní průměr vrtu se v geologických podmínkách České republiky pohybuje v rozmezí 15 až 22 cm. Tento prostor umožňuje bezpečnou instalaci výměníkových sond, které zajišťují cirkulaci nemrznoucí směsi. Pro samotné sondy se využívá vysoce odolné potrubí PE 100 RC, které vyniká odolností vůči bodovému zatížení a dlouhodobou životností. Průměr potrubí se nejčastěji volí v rozměrech 32 až 40 mm dle výkonových požadavků objektu.
- Průměr vrtu: 150 až 220 mm.
- Materiál potrubí: PE 100 RC s vysokou mechanickou odolností.
- Typ sondy: U-sonda nebo koaxiální sonda pro efektivní výměnu tepla.

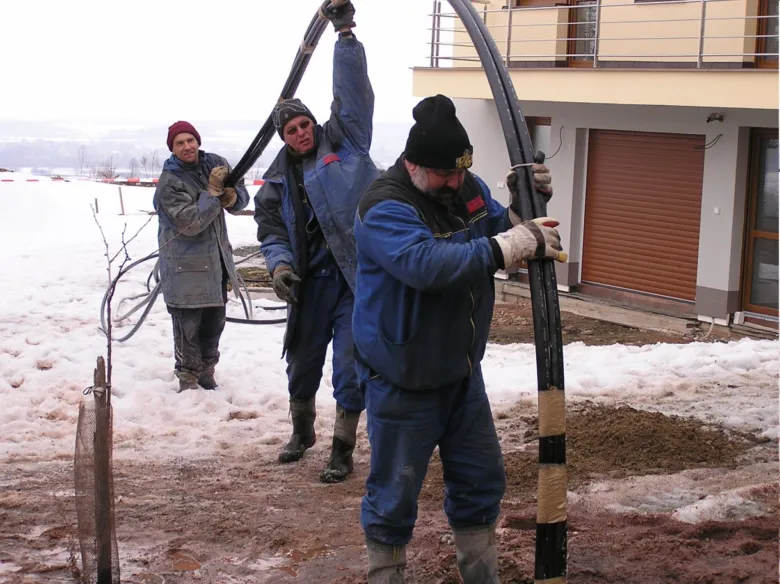

Technologie vrtání a injektáž pro zvýšení teplovodivosti
Pro vrtání geotermálních sond se používá rotačně-příklepné vrtání, často s využitím ponorného kladiva, které si poradí i s velmi tvrdým skalním podložím. Tato metoda zajišťuje přesný svislý průběh vrtu, což je klíčové pro správné osazení sondy. Po spuštění potrubí do vrtu následuje kritický krok, kterým je injektáž. Speciální teplovodivá směs vyplní prostor mezi stěnou vrtu a potrubím, čímž eliminuje vzduchové kapsy a výrazně zvyšuje teplovodivost celého systému.
Odborná rada: Při realizaci dbejte na to, aby injektážní směs odpovídala geologickému profilu a zajistila dokonalý kontakt sondy s okolní horninou. Vyhnete se tak zbytečným ztrátám při přenosu tepla, které mohou ovlivnit celkovou návratnost investice do geotermální energie. Upozorňujeme, že veškeré zásahy do vrtných prací smí provádět pouze odborně způsobilé firmy s příslušným oprávněním.
Výkon a využití geotermálních vrtů
Geotermální vrty představují stabilní zdroj tepla, jehož efektivita závisí na geologickém podloží a správně zvolené hloubce vrtu. Využití geotermální energie v kombinaci s tepelnými čerpadly země-voda zajišťuje dlouhodobě nízké provozní náklady.
Výkon geotermálních vrtů na metr délky
Standardní výkon vrtu se pohybuje v rozmezí 10 až 70 W/m, přičemž konkrétní hodnotu ovlivňuje teplota hornin v dané lokalitě. Pokud vás zajímá, co je geotermální vrt a jak hluboko vede, počítejte s tím, že z jednoho 100 metrového vrtu získáte přibližně 6 až 10 kW využitelné tepelné energie. Průměrná hloubka geotermálních vrtů v Česku se pro rodinné domy nejčastěji pohybuje mezi 80 a 150 metry. Při vrtání geotermálních sond je nutné dodržet správný průměr vrtu, který umožňuje optimální instalaci výměníku a zajišťuje efektivní přestup tepla z okolního masivu.
Úspora elektřiny díky geotermálním vrtům
Instalace systému s tepelnými čerpadly země-voda snižuje spotřebu elektřiny o 20 až 40 % ve srovnání se vzduchovými čerpadly. Tento rozdíl vzniká díky stabilní teplotě pod zemským povrchem, která neklesá ani v mrazivých dnech. I když je počáteční geotermální vrt cena vyšší, dlouhodobá návratnost investice je díky vysoké účinnosti a nízkým nákladům na provoz velmi příznivá.
| Parametr systému | Vzduchové čerpadlo | Čerpadlo země-voda |
|---|---|---|
| Průměrná úspora elektřiny | 0 % (referenční) | 20 – 40 % |
| Zdroj tepla | Venkovní vzduch | Geotermální vrt |
| Teplotní stabilita | Proměnlivá | Vysoká (celoroční) |
Odborná rada: Při návrhu projektu vždy konzultujte geologický průzkum, který přesně určí tepelnou vodivost hornin a optimální hloubku vrtu pro váš objekt. Zásahy do rozvodů a instalaci systému smí provádět pouze osoba s odbornou způsobilostí.
Životnost a údržba geotermálních vrtů
Geotermální vrty představují dlouhodobou investici do energetické soběstačnosti objektu, přičemž životnost vrtu se standardně pohybuje v rozmezí 80 až 100 let. Samotná sonda uložená v zemi je prakticky bezúdržbová, ovšem celkový systém využívající tepelná čerpadla země-voda vyžaduje pravidelnou kontrolu pro zajištění maximální efektivity. Průměrná hloubka geotermálních vrtů v Česku se pohybuje mezi 80 a 150 metry, přičemž správný návrh systému přímo ovlivňuje stabilitu výměny tepla.
Pravidelná údržba zahrnuje především kontrolu oběhového okruhu, kde je klíčová výměna nemrznoucí kapaliny jednou za 10 až 15 let. Monitoring stavu vrtu pak zajišťuje dlouhodobý provoz bez poklesu výkonu, což je zásadní pro zachování nízké provozní ceny.
- Kontrola tlaku v primárním okruhu – provádí se minimálně jednou ročně před zahájením topné sezóny.
- Monitoring průtoku a teploty kapaliny – diagnostika odhalí případné usazeniny nebo pokles tepelné vodivosti okolního masivu.
- Analýza obsahu nemrznoucí kapaliny – kontrola bodu tuhnutí směsi zabraňuje poškození výměníku čerpadla při extrémních mrazech.

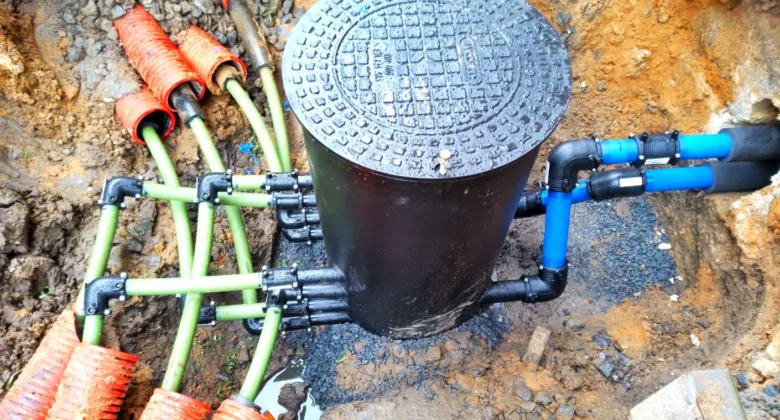

- Inspekce čerpadlové šachty – ověření těsnosti spojů a stavu elektrického zapojení sond.
Odborná rada: Při návrhu projektu vždy zohledněte, jaká je typická hloubka geotermálních vrtů pro vaši oblast, aby nedocházelo k tepelnému přesycení podloží. Veškeré zásahy do uzavřeného okruhu smí provádět pouze osoba s odbornou způsobilostí, aby nedošlo k úniku teplonosného média do podzemních vod.
Legislativa a povolení pro geotermální vrty v ČR
Legislativa v České republice definuje geotermální vrt jako vodní dílo, které podléhá přísnému povolovacímu procesu podle vodního zákona. Pro realizaci tepelného čerpadla země-voda je vždy nutné získat stavební povolení a vyjádření vodoprávního úřadu. Právě hloubka vrtu zásadně určuje rozsah administrativních povinností.
- Vrtání geotermálních sond do hloubky 30 metrů vyžaduje ohlášení příslušnému báňskému úřadu.
- Vrty přesahující hloubku 200 metrů podléhají procesu posuzování vlivů na životní prostředí známému jako EIA.
Geotermální energie vyžaduje pro vysokou efektivitu stabilní teplotu hornin, proto se hloubka vrtu pohybuje běžně mezi 80 až 150 metry. Aktuální legislativní trendy směřují ke zjednodušení procesů u menších instalací, nicméně stále platí, že odborný projekt musí zpracovat autorizovaný inženýr. Celková geotermální vrt cena se výrazně odvíjí od geologických podmínek a nutnosti splnit všechny zákonné požadavky na ochranu podzemních vod. Upozorňujeme, že veškeré zásahy do podloží smí provádět pouze osoba s odbornou způsobilostí a oprávněním k vrtným pracím.
Specifika, omezení a environmentální dopady geotermálních vrtů
Specifika a rizika hlubinných instalací
Realizace vrtů pro tepelná čerpadla země-voda vyžaduje hlubokou znalost podloží, neboť geotermální vrt může přímo ovlivnit lokální hydrogeologii. Pokud projekt přesáhne hloubku 200 metrů, legislativa v ČR vyžaduje zpracování posudku EIA, který hodnotí environmentální dopady na okolní ekosystém. Při plánování je nutné zohlednit, že riziko zemětřesení omezuje vhodné lokality pro hluboké vrty, zejména v tektonicky aktivnějších oblastech. Mezi časté chyby při vrtání geotermálních vrtů do velké hloubky patří nedostatečné utěsnění mezikruží, které může vést k mísení různých vodních horizontů.
- Monitoring podzemních vod – nutnost sledovat kvalitu a hladinu vody v okolí vrtu.
- Stabilita vrtného otvoru – ovlivněna volbou technologie, kdy průměr vrtu musí odpovídat geologickému profilu.
- Dlouhodobá udržitelnost – efektivita získávání geotermální energie závisí na správném návrhu tepelného spádu.
- Legislativní rámec – každý vrt podléhá povolení báňského úřadu či vodoprávního orgánu.
Zatímco typická hloubka geotermálních vrtů pro rodinné domy se pohybuje mezi 80 a 150 metry, hlubinné projekty nad 500 metrů již vyžadují komplexní analýzu stability horninového masivu. Upozorňuji, že jakékoliv práce na hlubinných vrtech smí provádět pouze certifikovaná osoba s příslušnou odbornou způsobilostí.
Časté dotazy (FAQ) k geotermálním vrtům a jejich hloubce
Otázka: Jak hluboký je typický geotermální vrt pro tepelné čerpadlo?
Typická hloubka geotermálního vrtu pro tepelné čerpadlo se pohybuje mezi 50 a 300 metry, přičemž běžné vertikální sondy pro rodinné domy dosahují 60 až 150 metrů.
Otázka: Jaká je hloubka hlubinných geotermálních vrtů?
Hlubinné geotermální vrty využívající geotermální energii dosahují hloubek od 1 000 do 6 000 metrů, kde teploty hornin stoupají až na 180 °C.
Otázka: Jaký je průměr geotermálního vrtu?
Průměr vrtu se standardně pohybuje mezi 15 a 22 cm, do kterého se instaluje potrubí PE 100 RC o průměru 32 až 40 mm.
Otázka: Jak probíhá vrtání geotermální sondy?
Vrtání geotermálních sond probíhá rotačně-příklepnou technologií s ponorným kladivem a obvykle trvá 1 až 2 dny v závislosti na geologickém podloží.
Otázka: Jaký je výkon geotermálního vrtu?
Výkon vrtu se pohybuje v rozmezí 10 až 70 W na metr délky, přičemž z vrtu o hloubce 100 metrů lze získat 6 až 10 kW tepla.
Otázka: Jak dlouho vydrží geotermální vrt?
Při správné instalaci dosahuje životnost vrtu 80 až 100 let, zatímco připojená tepelná čerpadla země-voda mají životnost obvykle 20 a více let.
Otázka: Jaká je potřeba povolení pro geotermální vrt?
Pro vrty nad 30 metrů je nutné ohlášení báňskému úřadu a získání povolení od vodoprávního úřadu, neboť jde o zásah do hydrogeologických poměrů.
Otázka: Co je koaxiální sonda v geotermálním vrtu?
Koaxiální sonda využívá dvě do sebe zasunuté trubky o průměrech 40 mm a 63 mm, což umožňuje efektivnější přenos tepla z okolních hornin.
Otázka: Jaká je teplota hornin v hloubce geotermálních vrtů?
Teplota hornin roste v průměru o 3 °C na každých 100 metrů hloubky, což je zásadní faktor pro efektivitu získávání energie.
Otázka: Jaký je rozdíl mezi geotermálními a ropnými vrty?
Geotermální vrty se vrtají za účelem čerpání tepla do hloubky 6 km, zatímco ropné vrty jsou zaměřeny na těžbu surovin a mohou dosahovat až 12 km.
Otázka: Jaké jsou environmentální dopady geotermálních vrtů?
Při neodborném provedení mohou ovlivnit kvalitu podzemních vod, proto jsou vyžadovány posudky EIA a dlouhodobý monitoring pro eliminaci rizik.
Otázka: Jaké jsou chyby při vrtání geotermálních vrtů?
Mezi nejčastější chyby patří špatně stanovená hloubka vrtu, nekvalitní pažení nebo nedostatečná injektáž, které dramaticky snižují tepelný výkon a životnost systému.
Otázka: Jaká je cena geotermálního vrtu v závislosti na hloubce?
Celková geotermální vrt cena přímo koreluje s hloubkou a geologií, přičemž běžný vrt pro rodinný dům stojí stovky tisíc, zatímco hlubinné projekty miliony korun.
Otázka: Jaká je účinnost tepelného čerpadla s geotermálním vrtem?
Tepelná čerpadla země-voda vykazují vyšší stabilitu a spotřebují o 20 až 40 % méně elektřiny ve srovnání se systémy vzduch-voda.
Otázka: Jaké jsou požadavky na údržbu geotermálního vrtu?
Údržba zahrnuje pravidelnou kontrolu tlaku v okruhu, ověření kvality nemrznoucí kapaliny a revizi stavu čerpadla každých několik let.
Otázka: Jak hluboko se vrtají ropné vrty?
Ropné vrty jsou výrazně hlubší než běžné geotermální sondy a mohou dosahovat hloubky až 12 000 metrů pod povrchem země.
Otázka: Jak se určuje hloubka geotermálního vrtu?
Odborník určuje hloubku na základě tepelné ztráty objektu, požadovaného výkonu čerpadla a geologického průzkumu lokality.
Otázka: Co je geotermální vrt a jak hluboko vede?
Geotermální vrt je hlubinný otvor sloužící k transportu tepla z podzemí, jehož hloubka se pohybuje od desítek metrů až po několik kilometrů.
Otázka: Jaká je doporučená hloubka pro vrtání geotermální sondy?
Doporučená hloubka pro efektivní provoz sondy je 60 až 300 metrů, což zajišťuje dostatečný tepelný zisk pro vytápění budov.
Otázka: Jaký je postup vrtání geotermálního vrtu?
Postup zahrnuje průzkum, vrtání rotačně-příklepnou metodou, zavedení sondy, pevnou injektáž výplňovou směsí a napojení na vnitřní systém budovy.
Odborná rada: Veškeré zásahy do podloží a instalace vrtů smí provádět pouze osoba s odbornou způsobilostí a platným oprávněním pro vrtné práce.
