Správné dimenzování vrtu pro tepelné čerpadlo přímo ovlivňuje dlouhodobou efektivitu vytápění a celkové provozní náklady systému. Hloubka geotermálního vrtu musí odpovídat tepelné ztrátě objektu a lokální geologii, která určuje stabilní teplotu půdy v dané lokalitě. Pokud podceníte výpočet hloubky, riskujete rychlé vyčerpání tepelné kapacity podloží a následný pokles výkonu celého čerpadla.
⭐ Co byste měli vědět
- Hloubka vrtu pro tepelné čerpadlo se obvykle pohybuje mezi 60 a 150 metry.
- Teplota půdy stabilizuje od hloubky přibližně 15 metrů, kde je kolem 10 °C ve 20 metrech.
- Průměr vrtu je běžně 125 až 165 mm a je vystrojen plastovým potrubím PE 32 nebo 40 mm.
- Testy tepelné odezvy (TRT) trvají minimálně 72 hodin a měří tepelnou vodivost hornin.
- Životnost vrtu se odhaduje na 100 let, tedy přibližně tři generace uživatelů.
Jaká je doporučená hloubka vrtu pro tepelné čerpadlo?
Standardní hloubka vrtu pro tepelné čerpadlo se v České republice nejčastěji pohybuje v rozmezí 60 až 150 metrů. Přesná hodnota závisí na tepelné ztrátě objektu a geologických podmínkách lokality, které určují vydatnost zdroje tepla. Pokud vás zajímá, jaká je doporučená hloubka vrtu pro instalaci tepelného čerpadla, vězte, že optimální dimenzování vrtu zajišťuje efektivní provoz systému po celou dobu jeho životnosti.
Teplota půdy se v našich zeměpisných šířkách stabilizuje již od hloubky 15 metrů, kde dosahuje přibližně 10 stupňů Celsia. S přibývající hloubkou se teplota zvyšuje přibližně o 3 stupně na každých 100 metrů.
- Výkon tepelného čerpadla přímo určuje potřebnou délku potrubí v zemi.
- Hydrogeologický průzkum předchází vrtání a odhalí propustnost podloží.
- Náklady na vrt rostou s hloubkou, ale správný návrh šetří provozní výdaje.
- Injektáž vrtu po instalaci sondy zajišťuje optimální přestup tepla z okolní horniny.
Odborná rada: Při plánování vždy zohledněte, že nedostatečné dimenzování vrtu vede k rychlému ochlazení horninového masivu a poklesu topného faktoru zařízení. Zásahy do vrtů a instalace technologií smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Jak geologické podmínky ovlivňují volbu hloubky vrtu?
Při rozhodování o tom, jak určit hloubku vrtu pro tepelné čerpadlo, jsou zásadní místní geologické podmínky. Schopnost horniny vést teplo přímo ovlivňuje efektivitu celého systému a nutné dimenzování vrtu. Obecně platí, že vyšší vlhkost půdy výrazně zlepšuje tepelný přenos, což umožňuje realizovat mělčí vrty. Naopak v suché půdě a nesoudržných zeminách se tepelná vodivost snižuje, což vyžaduje hlubší vrt k dosažení požadovaného výkonu, často až k hranici 150 metrů.
Faktory ovlivňující efektivitu geotermálního vrtu
Kvalitní hydrogeologický průzkum je nezbytný pro správné stanovení parametrů, neboť ovlivňuje budoucí náklady na vrt i jeho celkovou životnost, která se odhaduje na 100 let. Zde jsou hlavní faktory, které musíte při návrhu zohlednit:
- Vlhkost půdy – vysoce saturované horniny lépe akumulují a přenášejí energii než suchá půda, kde je nutné vrtat hlouběji.
- Typ horniny – krystalické podloží vykazuje vyšší tepelnou vodivost než písčité sedimenty, což ovlivňuje doporučený zisk 40 až 70 W na metr vrtu.
- Teplota půdy – stabilní geotermální gradient se ustaluje od 15 metrů hloubky, přičemž teplota dále roste o 1 °C na každých 30 metrů až 3 °C na 100 metrů.
- Injektáž vrtu – kvalitní tepelně vodivá směs, jako je bentonit nebo ekologická termosměs, je klíčová pro optimální přestup tepla z okolního masivu do sondy.
Odborná rada: Vždy si nechte vypracovat odborný hydrogeologický posudek, který určí reálnou výtěžnost vašeho pozemku. Vyhnete se tak poddimenzování systému, které vede k rychlému vyčerpání tepelné kapacity okolní zeminy a následnému zamrzání vrtu. Pamatujte, že veškeré zásahy do podzemních vod a geologického podloží smí provádět pouze osoba s odbornou způsobilostí a příslušným oprávněním.
| Parametr | Hodnota nebo rozsah |
|---|---|
| Běžná hloubka vrtu | 60 až 150 metrů |
| Průměr vrtu | 125 až 165 mm |
| Životnost vrtu | až 100 let |
| Doporučený zisk | 40 až 70 W / metr |
| Minimální vzdálenost vrtů | 10 metrů nebo 10 % z hloubky |
Jak probíhá technika a technologie vrtání pro tepelné čerpadlo?
Realizace primárního okruhu začíná určením lokality, kde probíhá vrtání pomocí rotačně příklepné techniky. Tato metoda využívá pneumatické ponorné kladivo, které drtí horninu v požadované hloubce. Při vrtání se používá kapalinový výplach na bázi bentonitu nebo polymerů, který vynáší drť na povrch a současně stabilizuje stěny vrtu. Znalost geologického podloží, kterou poskytne hydrogeologický průzkum, je klíčová pro dimenzování vrtu a efektivní využití energie.
Technické parametry a vystrojení vrtu
Otázka, jak hluboko se vrtá geotermální vrt pro tepelné čerpadlo, závisí na tepelné ztrátě objektu a vydatnosti podloží. Standardní postup zahrnuje tyto parametry:
- Průměr vrtu se pohybuje v rozmezí 125 až 165 mm podle typu vrtné soupravy.

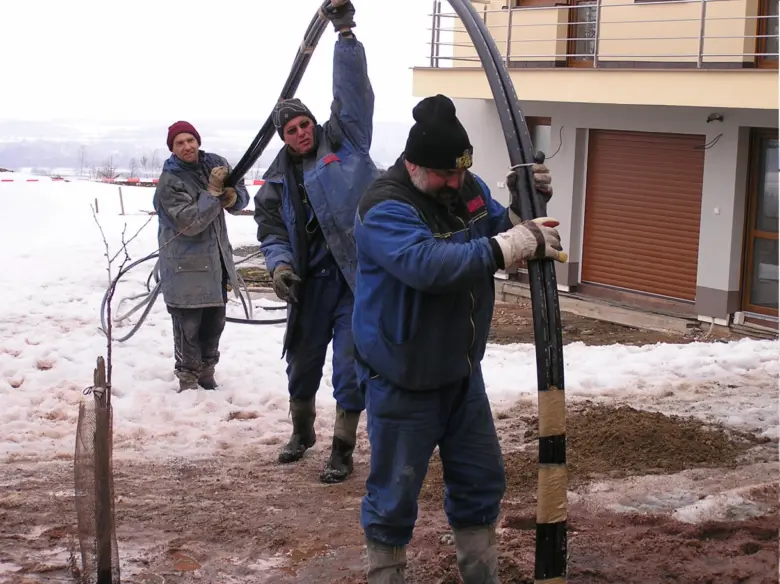

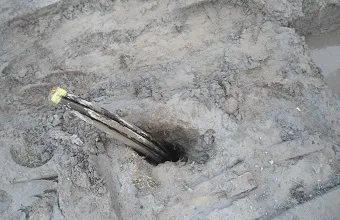

- Vrt je následně vystrojen PE potrubím o průměru 32 nebo 40 mm, které tvoří uzavřenou smyčku.
- Kvalitní injektáž vrtu pomocí bentonitové směsi zajišťuje dokonalý přestup tepla z okolní horniny do teplonosné kapaliny.
Dodržení technologických postupů přímo ovlivňuje dlouhodobou životnost vrtu a stabilitu celého systému. Správná instalace zajišťuje, že teplota půdy bude využívána s maximální efektivitou po celou dobu provozu. Upozorňuji, že jakékoliv zásahy do vrtných technologií musí provádět pouze certifikovaná firma s příslušným oprávněním, neboť jde o podzemní stavbu podléhající legislativním pravidlům. Odborná rada: Před zahájením prací vždy prověřte, zda máte vyřízené veškeré úřední povolení vrtu, abyste předešli právním komplikacím.
Jak správně dimenzovat vrt podle výkonu a tepelných potřeb?
Správné dimenzování vrtu vychází z přesného výpočtu tepelných ztrát objektu a energetické bilance celého systému. Zásahy do těchto rozvodů smí provádět pouze osoba s odbornou způsobilostí, proto návrh vždy konzultujte s projektantem vytápění.
Parametry pro dimenzování vrtu
Klíčem k efektivitě je výkon tepelného čerpadla, který přímo určuje odběr tepla z podloží. Tepelná potřeba budovy spolu s plánovanými provozními hodinami v rozmezí 1 800 až 2 400 za rok definuje celkové množství energie, kterou musí geotermální vrt dlouhodobě poskytnout. Podcenění těchto hodnot vede k rychlému vyčerpání tepelné kapacity půdy a následnému poklesu topného faktoru zařízení.
Metodiky a software pro návrh hloubky
Pro přesný výpočet se v praxi využívá software Earth Energy Designer (EED), který modeluje tepelné toky v zemi v horizontu desítek let. Tento nástroj kombinuje geologické podmínky lokality s parametry tepelného čerpadla.
- Stanovení tepelné ztráty – výpočet dle normy ČSN EN 12831 pro danou nemovitost.
- Analýza podloží – hydrogeologický průzkum pro určení tepelné vodivosti hornin.
- Simulace v EED – výpočet hloubky pro zajištění stability teploty půdy po dobu 50 let.
Časté chyby při dimenzování
Nejčastější chyby při dimenzování pramení z podcenění lokální geologie a snahy o snížení počáteční investice. Poddimenzování vrtu způsobuje zamrzání teplonosné kapaliny a zkracuje životnost vrtu. Správný postup vyžaduje zohlednění teploty půdy v dané lokalitě a zajištění dostatečné vzdálenosti mezi více vrty, aby nedocházelo k jejich vzájemnému tepelnému ovlivňování.
Jaké jsou náklady a ekonomika vrtu pro tepelné čerpadlo?
Celkové náklady na geotermální vrt pro tepelné čerpadlo zahrnují nejen samotné vrtné práce, ale i nezbytnou administrativu a technickou přípravu. Orientační cena vrtu pro tepelné čerpadlo o výkonu 6,3 kW se pohybuje kolem 105 000 Kč včetně daně. Tato částka pokrývá vrtné práce, materiál pro výměník a odbornou injektáž vrtu směsí betonu a cementu či ekologickou termosměsí, která zajišťuje efektivní přestup tepla z okolní horniny. Při plánování rozpočtu musíte počítat také s vedlejšími výdaji, jako je hydrogeologický průzkum, hydrogeologické měření a získání veškerých povolení vrtu, včetně nutného stavebního povolení a případné oznamovací povinnosti báňskému úřadu.
Ekonomické aspekty a návratnost investice
Návratnost investice se u správně navrženého systému pohybuje v rozmezí 6 až 8 let. Optimální dimenzování vrtu přímo ovlivňuje dlouhodobou efektivitu, protože stabilní teplota půdy v hloubce zajišťuje vysoký topný faktor čerpadla po celou dobu životnosti vrtu, která se odhaduje až na 100 let. Vzhledem k tomu, že opravy poruch v primárním okruhu jsou technicky složité a nákladné, je kvalitní návrh a odborná instalace klíčová pro udržení provozních nákladů na minimu.
| Položka nákladů | Orientační cena v Kč |
|---|---|
| Hydrogeologický průzkum a měření | 8 000 – 15 000 |
| Povolení vrtu (projekt a úřady) | 5 000 – 10 000 |
| Vrtné práce (výkon 6,3 kW) | 105 000 |
Odborná rada: Vždy vybírejte dodavatele s certifikací, protože nekvalitní injektáž vrtu může vést k tepelným ztrátám a prodloužení návratnosti investice. Pamatujte, že zásahy do rozvodů a instalaci tepelného čerpadla smí provádět pouze osoba s odbornou způsobilostí. Pro ověření parametrů vrtu doporučuji provést test tepelné odezvy (TRT), který trvá minimálně 72 hodin a přesně určí tepelnou vodivost hornin v dané lokalitě.
Životnost a údržba vrtu pro tepelné čerpadlo
Investice do geotermálního vrtu představuje dlouhodobé řešení vytápění s očekávanou životností vrtu přesahující 100 let. Správná instalace a precizní dimenzování vrtu zajišťují dlouhodobou spolehlivost celého systému pro další generace.
Doporučená údržba
Běžná údržba vrtu zahrnuje pravidelné revize tlaku v primárním okruhu a kontrolu nemrznoucí směsi. Pravidelná kontrola čerpadla a průtoku kapaliny pomáhá včas odhalit pokles výkonu, který může být způsobený změnami v parametrech půdy. Odborná revize jednou za 5 let minimalizuje riziko degradace plastových potrubí a zajišťuje maximální efektivitu přenosu tepla.
Možné komplikace a opravy
Opravy hlubinných vrtů jsou technicky náročné a vyžadují speciální vybavení, proto je klíčová prevence již při návrhu. Pokud dojde k poškození primárního okruhu, náklady na vrt a jeho sanaci mohou být velmi vysoké.
- Neodborná injektáž vrtu vede k průsakům podzemních vod.
- Chybný hydrogeologický průzkum způsobuje rychlé ochlazení okolní zeminy.
- Podcenění hloubky vrtu zvyšuje provozní náklady na elektrickou energii.
Zajímá vás, jaká je životnost vrtu pro tepelné čerpadlo při různých hloubkách? Obecně platí, že hloubka vrtu nemá přímý negativní vliv na životnost materiálu, pokud je provedena odborně. Zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí.
Environmentální dopady vrtu a možnosti minimalizace
Geotermální vrt představuje zásah do podzemních struktur, proto je nutné zohlednit environmentální dopady vrtu na okolní životní prostředí. Správné dimenzování vrtu a precizní hydrogeologický průzkum zásadně snižují rizika spojená s ovlivněním hladiny podzemních vod či narušením stability okolního terénu. Vzhledem k tomu, že životnost vrtu se odhaduje až na 100 let, je klíčové zajistit jeho technickou integritu již při realizaci. Upozorňujeme, že veškeré zásahy do rozvodů a vrtů smí provádět pouze osoba s odbornou způsobilostí.
Legislativní požadavky
Získání povolení vrtu pro tepelné čerpadlo začíná územním rozhodnutím a stavebním povolením. Pokud plánujete hloubku přesahující 200 metrů, legislativa vyžaduje posouzení vlivu na životní prostředí (EIA). Nezbytnou součástí procesu jsou hydrogeologická měření, která prověřují propustnost hornin a ochranu zvodní. V určitých případech je vyžadováno i vyjádření od báňského úřadu, aby byla zajištěna bezpečnost a dlouhodobá životnost vrtu.
Metody minimalizace dopadů
Efektivní minimalizace dopadů začíná již ve fázi plánování, kdy se vybírá vhodná technologie vrtání s ohledem na geologické složení lokality. Kvalitní injektáž vrtu směsí betonu, cementu a bentonitu zabraňuje mísení podzemních vod z různých vrstev a chrání vrt před kontaminací. Pro zajištění stability stěn vrtu se používá rotačně příklepná technika s kapalinovým výplachem a pažení, které bývá standardně do 30 metrů, v náročných podmínkách až do 70 metrů.
- Dodržujte projektovanou hloubku pro optimální využití tepelné kapacity půdy, kde teplota od 15 metrů hloubky zůstává stabilní.
- Využívejte certifikované technologie pro zamezení úniku teplonosné kapaliny, přičemž vrt je vystrojen plastovým potrubím (PE 32 mm nebo 40 mm) ve tvaru písmene U.
- Provádějte testy tepelné odezvy (TRT, GRT) trvající minimálně 72 hodin pro ověření tepelné vodivosti hornin a celkového teplotního odporu vrtu.
- Dodržujte minimální vzdálenost vrtů 10 metrů nebo 10 % z jejich hloubky, čímž zabráníte jejich vzájemnému tepelnému ovlivňování.
Správným návrhem předejdete zbytečným nákladům na vrt a ochráníte okolní ekosystém. Vždy spolupracujte s odbornou firmou, která zajistí veškerou legislativní agendu a technickou realizaci v souladu s předpisy.
Odborná rada: Při plánování více vrtů pro systémy nad 30 kW využijte simulační programy jako Earth Energy Designer (EED), které přesně modelují tepelné toky v masivu a minimalizují riziko dlouhodobého ochlazení půdy.
Časté dotazy
Jak hluboký by měl být vrt pro rodinný dům s tepelným čerpadlem?
Obvyklá hloubka vrtu se pohybuje mezi 60 a 150 metry v závislosti na tepelných potřebách a geologii.
Proč je teplota půdy stabilní od hloubky 15 metrů?
Od 15 m teplota půdy není ovlivňována ročním slunečním zářením a ve 20 m dosahuje přibližně 10 °C.
Jaký průměr má běžný vrt pro tepelné čerpadlo?
Průměr vrtu je obvykle mezi 125 a 165 mm a je vystrojen plastovým potrubím PE 32 nebo 40 mm.
Jak dlouho trvají testy tepelné odezvy (TRT)?
Testy TRT trvají minimálně 72 hodin a měří tepelnou vodivost hornin a teplotní odpor vrtu.
Jaká je životnost vrtu pro tepelné čerpadlo?
Životnost vrtu se odhaduje na 100 let, což odpovídá přibližně třem generacím uživatelů.
Jak ovlivňují geologické podmínky hloubku vrtu?
Vlhkost a typ půdy ovlivňují tepelný přenos; vlhké půdy umožňují mělké vrty, suché půdy vyžadují hlubší vrt do 150 m.
Jaké jsou hlavní náklady spojené s vrtáním pro tepelné čerpadlo?
Cena vrtu pro výkon cca 6,3 kW je kolem 105 000 Kč, plus náklady na hydrogeologický posudek, povolení a měření.
Co je potřeba k povolení vrtu pro tepelné čerpadlo?
Je nutné stavební povolení, hydrogeologická měření a případně oznamovací povinnosti báňskému úřadu.
Jaké chyby se často dělají při dimenzování hloubky vrtu?
Poddimenzování vrtu a nedostatečné zohlednění geologických podmínek vedou ke snížení výkonu a efektivity.
Jak software Earth Energy Designer pomáhá s návrhem vrtu?
Pomáhá přesně navrhnout hloubku vrtu na základě tepelných potřeb, výkonu a geologických dat.
Jaká je doporučená minimální hloubka vrtu pro efektivní fungování tepelného čerpadla země-voda?
Minimální hloubka vrtu se obvykle pohybuje kolem 50 metrů, aby bylo zajištěno dostatečné tepelné čerpadlo.
Jaký vliv má průměr vrtu na jeho výkon a životnost?
Průměr vrtu obvykle bývá kolem 150 mm, což umožňuje optimální průtok teplonosné kapaliny a prodlužuje životnost vrtu.
Jaký je typický postup vrtání geotermálního vrtu pro tepelné čerpadlo?
Postup zahrnuje vrtání vrtu, instalaci výměníku tepla a zpětné zasypání vhodným materiálem; celý proces trvá obvykle 2 až 4 dny.
Jak hloubka vrtu ovlivňuje investiční náklady na instalaci tepelného čerpadla?
Cena vrtu se zvyšuje přibližně o 1000 až 1500 Kč za každý metr hloubky navíc, což významně ovlivňuje celkové náklady instalace.
Jak se stanovuje optimální hloubka vrtu podle tepelných potřeb objektu?
Optimální hloubka se vypočítá na základě tepelných ztrát domu a výkonu tepelného čerpadla, obvykle zahrnuje výpočet tepelných toků a návrh podle normy ČSN EN 15312.
