Přesný návod: Jak správně měřit šuplerou krok za krokem

Posuvné měřítko, v dílně běžně nazývané šuplera, představuje základní nástroj pro přesné určování rozměrů s tolerancí až 0,02 milimetru. Správná technika měření zabrání deformaci měřeného předmětu i nepřesnostem způsobeným nesprávným přiložením čelistí. Zvládnutí práce se šuplerou vám umožní přesně určit vnější, vnitřní i hloubkové rozměry vašich obrobků.

Jak správně měřit vnější rozměry šuplerou

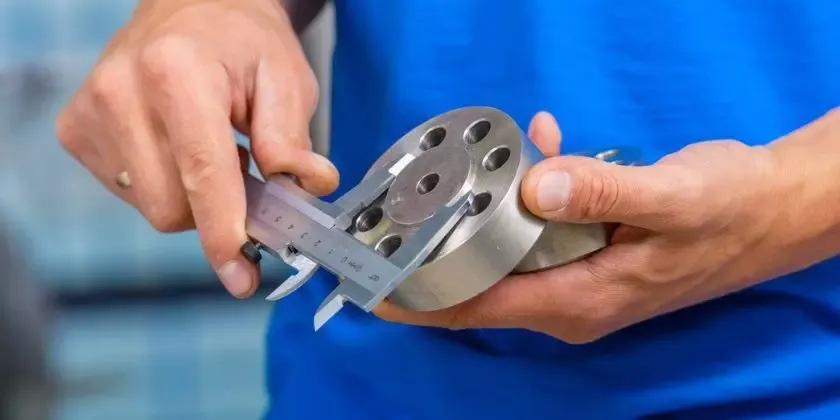

Pro měření vnějších rozměrů, jako je délka nebo průměr součásti, slouží u posuvného měřítka velké čelisti. Správná práce se šuplerou vyžaduje cit v prstech a kolmé přiložení měřicích ploch k povrchu objektu, což zaručí přesnost měření až 0,02 mm.

Jak správně uchopit šupleru pro měření vnějších rozměrů

Při měření vnějších rozměrů držte posuvné měřítko pevně v pravé ruce a palcem posouvejte jezdec po hlavním pravítku. Velké čelisti musí na objekt dosednout celou svou plochou, aby nedošlo k odchylce způsobené náklonem měřidla. Důležitý je rovnoměrný tlak na čelisti, který zajistí stabilitu, ale nesmí dojít k deformaci materiálu nebo prohnutí čelistí. U měkkých kovů nebo plastů vyvíjejte pouze minimální přítlak, aby nedošlo k poškození povrchu. Pokud vás zajímá, jak funguje posuvné měřítko v praxi, vězte, že právě tento přítlak je klíčem k eliminaci paralaxní chyby.

Postup měření vnějších rozměrů krok za krokem

Při měření vnějších a vnitřních rozměrů šuplerou postupujte systematicky, abyste předešli nepřesnostem:

• Očistěte povrch měřeného objektu i měřicí plochy čelistí od nečistot a špon.
• Rozevřete velké čelisti šuplery na rozměr o něco větší, než je předpokládaný rozměr dílu.
• Přiložte čelisti k objektu tak, aby měřicí hrany byly rovnoběžné s osou měření.
• Jemně přisuňte čelisti k materiálu až do lehkého kontaktu, aniž byste na ně vyvíjeli nadměrnou sílu.

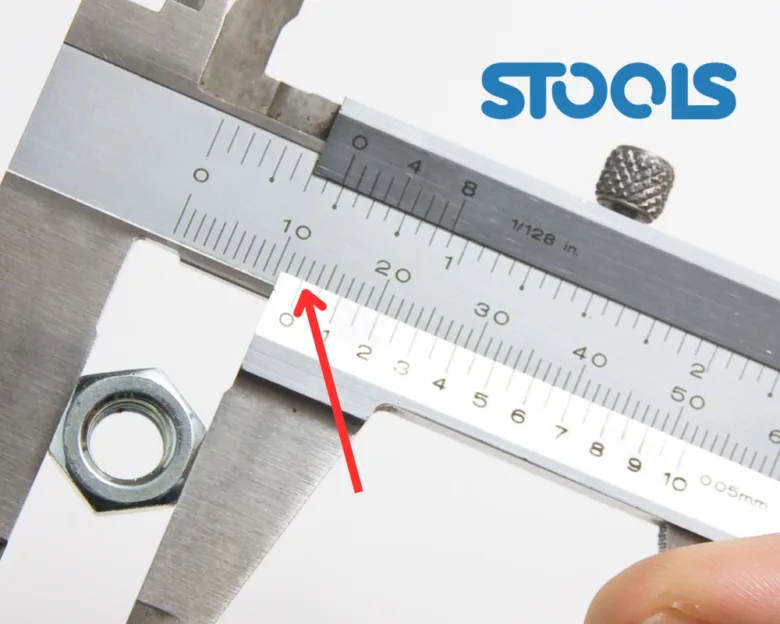

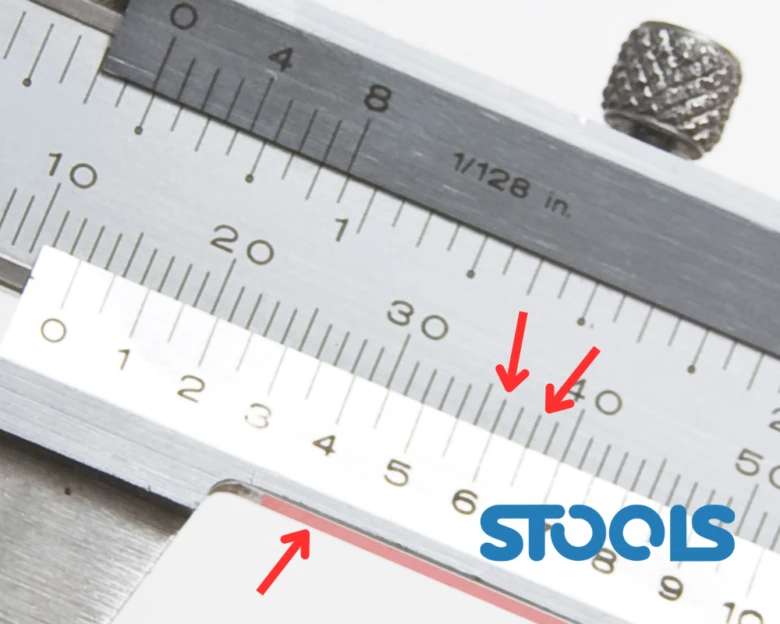

• Odečtěte hodnotu na hlavní stupnici a přičtěte dílek na noniu, který se shoduje s ryskou.

Dodržení tohoto postupu zajistí vysokou přesnost 0,02 mm, která je pro běžnou dílenskou praxi dostatečná. Pokud potřebujete vyšší přesnost, doporučuje se měření mikrometrem.

Jak měřit vnitřní rozměry šuplerou

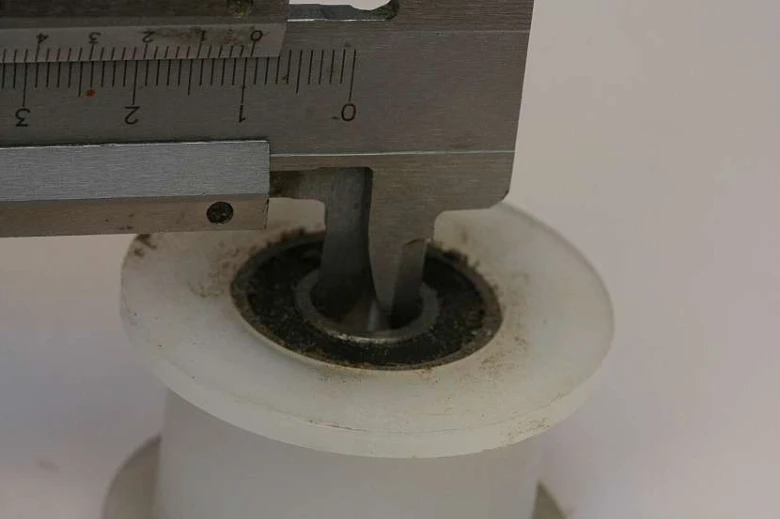

Pro měření vnitřních rozměrů, jako je průměr otvoru nebo šířka drážky, slouží u posuvného měřítka menší horní čelisti. Práce se šuplerou při tomto úkonu vyžaduje cvik, protože horní čelisti musí přesně dosednout na protilehlé stěny měřeného objektu. Při šikmém vložení čelistí do otvoru získáte chybný výsledek, což je častá chyba, na kterou upozorňují i odborné testy, například na portálu dtest.cz.

Postup měření vnitřních rozměrů krok za krokem

1. Rozevřete horní čelisti – posuňte jezdec tak, aby čelisti byly menší než měřený otvor.
2. Vložte čelisti do otvoru – umístěte je kolmo ke stěnám měřeného předmětu.
3. Roztáhněte čelisti – opatrně posouvejte jezdcem, dokud obě vnější hrany čelistí lehce nedosednou na stěny.
4. Kontrolujte tlak na čelisti – vyviňte pouze mírný a konstantní tlak, aby nedošlo k deformaci měřidla nebo materiálu.
5. Odečtěte hodnotu – zajistěte, aby byla stupnice kolmo k vašim očím, čímž eliminujete paralaxní chybu.

Odborná rada: Při měření vnitřních průměrů vždy hledejte největší naměřenou hodnotu. Pokud čelistmi v otvoru mírně pohybujete do stran, hledáte bod, kde je rozměr nejširší. Pro maximální přesnost měření, zejména u velmi těsných tolerancí, je vhodnější měření mikrometrem, který eliminuje chyby spojené s přítlakem ruky. Digitální šuplerka vám pak výrazně usnadní čtení výsledku, protože nemusíte luštit dílky na noniu.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Jak změřit hloubku otvoru pomocí šuplery

Posuvné měřítko disponuje na svém zadním konci výsuvnou tyčkou, která slouží jako hloubkoměr pro přesné určení hloubky otvorů nebo drážek. Práce se šuplerou při tomto úkonu vyžaduje stabilní polohu nástroje vůči měřené hraně. Hloubkoměr měří hloubku otvoru tím, že se jeho konec opře o dno a základna těla měřidla o horní hranu obrobku. Pro dosažení přesnosti měření až 0,02 mm je nutné zajistit, aby základna vždy dosedala na plochu celou svou šířkou.

1. Uvolnění aretačního šroubu – povolte šroub na jezdci, aby se rameno s hloubkoměrem mohlo volně pohybovat.
2. Přiložení základny – pevně přitiskněte pevnou část posuvného měřítka k hraně otvoru tak, aby tělo nástroje svíralo s povrchem pravý úhel.
3. Zasunutí hloubkoměru – vysouvejte rameno tak dlouho, dokud se hloubkoměr lehce nedotkne dna měřeného otvoru.
4. Zafixování měření – utáhněte aretační šroub, aby nedošlo k nechtěnému posunu hodnoty při čtení.
5. Odečet hodnot – přečtěte výsledek na hlavní stupnici a noniu, případně na displeji, pokud používáte digitální šuplerku.

Odborná rada: Při měření dbejte na to, aby hloubkoměr stál kolmo ke dnu, protože šikmé zasunutí hloubkoměru ovlivňuje přesnost měření a vede k falešným výsledkům. Pokud potřebujete ještě vyšší preciznost než u běžné šuplery, v mechanice se častěji využívá měření mikrometrem.

Jak správně odečítat hodnoty z analogové šuplery

Jak číst stupnici na mechanické šuplete

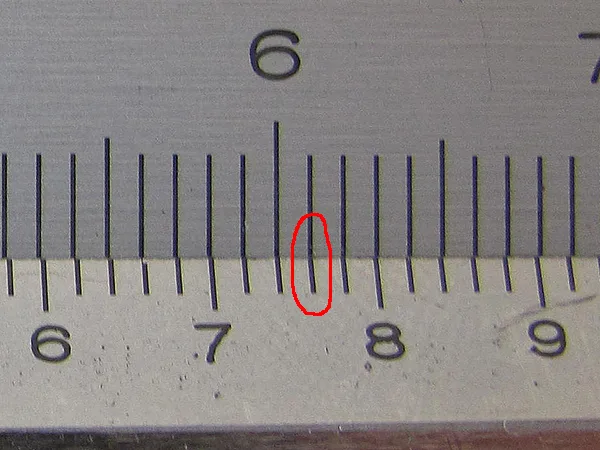

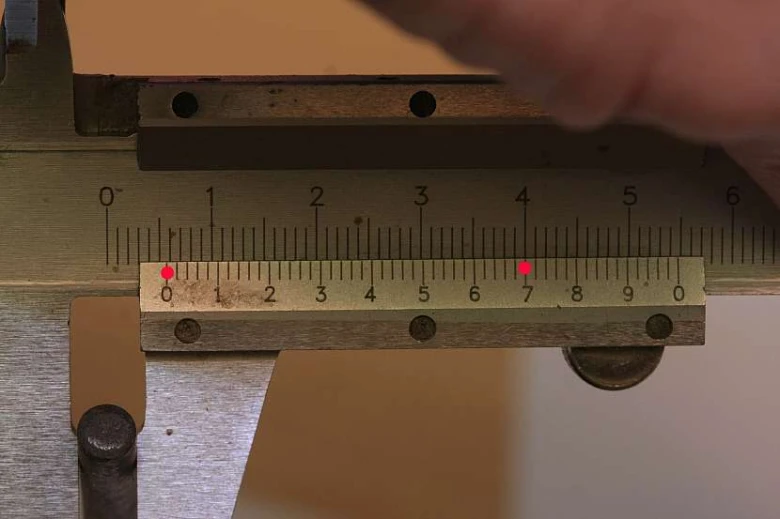

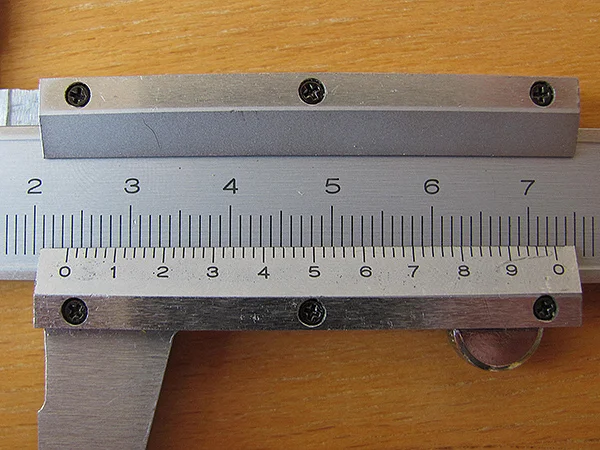

Analogová šuplerka se skládá z pevné hlavní stupnice a pohyblivého nonia, který doplňuje hodnotu hlavní stupnice o zlomky milimetru. Při odečtu nejprve zjistěte, kolik celých milimetrů ukazuje nula na noniu na hlavní stupnici. Následně hledejte rysku na noniu, která se přesně kryje s libovolnou ryskou na hlavní stupnici. Pokud se například nula nonia nachází za ryskou 23 mm a čtvrtá ryska nonia přesně navazuje na hlavní stupnici, celkový rozměr činí 23,4 mm. U běžných modelů s přesností 0,05 mm takto snadno interpretujete výsledky měření.

Tip: Pro eliminaci paralaxní chyby sledujte rysky vždy kolmo shora. Při šikmém pohledu se rysky opticky posouvají, což vede k nepřesnosti měření v řádech desetin milimetru. Pokud potřebujete vyšší přesnost než 0,05 mm, doporučuji zvolit měření mikrometrem, který je pro jemné dílenské práce vhodnější. Práce se šuplerou vyžaduje cvik, proto si postup odečítání hodnot raději několikrát vyzkoušejte na známém vzorku.

Jak používat digitální šuplery a jejich výhody

Digitální šuplerka zjednodušuje práci se šuplerou díky přímému zobrazení hodnoty na displeji, což oceníte při častém měření v dílně. Správné používání digitálních přístrojů vyžaduje pochopení principu jejich elektroniky a nutnost ochrany před nečistotami, které mohou ovlivnit přesnost měření.

Jak funguje digitální šuplera a její výhody

Digitální šuplera převádí mechanický posuv čelistí na elektrický signál, který následně interpretuje integrovaný procesor. Naměřená hodnota se okamžitě zobrazí na LCD displeji s rozlišením až 0,01 mm, což výrazně zvyšuje komfort oproti odečítání nonia u klasických měřidel s přesností 0,02 mm až 0,05 mm. Mezi hlavní výhody patří rychlé nulování pomocí tlačítka „zero“, které umožňuje nastavení nuly v libovolné pozici čelistí, což je ideální pro měření relativních odchylek nebo rozdílů mezi dvěma součástmi. Digitální verze eliminuje paralaxní chybu, ke které dochází při nesprávném úhlu pohledu na mechanickou stupnici, a zajišťuje tak vyšší objektivitu výsledků. Pro přesné měření vnějšího či vnitřního rozměru stačí čelisti přiložit k obrobku a okamžitě odečíst digitální hodnotu.

Péče o digitální šuplery a omezení jejich použití

Elektronické součástky digitální šuplery vyžadují zvýšenou pozornost, protože prach a kovové špony mohou snadno znečistit snímací systém. Pravidelné čištění vodicích ploch suchým hadříkem je nezbytné, protože i malé množství nečistot může způsobit skákání hodnot na displeji nebo úplné selhání měření. Digitální šuplery jsou citlivé na vlhkost, která může vést ke korozi kontaktů, proto je skladujte vždy v originálním ochranném pouzdře a chraňte před pádem na tvrdou podložku. Dalším faktorem je baterie, která má omezenou životnost a její slabý stav často způsobuje nepřesnosti nebo chyby v zobrazení. Před každým měřením zkontrolujte čistotu měřicích ploch a stav napájení, abyste předešli nečekaným výpadkům. Při práci v extrémně prašném prostředí nebo při riziku potřísnění kapalinami zvažte raději použití klasického mechanického měřidla.

Odborná rada: Pokud při měření digitální šuplerou zaznamenáte nestabilitu čísel na displeji, okamžitě proveďte čištění vodicí lišty a zkontrolujte napětí baterie. U mechanických měřidel vždy dbejte na to, aby nula na noniu přesně lícovala s nulou na hlavní stupnici, jinak je nutná kalibrace šuplery.

Jak kalibrovat a nastavit analogovou šupleru

Před zahájením práce se šuplerou je nezbytné provést kontrolu nulového bodu, protože nulování výrazně zlepšuje přesnost měření. Správné nastavení šuplery před měřením spočívá v ověření souososti měřicích ploch a shody nulových rysek. Pokud nuly na hlavní stupnici a noniu nesedí, dochází k systematické chybě, kterou lze odstranit pouze správnou kalibrací. Analogová šuplerka potřebuje pravidelnou kalibraci pro zachování spolehlivosti, neboť i drobné nečistoty nebo mechanické opotřebení mohou ovlivnit výsledek.

1. Očištění čelistí – otřete měřicí plochy čistým hadříkem od nečistot a olejů, které brání přesnému dosednutí ploch.
2. Sevření čelistí – přisuňte k sobě vnější měřicí čelisti tak, aby mezi nimi neprocházelo světlo.
3. Kontrola rysky – ověřte, zda nulová ryska na noniu přesně koresponduje s nulovou ryskou na hlavní stupnici.
4. Seřízení měřítka – v případě odchylky povolte zajišťovací šrouby nonia, posuňte stupnici do nulové polohy a šrouby opět pevně dotáhněte.

Odborná rada: Pokud analogová šuplerka vykazuje vůli nebo poškození čelistí, pro velmi přesné aplikace zvažte měření mikrometrem, který nabízí vyšší stabilitu. Pravidelná údržba šuplery zahrnuje lehké promazání vodicí lišty olejem s nízkou viskozitou.

Nejčastější chyby při měření šuplerou a jak se jim vyhnout

Nejčastější chyby při měření posuvným měřítkem pramení z nesprávné techniky, která přímo ovlivňuje výslednou přesnost měření. Zde jsou tipy pro přesné měření šuplerou a návod, jak eliminovat chyby při měření šuplerou v dílně.

Co je paralaxní chyba a jak ji minimalizovat

Paralaxní chyba vzniká tehdy, pokud oko nesleduje nonius kolmo k hlavní stupnici. Tento úhel pohledu způsobuje zkreslení odečtené hodnoty, což může přesnost měření snížit až o 0,05 mm. Pro eliminaci této chyby vždy držte posuvné měřítko přímo před očima a zajistěte, aby ryska na noniu splývala s ryskou na pravítku.

Chyby způsobené tlakem a nečistotami

Práce se šuplerou vyžaduje cit, protože nadměrný tlak na čelisti způsobuje pružnou deformaci materiálu nebo ohnutí měřicích ramen. Čistota měřítka je rovněž kritická, neboť usazené nečistoty mezi čelistmi vytvoří mezeru a znehodnotí výsledek.

• Před každým měřením otřete měřicí plochy čistým hadříkem.
• Ujistěte se, že digitální šuplerka má čisté kontaktní plochy bez špon.
• Při měření měkkých kovů nebo plastů tlačte na posuv jen minimální silou.
• Pravidelně provádějte kontrolu nulové polohy pro zachování přesnosti.

Odborná rada: Pokud potřebujete vyšší přesnost než 0,05 mm, doporučuji zvolit měření mikrometrem, který eliminuje chyby způsobené kolísavým přítlakem pomocí integrované ráčny. Dodržováním těchto postupů zajistíte, že vaše práce se šuplerou bude vždy spolehlivá a opakovatelná.

Časté dotazy

Jak se měří šuplerou vnější rozměry?

Použijte velké čelisti, pevně je přitiskněte k předmětu bez nadměrného tlaku a odečtěte hodnotu s přesností až 0,02 mm.

Jak správně odečítat hodnoty na analogové šuplerce?

Odečtěte hodnotu na hlavní stupnici za nulou nonia a přidejte dílek nonia ve shodě, například 23,7 mm.

Jak změřit hloubku otvoru šuplerou?

Použijte hloubkoměr na spodní straně ramena, zasuňte do otvoru, posuňte k dnu a odečtěte hodnotu na stupnici.

Jak funguje digitální šuplerka?

Digitální šuplerka má displej, zobrazuje hodnoty přímo a umožňuje nulování tlačítkem, ale vyžaduje péči kvůli prachu a baterii.

Jak kalibrovat analogovou šupleru?

Zavřete čelisti a zkontrolujte souběžnost nul na stupnici a noniu, případně upravte nebo nechte odborně kalibrovat.

Jaké jsou nejčastější chyby při měření šuplerou?

Paralaxní chyba, nadměrný tlak, špinavé měřítko a nesprávný odečet mohou ovlivnit přesnost až o 0,05 mm.

Jak odstranit chyby způsobené nečistotami?

Pravidelně čistěte měřítko suchým hadříkem, vyhýbejte se vlhkosti a skladujte ve vhodném pouzdře.

Jak správně měřit vnitřní rozměry šuplerou?

Použijte horní čelisti, správně je umístěte do otvoru a měřte s mírným tlakem, aby nedošlo k deformaci.

Jak pečovat o digitální šupleru?

Čistěte ji pravidelně, chraňte před prachem, nevystavujte vlhkosti a kontrolujte stav baterie.

Jak ovlivňuje teplota přesnost měření šuplerou?

Teplota a vlhkost mohou mírně ovlivnit rozměry materiálu a měřítka, proto měřte v stabilních podmínkách kolem 20 °C.

Jak správně nastavit šupleru před měřením?

Před měřením je třeba šupleru zavřít a zkontrolovat, že ukazatel na nulové pozici odpovídá nule na hlavní stupnici, což je základní krok pro přesné měření.

Jaké materiály lze přesně měřit šuplerou a jak na to?

Šuplerou lze přesně měřit kovové i plastové díly; u měkkých materiálů je potřeba použít lehký tlak, aby nedošlo k deformaci a tím zkreslení výsledku.
