Správná montáž vodovodní baterie vyžaduje přesné dodržení rozteče vývodů a správné napojení přívodů vody. Při instalaci vždy pamatujte, že teplá voda musí být dle normy připojena vlevo a studená vpravo. U složitějších systémů nebo plynových ohřívačů smí zásahy do rozvodů provádět pouze osoba s příslušnou odbornou elektrotechnickou či instalatérskou způsobilostí.
Nejpodstatnější body
- Standardní rozteč přívodních trubek pro nástěnné baterie je 150 mm, ve starších bytech 100 mm.
- Pákové vodovodní baterie dokážou ušetřit až 30 % vody díky regulaci teploty a tlaku jednou pákou.
- Připojovací hadičky se dotahují klíčem, ale nesmí se používat klešťový klíč, aby nedošlo k poškození.
- Rohové ventily je třeba utěsnit teflonovou páskou nebo konopným lankem a těsnicí pastou pro zabránění úniku vody.
- Při montáži stojánkových baterií se používá těsnicí kroužek a převlečná matice pro stabilní upevnění baterie v otvoru dřezu či umyvadla.
Jak vypadá schéma zapojení vodovodní baterie s barevným značením přívodů?
Standardní schéma vodovodní baterie vychází z mezinárodně uznávané normy, kde je teplá voda připojena na levý přívod a studená voda na pravý přívod. Při čelním pohledu na baterii tak teplá voda vždy ústí vlevo a studená vpravo, což platí pro nástěnné i stojánkové modely. Pokud provádíte připojení baterie pomocí flexibilních hadiček, řiďte se barevným značením na opletení, kde červený proužek značí přívod teplé vody a modrý proužek přívod vody studené.
Rozměry a technické parametry zapojení
Při instalaci nástěnných baterií je klíčovým parametrem rozteč přívodních trubek ve zdi. Standardní rozteč u vodovodních baterií činí 150 mm, u starších bytových jader se však můžete setkat i s roztečí 100 mm. Pro správné napojení využijte následující přehled:
- Teplá voda přívod – levá strana (červené značení).
- Studená voda přívod – pravá strana (modré značení).
- Standardní rozteč baterie – 150 mm (moderní standard) nebo 100 mm (starší instalace).
- Rohové ventily montáž – zajišťují uzavření vody při údržbě baterie.
Odborná rada: U elektroinstalace a plynu smí zásahy provádět pouze osoba s odbornou způsobilostí, u vodovodních rozvodů dbejte na správné těsnění baterie a dotažení spojů, aby nedocházelo k únikům vody. Schéma zapojení baterie s oddělenými přívody teplé a studené vody vyžaduje pečlivou kontrolu těsnění v převlečných maticích.
Jak správně připojit hadičky a rohové ventily k baterii?
Správná montáž vodovodní baterie vyžaduje precizní přípravu připojovacích bodů, aby nedocházelo k únikům vody či poškození instalace. Následující postup vám pomůže pochopit, jak správně zapojit vodovodní baterii a jakým běžným chybám při zapojení vodovodní baterie a jak jim předejít se vyhnout. Upozorňujeme, že zásahy do rozvodů vody smí provádět pouze osoba s odbornou způsobilostí.
Jaké jsou správné rozměry a typy rohových ventilů pro vodovodní baterii?
Rohové ventily tvoří klíčový prvek mezi rozvodem vody a baterií, přičemž standardní rozměr pro připojení na stěnu je G1/2 palce. Pro domácí použití doporučuji volit kvalitní kulový ventil, který umožňuje rychlé uzavření přívodu vody při servisu. Rohové ventily montáž vyžadují s ohledem na světlost potrubí, aby nedocházelo k omezování průtoku. Ujistěte se, že rohové ventily montujete tak, aby na pravé straně byl přívod studené vody a na levé straně teplá voda přívod, což je zásadní pro správnou funkci směšovací kartuše.
Jak správně použít těsnicí materiály při připojování hadiček?
K zajištění stoprocentní těsnosti závitů využijte teflonovou pásku v kombinaci s těsnicí pastou. Teflonová páska se omotává ve směru hodinových ručiček, tedy po směru závitu, v 3 až 5 vrstvách. Následné nanesení tenké vrstvy těsnicí pasty zabrání degradaci pásky a zaručí dlouhodobou odolnost spoje. Při samotné montáži dbejte na to, aby těsnění baterie uvnitř převlečné matice bylo čisté a správně usazené, jinak hrozí riziko kapání i po pevném dotažení.
Jak správně dotáhnout hadičky bez poškození?
Při připojování hadiček k ventilům je klíčové vyhnout se nadměrné síle, která může způsobit poškození hadičky nebo její vnitřní vložky. Připojovací hadičky dotahujte nejprve rukou a následně klíčem o maximálně čtvrt až půl otáčky. Pro dosažení přesného přítlaku doporučuji použít momentový klíč, který zabrání překročení únosnosti závitu. Zásadním pravidlem je prevence zalomení hadiček, protože ostrý ohyb snižuje průtok a oslabuje strukturu opletení.
Odborná rada: Mezi tipy pro správné napojení vodovodní baterie patří kontrola čistoty závitů před montáží a použití správného nářadí, jako jsou instalatérské kleště nebo univerzální klíč, které nepoškodí povrchovou úpravu armatury.
- Uzavřete hlavní uzávěr vody v objektu a otevřete páku baterie pro vypuštění zbytkového tlaku.
- Očistěte závity na rohových ventilech od starých zbytků těsnění a nečistot.
- Aplikujte těsnicí pastu na závit a následně teflonovou pásku pro zajištění vodotěsnosti.
- Našroubujte rohové ventily do přípojek ve stěně pomocí hasáku nebo vhodného klíče.
- Připojte flexibilní hadičky k ventilům, přičemž druhou rukou fixujte hadičku proti zkroucení.
- Otevřete rohové ventily a postupně kontrolujte těsnost všech spojů pod tlakem.
Běžné chyby při instalaci:
- Nadměrné dotažení matic vedoucí k deformaci těsnění a následnému úniku vody.
- Použití příliš velkého množství těsnicího materiálu, který zablokuje závit a znemožní dotažení.
- Zalomení hadičky v úzkém prostoru pod umyvadlem, což vede k omezení průtoku vody.
- Použití klešťového klíče přímo na pohledové části baterie, čímž dochází k nevratnému poškrábání povrchu.
Jak upevnit stojánkovou baterii do umyvadla či dřezu?
Správná montáž vodovodní baterie vyžaduje precizní usazení těla baterie do otvoru v sanitární keramice či nerezovém dřezu. Stojánková baterie se upevňuje pomocí těsnicího kroužku, který brání průsaku vody pod baterii, a následně se zespodu zajistí maticí. Právě tato matice zajišťuje stabilitu baterie v otvoru umyvadla a zabraňuje jejímu protáčení při manipulaci s ovládací pákou. Pokud hledáte návod na zapojení vodovodní baterie krok za krokem, postupujte podle následujících bodů pro zajištění maximální pevnosti spoje.
- Nasazení těsnění – navlékněte těsnicí kroužek na závitovou tyč baterie a přiložte jej k základně baterie.
- Protažení otvoru – provlékněte přívodní hadice a závitový trn připraveným otvorem v umyvadle nebo dřezu.
- Fixace podložkou – nasaďte na závitový trn zespodu podložku a matici, přičemž dbejte na správné vycentrování baterie.
- Dotažení spoje – utáhněte matici klíčem tak, aby se baterie ani nepohnula, ale nepoškoďte přitom těsnění baterie nadměrnou silou.
Odborná rada: Po dotažení vždy zkontrolujte stabilitu baterie. Pokud se i po dotažení hýbe, pravděpodobně chybí vymezovací podložka nebo je závit znečištěný. Dodržení tohoto postupu zajistí dlouhou životnost instalace a předejde únikům vody do prostoru pod umyvadlem.

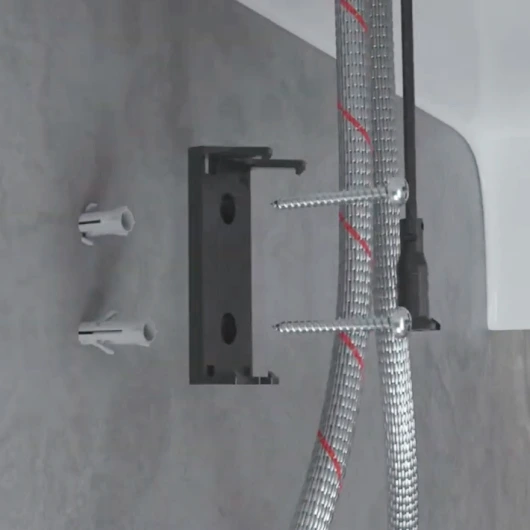

Jak montovat nástěnnou vodovodní baterii se správnou roztečí?
Montáž nástěnné baterie vyžaduje přesné dodržení instalačních rozměrů a správné vyrovnání vývodů v omítce. Pokud se ptáte, jak správně zapojit vodovodní baterii, klíčem k úspěchu je pečlivé nastavení S-přípojek, které kompenzují drobné nepřesnosti ve vzdálenosti trubek.
Standardní rozteč přívodních trubek
Znalost rozměrů je pro úspěšnou montáž vodovodní baterie zásadní. Standardní rozteč přívodních trubek u většiny moderních armatur činí 150 mm. Ve starších bytech se však často setkáte s roztečí 100 mm, která vyžaduje specifické modely baterií nebo redukční prvky. Vždy si před nákupem ověřte, jaká je standardní rozteč u vodovodních baterií ve vaší koupelně, abyste předešli komplikacím při instalaci.
Použití S-přípojek a kontrola vodováhou
S-přípojky slouží k jemnému výškovému i stranovému vyrovnání přívodů, které nejsou dokonale v ose. Po jejich našroubování do etážek nasaďte tělo baterie a pomocí vodováhy ověřte, zda je baterie vodorovně. K dotažení převlečných matic použijte univerzální klíč nebo klíč s hladkými čelistmi, abyste nepoškodili chromový povrch.
- Našroubujte S-přípojky do vývodů s použitím těsnicí pásky.
- Nasaďte ozdobné krytky na závity přípojek.
- Přiložte těsnění baterie do převlečných matic.
- Vyrovnejte baterii do roviny pomocí vodováhy.
Dotažení baterie a kontrola průtoku
Finální dotažení proveďte instalatérskými kleštěmi s ochrannými vložkami, abyste předešli poškrábání armatury. Po dotažení pomalu otevřete rohové ventily a zkontrolujte, zda je teplá voda přívod zapojena na správné straně, obvykle vlevo. Pokud po spuštění vody nedochází k únikům, je instalace dokončena. Upozorňujeme, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí.
Jak postupovat při kontrole a údržbě baterie po montáži?
Po úspěšné montáži vodovodní baterie a otevření rohových ventilů proveďte důkladnou revizi celého systému. Správná kontrola a následná údržba baterie zajišťují dlouhodobou funkčnost bez rizika vytopení koupelny. Upozorňujeme, že veškeré zásahy do rozvodů vody smí provádět pouze osoba s odbornou způsobilostí, tento článek slouží pouze jako informační návod.
Kontrola těsnosti spojů
Ihned po spuštění přívodu vody postupně otevírejte obě páky a sledujte všechna napojení. Kontrola těsnosti spojů vyžaduje pozornost zejména u převlečných matic a připojovacích hadiček. Mějte připravený kbelík a suchý hadr, kterým otřete každý spoj, abyste snadno odhalili i jemné rosení. Pokud voda nikde neprosakuje ani při plném průtoku, je montáž vodovodní baterie provedena správně. Doporučujeme nechat spoje pod tlakem alespoň 15 minut a následně znovu zkontrolovat suchost všech závitů.
Řešení netěsností a běžné chyby
Pokud odhalíte netěsnosti, okamžitě uzavřete přívod vody a spoj dotáhněte nebo rozeberte. Mezi běžné chyby při zapojení vodovodní baterie a jak jim předejít patří zejména nesprávné nasazení těsnění nebo poškození závitu při použití nadměrné síly.
- Vždy používejte nové těsnění baterie, protože staré gumové kroužky bývají vytlačené a ztrácejí elasticitu.
- Při připojování dbejte na to, aby byla teplá voda přívod zapojena na správné straně podle schématu, standardně z pohledu uživatele vlevo.
- Vyhněte se nadměrnému utahování matic klíčem, které může způsobit prasknutí těsnění nebo poškození mosazného závitu.
- Pokud voda vytéká zpod matice hadičky, zkontrolujte, zda není hadička zalomená nebo příliš napnutá vlivem nevhodné délky.
Pravidelná údržba vodovodní baterie
Pravidelná údržba baterie prodlužuje životnost mechanismu a zamezuje usazování vodního kamene, který snižuje průtok. Doporučuji minimálně jednou za rok provést kontrolu průtoku vody a případnou výměnu těsnění u perlátoru či ramínka.
| Část baterie | Interval údržby | Úkon |
|---|---|---|
| Perlátor | 3 – 6 měsíců | Vyšroubování a odstranění vodního kamene v octové lázni |
| Kartuše | 12 – 24 měsíců | Vyjmutí a očištění od nečistot či nánosu vápence |
| Těsnění | Dle potřeby | Výměna při prvních známkách kapání nebo prosakování |
Odborná rada: Pokud se objeví kapání, často stačí pouze vyčistit kartuši od nečistot a vodního kamene, místo abyste kupovali novou baterii. Při opětovné montáži kartuše dbejte na správné usazení do drážek v těle baterie, aby nedošlo k jejímu poškození při dotažení zajišťovací matice.
Časté dotazy k zapojení vodovodní baterie
Otázka: Jak zapojit vodovodní baterii správně?
Uzavřete hlavní přívod vody, připojte levý přívod baterie na teplou vodu, pravý na studenou, použijte kvalitní těsnění a flexibilní hadičky dotáhněte stranovým klíčem, nikoliv kleštěmi.
Otázka: Jaká je standardní rozteč přívodních trubek u vodovodní baterie?
Standardní rozteč baterie činí 150 mm, přičemž ve starší zástavbě se lze setkat s roztečí 100 mm.
Otázka: Na které straně vodovodní baterie je teplá voda připojena?
Teplá voda přívod je vždy standardně orientován na levou stranu baterie, což bývá označeno červeným barevným kódem.
Otázka: Jak připojit dvě vodovodní baterie k jednomu přívodu vody?
Použijte kvalitní mosazné rozbočovače a prodlužovací hadice, přičemž vždy dbejte na správné utěsnění a vyrovnání tlaků mezi oběma bateriemi.
Otázka: Jak rozeznat levý a pravý přívod vody u baterie?
Levý přívod je určen pro teplou vodu a bývá červený, pravý přívod je pro studenou vodu s modrým označením.
Otázka: Jak správně provést rohové ventily montáž?
Závity ventily omotejte teflonovou páskou nebo naneste těsnicí pastu, následně je opatrně utáhněte klíčem bez poškození povrchové úpravy.
Otázka: Jak upevnit stojánkovou baterii?
Protáhněte tělo baterie montážním otvorem, nasaďte gumové těsnění, podložku a matici, poté spoj pevně dotáhněte zespodu pod umyvadlem.
Otázka: Jak kontrolovat těsnost spojů po montáži?
Po spuštění vody vizuálně sledujte, zda se neobjevují kapky, poslouchejte případné syčení unikajícího vzduchu a spoje pravidelně kontrolujte.
Otázka: Jaké jsou běžné chyby při zapojení vodovodní baterie?
Mezi časté chyby patří použití klešťového klíče na hadičky, nedostatečné těsnění závitů, zalomení přívodních hadiček a nadměrné přetažení spojů vedoucí k prasknutí matice.
Otázka: Jaká je doporučená údržba vodovodní baterie?
Pravidelně kontrolujte stav těsnění baterie, čistěte perlátor od vodního kamene a v případě potřeby vyměňujte opotřebované O-kroužky pro zajištění dlouhé životnosti.
Otázka: Jak vyměnit těsnění ramínka vodovodní baterie?
Odšroubujte převlečnou matici ramínka, vyjměte staré poškozené těsnění a nahraďte jej novým kusovým těsněním odpovídajícího průměru.
Otázka: Jak odstranit uvolněnou vodovodní baterii bez poškození?
Použijte správnou velikost klíče, matice uvolňujte postupně a pokud jsou závity zarezlé, aplikujte uvolňovač závitů, nikdy nepoužívejte hrubou sílu.
Otázka: Jak opravit kapající umyvadlovou baterii?
Vyměňte opotřebovanou vnitřní kartuši nebo gumové těsnění, případně zkontrolujte, zda jsou všechny spoje a matice správně dotaženy.
Otázka: Jaká je optimální rozteč mezi bateriemi u dvojitého umyvadla?
Optimální rozteč mezi osami baterií bývá minimálně 600 mm, aby byl zajištěn dostatek manipulačního prostoru pro dvě osoby.
Otázka: Jak správně rozvrhnout přívody vody pro dvě baterie?
Použijte samostatné uzavírací rohové ventily pro každou baterii, což umožní servisní úkony na jedné baterii bez nutnosti odstávky vody v celém objektu.
Upozornění: Zásahy do rozvodů vody a plynu smí provádět pouze osoba s odbornou způsobilostí. Tento text je pouze informativní.
