Konstrukce krovu sedlové střechy zajišťuje stabilitu celého domu a přenos zatížení ze střešního pláště do obvodových stěn. Správný výběr mezi vaznicovým či hambálkovým krovem spolu s přesným stanovením rozestupů krokví rozhoduje o celkové životnosti stavby. Tato příručka vám poskytne technický přehled pro plánování a odbornou montáž krovu, která splní veškeré statické požadavky.
💡 Důležité na úvod
- Krokve v krokevní soustavě mají minimální šířku 60 mm a jsou rozestavěny 0,75-0,9 m od sebe.
- Vaznice přenášejí zatížení z krokví na svislé konstrukce a jsou podpírány stojatou, ležatou nebo kombinovanou stolicí.
- Délka krokví u vaznicové soustavy dosahuje 2 až 3 metrů v závislosti na typu konstrukce.
- Pozednice musí být uloženy na betonovém potěru o tloušťce minimálně 50 mm, aby ležely celou plochou na nadezdívce.
- Spojování krokví se provádí přeplátováním s kosým srázem a střešní plochy musí být zavětrovány proti deformacím a větru.
Základní prvky konstrukce krovu sedlové střechy a jejich rozměry
Konstrukce krovu sedlové střechy se opírá o vzájemně propojenou krokevní soustavu, která přenáší zatížení krytiny a sněhu do obvodových stěn. Stabilita dřevěného krovu závisí na přesném dimenzování jednotlivých prvků a jejich správném kotvení do nosné konstrukce střechy. Důležitým faktorem je také ochrana proti vlhkosti, kterou zajistíte správnou impregnací dřeva a použitím difuzních fólií.
Jaké jsou základní rozměry krokví v konstrukci krovu sedlové střechy?
Krokve tvoří nosné žebro střechy a jejich parametry zásadně ovlivňují tuhost systému. Standardní šířka krokví musí být minimálně 60 mm, přičemž výška průřezu se volí podle délky krokví a zatížení, obvykle v rozmezí 140 až 200 mm. Rozestupy krokví u konstrukce sedlové střechy se běžně pohybují od 0,75 do 0,9 metru, což umožňuje efektivní využití střešních latí. Délka krokví u vaznicové soustavy se pohybuje od 2 do 3 metrů, přičemž při délce nad 3 metry se páry krokví ve vrcholu zpevňují kleštinami. Při volbě typu konstrukce rozlišujeme:
- Vaznicový krov – vhodný pro střechy s podporou vaznicemi, kde jsou krokve podpírány střední vaznicí.
- Hambálkový krov – využívá kleštiny pro ztužení proti rozestupu stěn a přenáší tahové i tlakové síly.
Jak jsou uloženy pozednice v konstrukci krovu sedlové střechy?
Pozednice slouží jako základní prvek, který roznáší tlak krovu na věnec stavby. Pro zajištění dlouhé životnosti a eliminaci nerovností jsou pozednice uloženy na vyrovnávací betonový potěr o tloušťce minimálně 50 mm. Pozednice jsou osazeny naplocho a nejsou namáhány na ohyb, avšak vyžadují důkladné kotvení proti vodorovným silám působícím od krokví.
- Příprava podkladu – očištění věnce od nečistot a instalace hydroizolace proti vzlínající vlhkosti.
- Osazení pozednic – přesné vyrovnání trámů do vodorovné polohy pomocí nivelačního přístroje na betonový potěr.
- Kotvení prvků – upevnění pozednic k věnci pomocí závitových tyčí nebo chemických kotev dle projektu.
Odborná rada: Vždy dbejte na kvalitní impregnaci dřeva všech spojovaných ploch, která chrání konstrukci před biotickými škůdci a vlhkostí. Zásahy do nosných konstrukcí a elektroinstalace v podkroví smí provádět pouze osoba s odbornou způsobilostí, neboť tento článek má pouze informativní charakter.
Vaznice a typy stolic u krovu sedlové střechy
Vaznice představují klíčové vodorovné nosné prvky, které podpírají krokve a přenášejí zatížení do svislých konstrukcí. Vaznice musí být vždy kotveny proti pohybu do stran a jejich vzájemná vzdálenost se obvykle pohybuje v rozmezí 4 až 4,5 metru. Výběr vhodné stolice zásadně ovlivňuje vnitřní dispozici podkroví a efektivitu přenosu sil v rámci nosné konstrukce střechy. Mezi základní typy konstrukce krovu pro sedlovou střechu patří systémy vaznicové, které se liší od hambálkového krovu způsobem podpory krokví pomocí sloupků a vaznic.
Stojatá stolice
Stojatá stolice představuje nejčastější řešení, kde jsou vaznice podpírány svislými sloupky kotvenými přímo do vazných trámů nebo nosných středních zdí budovy. Tento systém zaručuje vysokou stabilitu, avšak je nevhodný v případech, kdy požadujete volný podstřešní prostor bez překážek. Vazní trám je v tomto uspořádání zatěžován sloupky a vzpěrami, což vyžaduje dostatečnou dimenzi nosných prvků. Při realizaci je klíčová správná impregnace dřeva proti biotickým škůdcům, která prodlužuje životnost konstrukce.
Ležatá stolice
Ležatá stolice využívá šikmé sloupky nebo vzpěry, které přenášejí zatížení vaznic do stropní konstrukce pod úhlem a blíže k podporám vazného trámu. Tento typ konstrukce krovu je ideální v případech, kdy potřebujete uvolnit prostor v podkroví a vyhnout se svislým sloupkům uprostřed místnosti. Montáž krovu tohoto typu je technicky náročnější a vyžaduje přesné statické posouzení šikmých prvků, aby nedošlo k jejich vybočení či nadměrnému namáhání.
Kombinovaná stolice
Kombinovaná stolice využívá kombinaci svislých sloupků a šikmých vzpěr pro zajištění stability vaznic v komplikovaných půdorysech. Svislé sloupky jsou v tomto systému čepovány do vazného trámu nebo do šikmých vzpěr, které mohou být nepříznivě namáhány na průhyb. Tento systém se volí u rozměrných dřevěných krovů, kde je nutné optimalizovat přenos sil při zachování variability vnitřního prostoru.
- Zajištění stability vaznic pomocí vzpěr a sloupků dle typu stolice.
- Efektivní distribuce zatížení z krokví do nosné konstrukce střechy.
- Možnost přizpůsobení vnitřního prostoru podkroví zvolenému typu stolice.
Odborná rada: Upozorňujeme, že veškeré zásahy do nosných konstrukcí a úpravy krovů smí provádět pouze osoba s odbornou způsobilostí, neboť neodborný zásah může narušit statiku celé budovy.
Typy vazeb a jejich význam v konstrukci krovu sedlové střechy
Při volbě nosné konstrukce střechy rozlišujeme mezi plnou a jalovou vazbou, které definují celkovou stabilitu střechy. Plná vazba nese tíhu střešního pláště a přímo podporuje krokve prostřednictvím sloupků a vzpěr. Naproti tomu jalová vazba podporuje krokve pouze vaznicemi a přenáší zatížení do plných vazeb. Správné rozestupy krokví, které se obvykle pohybují v rozmezí 80 až 120 centimetrů, jsou klíčové pro rovnoměrné rozložení hmotnosti sněhu a krytiny.
Rozdíly v konstrukčních prvcích
Pro zajištění tuhosti celého systému slouží kleštiny, které spojují vaznice a krokve, čímž účinně zabraňují nežádoucímu pohybu konstrukce. Mezi nejčastější typy krovu vhodné pro sedlové střechy patří hambálkový krov, který využívá vodorovný prvek zvaný hambálek. Tento prvek přenáší tahové i tlakové síly, což umožňuje vytvořit otevřený podkrovní prostor bez nutnosti vnitřních podpěr.
- Plná vazba zajišťuje hlavní tuhost dřevěného krovu.
- Jalová vazba šetří materiál a zjednodušuje montáž krovu.
- Kleštiny stabilizují vaznice a zpevňují krokevní systém.
- Hambálkový krov je ideální pro obytná podkroví bez sloupků.
Při návrhu vždy vyžadujte detailní výkres krovu sedlové střechy, který jasně zobrazuje tesařské spoje a uložení na pozednice. Odborná rada: Vždy si nechte staticky posoudit zvolený typ vazby, protože nesprávné dimenzování průřezů dřeva je nejčastější příčinou deformací střechy.
Použití vazníků a jejich role v konstrukci sedlové střechy
Vazníky představují moderní alternativu, kterou v konstrukci sedlové střechy využíváme jako nosný systém namísto klasického vaznicového či hambálkového krovu. Pro halové dřevostavby a sportovní objekty volíme plnostěnné vazníky, které efektivně přenášejí zatížení při velkých rozponech. Pro bytovou a občanskou výstavbu se standardně používají příhradové vazníky, které spolehlivě překlenou rozpětí od 6 metrů až do několika desítek metrů. Tyto konstrukce se vyrábějí ve specializovaných provozovnách a na stavbu se dodávají jako hotové prefabrikované prvky.
Při výběru konstrukce krovu pro sedlovou střechu zvažte především požadované využití podstřešního prostoru a statické zatížení. Zatímco u běžných krovů řešíme rozestupy krokví v rozmezí 0,75 až 0,9 metru, u vazníků se montáž krovu realizuje osazením celých prefabrikovaných rámů přímo na stavbě. Jako materiály pro konstrukci krovu sedlové střechy převažuje konstrukční řezivo nebo lepené lamelové dřevo. Pro zajištění stability konstrukce proti větru a deformacím je nezbytné správné zavětrování vazníků, které přenáší vnější síly a zabezpečuje tlačené oblasti proti vybočení.
| Typ vazníku | Hlavní využití | Rozpětí |
|---|---|---|
| Plnostěnné | Halové dřevostavby | Velké rozpony |
| Příhradové | Bytová výstavba | od 6 m do desítek metrů |
Odborná rada: Prohlédněte si detailní výkres konstrukce krovu sedlové střechy, kde uvidíte způsob kotvení k pozednici a vzájemné propojení jednotlivých příhradových prvků pomocí styčníkových desek. Upozorňuji, že veškeré zásahy do nosné konstrukce střechy a její montáž smí provádět pouze osoba s odbornou způsobilostí, neboť chyby v kotvení či zavětrování mohou vést k narušení statické stability celého objektu.
Montáž, spojování a ochrana prvků konstrukce krovu sedlové střechy
Správná montáž krovu vyžaduje přesné dodržení technologických postupů a kvalitní spojovací materiál, aby nosná konstrukce střechy dlouhodobě odolala statickému zatížení. Pro návrh a výpočet konstrukce krovu sedlové střechy online doporučuji využít certifikované softwary, které zohlední sněhové i větrné oblasti vaší lokality.

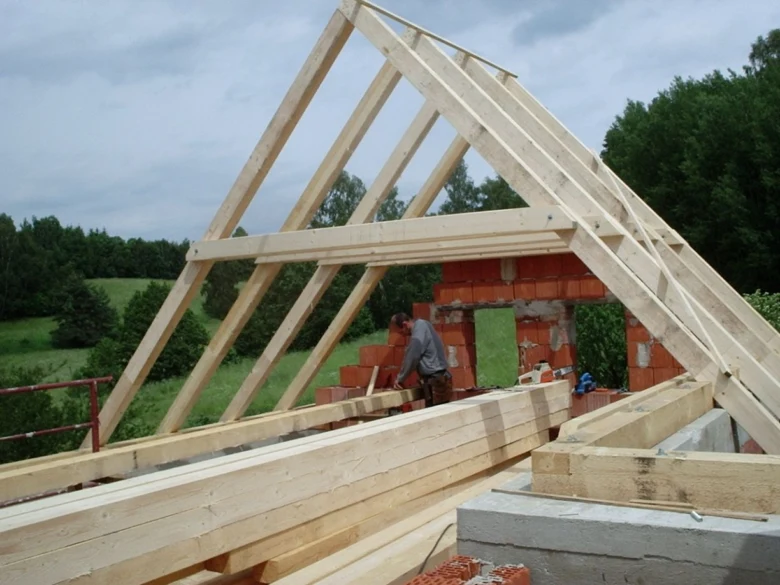

Postup montáže krokví
Montáž krovu začíná usazením pozednic na věnec, na které se následně kotví krokve. Při realizaci se nejprve osadí nárožní nebo krajní krokve, které vymezí geometrii střechy. Rozestupy krokví se obvykle pohybují v rozmezí 800 až 1200 milimetrů v závislosti na typu krytiny.
- Kotvení pozednic – připevnění trámů k železobetonovému věnci pomocí závitových tyčí.
- Osazení krokví – ukotvení paty krokve do pozednice pomocí ocelových úhelníků.
- Fixace k hřebenu – spojení protilehlých krokví v hřebeni pomocí svorníků nebo dřevěných příložek.
Spojování krokví a použití kotev
Spojování krokví musí zajistit přenos tahových i tlakových sil v konstrukci. Osvědčeným způsobem je přeplátování s kosým srázem, které zvyšuje stabilitu spoje při zatížení. Pro vysokou pevnost použijte certifikované kotevní prvky, jako jsou tesařské vruty s celým závitem nebo svorníky.
- Přeplátování – vytvoření přesného zářezu pro vzájemné provázání dřevěných prvků.
- Kotevní prvky – použití pozinkovaných úhelníků a hřebenových spojek s vysokou nosností.
Impregnace a ochrana dřeva
Impregnace dřeva je nezbytná pro životnost konstrukce, protože chrání dřevěný krov před vlhkostí, dřevokazným hmyzem a houbami. Aplikujte biocidní přípravky máčením nebo intenzivním nátěrem na všechny plochy řeziva ještě před samotnou montáží. Ochrana proti škůdcům a vlhkosti výrazně prodlužuje celkovou stabilitu střechy i v náročných klimatických podmínkách.
Bezpečnostní, normativní požadavky a energetické aspekty konstrukce krovu
Bezpečnostní požadavky konstrukce krovu vycházejí z normy ČSN EN 1995 pro navrhování dřevěných konstrukcí. Každá nosná konstrukce střechy musí být staticky posouzena autorizovaným inženýrem, protože návrh a výpočet konstrukce krovu sedlové střechy online zdarma poskytne pouze orientační hodnoty, nikoliv závazný projekt. Základem stability je správné kotvení pozednic k věnci objektu pomocí ocelových kotev, které přenášejí vodorovné síly do zděného systému.
Energetické aspekty konstrukce krovu vyžadují pečlivé řešení detailů při zateplování. Tepelná izolace mezi krokvemi musí být doplněna o parozábranu a systém větrání podkroví, aby nedocházelo ke kondenzaci vlhkosti v dřevěných prvcích.
- Vaznicový krov vyžaduje masivní podpěrné prvky pro zajištění stability v místech s velkým rozpětím.
- Hambálkový krov efektivně využívá prostor, ale vyžaduje přesné stanovené rozestupy krokví.
- Impregnace dřeva chrání nosný dřevěný krov proti biotickým škůdcům a prodlužuje jeho životnost.
- Správná montáž krovu zahrnuje kontrolu všech spojů, které musí splňovat požární odolnost.
Odborná rada: Zásahy do nosných konstrukcí a elektroinstalace v podkroví smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Časté dotazy k konstrukci krovu sedlové střechy
Časté dotazy k konstrukci krovu sedlové střechy
Otázka: Kolik se dávají krokve od sebe u konstrukce krovu sedlové střechy?
Krokve se umisťují ve vzdálenosti 0,75-0,9 m, s minimální šířkou krokví 60 mm, aby byla konstrukce dostatečně pevná a stabilní.
Otázka: Jaká je délka krokví v konstrukci krovu?
Délka krokví v krovu vaznicové soustavy bývá 2 až 3 metry, závisí na typu konstrukce a způsobu podpory.
Otázka: Jaké jsou typy stolic u konstrukce sedlové střechy?
Existují tři typy stolic: stojatá (svislé sloupky), ležatá (šikmé sloupky nebo vzpěry) a kombinovaná stolice, která kombinuje oba typy.
Otázka: Co je vaznice a jakou má funkci v krovu?
Vaznice jsou nosné prvky, které podpírají krokve a přenášejí zatížení na svislé konstrukce, čímž zajišťují stabilitu krovu.
Otázka: Jak jsou uloženy pozednice u zděných objektů?
Pozednice jsou uloženy na betonovém potěru o tloušťce minimálně 50 mm, aby ležely celou plochou na půdní nadezdívce a byly dobře kotveny.
Otázka: Jak se spojují krokve v konstrukci krovu?
Krokve se spojují přeplátováním a kosým srázem s přibitými krátkými příložkami, což zajišťuje pevnost a stabilitu spojů.
Otázka: Jaký je rozdíl mezi vaznicovým a hambálkovým krovem?
Vaznicový krov využívá vaznice k podpoře krokví, zatímco hambálkový krov pracuje s vazbami tvořenými krokvemi a hambálky, které přenášejí tahové i tlakové síly.
Otázka: Jaké materiály se používají pro konstrukci krovu sedlové střechy?
Konstrukce krovu se většinou staví z kvalitního řeziva, které je impregnováno proti vlhkosti a škůdcům, aby byla zajištěna dlouhá životnost.
Otázka: Jaké jsou bezpečnostní normy pro konstrukci krovu?
Konstrukce krovu musí vyhovovat ČSN normám, zahrnují správné kotvení pozednic, dimenzování prvků a integraci tepelné izolace pro bezpečnost a účinnost.
Otázka: Kolik stojí konstrukce krovu sedlové střechy?
Cena konstrukce krovu závisí na rozměrech a materiálu, obvykle se pohybuje v řádu desítek tisíc korun v závislosti na rozsahu a složitosti projektu.
Otázka: Jaký je ideální sklon krovu u sedlové střechy?
Ideální sklon sedlové střechy je zpravidla mezi 30° a 45°, což zajišťuje dobrý odvod vody a sněhu.
Otázka: Jak dlouho trvá stavba konstrukce krovu sedlové střechy?
Stavba konstrukce krovu obvykle trvá několik dní až týdnů, záleží na velikosti stavby a zkušenostech stavebního týmu.
Otázka: Jak navrhnout konstrukci krovu podle zatížení?
Při návrhu je třeba zohlednit sněhové a větrné zatížení podle lokálních podmínek a dimenzovat prvky tak, aby unesly požadované zatížení.
Otázka: Jak správně provádět zavětrování krovu?
Zavětrování se provádí přibitím šikmých prken zespodu krokví, čímž se zvyšuje stabilita krovu proti deformacím a větru.
Otázka: Jaké jsou nejčastější chyby při stavbě krovu sedlové střechy?
Mezi časté chyby patří nesprávné rozměry krokví, nedostatečné kotvení pozednic, špatné spojování krokví a nedostatečné zavětrování.
Odborná rada: Veškeré zásahy do nosné konstrukce střechy konzultujte s autorizovaným projektantem, aby byl dřevěný krov bezpečný a odpovídal statickým výpočtům.
