Krokevní soustava tvoří základní nosnou konstrukci krovu sedlové střechy, která bezpečně přenáší zatížení krytiny a sněhu do obvodových stěn. Správný návrh mezi hambálkovou a vaznicovou soustavou určuje stabilitu celé stavby a rozhoduje o možnosti budoucího využití půdního prostoru.
📊 Klíčová fakta
- Krokevní soustava je základní nosnou konstrukcí střechy, vhodnou pro rozpětí do 7 m u prosté soustavy.
- Osová vzdálenost krokví u hambálkové soustavy je přibližně 1 m, u prosté krokevní 0,75-0,9 m.
- Vaznicová soustava používá vaznice nesené ve vzdálenostech 4 až 4,5 m, které přenášejí zatížení na nosné stěny či sloupky.
- Spojování krokví se provádí nárožním čepem nebo přeplátováním, hambálky se kotví čepem či přeplátováním.
- U zděných objektů je důležité vyrovnat půdní nadezdívku betonovým potěrem o tloušťce alespoň 50 mm pro správné uložení pozednic.
Co je krokevní soustava a jaká je její role v konstrukci střechy
Krokevní soustava představuje základní nosnou konstrukci střechy, která přenáší veškeré zatížení včetně vlastní váhy krovu, střešní krytiny, vrstev tepelné izolace, podhledu a vnějších vlivů, jako je nápor větru či vrstva sněhu, přímo do obvodových stěn objektu. Tvoří ji soustava šikmých krokví, které jsou ve vrcholu spojeny nárožním čepem, přeplátováním nebo kosým srázem s příložkami a v patě ukotveny na pozednice. U zděných objektů jsou pozednice uloženy na vyrovnaném betonovém potěru o tloušťce alespoň 50 mm, přičemž kvůli vodorovným silám od krokví vyžadují důkladné kotvení, aby nedošlo k vychýlení nadezdívky.
Co je krokevní soustava v konstrukci střechy
V praxi se nejčastěji setkáte s pojmem prostá krokevní soustava, která je tvořena pouze dvojicemi krokví a je ideální pro menší objekty s rozpětím krovu do 7 metrů, přičemž rozestup krokví se zde pohybuje v rozmezí 0,75 až 0,9 metru. U složitějších tvarů se využívá hambálkový krov, kde jsou krokve v polovině své délky zpevněny vodorovným hambálkem (kleštinou) osazeným nejvýše 4,5 metru od okapu, což zvyšuje tuhost celé konstrukce krovu sedlové střechy. Pokud hledáte rozdíl mezi systémy, krokevní soustava vs vaznicová soustava v konstrukci střechy spočívá hlavně v přenosu sil. Zatímco prostá krokevní soustava spoléhá na tuhost trojúhelníkového rámu, vaznicová soustava využívá vaznice nesené ve vzdálenostech 4 až 4,5 metru plnými vazbami, které přebírají zatížení a předávají je na vnitřní nosné stěny či sloupky.
Odborná rada: Při návrhu vždy dbejte na to, aby minimální šířka krokví nebyla menší než 60 mm, což je nezbytný rozměr pro bezpečné připevnění kontralatí, bednění a střešních latí.
Rozměry a technické parametry krokevní soustavy
Konstrukce krovu sedlové střechy vyžaduje přesné dodržení osových vzdáleností a dimenzí prvků, aby byla zajištěna dlouhodobá stabilita stavby. U hambálkové soustavy se osová vzdálenost krokví pohybuje kolem 1 metru, zatímco u prosté krokevní soustavy se krokve kladou k okapu ve vzdálenosti 900 až 1 100 mm. Pokud vazní trám nahrazuje stropnici, musí být uložen alespoň 80 mm nad půdní dlažbou na impregnovaném podkladním prkénku tlustém 24 mm.
| Typ soustavy | Vhodné rozpětí | Hlavní prvek |
|---|---|---|
| Prostá krokevní | do 7 m | dvojice krokví |
| Hambálková | dle sklonu | vodorovný hambálek |
| Vaznicová | nad 7 m | vaznice a sloupky |
Upozornění: Veškeré zásahy do nosných konstrukcí a rozvodů smí provádět pouze osoba s odbornou způsobilostí, neboť nesprávné kotvení nebo poddimenzování prvků může vést k narušení statiky objektu.
Typy krokevních soustav a jejich použití
Správná volba konstrukce střechy závisí na celkovém rozpětí budovy a požadovaném využití půdního prostoru. Podle odborných informací o krovech, jak je definuje například Wikipedia, se typy krokevních soustav v konstrukci střech liší především způsobem přenosu zatížení do obvodových stěn.
| Typ krokevní soustavy | Maximální rozpětí | Hlavní konstrukční prvek |
|---|---|---|
| Prostá soustava | do 7 metrů | Krokve v páru |
| Hambálková soustava | 7 až 12 metrů | Kleštiny (hambálky) |
| Vaznicová soustava | 12 metrů a více | Nosné vaznice |

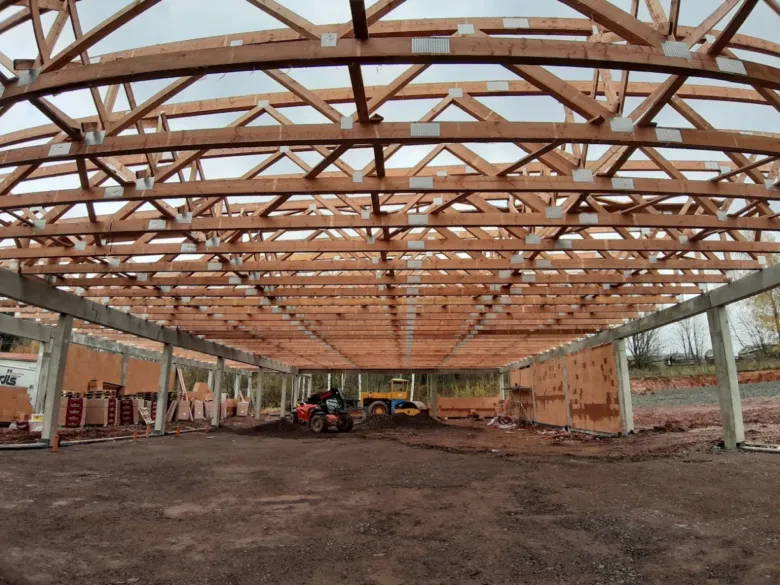

| Vazníky | desítky metrů | Příhradové nosníky |
Prostá krokevní soustava – vhodnost a omezení
Prostá krokevní soustava představuje nejjednodušší konstrukci krovu sedlové střechy, kde jsou krokve spojeny v hřebeni a dole kotveny do pozednic. Tato varianta je ideální pro menší stavby, kde rozpětí krovu nepřesahuje 7 metrů. Vzhledem k přímému přenosu sil do nosných stěn nevyžaduje tento systém žádné vnitřní podpěry. Jednoduchá konstrukce však omezuje využití podkroví pro obytné účely, protože prostor je protkán krokvemi bez možnosti rozlehlého otevřeného interiéru.

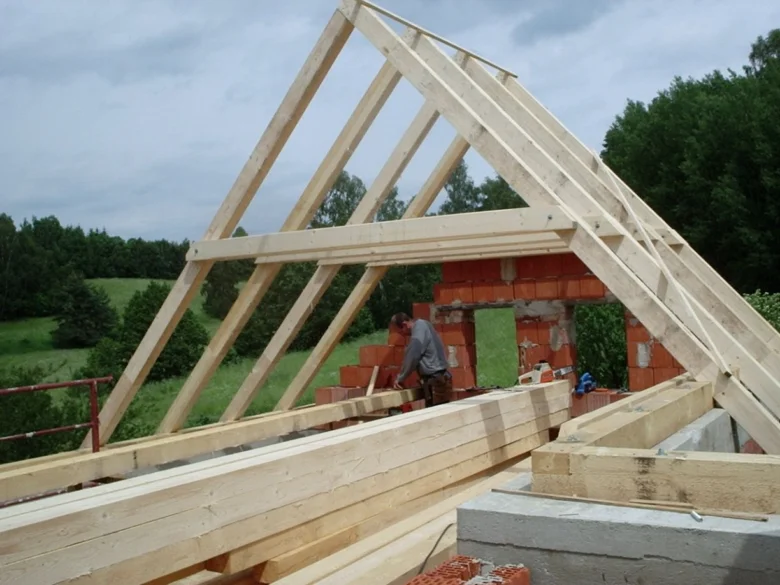

Hambálková krokevní soustava a její konstrukční prvky
Hambálková krokevní soustava využívá jako klíčový prvek kleštiny, které vodorovně spojují protilehlé krokve a zabraňují jejich rozestoupení. Hambálkový krov jako alternativní krokevní soustava umožňuje bezpečné zastřešení rozpětí od 7 do 12 metrů. Kleštiny zvyšují stabilitu střechy a umožňují efektivnější využití podkrovního prostoru, protože eliminují potřebu středových sloupků. Při montáži dbejte na správné dimenzování spojů, které musí přenést tahové síly vznikající při zatížení střechy sněhem či větrem.
Vaznicová krokevní soustava – nosné vaznice a jejich umístění
Vaznicová soustava se odlišuje od prosté varianty použitím vodorovných nosných vaznic, které podepírají krokve v jejich délce. Tyto vaznice jsou obvykle rozmístěny ve vzdálenosti 4 až 4,5 metrů, což umožňuje překlenutí značných vzdáleností. Krokevní soustava vs vaznicová soustava v konstrukci střechy vykazuje zásadní rozdíl v distribuci zatížení, kdy vaznice přenášejí váhu střechy do sloupků a následně do stropní konstrukce. Tento typ je vysoce variabilní a vhodný pro členité půdorysy domů.
Odborná rada: Pamatujte, že jakékoliv zásahy do nosné konstrukce krovu nebo úpravy dimenzí krokví smí provádět pouze osoba s odbornou způsobilostí. Nesprávný výpočet statiky může vést k deformaci střechy nebo poškození celého objektu.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Rozměry, rozestupy a materiály používané v krokevní soustavě
Správně navržená konstrukce krovu sedlové střechy vyžaduje přesné dodržení dimenzí jednotlivých prvků. Kvalitní návrh vychází z výpočtu zatížení, přičemž rozměry a rozestupy krokev v krokevní soustavě přímo ovlivňují stabilitu celého objektu.
Standardní rozměry a rozestupy krokví v krokevní soustavě
Při realizaci krovu střechy musí mít krokve minimální šířku 60 mm, aby byla zajištěna dostatečná únosnost v tlaku i ohybu. U prosté krokevní soustavy se rozestupy krokví pohybují v rozmezí 0,75 až 0,9 metru, což odpovídá standardním délkám střešních latí. Pokud využíváte hambálkový krov jako alternativní krokevní soustavu, lze rozestupy zvětšit přibližně na 1 metr díky ztužení hambálky. Vaznice jsou následně neseny ve vzájemných vzdálenostech 4 až 4,5 metru, což tvoří oporu pro celou konstrukci a vymezuje rozpětí krovu.
Materiály používané v krokevní soustavě – dřevo a lepené lamely
Výběr materiálu zásadně ovlivňuje pevnost a trvanlivost konstrukce. Tradiční řezivo zahrnuje smrkové fošny a hranoly, které vyhovují většině běžných projektů. Pro náročnější konstrukce s velkým rozpětím nebo vysokým zatížením se doporučuje lepené lamelové dřevo, které vykazuje vyšší tvarovou stálost a nosnost.
- Rostlé dřevo – cenově dostupné, vyžaduje ochranu proti biotickým škůdcům a vlhkosti.
- Lepené lamelové dřevo – eliminuje vnitřní pnutí, zvyšuje pevnost konstrukce a umožňuje větší světlé rozpětí.
- KVH hranoly – vysušené a rozměrově přesné dřevo, které minimalizuje riziko dodatečného kroucení krokví.
Odborná rada: Při montáži dbejte na to, aby veškeré spoje odpovídaly statickému projektu, neboť i drobné odchylky v uložení mohou vést k nerovnoměrnému zatížení krovu a následným deformacím střešní roviny. Jakékoliv zásahy do nosné konstrukce střechy smí provádět pouze osoba s odbornou způsobilostí.
Spojování, kotvení a uložení prvků krokevní soustavy
Správné kotvení prvků zajišťuje stabilitu, kterou konstrukce krovu sedlové střechy vyžaduje pro přenos zatížení do nosných stěn. Prostá krokevní soustava spoléhá na tuhost spojů, zatímco hambálkový krov jako alternativní krokevní soustava využívá vodorovné vzpěry k omezení rozteče krokví. Vysvětlení krokevní soustavy u střechy spočívá v přenosu tlaku do pozednic, které musí být pevně ukotveny.
- Příprava podkladu – pozednice osazujte na vyrovnaný betonový potěr o minimální tloušťce 50 mm, který zabrání lokálnímu přetížení zdiva.
- Kotvení pozednic – zajistěte pozednice závitovými tyčemi zapuštěnými do věnce v rozestupech maximálně 1200 mm pro zamezení pohybu konstrukce.
- Spojování krokví – vrcholy krokví spojujte nárožním čepem nebo přeplátováním, které zajistí přenos sil bez rizika rozestoupení střechy.
- Montáž hambálků – vodorovné hambálky mezi krokvemi fixujte čepem nebo přeplátováním, čímž efektivně snížíte rozpětí krovu a průhyb krokví.
- Zajištění vaznic – vaznice kotvěte pomocí ocelových úhelníků a vrutů do dřeva, aby byla zajištěna prostorová tuhost celého systému.
Odborná rada: Při návrhu vždy zkontrolujte výkres a detaily krokevní soustavy u sedlové střechy, abyste předešli kolizím spojů s kotevními prvky. Častou chybou při stavbě krokevní soustavy je podcenění tloušťky betonového potěru, což vede k sedání pozednic. Jak spočítat počet krokví pro krokevní soustavu? Vycházejte z osové vzdálenosti 800 až 1200 mm podle průřezu řeziva a plánované krytiny. Pamatujte, že krokevní soustava vs vaznicová soustava v konstrukci střechy vyžaduje odlišné dimenzování průřezů, proto se vždy řiďte statickým výpočtem. Upozorňuji, že zásahy do nosných konstrukcí krovu smí provádět pouze osoba s odbornou způsobilostí v oboru tesařství.
Kontrola, údržba a bezpečnostní normy krokevní soustavy
Pravidelná údržba konstrukce krovu sedlové střechy je nezbytná pro zajištění dlouhodobé stability střechy a bezpečného provozu celého objektu. Důsledná kontrola krokevní soustavy odhalí případné vady včas, čímž předejdete narušení statiky budovy. Upozorňuji, že veškeré zásahy do nosných částí krovu smí provádět pouze osoba s odbornou způsobilostí.
Metody kontroly a údržby
Kontrola krokevní soustavy probíhá ideálně dvakrát ročně, vždy po skončení zimního období a před příchodem podzimních dešťů. Klíčovým faktorem je vlhkost dřeva, která by se měla dlouhodobě pohybovat pod hranicí 20 procent, aby se zabránilo napadení dřevokaznými houbami nebo hmyzem. Při prohlídce se zaměřte na tyto detaily:
- Revize všech ocelových spojů a tesařských vazeb, jako jsou čepy či přeplátování, kvůli možnému uvolnění vlivem přirozeného sesychání dřeva.
- Vizuální kontrola krokví a pozednic, zda nevykazují trhliny, hnilobu nebo deformace, přičemž minimální šířka krokví nesmí klesnout pod 60 mm.
- Čištění pozedních žlabů a kontrola těsnosti střešního pláště, aby se předešlo zatékání vody, které degraduje dřevo i kotvení.
- Kontrola vzduchové mezery kolem zhlaví vazných trámů, která musí být široká alespoň 50 mm pro zajištění odvětrání.
Bezpečnostní normy a předpisy
Bezpečnostní normy definují minimální rozměry průřezů dřevěných prvků a způsoby kotvení krokevní soustavy k nosným stěnám. Při návrhu je nutné zohlednit klimatické podmínky v dané lokalitě, zejména zatížení sněhem a nárazy větru, které zásadně ovlivňují návrhové rozpětí krovu. Správné kotvení pomocí závitových tyčí nebo ocelových úhelníků zajišťuje přenos sil do věnce a brání posunu konstrukce.
| Prvek konstrukce | Požadavek na uložení a rozměry |
|---|---|
| Pozednice | Uložení na vyrovnávací betonový potěr o tloušťce min. 50 mm |
| Vazný trám | Uložení min. 80 mm nad půdní dlažbou na podkladním prkénku (24 mm) |
| Hambálek | Osazení max. 4,50 m od okapu, spojení čepem nebo přeplátováním |
| Krokve | Osová vzdálenost 900 až 1 100 mm (u hambálkové soustavy cca 1 m) |
Odborná rada: Při kontrole pozednic vždy ověřte jejich pevné ukotvení, neboť na ně působí vodorovné síly od krokví, které mohou při nedostatečném zajištění vychýlit nadezdívku. Dodržení těchto pravidel eliminuje chyby při stavbě krokevní soustavy a zajišťuje shodu s platnými technickými předpisy pro dřevěné konstrukce.
Časté dotazy o krokevní soustavě v konstrukci střechy
Otázka: Co je to krokevní soustava a jaká je její funkce?
Krokevní soustava je základní nosná konstrukce střechy, která přenáší zatížení včetně střešní krytiny, sněhu a větru do obvodových stěn. U konstrukce krovu sedlové střechy zajišťuje stabilitu celého objektu a definuje jeho sklon.
Otázka: Jaké jsou hlavní typy krokevních soustav?
Základními typy jsou prostá krokevní soustava, hambálkový krov, vaznicová soustava a moderní vazníky. Výběr závisí na rozpětí krovu a požadovaném využití půdního prostoru.
Otázka: Jaké jsou standardní rozměry krokví v krokevní soustavě?
Minimální šířka krokví je 60 mm, přičemž osové rozestupy činí 0,75 až 0,9 m u prosté soustavy. U hambálkové soustavy se rozestupy pohybují kolem 1 m podle statického výpočtu.
Otázka: Co jsou hambálky a jakou mají funkci?
Hambálky jsou vodorovné trámy, které rozepírají krokve v horní třetině délky. Přenášejí tahové i tlakové síly a umožňují zvětšit rozpětí krovu bez nutnosti vnitřních podpor.
Otázka: Jak se spojují krokve v krokevní soustavě?
Krokve se spojují pomocí nárožního čepu nebo přeplátování v hřebeni. Pro zvýšení pevnosti spoje se často používají ocelové příložky nebo svorníky.
Otázka: Jak se kotví vaznice ve vaznicové soustavě?
Vaznice se kotví pevně k nosným prvkům, aby se zabránilo jejich pohybu do stran. Vzdálenost mezi podporami vaznic bývá obvykle 4 až 4,5 metru.
Otázka: Jaký materiál je vhodný pro výrobu krokví?
Standardem je konstrukční řezivo z jehličnatého dřeva, ideálně fošny či hranoly. Pro větší rozpětí se využívá lepené lamelové dřevo s vyšší únosností.
Otázka: Jaké jsou běžné chyby při stavbě krokevní soustavy?
Mezi časté chyby patří poddimenzované rozměry krokví, nedostatečné kotvení k pozednici a chybně navržené spoje. Důležité je také nezanedbat statické posouzení při proměnlivém zatížení střechy.
Otázka: Jak často je třeba provádět údržbu krokevní soustavy?
Kontrolu spojů, vlhkosti dřeva a stavu krytiny provádějte alespoň jednou ročně. Včasná detekce zatékání zabrání degradaci nosných prvků.
Otázka: Jaký vliv mají klimatické podmínky na návrh krokevní soustavy?
Nadmořská výška a sněhová oblast přímo ovlivňují dimenzování krokví. Vyšší zatížení vyžaduje silnější průřezy dřeva nebo menší osové rozestupy.
Otázka: Jak spočítat počet krokví pro střechu?
Počet krokví vypočítáte vydělením délky okapu osovou vzdáleností mezi krokvemi. Započítejte krokve na obou štítech a připočtěte jednu rezervní jednotku.
Otázka: Jaký je rozdíl mezi krokevní a vaznicovou soustavou?
Krokevní soustava přenáší síly přímo do pozednic, zatímco vaznicová soustava využívá vodorovné vaznice nesené sloupy. Vaznicová varianta je vhodná pro složitější tvary střech.
Otázka: Pro jaká rozpětí je vhodná prostá krokevní soustava?
Prostá krokevní soustava se využívá u menších staveb pro rozpětí střechy do 7 metrů. Při větším rozpětí se konstrukce stává nestabilní a vyžaduje vnitřní podpory.
Otázka: Co je to pozednice a jak se správně ukládá?
Pozednice je vodorovný trám kotvený do věnce nebo nadezdívky. Musí být podložena hydroizolací a vyrovnána v rovině pro správné osazení krokví.
Otázka: Jaké moderní materiály se používají v konstrukci krokevní soustavy?
Často se využívá lepené lamelové dřevo (BSH), které je tvarově stálé a má vyšší pevnost. Pozor, zásahy do nosných prvků střechy smí provádět pouze osoba s odbornou způsobilostí.
