Správné zapojení filtrace k bazénu je klíčovým předpokladem pro křišťálově čistou vodu a dlouhou životnost celého systému. Kvalitní písková filtrace vyžaduje správné dimenzování výkonu čerpadla vzhledem k objemu vody a precizní těsnost spojů při instalaci. Tento postup vám pomůže s technickým připojením i následným nastavením pravidelného cyklu, jako je například proplach filtrace bazénu.
📝 Ve zkratce
- Optimální výkon čerpadla pro bazén o objemu 40 m³ je 10-14 m³/h, což umožňuje úplnou cirkulaci vody za 3-4 hodiny.
- Ideální vzdálenost filtrace od bazénu je 2-5 metrů, při délce potrubí nad 8 metrů je potřeba zvýšit výkon čerpadla o 15-20 %.
- Správné zapojení filtrace je Skimmer → čerpadlo → 6cestný ventil → filtr → zpět do bazénu s potrubím o průměru 50 mm.
- Doporučená doba provozu filtrace závisí na teplotě vody: do 20 °C cca 6 hodin denně, nad 25 °C 10-12 hodin denně.
- Při prvním spuštění je nutné provést proplach filtračního média 30 sekund (Backwash) a následné usazení 15-20 sekund (Rinse).
Jak správně napojit filtrační systém na bazén krok za krokem
Správné zapojení filtrace bazénu vyžaduje dodržení uzavřeného okruhu, kde voda proudí ze skimmeru přes čerpadlo do filtrační nádoby a následně zpět do bazénu. Celý proces vyžaduje použití pevného potrubí o průměru 50 mm, které minimalizuje tlakové ztráty a zajišťuje optimální výkon čerpadla.
Jak vybrat správné potrubí pro napojení filtrace
Pro efektivní provoz zvolte pro napojení potrubí o průměru 50 mm, které umožňuje hladký průtok vody bez nadměrného odporu. Použití menších průměrů vede k vyšším tlakovým ztrátám, což zbytečně přetěžuje motor čerpadla a snižuje jeho životnost. Vybírejte výhradně tlakové PVC komponenty, které vykazují vysokou odolnost vůči UV záření, bazénové chemii i tlaku vody. Správná instalace potrubí zahrnuje lepení spojů speciálním lepidlem na PVC, čímž zajistíte absolutní těsnost systému. Pamatujte, že kvalitní materiál potrubí je základem pro dlouhodobě bezproblémové fungování celé bazénové technologie.

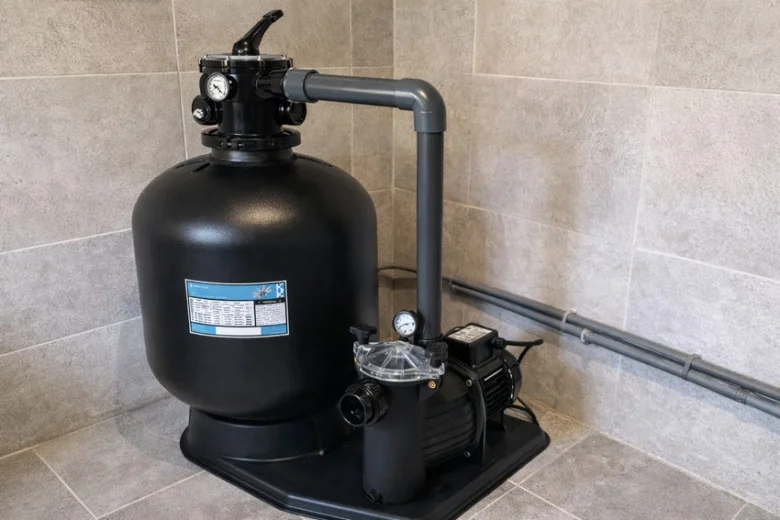

Pořadí napojení jednotlivých komponent filtračního systému
Při instalaci postupujte přesně podle schématu, aby filtrační písek bazén zachytil maximum nečistot. Dodržujte tento postup zapojení filtrace:
- Propojení skimmeru s čerpadlem – zajistěte těsné napojení sacího potrubí na vstupní port čerpadla.
- Instalace výtlaku do 6cestného ventilu – připojte výstup z čerpadla na vstup ventilu umístěného na horní části filtru.
- Napojení filtrační nádoby – propojte 6cestný ventil s filtrační nádobou pomocí určených přírub nebo šroubení.
- Návrat vody do bazénu – veďte čistou vodu z výstupu 6cestného ventilu zpět do bazénových trysek.
Odborná rada: Před spuštěním systému vždy zkontrolujte, zda je 6cestný ventil v pozici filtrace. Upozorňujeme, že veškeré zásahy do elektrické části nebo pevné instalace rozvodů smí provádět pouze osoba s odbornou způsobilostí. Správná písková filtrace instalace vyžaduje pravidelný proplach filtrace bazén pro udržení průzračnosti vody a správného provozního tlaku.
Jaký výkon čerpadla zvolit podle objemu bazénu a délky potrubí
Správný výkon čerpadla bazénu přímo ovlivňuje kvalitu vody, protože celkový objem bazénu by měl projít filtračním okruhem ideálně třikrát až čtyřikrát za den. Pro bazén o objemu 40 metrů krychlových zvolte zařízení s průtokem 10 až 14 metrů krychlových za hodinu. Při samotném procesu, jak připojit pískovou filtraci k bazénu, hraje zásadní roli také celková délka potrubí mezi skimmerem, čerpadlem a tryskou.
Pokud vzdálenost potrubí přesahuje 8 metrů, musíte zvolený výkon čerpadla zvýšit o 15 až 20 procent, abyste kompenzovali tlakové ztráty v systému. Tento princip platí univerzálně, ať už řešíte napojení filtrace na bazén Mountfield, nebo realizujete postup zapojení filtrace k bazénu Bestway. Poddimenzované čerpadlo nezajistí dostatečnou cirkulaci a filtrační písek bazén pak nečistoty zachytává neefektivně.
| Objem bazénu (m³) | Doporučený výkon (m³/h) | Vliv potrubí nad 8 m |
|---|---|---|
| do 20 m³ | 4 – 6 m³/h | navýšení o 20 % |
| 20 – 40 m³ | 8 – 12 m³/h | navýšení o 15 % |
| nad 40 m³ | 14+ m³/h | navýšení o 15 % |
Odborná rada: Pamatujte, že veškeré zásahy do elektrického zapojení filtrace bazén smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací. Mezi nejčastější chyby při zapojení filtrace k bazénu patří podcenění průměru hadic, což zbytečně zvyšuje odpor v systému a namáhá motor čerpadla. Čas provozu filtrace následně nastavte tak, aby voda v bazénu cirkulovala rovnoměrně po celou dobu koupací sezóny.
Kde a jak umístit filtrační jednotku kvůli optimálnímu provozu
Filtrační jednotka vyžaduje pro dlouhou životnost suchý a větraný prostor. Ideálním místem je technická místnost, zahradní domek nebo zapuštěná šachta, kde nehrozí zaplavení dešťovou vodou. Umístění filtrace přímo pod úroveň hladiny vody v bazénu zajistí přirozené zavodnění čerpadla, což minimalizuje riziko zavzdušnění systému. Optimální vzdálenost pískové filtrace od bazénu se pohybuje v rozmezí 2 až 5 metrů. Pokud je vzdálenost mezi bazénem a filtrací větší než 8 metrů, musíte použít čerpadlo s výkonem zvýšeným o 15 až 20 %, abyste zajistili dostatečnou cirkulaci vody.
Nejčastější chyby při zapojení filtrace k bazénu a jak se jim vyhnout
Pokud musíte umístit čerpadlo nad hladinu vody, nezbytností je kvalitní samonasávací čerpadlo a zpětná klapka na sacím potrubí. Zpětná klapka zabraňuje zpětnému chodu vody a udržuje čerpadlo neustále pod tlakem. Při výběru místa se vyhněte měkkým nebo nestabilním podkladům, které mohou způsobit vibrace a následné netěsnosti spojů. Mezi kritické chyby patří zejména příliš dlouhé či zúžené potrubí, absence zpětného ventilu a spuštění filtrace bez úvodního proplachu písku, což vede k zakalení vody.
- Zajistěte kolem jednotky dostatek místa pro manipulaci při výměně písku a proplach filtrace bazénu.
- Ujistěte se, že odvětrávání prostoru odvádí veškerou vlhkost, která by mohla poškodit elektrické komponenty.
- Písková filtrace instalace vyžaduje pevný, vodorovný podklad pro rovnoměrné usazení filtračního písku o zrnitosti 0,6 až 1,2 mm.
- Používejte potrubí s průměrem ideálně 50 mm, neboť zúžené profily výrazně snižují celkový výkon filtrace.
Odborná rada: Při návrhu potrubí dodržujte co nejkratší trasy. Příliš dlouhé vedení snižuje efektivní výkon čerpadla bazén a prodlužuje potřebný čas provozu filtrace pro dosažení čisté vody. Upozorňuji, že jakékoli zásahy do elektroinstalace a rozvodů smí provádět pouze osoba s příslušnou odbornou způsobilostí.
| Parametr | Doporučená hodnota |
|---|---|
| Vzdálenost od bazénu | 2 – 5 metrů |
| Zrnitost filtračního písku | 0,6 – 1,2 mm |
| Průměr potrubí | 50 mm |
| Proplach při nárůstu tlaku | 0,2 – 0,3 baru |
Jak správně provést první spuštění a proplach filtrace
První spuštění filtrace vyžaduje pečlivou přípravu, aby písková filtrace instalace fungovala efektivně a zajistila průzračnou vodu. Před zahájením provozu naplňte nádobu na filtrační písek bazén materiálem o zrnitosti 0,6 – 1,2 mm. Po naplnění zajistěte těsnost všech spojů a důkladně dotáhněte 6cestný ventil, který je srdcem celého systému. Spuštění filtrace bez předchozího proplachu nového písku je nejčastější chybou, která vede k zanesení bazénu jemnými nečistotami z filtračního média.
- Naplnění filtru – do nádoby nasypte filtrační písek bazén v množství doporučeném výrobcem, obvykle do dvou třetin objemu.
- Proplach (Backwash) – otočte 6cestný ventil do polohy Backwash a nechte vodu proudit 30 sekund, dokud není odtékající voda zcela čistá.
- Usazení (Rinse) – přepněte ventil do polohy Rinse a nechte zařízení běžet 15 až 20 sekund pro usazení písku.
- Spuštění filtrace – nastavte ventil do polohy Filter a zapněte čerpadlo, čímž zahájíte běžný provoz a čištění vody.
Odborná rada: Pokud vás zajímá, jak správně propláchnout filtraci bazénu a jak dlouho to trvá, vždy se řiďte vizuální kontrolou vody v průhledítku na ventilu. Proplach je nutné opakovat vždy, když tlak na manometru vzroste o 0,2 bar nad provozní hodnotu. Pamatujte, že veškeré zásahy do elektroinstalace čerpadla smí provádět pouze osoba s odbornou způsobilostí.
Nejčastější chyby při instalaci a jak se jim vyhnout
Nejčastější chyby při zapojení filtrace k bazénu a jak se jim vyhnout
Při instalaci pískové filtrace se často setkávám s podceněním hydraulických ztrát. Příliš dlouhé potrubí nad 8 metrů nebo zúžené průměry pod 50 mm výrazně snižují reálný výkon čerpadla bazénu a omezují průtok vody. Pokud umístíte filtraci nad úroveň hladiny bez zpětné klapky, riskujete zavzdušnění systému při každém vypnutí. Nedostatečně utažené spoje a špatně usazená těsnění jsou častou příčinou přisávání vzduchu, což poznáte podle bublinek v tryskách a hlučného chodu čerpadla. Nezapomeňte, že základem je vždy správný proplach filtrace bazénu před prvním spuštěním do okruhu, jinak riskujete vyplavení jemného prachu z filtračního písku přímo do bazénu.
- Používejte potrubí o průměru 50 mm, abyste předešli zbytečným ztrátám tlaku a udrželi optimální výkon čerpadla.
- Instalujte zpětnou klapku, pokud je čerpadlo umístěno výše než hladina vody v bazénu, zajistíte tím stálé zavodnění systému.
- Utahování spojů provádějte vždy ručně s kontrolou správného usazení těsnění, čímž eliminujete riziko přisávání vzduchu do sací větve.
- Proveďte důkladný proplach filtrace bazénu v režimu Backwash po dobu 30 sekund a následně 15 až 20 sekund v režimu Rinse, dokud nepoteče čistá voda.
- Sledujte čas provozu filtrace, který by měl při teplotě vody nad 25 °C činit 10 až 12 hodin denně pro zajištění průzračné vody.
| Problém | Doporučené řešení |
|---|---|
| Vzdálenost filtrace nad 8 m | Zvýšení výkonu čerpadla o 15 až 20 % |
| Tlak na manometru stoupl o 0,2 bar | Okamžitý proplach filtrace bazénu |
| Přisávání vzduchu do systému | Kontrola a dotažení všech spojů a těsnění |
| Zakalená voda po instalaci | Provedení cyklu Backwash a následně Rinse |
Odborná rada: Pamatujte, že veškeré zásahy do elektroinstalace bazénu smí provádět pouze osoba s odpovídající odbornou způsobilostí. Pokud si nejste jisti správným zapojením, vždy konzultujte schéma výrobce pro daný model filtrace.
Doporučená doba a frekvence provozu filtrace podle teploty vody
Správně nastavený čas provozu filtrace přímo ovlivňuje kvalitu vody a životnost náplně, kterou tvoří filtrační písek bazén. Doba provozu filtrace se vždy odvíjí od aktuální teploty vody, protože v teplejším prostředí se mnohem rychleji množí mikroorganismy. Pokud se ptáte, kolik hodin denně by měla být bazénová filtrace v provozu, řiďte se následujícími hodnotami pro zajištění průzračné vody v bazénu.
| Teplota vody | Doporučená doba provozu |
|---|---|
| Do 20 °C | 6 hodin denně |
| 20 až 25 °C | 8 hodin denně |
| Nad 25 °C | 10 až 12 hodin denně |
Údržba a proplach filtračního zařízení
Pravidelná údržba bazénové filtrace zahrnuje sledování manometru, který měří vnitřní tlak v nádobě. Proplach filtrace bazén provádějte preventivně jednou za 3 týdny, nebo ihned při zvýšení provozního tlaku o 0,2 až 0,3 baru oproti výchozí hodnotě. Zanedbání této činnosti patří mezi nejčastější chyby při provozu, které vedou k poklesu účinnosti systému. Pro optimální výkon čerpadla bazén doporučuji rozdělit celkový čas provozu filtrace do dvou až tří kratších cyklů během dne.
Odborná rada: Pokud provádíte zásahy do elektrického zapojení filtrace, vždy musí tyto práce vykonávat osoba s odbornou způsobilostí v elektrotechnice.
Údržba filtračního média a výměna během sezóny
Filtrační médium představuje klíčový prvek pro čistotu vody, proto vyžaduje pravidelnou údržbu a včasnou výměnu. Filtrační písek bazén obvykle ztrácí své ostré hrany po 2 až 3 letech provozu, kdy se zrnka obrousí a přestanou efektivně zachytávat nečistoty. Výměna média v tomto intervalu zajistí, že výkon čerpadla bazén bude využit naplno a voda zůstane průzračná. Pokud používáte moderní filtrační kuličky, proplachujte je čistou vodou vždy, když zaznamenáte pokles průtoku.
- Proplach filtrace bazén provádějte minimálně jednou za 14 dní, při vysokých teplotách vody i častěji.
- Čas provozu filtrace nastavte na minimálně 8 hodin denně, aby došlo k celkovému objemu přečerpání bazénu.
- Kontrolujte manometr na nádobě, který vám napoví, kdy je nutný zpětný proplach kvůli zanesení písku.
- Vyvarujte se nadměrnému dávkování vločkovačů, které mohou způsobit rychlé ucpání filtrační náplně.
Odborná rada: Při výměně písku vždy zkontrolujte stav vnitřních rozvodů a trysek ve dně nádoby, abyste předešli úniku filtračního materiálu do bazénu.
Specifika napojení filtrace u různých typů bazénů
Způsob, jakým provedete zapojení filtrace bazén, se zásadně liší podle konstrukce samotné nádrže. Zapuštěný bazén vyžaduje umístění filtrační jednotky ideálně do šachty pod úrovní hladiny, což umožňuje gravitační přítok vody. Při tomto řešení bývá písková filtrace instalace méně náročná na sání čerpadla. Naopak nadzemní bazén často vyžaduje instalaci technologie nad úrovní hladiny. V takovém případě je nezbytné použít samonasávací čerpadlo, které si vodu samo vytáhne, a zpětnou klapku, jež zabrání zpětnému chodu vody po vypnutí motoru.
Klíčové rozdíly v instalaci technologie
- Zapuštěný bazén: Filtrace je umístěna blíže hladině, což snižuje nároky na výkon čerpadla bazén.
- Nadzemní bazén: Vyžaduje samonasávací čerpadlo a zpětnou klapku pro udržení sloupce vody v potrubí.
- Údržba: U obou typů je nutný pravidelný proplach filtrace bazén a kontrola, zda filtrační písek bazén neobsahuje nečistoty.
- Provoz: Správný čas provozu filtrace se pohybuje mezi 6 až 8 hodinami denně v závislosti na teplotě vody.
Odborná rada: Při napojování bazénů typu Mountfield nebo Marimex vždy dodržujte průměry hadic uvedené výrobcem, abyste předešli přetížení motoru a zajistili optimální průtok vody. Upozorňuji, že zásahy do elektroinstalace bazénu smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Bezpečnostní opatření při instalaci a provozu filtrace
Bezpečnost při manipulaci s bazénovou technikou je prioritou, proto pamatujte, že veškeré elektrické připojení filtrace smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Systém musí být vždy napojen přes proudový chránič s vybavovacím proudem maximálně 30 mA, aby se předešlo riziku úrazu elektrickým proudem. Elektrické připojení filtrace vyžaduje správné uzemnění a důslednou ochranu proti vlhkosti, ideálně umístěním zařízení do suchého, zastřešeného prostoru.
Prevence rizik a správná údržba
Nejčastější chyby při zapojení filtrace k bazénu často pramení z podcenění těsnění spojů a nesprávného jištění. Bezpečnost provozu závisí na pravidelných preventivních kontrolách stavu kabeláže i samotného čerpadla.
- Kontrolujte těsnost spojů před každým spuštěním, abyste předešli úniku vody k elektroinstalaci.
- Udržujte okolí filtrace čisté a suché, zabraňte zaplavení čerpadla při dešti.
- Pravidelně čistěte filtrační písek bazén, aby nedocházelo k přetěžování motoru čerpadla.
- Sledujte správný výkon čerpadla bazén, který odpovídá objemu vaší vodní nádrže.
- Dodržujte doporučený čas provozu filtrace, který obvykle činí 6 až 8 hodin denně.
Možnosti automatizace filtrace
Automatizace filtrace výrazně zjednodušuje údržbu a zajišťuje konstantní kvalitu vody bez nutnosti manuálního zásahu. Systém využívá externí časovače nebo integrované řídicí jednotky, které hlídají optimální čas provozu filtrace v závislosti na objemu bazénu a teplotě vody. Pokročilé senzory kvality vody měří hodnotu pH a aktivního chloru, čímž automaticky spouští čerpadlo pouze v případě potřeby. Tato technologie optimalizuje výkon čerpadla bazénu a přináší úsporu elektrické energie až o 30 procent.
- Externí spínací hodiny – umožňují nastavení pevných cyklů filtrace podle teploty vody (6 až 12 hodin denně).
- Digitální řídicí jednotky – zajišťují plynulou regulaci otáček čerpadla pro snížení hlučnosti a spotřeby.
- Sonda pro měření redox potenciálu a pH – monitoruje chemickou rovnováhu vody v reálném čase.
- Moduly pro vzdálenou správu – umožňují kontrolu stavu filtrace a spínání čerpadla přes mobilní aplikaci.
| Komponenta automatizace | Hlavní přínos pro provoz |
|---|---|
| Časový spínač | Dodržení doporučené doby filtrace dle teploty vody |
| Frekvenční měnič | Snížení příkonu čerpadla při nižším průtoku |
| pH/Redox sonda | Přesné dávkování bazénové chemie dle aktuální potřeby |
Odborná rada: Při instalaci automatizace se vyvarujte nejčastější chyby, kdy senzory nejsou umístěny v průtokové cele, což vede k nepřesným měřením a chybnému dávkování chemie. Upozorňujeme, že veškeré zásahy do elektroinstalace bazénového okruhu smí provádět pouze osoba s příslušnou odbornou elektrotechnickou způsobilostí. Pravidelný proplach filtrace bazénu, prováděný jednou za 3 týdny nebo při nárůstu tlaku na manometru o 0,2 až 0,3 baru, zůstává i při plné automatizaci nezbytným krokem pro udržení čisté vody. Stejně tak pravidelně kontrolujte, zda je filtrační písek bazén v optimálním stavu a není zanesen nečistotami, které by snižovaly účinnost celého systému.
Časté dotazy
Kolik hodin denně by měla být bazénová filtrace v provozu?
Filtrace by měla běžet do 20 °C cca 6 hodin denně, při 20-25 °C asi 8 hodin a nad 25 °C 10-12 hodin denně.
Jak správně zapojit bazénovou filtraci?
Správné zapojení je Skimmer → čerpadlo → 6cestný ventil → filtr → zpět do bazénu s potrubím o průměru 50 mm.
Co je potřeba k prvnímu spuštění filtrace?
Je nutné naplnit filtr pískem 0,6-1,2 mm, provést 30 sekundový Backwash a 15-20 sekundový Rinse, pak přepnout na běžný provoz.
Jak často provádět proplach filtru?
Proplach filtru se doporučuje jednou za 3 týdny nebo při zvýšení tlaku na manometru o 0,2-0,3 baru.
Jaký výkon čerpadla je ideální pro bazén o objemu 40 m³?
Optimální výkon čerpadla je 10-14 m³/h, což umožňuje otočení vody za 3-4 hodiny.
Co způsobuje špatné napojení filtrace?
Dlouhé nebo zúžené potrubí a chybějící zpětný ventil mohou snižovat výkon a způsobovat přisávání vzduchu.
Jaká je ideální vzdálenost filtrace od bazénu?
Ideální vzdálenost je 2-5 metrů; při více než 8 metrech je potřeba výkon čerpadla zvýšit o 15-20 %.
Jaké jsou bezpečnostní zásady při instalaci filtrace?
Zajistěte správné uzemnění, ochranu proti vlhkosti a pravidelné kontroly technického stavu zařízení.
Může být filtrace umístěna nad hladinou vody?
Ano, ale je nutné použít samonasávací čerpadlo a zpětnou klapku, aby se zabránilo nasávání vzduchu.
Jak pečovat o filtrační médium během sezóny?
Pravidelně kontrolujte čistotu média, provádějte proplach a měňte písek každé 2-3 roky.
Jak často je potřeba vyměnit filtrační médium v pískové filtraci?
Doporučuje se vyměnit pískové filtrační médium přibližně každé 3 roky, aby byla zachována optimální filtrační schopnost.
Jak správně nastavit tlakový manometr na filtrační jednotce?
Manometr by měl být nastaven tak, aby při běžném provozu ukazoval tlak mezi 0,2 a 0,5 MPa; při překročení o 0,1 MPa je vhodné provést proplach filtrace.
