Bezpečnost pohybu osob ve veřejných prostorech přímo závisí na správném technickém provedení zábradlí podle platných norem ČSN. Dodržení předepsané výšky zábradlí na schodišti a optimální pozice madla jsou klíčové faktory, které účinně brání pádům a zajišťují stabilitu uživatelů. Tento přehled vám pomůže zorientovat se v závazných pravidlech pro zajištění bezpečnosti zábradlí, abyste předešli rizikům i případným revizním neshodám.
📌 To nejdůležitější
- Norma ČSN 74 3305 stanovuje výšky zábradlí podle pádové hloubky od 900 do 1200 mm.
- Pro pádovou hloubku do 3 m je minimální výška zábradlí 900 mm.
- Madla na stěně mají výšku 900-1200 mm, s dalšími madly pro děti ve výškách 400-700 mm.
- Podle nového stavebního zákona je od 1. 7. 2024 povinnost instalace zábradlí na rizikových okrajích.
- Okenní parapety s volným prostorem do 12 m musí mít zábradlí vysoké minimálně 850 mm a široké 200 mm.
Normy výšky zábradlí ve veřejném prostoru podle ČSN 74 3305
Norma ČSN 74 3305 definuje přesnou výšku zábradlí na základě pádové hloubky, tedy vzdálenosti mezi úrovní pochůzné plochy a úrovní pod ní. Dodržení těchto parametrů je klíčové pro zajištění bezpečnosti zábradlí ve veřejném prostoru a na všech přístupných komunikacích.
Jaká je normovaná výška zábradlí podle ČSN 74 3305?
Norma ČSN 74 3305 určuje minimální výšku zábradlí v závislosti na riziku pádu. Pro pádovou hloubku do 3 metrů musí být výška zábradlí minimálně 900 mm. V případě, že se pádová hloubka pohybuje mezi 3 a 12 metry, norma vyžaduje výšku 1000 mm. U prostorů s pádovou hloubkou nad 12 metrů se výška zvyšuje na 1100 mm a při pádové hloubce nad 30 metrů musí být zábradlí vysoké minimálně 1200 mm. Měření výšky zábradlí probíhá od horní hrany madla až k úrovni pochůzné plochy.
| Pádová hloubka (m) | Minimální výška zábradlí (mm) |
|---|---|
| do 3 m | 900 mm |
| od 3 do 12 m | 1000 mm |
| nad 12 m | 1100 mm |
| nad 30 m | 1200 mm |
Jak vysoké musí být zábradlí na veřejných místech?
Zjištění, jaká je normovaná výška zábradlí ve veřejném prostoru, je prvním krokem při projektování bezpečných staveb. Veřejný prostor klade vysoké nároky na bezpečnost zábradlí, protože se zde pohybuje velký počet osob. Kolik centimetrů musí mít zábradlí na veřejných místech tedy závisí výhradně na konkrétní pádové hloubce v daném místě. Správně instalované zábradlí na schodišti či terase musí odpovídat nejen výšce, ale i konstrukční pevnosti stanovené normou ČSN 74 3305.
Jaké jsou rozdíly ve výšce zábradlí podle pádové hloubky?
Výška zábradlí na balkóně nebo schodišti se postupně zvyšuje s rostoucí pádovou hloubkou, což přímo koreluje s mírou rizika vážného zranění při pádu. Norma ČSN 74 3305 a požadavky na ochranná zábradlí zajišťují, aby bariéra byla dostatečně vysoká pro zachycení těžiště dospělé osoby. Správná výška madla zábradlí je tedy proměnná hodnota, kterou nelze paušálně stanovit bez znalosti konkrétního terénu. Mezi časté chyby při instalaci zábradlí ve veřejném prostoru patří nedodržení těchto odstupňovaných výšek nebo nesprávné měření od nerovného povrchu podlahy.
Měření výšky a šířky zábradlí dle platných norem
Správné měření prvků zábradlí je klíčové pro dodržení technických požadavků, které definuje norma ČSN 74 3305. Dodržení těchto parametrů přímo ovlivňuje bezpečnost zábradlí a minimalizuje rizika spojená s pádovou hloubkou.
Jak se měří výška zábradlí podle platných norem?
Výška zábradlí se měří jako svislá vzdálenost od horní hrany madla k úrovni pochůzné plochy, na které osoba stojí. Při měření výšky zábradlí na schodišti se tato hodnota určuje z pomyslné spojnice hran jednotlivých schodišťových stupňů. Tato metoda zajišťuje, že výška madla zábradlí zůstává konstantní vzhledem k pohybu uživatele. Pro běžné pochůzné plochy ve veřejných budovách platí základní požadavky na výšku zábradlí na balkóně či terase, které se odvíjejí od celkové pádové hloubky. Pokud je pádová hloubka větší než 12 metrů, norma vyžaduje zvýšenou ochranu, aby byla zajištěna maximální bezpečnost zábradlí.
Jak se měří šířka zábradlí a mezery mezi prvky?
Šířka zábradlí se měří jako vzdálenost mezi vnějšími hranami horní plochy madla. Z hlediska bezpečnosti je zásadní i vnitřní uspořádání výplně zábradlí. Mezery mezi prvky musí splňovat bezpečnostní limity, které zabraňují propadnutí osob nebo uvíznutí částí těla. Při kontrole konstrukce se zaměřte na:
- šířku volných otvorů v zábradlí
- vzdálenost mezi svislými sloupky
- mezeru mezi spodní hranou zábradlí a podlahou
Správné měření šířky zábradlí zahrnuje kontrolu všech otvorů, kterými by mohlo dojít k nežádoucímu průchodu. Mezera mezi prvky nesmí dovolit průchod zkušebního tělesa o stanoveném průměru.
Jaké jsou bezpečnostní limity mezer mezi prvky zábradlí?
Ve veřejném prostoru platí přísná pravidla, aby mezera mezi prvky zábradlí nepředstavovala riziko. Podle platných norem nesmí být volná mezera v zábradlí větší než 100 mm. Tento limit vychází z požadavku, aby skrz otvor neprošla koule o průměru 100 mm, což chrání zejména malé děti před uvíznutím hlavy. Dodržení těchto rozměrů je základním předpokladem pro schválení konstrukce podle normy zábradlí ČSN. Jakékoli odchylky od těchto hodnot mohou vést k nebezpečným situacím, proto vždy ověřujte rozteč prvků v nejširším místě. Odborná instalace zohledňující tyto mezery je nezbytná pro veřejné prostory, školy i komerční objekty.
Normy pro madla na zábradlí včetně dětských madel
Správné osazení madel je klíčové pro bezpečnost zábradlí ve veřejném prostoru, přičemž norma ČSN 73 4001 definuje přesné parametry pro různé věkové skupiny. Dodržení těchto pravidel zajišťuje stabilitu při pohybu na schodištích a terasách.
Jaká je správná výška madla na zábradlí?
Hlavní madlo na zábradlí musí být umístěno ve výšce 900 až 1200 mm od úrovně podlahy či nosné hrany schodišťového stupně. Tato norma výška zábradlí veřejný prostor zaručuje dospělým uživatelům optimální oporu. Pro zajištění bezpečnosti dětí se instalují přídavná dětská madla, která musí splňovat specifické výškové limity.
Jaká je minimální světlá vzdálenost madla od stěny?
Světlá vzdálenost madla od stěny nebo jiné konstrukce musí činit minimálně 60 mm. Tento prostor je nezbytný pro bezpečný úchop rukou, aniž by došlo ke kontaktu s podkladem či riziku zaklínění prstů. Správná montáž madla dle normy ČSN 74 3305 předchází úrazům a zvyšuje stabilitu uživatelů při chůzi.
Jaká madla se doporučují pro děti?
Dětská madla se instalují v závislosti na věku uživatelů, aby byla zajištěna jejich bezpečnost na schodištích.
| Cílová skupina | Doporučená výška madla |
|---|---|
| Děti do 6 let | 400 až 500 mm |
| Děti do 12 let | 600 až 700 mm |
| Dospělí uživatelé | 900 až 1200 mm |
Při instalaci dbejte na to, aby výška madla zábradlí byla v celém průběhu schodiště konstantní. Pokud provádíte montáž ve veřejné budově, vždy konzultujte projektovou dokumentaci s odborně způsobilou osobou, která posoudí shodu s platnými předpisy.
Právní požadavky a bezpečnostní normy od 1. 7. 2024
Od 1. 7. 2024 nabyla účinnosti nová legislativa, která zásadně upravuje povinnost instalace zábradlí na všech pochozích plochách s rizikem pádu. Stavební zákon 283/2021 Sb. spolu s vyhláškou 146/2024 Sb. přesně definují, kdy je nutné instalovat zábradlí podle platných norem. Hlavním cílem je zajistit bezpečnost zábradlí v místech s vyšší pádovou hloubkou zábradlí, kde hrozí nebezpečí úrazu. Pravidla pro výšku zábradlí ve veřejných budovách se řídí striktními technickými parametry, které zohledňují provozní zatížení prostor.
Při návrhu a realizaci musíte zohlednit následující technické parametry:
- Norma zábradlí ČSN 74 3305 stanovuje minimální výšku zábradlí na schodišti a balkóně podle míry rizika pádu.
- Vyhláška 146/2024 Sb. nově specifikuje požadavky na zábradelní zarážku, která brání sklouznutí nohy nebo pádu předmětů.
- Maximální povolená mezera mezi prvky zábradlí musí být taková, aby nedošlo k prostrčení hlavy nebo těla dítěte.
- Výška madla zábradlí se měří od úrovně pochozí plochy a musí zajišťovat bezpečný úchop pro všechny uživatele.
Upozorňuji, že jakékoliv zásahy do nosných konstrukcí nebo instalace trvalých bezpečnostních prvků ve veřejném prostoru smí provádět pouze osoba s odbornou způsobilostí. Nedodržení těchto norem může vést k nezkolaudování stavby nebo k právní odpovědnosti majitele objektu za případný úraz. Pokud plánujete rekonstrukci, vždy konzultujte projektovou dokumentaci s autorizovaným inženýrem, který posoudí konkrétní pádovou hloubku zábradlí.
Normy a požadavky pro zábradlí u okenních parapetů
Pokud okenní parapet v budově tvoří hranu volného prostoru, musíte podle normy ČSN 74 3305 zajistit bezpečnost zábradlí. Tato norma výška zábradlí veřejný prostor definuje na základě pádové hloubky, tedy vzdálenosti mezi úrovní podlahy a přilehlým terénem nebo nižší úrovní konstrukce. Pokud je parapet nižší než 850 mm od podlahy, je instalace zábradlí povinná, aby byla zajištěna ochrana osob.
Při instalaci dbejte na to, aby šířka parapetu činila minimálně 200 mm. V situacích, kdy je pádová hloubka zábradlí do 12 metrů, musí mít zábradlí minimální výšku 850 mm. Pokud však pádová hloubka přesahuje 12 metrů, zvyšuje se požadavek na minimální výšku zábradlí na 900 mm. Tyto zásady platí obdobně i pro výšku zábradlí na balkóně podle českých norem, kde je kladen důraz na zamezení přelezení či pádu.
| Pádová hloubka | Minimální výška zábradlí | Minimální šířka parapetu |
|---|---|---|
| do 12 metrů | 850 mm | 200 mm |
| nad 12 metrů | 900 mm | 200 mm |
Odborná rada: Při montáži vždy kontrolujte, zda použitý materiál a kotvení odpovídají normě ČSN 74 3305 a požadavkům na ochranná zábradlí. Jakékoli zásahy do nosných konstrukcí při instalaci zábradlí by měla provádět osoba s odbornou způsobilostí. Správná výška madla zábradlí je klíčová pro stabilitu a bezpečný pohyb osob v blízkosti prosklených ploch.
Doporučení pro design a estetiku zábradlí ve veřejném prostoru
Design zábradlí ve veřejném prostoru zásadně ovlivňuje celkovou estetiku a vnímání okolního prostředí. Při výběru prvků se zaměřte na materiály zábradlí, které zajišťují vysokou trvanlivost při zachování vizuální čistoty. Pamatujte, že bezpečnost zábradlí je vždy prioritou, proto musí každý konstrukční prvek splňovat normu zábradlí ČSN 74 3305, která definuje parametry pro pádovou hloubka zábradlí v závislosti na provozu.
Při návrhu se řiďte těmito zásadami:
- Volte materiály odolné vůči vlivům počasí a vandalismu, jako je nerezová ocel nebo žárově zinkovaná ocel.
- Respektujte pravidla pro výšku zábradlí ve veřejných budovách, kde standardně platí výška zábradlí na schodišti minimálně 1000 mm.
- Sledujte správnou výšku madla zábradlí, která se musí pohybovat v rozmezí 900 až 1100 mm.
- Implementujte praktické tipy pro výběr zábradlí s ohledem na normu výšky, aby design nenarušoval průhlednost a bezpečnost prostoru.
Odborná rada: Častou chybou při instalaci zábradlí ve veřejném prostoru je nedostatečné ukotvení do podkladní konstrukce, což snižuje statickou stabilitu celého systému. Kvalitní design by měl vždy harmonicky doplňovat architekturu budovy a zároveň poskytovat uživatelům pocit bezpečí při každodenním pohybu.
Údržba a kontrola bezpečnosti zábradlí
Pravidelná údržba zábradlí je klíčová pro zajištění dlouhodobé stability a ochranu uživatelů. Kontrola zábradlí by měla probíhat minimálně jednou ročně, ideálně v rámci pravidelných revizí budovy, aby se předešlo nehodám způsobeným degradací materiálu. Při prohlídce se zaměřte na pevnost kotvení, celistvost svarů a případnou korozi, která oslabuje nosné prvky. Nezapomínejte ani na ověření, zda výška zábradlí na schodišti či výška madla zábradlí stále odpovídá projektu a normě zábradlí ČSN.
Prevence a časté chyby při montáži
Mezi časté chyby při instalaci zábradlí ve veřejném prostoru patří nedostatečné dimenzování kotevních prvků a nedodržení předepsaných rozestupů mezi sloupky. Pokud narazíte na uvolněné spoje nebo rozsáhlou korozi, doporučuji přizvat autorizovaného technika.
- Vizuální inspekce – prověřte celistvost povrchové úpravy a hledejte známky koroze v místech kotvení do podkladu.
- Mechanické testování – vyzkoušejte pevnost madla a výplní mírným tlakem, zda se konstrukce nepohybuje.
- Měření parametrů – ověřte, zda aktuální výška zábradlí na balkóně či schodišti splňuje bezpečnost zábradlí vzhledem k pádové hloubce.
- Dokumentace stavu – veďte si záznam o každé prohlídce, který slouží jako podklad pro případnou pojistnou událost.
Pamatujte, že veškeré zásahy do nosných částí zábradlí smí provádět pouze osoba s odbornou způsobilostí. Správně provedená kontrola včas odhalí vady, které by mohly ohrozit bezpečnost osob pohybujících se ve veřejném prostoru.
Specifické požadavky pro historické objekty
Historické objekty a památkově chráněné budovy představují specifickou kategorii, kde nelze vždy bezvýhradně aplikovat standardní normu zábradlí ČSN 74 3305. Památková ochrana často klade důraz na zachování autenticity, což ovlivňuje celkovou estetiku zábradlí i jeho konstrukční provedení. V situacích, kdy historická konstrukce neumožňuje dodržet standardní výšku zábradlí na schodišti nebo balkóně, lze po dohodě s dotčenými orgány využít odchylky od norem.
Při návrhu úprav vždy prioritně konzultujte záměr s památkovým úřadem a místním stavebním úřadem. I v případě povolených výjimek musí být bezpečnost zábradlí zajištěna jinými technickými prostředky, jako je například instalace dodatečného vnitřního madla nebo zvýšení odolnosti výplní. Pamatujte, že pádová hloubka zábradlí zůstává klíčovým parametrem posuzování rizika bez ohledu na stáří objektu. Správná výška madla zábradlí musí být vždy kompromisem mezi památkovou hodnotou a ochranou návštěvníků.
Odborná rada: Dokumentujte každý technický detail a písemné vyjádření památkářů, abyste předešli problémům při kolaudaci nebo budoucích kontrolách.
Nové materiály a technologie a jejich vliv na normy
Vliv moderních materiálů na konstrukční požadavky

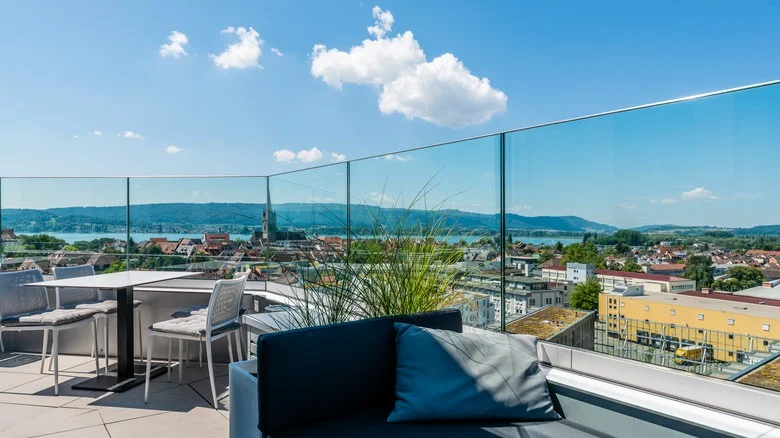

Použití moderních materiálů, jako je vrstvené bezpečnostní sklo nebo vysokopevnostní kompozity, vyžaduje přísné dodržování předpisů, zejména pokud jde o normu ČSN 74 3305. Zatímco estetické možnosti těchto materiálů jsou široké, bezpečnost zábradlí zůstává prioritou bez ohledu na zvolené konstrukční řešení. Skleněné výplně musí vždy splňovat požadavky na odolnost proti nárazu a průrazu, což přímo ovlivňuje pádovou hloubku zábradlí v rizikových prostorech.
Při montáži kompozitních systémů je nutné brát v úvahu dilataci materiálů a pevnost kotvení, aby byla dodržena požadovaná výška zábradlí na schodišti i balkóně. Normy zábradlí ČSN stanovují jasné limity pro výšku madla zábradlí, které musí zůstat stabilní i při použití netradičních materiálů. Správný návrh a odborná instalace zaručují, že výsledná konstrukce odpovídá bezpečnostním standardům pro veřejné budovy a poskytuje spolehlivou ochranu uživatelům. Pamatujte, že veškeré zásahy do nosných konstrukcí musí provádět pouze osoba s odbornou způsobilostí.
Časté dotazy a odpovědi k normám výšky zábradlí ve veřejném prostoru
Tato sekce FAQ shrnuje klíčové informace o normách zábradlí ČSN. Upozorňuji, že jakékoliv zásahy do nosných konstrukcí a bezpečnostních prvků smí provádět pouze osoba s odbornou způsobilostí.
Otázka: Jak vysoké musí být zábradlí ve veřejném prostoru podle ČSN?
Podle ČSN 74 3305 musí být zábradlí 900 mm pro pádovou hloubku do 3 m, 1000 mm pro 3-12 m, 1100 mm nad 12 m a 1200 mm nad 30 m.
Otázka: Jak se měří výška zábradlí?
Výška se měří jako svislá vzdálenost od horní hrany zábradlí k povrchu pochůzné plochy nebo spojnici nezkosených hran stupňů.
Otázka: Jaká je správná výška madla na zábradlí ve veřejných prostorách?
Madla se umisťují ve výšce 900-1200 mm nad pochůznou plochou, s dětskými madly ve výškách 400-500 mm a 600-700 mm podle věku.
Otázka: Kdy je nutné instalovat zábradlí podle platných norem?
Od 1. 7. 2024 je podle stavebního zákona č. 283/2021 Sb. povinné zábradlí na okrajích pochozích ploch s rizikem pádu.
Otázka: Jaká je minimální šířka okenního parapetu s bezpečnostním zábradlím?
Minimální šířka parapetu je 200 mm, přičemž zábradlí musí být minimálně 850 mm vysoké pro pádovou hloubku do 12 m.
Otázka: Jaké jsou požadavky na vzdálenost mezi madlem a konstrukcí zábradlí?
Minimální světlá vzdálenost mezi madlem a konstrukcí zábradlí musí být 60 mm pro bezpečné uchopení.
Otázka: Jaké materiály se používají pro zábradlí ve veřejném prostoru?
Často se používají nerezová madla AISI 316 o rozměrech 42,4 x 2 mm a nerezové profily 40 x 40 x 2 mm pro pevnost a odolnost.
Otázka: Jaká zatížení musí zábradlí ve veřejném prostoru vydržet?
Zábradlí musí odolávat zatížení 1,0 kN/m pro běžný provoz a 5,0 kN/m v intenzivním provozu jako jsou koncertní haly.
Otázka: Jaké jsou normy pro výšku zábradlí na balkónech?
Výška zábradlí na balkónech se řídí pádovou hloubkou a musí být minimálně 900 mm pro pádovou hloubku do 3 m.
Otázka: Jaká jsou doporučení pro údržbu zábradlí?
Doporučuje se provádět kontrolu pevnosti a koroze alespoň jednou ročně a opravovat zjištěné závady.
Otázka: Jaké normy platí pro madla ve veřejných budovách?
Platí norma ČSN 73 4001, která doporučuje průměr madel 35-45 mm pro dospělé a 25-32 mm pro děti do 12 let.
Otázka: Jaké jsou chyby při instalaci zábradlí ve veřejném prostoru?
Časté chyby jsou nesprávná výška, nedodržení bezpečných mezer, nevhodné materiály a nedostatečné upevnění.
Otázka: Jaké jsou výškové odchylky pro zábradlí v historických objektech?
V historických objektech jsou možné odchylky od standardů kvůli památkové ochraně, vždy je nutná konzultace s památkáři.
Otázka: Jaké jsou nové trendy v materiálech zábradlí?
Používají se sklo a kompozity, které vyžadují specifické konstrukční normy pro bezpečnost a estetiku.
Otázka: Jaká je maximální povolená mezera mezi prvky zábradlí podle ČSN?
Mezera nesmí umožnit průchod tělesa o průměru 100 mm, aby se zabránilo průchodu dětí.
