Správné dimenzování rastru pod sádrokartonové desky přímo ovlivňuje tuhost konstrukce a zabraňuje vzniku prasklin ve spojích. Při montáži sádrokartonového rastru rozhoduje o výsledné stabilitě nejen rozteč profilů, ale i volba mezi jednoduchým, dvojitým nebo křížovým roštem.
📝 Hlavní myšlenky
- Standardní rozteč svislých R-CW profilů je 600 mm nebo 625 mm podle šířky sádrokartonových desek.
- Obvodové R-UW profily se upevňují maximálně do vzdálenosti 800 mm, první upevnění nesmí být dále než 200 mm od rohu.
- CD profily v podhledech se kladou ve vzdálenosti 41,5 cm nebo 50 cm, dle šířky desek 125 cm.
- Vruty pro opláštění sádrokartonu 12,5 mm mají délku 25 mm pro jednovrstvé opláštění a minimálně 45 mm pro dvojité.
- Přímé závěsy se umísťují ve vzdálenosti 1000-1200 mm v montážním směru a 400-500 mm v kolmém směru.
Standardní rozměry a rozteče rastru pro sádrokartonové příčky
Standardní rozměry rastru pro sádrokartonové příčky vycházejí z šířky desek a požadavků na stabilitu konstrukce. Základem je dodržení rozteče svislých R-CW profilů 600 mm nebo 625 mm a pevné kotvení obvodových profilů do podlahy, stropu a stěn.
Rozteč svislých profilů R-CW
Svislé R-CW profily tvoří nosnou kostru příčky a jejich rozteč profilů musí odpovídat šířce sádrokartonových desek. Standardně se volí rozteč 600 mm pro desky šířky 1200 mm, nebo 625 mm pro desky šířky 1250 mm. Tato přesná vzdálenost zajišťuje, že hrany desek vždy dosednou na střed profilu. Při realizaci, kdy se plánuje dvojitý rastr na sádrokarton nebo zvýšená akustika sádrokartonových konstrukcí, se postupuje podle projektové dokumentace.
Upevnění obvodových R-UW profilů
Obvodové R-UW profily vymezují prostor příčky a musí být ukotveny s maximální roztečí 800 mm. První upevnění profilu k rohu konstrukce nesmí překročit vzdálenost 200 mm, aby byla zajištěna dostatečná tuhost v kritických místech. Pro montáž sádrokartonového rastru do betonu či plných cihel se používají plastové natloukací hmoždinky o průměru 6 až 8 mm. Upevnění profilů sádrokarton vyžaduje také podlepení obvodových profilů akustickou páskou, která eliminuje přenos vibrací do přilehlých stěn.
| Prvek konstrukce | Typ profilu | Maximální rozteč (mm) |
|---|---|---|
| Svislá stojina | R-CW | 600 nebo 625 |
| Obvodový rám | R-UW | 800 |
| Kotvení profilu | Hmoždinka | 800 |
Odborná rada: Při montáži dbejte na to, aby byly R-CW profily v R-UW profilech volně zasunuty a nebyly k nim pevně přišroubovány, což umožňuje dilataci konstrukce při změnách teploty a vlhkosti.
Rozměry rastru u sádrokartonových podhledů a stropů
Správně zvolené rozměry rastru pro sádrokartonové podhledy a stropy zajišťují stabilitu konstrukce a eliminují riziko vzniku trhlin v tmelených spojích. Při návrhu je nutné zohlednit typ konstrukce a tloušťku opláštění, přičemž standardní rozměry rastru na sádrokarton se odvíjejí od šířky desek.

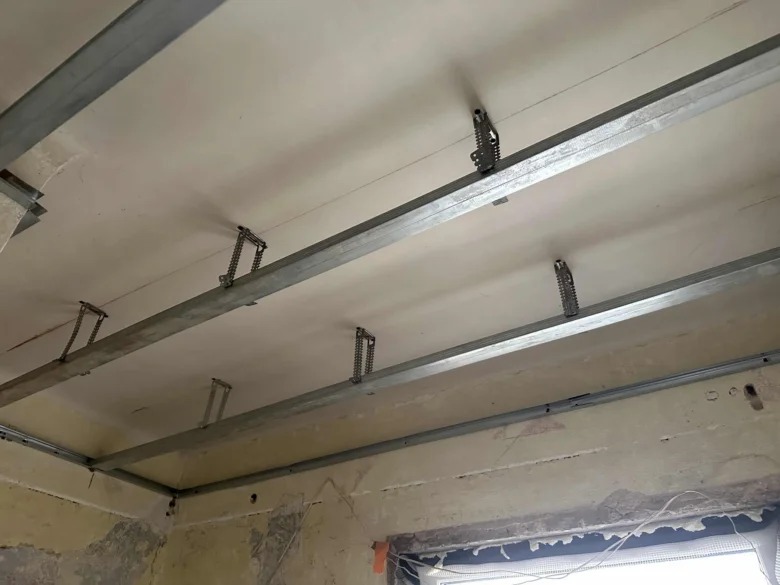

Rozměry CD profilů
Při montáži sádrokartonového rastru v podhledech instalujte CD profily rovnoběžně v osových vzdálenostech podle šířky použitých desek. Pro standardní desky o šířce 1250 mm se volí rozteč profilů 41,5 cm, což odpovídá třem polím na šířku desky. Pokud pracujete s jinými formáty nebo vyžadujete vyšší únosnost, lze použít rozteč 50 cm. Důsledné dodržení těchto rozměrů je klíčové pro správné upevnění profilů sádrokartonu a následné šroubování sádrokartonu.
Rozmístění přímých závěsů
Přímé závěsy přenášejí váhu podhledu do nosné konstrukce stropu a jejich rozmístění ovlivňuje celkovou tuhost. V montážním směru profilů dodržujte rozteč závěsů 1000 až 1200 mm. V kolmém směru, tedy mezi jednotlivými řadami CD profilů, rozmístěte závěsy v rozmezí 400 až 500 mm. U křížových roštů, kde využíváte dvojitý rastr na sádrokarton, se primární CD profily montují s roztečí 1000 mm.
| Typ konstrukce | Rozteč CD profilů | Rozteč závěsů (směr) |
|---|---|---|
| Jednoduchý rošt | 41,5 cm | 1000 mm |
| Křížový rošt | 50,0 cm | 1200 mm |
| Dvojitý rošt | 100,0 cm | 1000 mm |
Odborná rada: Při tvorbě konstrukce vždy kontrolujte rovinnost pomocí laserové vodováhy a dbejte na to, aby upevnění profilů sádrokartonu bylo pevné a bez vůle v závěsech. Doporučené rozměry křížového roštu pro sádrokarton výrazně zlepšují akustické vlastnosti místnosti a snižují riziko průhybu podhledu v čase.
Montážní detaily a spojování profilů
Správná montáž sádrokartonového rastru vyžaduje přesné dodržení technologických postupů při spojování profilů i následném kotvení desek. Dodržení těchto pravidel zajišťuje stabilitu konstrukce a správnou akustiku sádrokartonových konstrukcí.
Délka a nasazení R-CW profilů
Při přípravě svislé konstrukce je klíčové přesné měření profilů. R-CW profily řežte vždy o 10 až 15 mm kratší, než je čistá vzdálenost mezi vodicími R-UW profily na podlaze a stropě. Tato vůle umožní snadné nasazení svislých prvků do rastru bez pnutí a deformací. Při realizaci stěn vždy zohledněte, zda používáte jednovrstvý nebo dvojitý rastr na sádrokarton, neboť tyto varianty ovlivňují celkovou tloušťku a únosnost příčky.
Spojování CD profilů a šroubování sádrokartonu
Pro prodloužení CD profilů v podhledových konstrukcích používejte výhradně certifikované vnitřní spojky, které zajistí pevné lineární spojení. Při montáži sádrokartonu postupujte podle následujících zásad:
- Vyrovnání rastru – zajistěte vodorovnost a svislost všech profilů pomocí vodováhy.
- Upevnění profilů sádrokarton – zafixujte profily pomocí samořezných šroubů k obvodovému rámu.
- Šroubování sádrokartonu – umisťujte šrouby v rozteči 15 až 17 cm u okrajů desek a 20 až 25 cm ve zbytku plochy.
Dodržení těchto rozestupů je nezbytné pro eliminaci praskání spojů. Praktické rady k rozměrům roštu při práci se sádrokartonem vždy doporučují kontrolovat pevnost každého spoje, zejména u křížového roštu, kde se profily kříží v různých výškových úrovních.
Akustické vlastnosti a izolace rastru
Akustika sádrokartonových konstrukcí přímo závisí na správném návrhu nosného roštu a použití těsnicích prvků, které přerušují přenos akustického vlnění mezi konstrukcí a okolím. Správné rozměry rastru pro sádrokartonové příčky hrají zásadní roli v celkové tuhosti a izolačních schopnostech stěny. Upozorňujeme, že veškeré zásahy do nosných konstrukcí a elektroinstalací v rámci SDK příček smí provádět pouze osoba s odbornou způsobilostí.
Funkce pěnového těsnění na UD profilech
Samolepicí pěnové těsnění představuje klíčový prvek pro dosažení vysoké zvukové izolace. Aplikuje se na zadní stranu všech obvodových UD profilů, které přiléhají k podlaze, stropu nebo stěnám, čímž vytváří pružnou bariéru. Toto těsnění efektivně eliminuje přenos mechanických vibrací z nosné konstrukce objektu do sádrokartonové stěny. Bez této vrstvy vznikají akustické mosty, které výrazně zhoršují celkovou akustiku místnosti a snižují schopnost sádrokartonu tlumit hluk. Napojení konstrukcí na okolní stěny a stropy se následně vyplňuje pružným akrylovým tmelem, který dilatuje a zamezuje vzniku trhlin.
Vliv rozměrů rastru na akustickou izolaci
Rozměry rastru pro sádrokartonové konstrukce přímo ovlivňují stabilitu i schopnost izolace. Zatímco standardní rozměry rastru na sádrokarton využívají rozteče svislých CW profilů 600 mm, pro vyšší akustické nároky se často volí hustší rošt.
- Menší rozteč profilů zvyšuje celkovou stabilitu konstrukce a zlepšuje vzduchovou neprůzvučnost.
- Dvojitý rastr na sádrokarton umožňuje oddělení opláštění od nosné konstrukce a výrazně snižuje přenos vibrací.
- Křížový rošt sádrokarton rozměry optimalizuje pro rovnoměrné rozložení hmotnosti desek, kdy primární CD profily instalujete po 100 cm a sekundární CD profily ve vzdálenosti 40 až 50 cm.
- Správné upevnění profilů sádrokarton zajistí, že minerální izolace vkládaná mezi profily bude vyplňovat prostor bez dutin, které by snižovaly akustický útlum.
Odborná rada: Při návrhu akustických příček vždy zvažte vliv tloušťky desek a výplňové izolace, protože rozměry sádrokartonu a hustota roštu společně tvoří jeden funkční celek. Pro dosažení optimálních výsledků dodržujte maximální rozteč upevnění obvodových profilů 800 mm, přičemž první upevnění nesmí být dále než 200 mm od rohu místnosti.
Úpravy a atypické rozměry rastru pro speciální konstrukce
Při realizaci netradičních tvarů musíte vždy přizpůsobit rastr rošt na sádrokarton rozměry konkrétnímu projektu, aby byla zajištěna dlouhodobá stabilita a pevnost konstrukce. Správné plánování rozměrů roštu pro sádrokartonové konstrukce vyžaduje v těchto případech individuální přístup k roztečím i upevnění profilů sádrokarton.
Rozměry rastru pro zakřivené plochy
Vytvoření oblouků vyžaduje použití speciálních flexibilních profilů, které nahrazují standardní tuhé prvky. Zakřivený rastr vzniká zkrácením osových vzdáleností mezi profily, často až na 200 až 300 mm, aby deska sádrokartonu kopírovala požadovaný rádius bez pnutí. Při montáži sádrokartonového rastru pro zakřivené plochy nezapomeňte na:
- hustší kotvení profilů do nosné konstrukce
- použití ohýbatelných sádrokartonových desek s menší tloušťkou
- důsledné zajištění rigidity pomocí křížového roštu sádrokarton rozměry
Specifické požadavky na atypické konstrukce
Atypické konstrukce vyžadují plánování rozměrů rastru s ohledem na výslednou statiku a zatížení. Pokud plánujete dvojitý rastr na sádrokarton nebo složité podhledy, vždy dodržujte předepsané rozměry sádrokartonu a nosnost použitých závěsů. U složitých geometrických tvarů provádějte individuální statický výpočet pro každý nosný profil.
Odborná rada: Pamatujte, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí.
Časté dotazy o rozměrech rastru pro sádrokarton
Správná montáž sádrokartonového rastru vyžaduje dodržení technických norem pro rozměry sádrokartonu a rozteče profilů. Při výběru konstrukce se často chybuje v podcenění hustoty roštu, což vede k praskání spojů. Zde naleznete odpovědi na nejčastější otázky z praxe.
Otázka: Jak se dělá rastr na sádrokarton?
Rastr se skládá z R-UW a R-CW profilů s roztečí 600 nebo 625 mm, upevněných hmoždinkami do vzdálenosti max. 800 mm, první upevnění do 200 mm od rohu.
Otázka: Jak daleko od sebe se dávají šrouby do sádrokartonu?
Šrouby se dávají ve vzdálenosti 15-17 cm u okrajů desek a 20-25 cm v ploše, délka šroubů pro jednovrstvé opláštění je 25 mm.
Otázka: Po kolika centimetrech se dávají CD profily?
CD profily se kladou s roztečí 41,5 cm pro desky šířky 125 cm nebo alternativně 50 cm.
Otázka: Jaká je doporučená rozteč upevnění obvodových profilů?
Obvodové R-UW profily se upevňují maximálně do vzdálenosti 800 mm, první upevnění nesmí být dále než 200 mm od rohu.
Otázka: Jaký je rozdíl v rozměrech rastru pro příčky a podhledy?
Příčky používají rozteč R-CW 600 nebo 625 mm, podhledy CD profily ve vzdálenosti 41,5 nebo 50 cm s přímými závěsy vzdálenými 1000-1200 mm.
Otázka: Jak se spojují CD profily?
CD profily se spojují vnitřními spojkami, které zajišťují pevnost a stabilitu konstrukce.
Otázka: Jak ovlivňuje rozměr rastru akustiku sádrokartonové konstrukce?
Pěnové těsnění na UD profilech eliminuje vibrace a zlepšuje vzduchovou neprůzvučnost, menší rozteče profilů zvyšují akustickou izolaci.
Otázka: Jaké jsou rozměry rastru pro atypické nebo zakřivené konstrukce?
Pro zakřivené plochy se používají flexibilní profily s roztečí 400-500 mm, upravené rozměry zajišťují stabilitu a snadné tvarování.
Otázka: Jak dlouhé mají být šrouby pro dvojité opláštění sádrokartonu?
Délka šroubů pro dvojité opláštění musí být minimálně 45 mm, aby zajistily pevné uchycení.
Otázka: Jak se montují přímé závěsy u sádrokartonových podhledů?
Přímé závěsy se rozmísťují ve směru profilů v rozteči 1000-1200 mm a ve směru kolmém 400-500 mm pro stabilní zavěšení podhledu.
Otázka: Jaká je doporučená vzdálenost mezi šrouby u okrajů sádrokartonových desek?
Šrouby u okrajů desek se umisťují ve vzdálenosti 15-17 cm, aby bylo opláštění pevné a rovnoměrné.
Otázka: Jaká je doporučená vzdálenost mezi upevněními R-UW profilů?
Upevnění R-UW profilů se dělají maximálně do vzdálenosti 800 mm, první upevnění nesmí být dále než 200 mm od rohu.
Otázka: Jaký typ upevnění se používá pro obvodové profily?
Používají se plastové natloukací hmoždinky o průměru 6-8 mm a délce 40-60 mm, případně vruty do dřeva či betonu podle podkladu.
Otázka: Jaké jsou doporučené rozměry rastru pro dvojitý sádrokarton?
Pro dvojitý sádrokarton se často používá dvojitý křížový rošt sádrokarton rozměry s primárními CD profily po 100 cm a sekundárními ve vzdálenosti 40-50 cm.
Otázka: Jaké jsou doporučené rozměry spár mezi sádrokartonovými deskami a stěnami?
Mezi deskami a stěnami se ponechává spára cca 0,5 cm pro následné zatmelení a dilataci.
Upozornění: Zásahy do elektroinstalace a plynových rozvodů skrytých v konstrukcích smí provádět pouze osoba s příslušnou odbornou způsobilostí.
