Správné schéma zapojení radiátorů topení zásadně ovlivňuje efektivitu vytápění i rovnoměrné rozložení tepla v místnosti. Volba konkrétní metody, jako je spodní připojení radiátoru nebo boční varianty, závisí na vedení potrubí a typu instalovaných ventilů radiátorů. Kvalitní montáž radiátorů vyžaduje přesné dodržení technických norem a správné osazení regulačních prvků, které zajistí dlouhodobý a bezproblémový provoz celého systému.
Nejpodstatnější body
- Spodní připojení radiátorů má standardní rozteč trubek 50 mm.
- Horní hrana radiátoru by měla být minimálně 10 cm pod okenním parapetem, spodní hrana 15 cm nad podlahou.
- Termostatické ventily a hlavice jsou klíčové komponenty pro regulaci teploty.
- Křížové zapojení umožňuje přívod a zpátečku na opačných stranách radiátoru.
- Výrobce Herz poskytuje na kompletní systém záruku 5 let.
Základní typy připojení radiátorů topení
Volba správného zapojení zásadně ovlivňuje tepelný výkon a efektivitu vytápění vašeho domu. Mezi hlavní typy připojení radiátorů topení patří spodní, boční a křížové zapojení, přičemž každé z nich vyžaduje specifické ventily radiátorů pro správnou regulaci průtoku vody. Pokud hledáte, jak vypadá schéma zapojení radiátorů topení, nejčastěji se setkáte s integrovaným ventilem u moderních deskových těles.
Charakteristika připojovacích systémů
Spodní připojení radiátoru je v současnosti nejrozšířenějším standardem, zejména u modelů jako KORADO RADIK VKM8. Tento systém využívá standardizovanou rozteč potrubí 50 mm, což usnadňuje montáž radiátorů a skryté vedení trubek v podlaze nebo stěně. Boční připojení radiátoru naproti tomu vede přívodní a vratné potrubí na jedné straně tělesa, což je ideální pro starší rozvody. U radiátorů s délkou nad 2 000 mm doporučuji křížové zapojení, kdy přívod a zpátečka ústí na opačných stranách, čímž zajistíte rovnoměrné prohřátí celé plochy. V koupelnách nebo přechodných prostorech lze využít elektrické topidlo, které se instaluje do spodní části radiátoru a funguje nezávisle na teplovodním systému.
| Typ připojení | Typické využití | Hlavní výhoda |
|---|---|---|
| Spodní (rozteč 50 mm) | Moderní novostavby | Estetika a skryté rozvody |
| Boční | Rekonstrukce a starší domy | Snadná instalace na stávající trubky |
| Křížové | Dlouhé radiátory | Maximální tepelný výkon tělesa |
Odborná rada: Pamatujte, že jakékoliv zásahy do plynových či teplovodních rozvodů smí provádět pouze osoba s odbornou způsobilostí. Po instalaci vždy nezapomeňte na důkladné odvzdušnění radiátorů, aby topný systém pracoval bez hlučnosti a s plnou účinností.
Montáž a instalace radiátorů podle schématu
Správná montáž radiátorů vyžaduje pečlivou přípravu a přesné dodržení technologických postupů. Pokud se ptáte, jak zapojit radiátor do topení krok za krokem, následující instrukce vám poskytnou potřebný technický základ pro úspěšnou instalaci.
Doporučená výška zavěšení radiátoru
Správná výška zavěšení radiátoru je klíčová pro zajištění optimální tepelné cirkulace v místnosti. Horní hrana radiátoru by měla být umístěna přibližně 10 cm pod parapetem okna, zatímco spodní hrana musí končit minimálně 15 cm nad úrovní podlahy. Toto umístění umožňuje volný průtok vzduchu kolem tělesa, čímž se minimalizuje tepelná ztráta přes prosklené plochy a zabraňuje se rosení oken. Dodržení těchto rozměrů zároveň usnadňuje budoucí údržbu a případné odvzdušnění radiátorů bez kolizí s nábytkem či podlahovou krytinou.
Postup instalace radiátoru podle schématu
Před zahájením prací si připravte základní nářadí, jako je vodováha, vrtačka, klíče na ventily a těsnicí materiál (teflonová páska či konopí). Upozorňujeme, že zásahy do rozvodů topení smí provádět pouze osoba s odbornou způsobilostí, proto při složitějších úkonech zvažte pomoc instalatéra.
- Zaměření a vrtání – pomocí vodováhy označte polohu konzol na stěně podle rozměrů vašeho radiátoru.
- Montáž konzol – pevně ukotvěte držáky do zdiva tak, aby radiátor po zavěšení držel stabilně a v rovině.
- Instalace armatur – našroubujte ventily radiátorů a termostatickou hlavici, přičemž závity vždy pečlivě utěsněte.
- Připojení potrubí – napojte přívodní a vratné potrubí dle zvoleného schématu, například spodní připojení radiátoru vyžaduje přesnou rozteč 50 mm.
- Napuštění systému – postupně otevřete ventily a sledujte, zda spoje těsní.
- Odvzdušnění radiátorů – pomocí klíče na odvzdušňovací ventil vypusťte přebytečný vzduch, dokud nezačne vytékat souvislý proud vody.
Při instalaci vždy kontrolujte typy připojení radiátorů, které odpovídají vašemu otopnému systému, a v případě potřeby doplňte sestavu o elektrické topidlo pro přitápění mimo hlavní sezónu.
Komponenty a ventily potřebné pro správné zapojení radiátorů
Pro zajištění dlouhé životnosti a efektivity topné soustavy musíte zvolit správné komponenty odpovídající zvolenému schématu zapojení radiátorů. Kvalitní ventily radiátorů a spojovací materiál jsou základem pro bezproblémový provoz bez úniků vody. Upozorňujeme, že veškeré zásahy do rozvodů topení smí provádět pouze osoba s odbornou způsobilostí.
Termostatické ventily a jejich funkce
Termostatický ventil reguluje průtok otopné vody radiátorem na základě aktuální teploty v místnosti. Na tento ventil se následně instaluje termostatická hlavice, která zajišťuje automatickou regulaci teploty podle vašeho nastavení. Při instalaci bočního šroubení budete potřebovat 1x termostatickou hlavici, 1x termostatický ventil a 1x regulační šroubení. Vždy dbejte na směr průtoku vyznačený šipkou na těle ventilu, aby nedocházelo k hlučnosti či nedostatečnému výkonu. Správně zvolená hlavice umožňuje plynulé přivírání či otevírání průtoku, čímž zásadně přispívá k úspoře energie v systémech s nuceným oběhem.
Svěrné šroubení a jeho použití

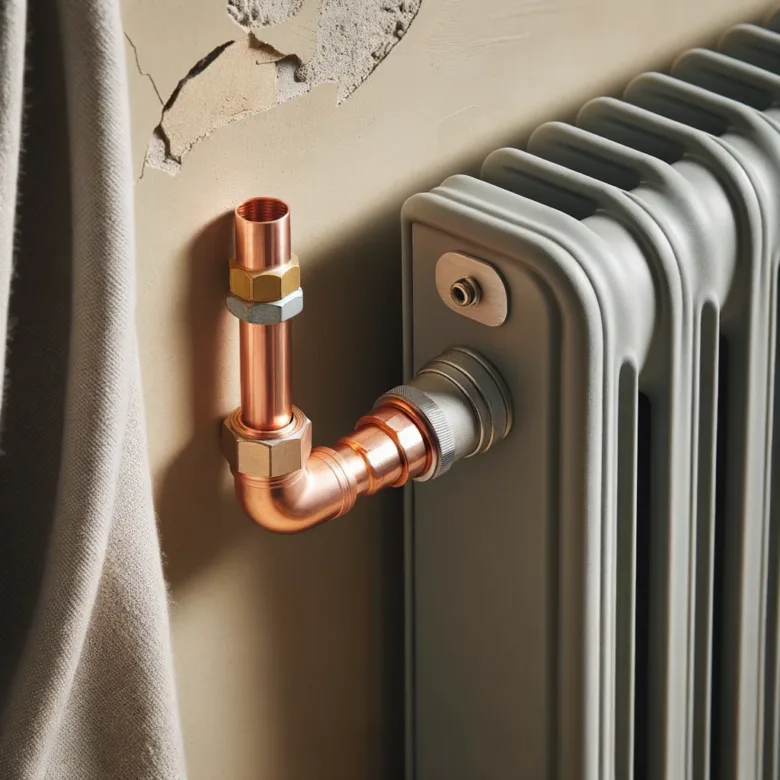

Svěrné šroubení zajišťuje pevné a těsné spojení mezi rozvodným potrubím a tělesem radiátoru. Při instalaci moderních otopných těles typu Ventil-kompakt, kde se využívá spodní připojení radiátoru, je svěrné šroubení nepostradatelné pro snadnou montáž bez nutnosti pájení či svařování trubek. Pro připojení spodního ventilu typu VK budete potřebovat 1x uzavíratelné šroubení (H-ventil), 1x termostatickou hlavici a 2x svěrné šroubení. Toto řešení umožňuje snadnou demontáž radiátoru při malování nebo opravách. U některých spodních připojení se využívají ventily s ponornou trubkou, která zajišťuje správnou vnitřní cirkulaci média.
| Komponenta | Funkce v systému | Typické umístění |
|---|---|---|
| Termostatický ventil | Regulace průtoku vody | Přívodní potrubí |
| Uzavíratelné šroubení | Uzavření zpátečky | Zpětné potrubí |
| Svěrné šroubení | Mechanické spojení | Vstup do radiátoru |
Při realizaci rozvodů pamatujte na následující zásady:
- Vždy dodržujte předepsanou rozteč potrubí 50 mm pro spodní připojení radiátorů.
- Uzavíratelné šroubení umožňuje servisní odpojení radiátoru bez vypouštění celého okruhu.
- Po dokončení montáže radiátorů je nutné provést důkladné odvzdušnění radiátorů pomocí ventilu umístěného proti termostatickému ventilu.
- Ujistěte se, že spodní hrana radiátoru je minimálně 15 cm nad podlahou pro optimální proudění vzduchu.
- Kontrolujte těsnost všech spojů a v případě potřeby použijte kvalitní těsnění pro zamezení úniků vody.
Odborná rada: Pokud spodní část radiátoru nehřeje, příčinou bývá často zaměněný přívod se zpátečkou, zavzdušnění nebo zanesení nečistotami. V takovém případě zkontrolujte směr průtoku dle šipek na ventilech a proveďte odvzdušnění.
Řešení problémů a doporučení pro efektivní provoz radiátorů
Nerovnoměrné vytápění radiátorů často pramení z přítomnosti vzduchu v systému nebo nesprávně zvoleného zapojení. Pokud se ptáte, proč spodní část radiátoru nehřeje a jak to opravit, prvním krokem je vždy kompletní odvzdušnění radiátorů pomocí ventilu umístěného na protilehlé straně od termostatické hlavice. Vzduchové kapsy brání cirkulaci topné vody, což přímo způsobuje nerovnoměrné vytápění radiátorů a nepříjemnou hlučnost v rozvodech. Pokud odvzdušnění nepomůže, zkontrolujte ventily radiátorů, které mohou být zanesené nečistotami, nebo ověřte, zda není zaměněn přívod a zpátečka, což je častá příčina nefunkčnosti u spodního připojení radiátoru.
Tipy pro údržbu topného systému
- Odvzdušnění radiátorů – provádějte minimálně jednou ročně před zahájením topné sezóny pomocí odvzdušňovacího klíče.
- Izolace potrubí – obalte rozvody v neobytných prostorách pro snížení tepelných ztrát při transportu vody k radiátoru.
- Kontrola těsnosti – pravidelně prověřujte spoje u ventilů radiátorů, abyste zamezili únikům vody a poklesu tlaku v celém topném okruhu.
- Správná montáž – dodržujte projektovou dokumentaci, zejména u typů připojení radiátorů, kde u spodního připojení s roztečí 50 mm musí být správně osazena vložka ventilu.
- Směr průtoku – respektujte šipky na ventilech a šroubeních, které určují správný směr proudění teplé vody do otopného tělesa.
| Komponenta | Počet kusů pro boční připojení | Počet kusů pro spodní připojení (VK) |
|---|---|---|
| Termostatická hlavice | 1 | 1 |
| Termostatický ventil | 1 | 0 (integrován v radiátoru) |
| Regulační šroubení | 1 | |
| Uzavíratelné H-ventil | 1 | |
| Svěrné šroubení | 2 | 2 |
Odborná rada: Při instalaci nebo opravách vždy vypusťte vodu z otopné soustavy mimo topnou sezónu, abyste předešli vytopení interiéru. Upozorňujeme, že zásahy do rozvodů a instalaci elektrických topidel smí provádět pouze osoba s odbornou způsobilostí. Pokud systém i po údržbě nevykazuje optimální výkon, může být příčinou chybný návrh průtoků, který vyžaduje profesionální hydraulické vyregulování soustavy odbornou firmou.
Optimalizace a doporučení pro různé topné systémy
Správná optimalizace zapojení radiátorů pro různé topné systémy výrazně zvyšuje celkovou energetickou efektivitu budovy. Při návrhu je nutné zohlednit hydraulické vyvážení, aby teplonosná látka proudila rovnoměrně do všech otopných těles a nedocházelo k lokálnímu přetápění či nedotápění.
Rozdíly v zapojení klasických radiátorů a podlahového vytápění
Klasické radiátory vyžadují vysoký teplotní spád, zatímco podlahové vytápění pracuje s nízkými teplotami topné vody. Pro funkční schéma zapojení radiátorů topení je nezbytné použití směšovacích ventilů, které zajistí snížení teploty pro podlahové okruhy. Zatímco ventily radiátorů umožňují rychlou regulaci teploty v místnosti, podlahové topení vykazuje vysokou tepelnou setrvačnost. Kombinace těchto technologií vyžaduje přesné nastavení průtoků, aby montáž radiátorů neovlivnila komfortní vyhřívání podlahových ploch v celém domě.
| Typ připojení | Charakteristika | Typické využití |
|---|---|---|
| Spodní připojení | Rozteč potrubí 50 mm | Ventilové kompaktní radiátory (např. KORADO RADIK VKM8) |
| Boční připojení | Přívod nahoře, zpátečka dole | Standardní instalace s termostatickým ventilem |
| Křížové zapojení | Přívod a zpátečka na opačných stranách | Dlouhá otopná tělesa pro rovnoměrný ohřev |
| Elektrické | Integrované topné těleso | Koupelnové žebříky, přitápění mimo sezónu |
Doporučení pro kombinované systémy
Při realizaci kombinovaného topného systému doporučuji dodržovat pravidla pro hydraulické oddělení větví. Pokud řešíte, jak správně zapojit radiátory topení v domě vedle podlahového vytápění, zaměřte se na tyto technické aspekty:
- Instalace oddělených čerpadlových skupin pro každou větev s odlišným teplotním spádem.
- Využití termostatických hlavic na radiátorech pro individuální regulaci výkonu v každé místnosti.
- Pravidelné odvzdušnění radiátorů pomocí ventilu umístěného proti termostatické hlavici pro eliminaci vzduchových kapes.
- Kontrola, zda spodní připojení radiátoru neomezuje průtok vody vlivem nevhodně zvolených ventilů či svěrných šroubení.
- Dodržení minimální vzdálenosti 10 cm pod okenním parapetem a 15 cm nad podlahou pro zajištění optimální konvekce vzduchu.
Odborná rada: Veškeré zásahy do otopné soustavy, rozvodů plynu či elektroinstalace smí provádět výhradně osoba s odbornou způsobilostí. Nesprávné zapojení, jako je záměna přívodu a zpátečky, vede k hlučnosti systému, nedostatečnému výkonu nebo poškození oběhového čerpadla.
Otázka: Proč spodní část radiátoru nehřeje a jak to opravit?
Nejčastější příčinou je zavzdušnění, zanesení nečistotami nebo chybně nastavený směr průtoku vody. Zkontrolujte, zda přívodní potrubí odpovídá šipkám na ventilu, a proveďte odvzdušnění pomocí odvzdušňovacího ventilu v horní části tělesa.
Otázka: Jaké jsou výhody křížového zapojení radiátorů?
Křížové zapojení zajišťuje, že teplá voda protéká celou plochou radiátoru, což zabraňuje vzniku studených míst u dlouhých těles. Tento způsob zapojení je vysoce efektivní u radiátorů s délkou přesahující 1500 mm.
Časté dotazy (FAQ) ke schématu zapojení radiátorů topení
Otázka: Jak se zapojuje radiátor?
Radiátor se zapojuje podle typu připojení, nejčastěji spodní nebo boční, s použitím termostatických ventilů a svěrných šroubení. Montáž radiátorů zahrnuje zavěšení, připojení ventilů, naplnění a odvzdušnění.
Otázka: Proč nehřeje spodek radiátorů?
Nehřátí spodní části radiátoru obvykle způsobuje záměna přívodu a zpátečky nebo vzduch v systému, který je nutné odstranit pomocí odvzdušnění radiátorů.
Otázka: Co znamenají čísla na radiátorech?
Čísla označují model, výkon a rozměry, například rozteč potrubí 50 mm u spodního připojení, což pomáhá při výběru kompatibilních komponent.
Otázka: Proč se radiátory topení umisťují pod okny?
Radiátory se umisťují pod okny kvůli lepší cirkulaci teplého vzduchu a eliminaci chladných proudů, což zvyšuje tepelný komfort.
Otázka: Jaký je rozdíl mezi spodním a bočním připojením radiátoru?
Spodní připojení radiátoru má oba vývody vedle sebe s roztečí 50 mm, zatímco boční připojení využívá vývody na straně, což ovlivňuje vedení trubek.
Otázka: Jaké komponenty potřebuji pro připojení radiátoru?
Potřebujete termostatický ventil, termostatickou hlavici, svěrná a uzavíratelná šroubení, případně kompaktní ventilovou sadu.
Otázka: Jak odvzdušnit radiátor?
Odvzdušnění radiátorů provádějte pomocí speciálního klíče na ventilu umístěném proti přívodu, dokud vzduch neustoupí a nezačne vytékat voda.
Otázka: Jak zapojit elektrické topidlo do radiátoru?
Elektrické topidlo se instaluje do spodní části radiátoru, obvykle na stranu, a vyžaduje odborné zapojení do elektrické sítě.
Otázka: Jak vybrat správnou výšku zavěšení radiátoru?
Horní hrana radiátoru by měla být 10 cm pod parapetem a spodní hrana 15 cm nad podlahou pro správné proudění vzduchu.
Otázka: Co dělat při nerovnoměrném vytápění radiátoru?
Zkontrolujte správné pořadí připojení přívodu a zpátečky, proveďte odvzdušnění radiátorů a ověřte funkčnost termostatické hlavice.
Otázka: Jaký je význam rozteče 50 mm u připojení radiátoru?
Rozteč 50 mm je standardní vzdálenost mezi osami přívodního a vratného potrubí, která zjednodušuje montáž radiátorů s integrovanými ventily.
Otázka: Lze kombinovat radiátory s podlahovým vytápěním?
Ano, kombinované systémy vyžadují oddělené okruhy s regulací teploty, aby byla zajištěna správná funkce obou typů vytápění.
Otázka: Jaké jsou nejčastější příčiny hlučnosti radiátorů?
Hlučnost způsobuje vzduch v systému, nesprávné odvzdušnění, nebo nevhodné dimenzování oběhového čerpadla v otopné soustavě.
Otázka: Jaký ventil je vhodný pro spodní připojení radiátoru?
Pro spodní připojení se používají ventily radiátorů typu kompakt, které umožňují připojení přívodu i zpátečky v jednom bloku.
Otázka: Jaké jsou bezpečnostní normy při instalaci radiátorů?
Instalace musí splňovat normy pro těsnost a upevnění, přičemž zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí.
