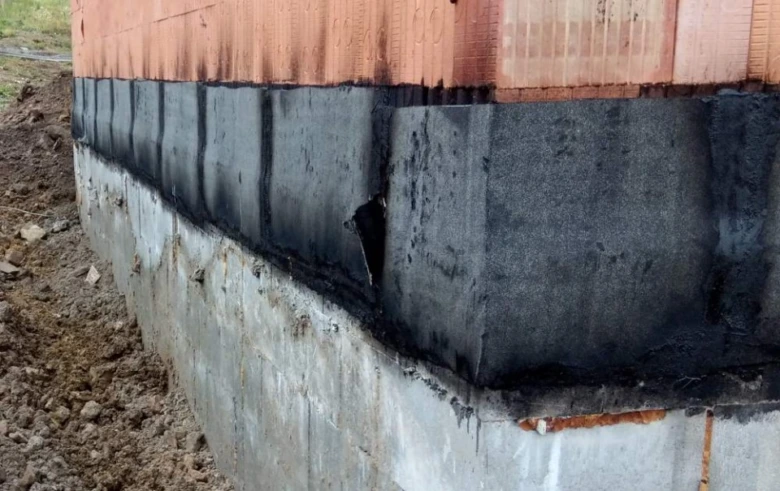

Vratný spoj v hydroizolaci představuje klíčový konstrukční detail, který zajišťuje plynulé napojení vodorovné izolace na svislé plochy, jako je hydroizolace soklu. Správně provedený zpětný spoj brání průniku vlhkosti v místě, kde se asfaltové pásy ohýbají v koutovém spoji, čímž zásadně prodlužuje životnost celé hydroizolační vrstvy.
💡 Důležité na úvod
- Vratný spoj je klíčový detail hydroizolační vrstvy, zabezpečující kontinuitu mezi vodorovnými a svislými konstrukcemi.
- Doporučená tloušťka stěrkových hmot pro vratný spoj je 2-3 mm s minimálním přesahem pásů 10 cm.
- Hydroizolační materiály se aplikují při teplotě nad +5 °C, u asfaltových pásů nad +10 °C s dobou chlazení minimálně 24 hodin.
- Vratný spoj výrazně snižuje riziko vzlínání vlhkosti a prodlužuje životnost konstrukce.
- Nevhodné postupy, jako nahřívání XPS nebo obrácené pokládání asfaltových pásů, mohou poškodit funkčnost spoje.
Co je vratný spoj v hydroizolaci a proč je důležitý
Vratný spoj v hydroizolaci představuje technické řešení, které zajišťuje dokonalou spojitost hydroizolační vrstvy mezi vodorovnou základovou deskou a svislými stěnami. Tento spoj efektivně brání pronikání vlhkosti do kritických míst stavby a výrazně snižuje vznik kapilární vlhkosti, která by jinak mohla poškodit zdivo. Vysvětlení pojmu vratný spoj v hydroizolaci vychází z nutnosti vytvořit bezpečnou vanu, která chrání konstrukce před tlakovou i zemní vlhkostí.
Kdy a proč se používá vratný spoj v hydroizolaci
Tento spoj se realizuje všude tam, kde se hydroizolace vodorovné plochy napojuje na hydroizolaci soklu nebo svislé stěny. Správně provedený detail zajišťuje, že asfaltové pásy nebo stěrkové hmoty vytvoří celistvý systém bez přerušení. Pokud tento detail podceníte, vlhkost si najde cestu přímo do konstrukce, což je v rozporu s normou ČSN EN 1504.
- Zajištění kontinuity hydroizolační vrstvy v místech změny směru.
- Prevence vzlínání vody v místě, kde se stýká základová deska s obvodovým zdivem.
- Ochrana citlivých přechodů, které doplňují koutový spoj hydroizolace.
Odborná rada: Při práci se zpětným spojem hydroizolace vždy dbejte na to, aby byl materiál vytažen na svislou stěnu minimálně do výšky 300 mm nad úroveň terénu. U asfaltových pásů dbejte na přesné nahřátí spoje, aby došlo k vytlačení asfaltové hmoty, což potvrzuje správné zatavení.
Materiály a technologie používané pro vratný spoj
Při tvorbě detailu, jakým je vratný spoj v hydroizolaci, volíme materiály podle typu konstrukce a nároků na těsnost. Základem jsou asfaltové pásy nebo moderní stěrkové hmoty, které musí vykazovat vysokou přilnavost k podkladu a dlouhodobou odolnost vůči vlhkosti. Stěrkové hmoty aplikujeme v tloušťce 2 až 3 mm, čímž zajistíme celistvost vrstvy i v kritických místech, jako je koutový spoj hydroizolace nebo hydroizolace soklu.
Rozdíly v materiálovém složení
Při výběru asfaltových pásů rozlišujeme mezi oxidovaným a modifikovaným typem. Modifikovaný pás se od oxidovaného liší příměsí elastomerů, které zajišťují vyšší pružnost při nízkých teplotách a lepší odolnost proti stárnutí. Správná volba materiálu a dodržení technologických postupů dle norem, jako je ČSN EN 1504, jsou klíčové pro dlouhou životnost stavby. Informace o certifikaci a vlastnostech materiálů naleznete také na portálu eagri.cz.
| Materiál | Vlastnost | Doporučené použití |
|---|---|---|
| Modifikovaný asfaltový pás | Vysoká pružnost | Spodní stavba a namáhané spoje |
| Oxidovaný asfaltový pás | Cenová dostupnost | Méně náročné plochy |
| Stěrková hmota | Snadná aplikace | Detaily a složité kouty |
Odborná rada: Při realizaci vratného spoje vždy dbejte na to, aby teplota aplikace hydroizolace odpovídala technickému listu výrobce, jinak riskujete nedostatečné spojení vrstev. Zásahy do hydroizolace spodní stavby smí provádět pouze osoba s odbornou způsobilostí, aby byla zajištěna funkčnost celého systému.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Příprava podkladu a požadavky na aplikaci vratného spoje
Příprava podkladu a technické požadavky na vratný spoj
Správná příprava podkladu je pro dlouhodobou funkčnost hydroizolace naprosto zásadní. Před zahájením prací musí být povrch zbaven veškerých nečistot, což znamená důkladné odstranění prachu a odstranění mastnoty, které by jinak bránily přilnavosti materiálů. Pro pochopení toho, co je vratný spoj v hydroizolaci a jak funguje, si uvědomte, že jde o technologický přesah izolační vrstvy, který chrání kritické přechody. Pokud vás zajímá, jak správně udělat vratný spoj v hydroizolaci, vždy začněte očištěním plochy v souladu s normou ČSN EN 1504, která definuje požadavky na ochranu a opravy betonových konstrukcí.
Při samotné realizaci je zásadní okolní teplota aplikace hydroizolace, která přímo ovlivňuje zpracovatelnost hmot:
- Stěrkové hmoty aplikujte při teplotách vzduchu a podkladu minimálně nad +5 °C.
- Asfaltové pásy vyžadují při pokládce vyšší teplotu okolí, ideálně nad +10 °C.
- Po instalaci musí následovat doba chlazení minimálně 24 hodin před dalším mechanickým zatížením.
Dodržení těchto limitů platí jak pro základní plochy, tak pro koutový spoj hydroizolace nebo hydroizolaci soklu. V praxi se často setkáte s pojmy jako zpětný spoj hydroizolace, který se od vratného liší způsobem kotvení v konstrukci. Ujistěte se, že materiál má dostatek času na stabilizaci, aby nedošlo k jeho deformaci vlivem teplotních šoků. Odborná rada: U elektroinstalace či plynovodů vedoucích skrze izolaci vždy svěřte zásahy osobě s odbornou způsobilostí, aby nedošlo k narušení celistvosti systému.
Správný postup aplikace vratného spoje krok za krokem
Správná realizace vratného spoje v hydroizolaci vyžaduje precizní dodržení technologického postupu, který zajišťuje celistvost izolace proti zemní vlhkosti. Následující návod na provedení vratného spoje v hydroizolaci vám pomůže předejít poruchám v kritických místech konstrukce. Upozorňujeme, že zásahy do hydroizolačních systémů nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Příprava podkladu
Příprava podkladu je základním předpokladem pro dlouhodobou funkčnost systému dle normy ČSN EN 1504, která definuje ochranu betonových konstrukcí proti vlhkosti. Z povrchu betonu či zdiva musíte důkladně provést odstranění prachu, mastnoty a všech volných částic, které snižují přilnavost. Podklad musí být pevný, suchý a zbavený všech ostrých výčnělků, které by mohly mechanicky poškodit hydroizolační vrstvu.
Aplikace hydroizolačních materiálů
Pro vytvoření odolného spoje postupujte dle následujících bodů:
- Nanesení stěrkové hmoty – aplikujte první vrstvu celoplošně pomocí zednického hladítka v doporučené tloušťce 2 až 3 mm.
- Položení asfaltového pásu – při použití asfaltových pásů zajistěte jejich důkladné natavení k podkladu plamenem hořáku, přičemž dbejte na teplotu aplikace minimálně +10 °C.
- Vytvoření přesahu – u každého spoje dodržte přesah pásu minimálně 10 cm, aby byla zajištěna absolutní vodotěsnost v kritickém koutovém spoji.
- Zajištění detailů – u hydroizolace soklu dbejte na správné vytažení materiálu a plynulý přechod do plochy, přičemž celková teplota aplikace hydroizolace nesmí klesnout pod +5 °C.
| Parametr | Doporučená hodnota |
|---|---|
| Tloušťka stěrkové hmoty | 2-3 mm |
| Minimální přesah pásů | 10 cm |
| Teplota aplikace (asfaltové pásy) | min. +10 °C |
| Teplota aplikace (obecně) | nad +5 °C |
Doba vytvrzení a kontrola kvality
Po aplikaci je nezbytné dodržet technologickou pauzu, přičemž doba vytvrzení se pohybuje v rozmezí 24 až 72 hodin v závislosti na typu materiálu a aktuálních klimatických podmínkách. Po úplném vyzrání proveďte vizuální kontrolu kvality hydroizolace zaměřenou na celistvost spojů. Prověřte, zda nedošlo k odlepení okrajů nebo vzniku dutin, které by mohly ohrozit funkčnost spoje. Vyvarujte se nahřívání XPS desek při pokládce, neboť tento postup trvale poškozuje izolační schopnosti materiálu.
Odborná rada: Při kontrole kvality vratného spoje v hydroizolaci se zaměřte především na místa, kde dochází k přechodu mezi vodorovnou základovou deskou a svislou stěnou, neboť zde je riziko vzlínání kapilární vlhkosti nejvyšší.
Funkčnost vratného spoje a nejčastější chyby při realizaci
Vratný spoj představuje klíčový konstrukční prvek, který zajišťuje kontinuitu hydroizolační vrstvy mezi vodorovnou základovou deskou a svislou konstrukcí. Správná realizace tohoto detailu přímo ovlivňuje dlouhodobou stabilitu celého systému a brání průniku vody v místech zvýšeného rizika.
Význam vratného spoje pro ochranu konstrukce
Vratný spoj plní zásadní roli při přerušení cesty pro kapilární vlhkost, která by jinak mohla vzlínat zdivem nad úroveň hydroizolace soklu. Detailní postup zahrnuje vytažení izolační vrstvy z vodorovné plochy na svislou konstrukci s přesahem minimálně 10 cm. Tímto propojením vzniká celistvá bariéra, která odpovídá normě ČSN EN 1504 pro ochranu betonových konstrukcí. Kvalitní provedení spoje výrazně zvyšuje životnost stavby a brání degradaci materiálů v kritických místech napojení.
Nejčastější chyby a jejich dopady
Mezi časté chyby při realizaci vratného spoje patří nedodržení technologických postupů, které vede k rychlému vzniku poruch a oslabení hydroizolační vrstvy.
- Nahřívání XPS desek otevřeným plamenem způsobuje jejich nevratnou deformaci a následnou ztrátu přilnavosti izolace.
- Obrácená pokládka asfaltových pásů znemožňuje správné natavení spojů a zásadně ohrožuje celistvost hydroizolační vrstvy.
- Nedostatečné odstranění prachu, mastnoty a nečistot z podkladu snižuje soudržnost stěrkových hmot, které by měly dosahovat tloušťky 2 až 3 mm.
- Opomenutí vyztužení v místě, kde se nachází koutový spoj hydroizolace, vede ke vzniku trhlin při přirozeném sedání stavby.
| Parametr | Doporučená hodnota |
|---|---|
| Minimální teplota aplikace | +5 °C (asfaltové pásy +10 °C) |
| Přesah hydroizolačních pásů | minimálně 10 cm |
| Doba vytvrzení (dle materiálu) | 24 až 72 hodin |
| Doporučená tloušťka stěrky | 2 až 3 mm |
Odborná rada: Při práci s asfaltovými pásy vždy kontrolujte teplotu aplikace hydroizolace, aby nedošlo k jejich přepálení a ztrátě hydroizolačních vlastností. Po aplikaci zajistěte minimální dobu chlazení 24 hodin. Upozorňujeme, že zásahy do hydroizolačních systémů a souvisejících rozvodů smí provádět pouze osoba s odbornou způsobilostí.
Otázka: Jak probíhá kontrola kvality vratného spoje v hydroizolaci?
Kontrola kvality spočívá v ověření celistvosti všech spojů a dodržení předepsaných přesahů minimálně 10 cm. Důležité je vizuálně zkontrolovat, zda nedošlo k tepelnému poškození materiálů při aplikaci a zda je hydroizolace pevně spojena s podkladem bez vzduchových kapes.
Další konstrukce a situace vhodné pro použití vratného spoje
Vratný spoj v hydroizolaci zajišťuje celistvost ochranné vrstvy v místech, kde se horizontální plochy napojují na svislé konstrukce. Tato technika eliminuje riziko vzniku trhlin v kritických detailech a brání průniku vody do stavby. Správně provedený spoj tvoří nezbytnou rezervu pro přirozený pohyb konstrukce, čímž výrazně snižuje riziko vzlínání kapilární vlhkosti a prodlužuje životnost celé stavby.
Použití vratného spoje na soklu
Hydroizolace soklu vyžaduje precizní napojení na vodorovnou izolaci základové desky, kde vratný spoj vytvoří nezbytnou rezervu pro pohyb konstrukce. V těchto místech se nejčastěji používají modifikované asfaltové pásy nebo pružné stěrkové hmoty splňující normu ČSN EN 1504, která definuje ochranu betonových konstrukcí. Při aplikaci stěrkových hmot dodržujte doporučenou tloušťku vrstvy 2 až 3 mm. U asfaltových pásů zajistěte minimální přesah 10 cm přes spojované plochy. Správné provedení spoje minimalizuje riziko vzlínání vlhkosti a chrání fasádu před degradací vlivem odstřikující vody.
Další svislé konstrukce
Kromě soklových partií se vratný spoj aplikuje na všechny svislé konstrukce, které přicházejí do přímého kontaktu s terénem. Koutový spoj hydroizolace v těchto místech funguje jako dilatační prvek, který reaguje na sedání objektu. V praxi se zaměřte na následující kritické detaily:
- napojení hydroizolace u opěrných stěn a podezdívek
- izolace prostupů inženýrských sítí skrz obvodové zdivo
- přechody mezi základovou deskou a svislými prefabrikáty
Odborná rada: Při realizaci vždy dbejte na to, aby teplota aplikace hydroizolace byla vyšší než +5 °C, přičemž u asfaltových pásů je ideální teplota minimálně +10 °C pro zajištění správné polymerace a přilnavosti. Po aplikaci počítejte s dobou vytvrzení v rozmezí 24 až 72 hodin v závislosti na typu materiálu a vlhkosti vzduchu. Zpětný spoj hydroizolace v těchto systémech slouží jako dodatečná pojistka proti tlakové vodě. Upozorňuji, že zásahy do hydroizolačních systémů spodní stavby smí provádět pouze osoba s odbornou způsobilostí.
| Parametr | Doporučená hodnota |
|---|---|
| Tloušťka stěrkové hmoty | 2-3 mm |
| Přesah hydroizolačních pásů | minimálně 10 cm |
| Teplota aplikace (asfaltové pásy) | minimálně +10 °C |
| Doba vytvrzení systému | 24-72 hodin |
Kontrola kvality hydroizolace: Po dokončení prací proveďte vizuální kontrolu celistvosti spoje a ověřte, zda nedošlo k poškození podkladu, například nevhodným nahříváním XPS desek. Vyvarujte se kutilských způsobů, jako je pokládka asfaltového pásu obráceně, které nezaručují dlouhodobou těsnost spoje.
Normy, certifikace a kontrola kvality vratného spoje
Kvalita a dlouhodobá spolehlivost hydroizolace závisí na dodržení technologických postupů a pravidelné kontrole všech spojů. Správně provedený vratný spoj hydroizolace zajišťuje celistvost systému a zabraňuje průsakům vody do konstrukce spodní stavby.
Technické normy pro vratný spoj
Každá hydroizolace betonu musí splňovat přísné technické normy, které definují vlastnosti materiálů i jejich spojů. Klíčovým dokumentem je norma ČSN EN 1504, která stanovuje požadavky na ochranu a opravy betonových konstrukcí. Pro zajištění funkčnosti vratného spoje je nutné dodržet minimální přesah pásu 10 cm, což garantuje dostatečnou plochu pro vytvoření homogenního sváru. Certifikace použitých materiálů, ať už jde o asfaltové pásy nebo moderní stěrkové hmoty, musí vždy odpovídat projektové dokumentaci a lokálním klimatickým podmínkám.
Metody kontroly kvality vratného spoje
Jak probíhá kontrola kvality vratného spoje v hydroizolaci? Proces zahrnuje vizuální kontrolu celistvosti sváru ihned po aplikaci a následný těsnostní test. Vizuální inspekce odhalí případné nedokonalé spoje, kde vytečená asfaltová hmota signalizuje správné prohřátí materiálu. Samotný těsnostní test provádějte až po úplném vytvrzení či vychladnutí spoje, obvykle v rozmezí 24 až 72 hodin od aplikace.
- Vizuální kontrola celistvosti sváru v celé délce.
- Mechanické ověření pevnosti spoje pomocí tupého špachtlového nástroje.
- Zkouška těsnosti při hydrostatickém tlaku dle typu izolace.
Odborná rada: Při realizaci koutového spoje hydroizolace či napojení na hydroizolaci soklu vždy dbejte na čistotu podkladu, neboť nečistoty snižují přilnavost a mohou vést k degradaci spoje. Upozorňujeme, že veškeré zásahy do hydroizolačních systémů vyžadují odbornou způsobilost, proto svěřte náročné detaily zkušeným izolatérům.
