Hambálkový krov představuje tradiční a vysoce efektivní způsob zastřešení pro sedlové střechy s obytným podkrovím. Tato konstrukce krovu využívá vodorovné kleštiny neboli hambálky ke ztužení protilehlých krokví, čímž eliminuje potřebu středových vaznic a uvolňuje prostor v interiéru. Správné provedení tesařských spojů a přesná práce podle výkresu krovu jsou klíčové pro dlouhodobou stabilitu a únosnost celé střešní konstrukce.
🔑 Klíčové body
- Hambálkový krov je vhodný pro rozpětí střech do 7 metrů.
- Minimální šířka krokví je 60 mm, rozestupy mezi nimi činí 0,75 až 0,9 metru.
- Pozednice musí být uložena na nadezdívce vyrovnané betonovým potěrem o tloušťce minimálně 50 mm.
- Hambálek přenáší tahové i tlakové síly, čímž zajišťuje stabilitu krovu.
- Novodobé hambálkové krovy umožňují využití podkroví díky odstranění některých vodorovných prvků.
Hlavní konstrukční prvky hambálkového krovu a jejich funkce
Hambálkový krov je staticky určitá konstrukce sedlové střechy, která nevyžaduje středové vaznice, neboť stabilitu zajišťuje vodorovný hambálek spojující protilehlé krokve. Pro správnou konstrukci krovu volíme krokve s minimální šířkou 60 mm, které se osazují na pozednici uloženou na obvodové nadezdívce.
Jaké jsou hlavní konstrukční prvky hambálkového krovu?
Hlavní konstrukční prvky hambálkového krovu zahrnují krokve, hambálky, pozednice a kleštiny. Krokve tvořené fošnami nebo hranoly musí mít minimální šířku 60 mm pro zajištění dostatečné tuhosti. Hambálek, vodorovný trám mezi krokvemi, přenáší tahové a tlakové síly, čímž brání rozestupu krokví pod tíhou střešní krytiny. Pozednice přenáší zatížení do obvodového zdiva a vazné trámy, pokud jsou použity, ukotvují paty krokví.
- Krokve: nosné prvky nesoucí střešní krytinu.
- Hambálek: vodorovný prvek zajišťující stabilitu dvojice krokví.
- Pozednice: dřevěný podklad ukotvený na věnci stavby.
- Kleštiny: párové prvky ztužující krov v příčném směru.
| Prvek krovu | Funkce | Materiál |
|---|---|---|
| Krokev | Přenos zatížení střechy | Hranol/fošna |
| Hambálek | Vymezení rozestupu krokví | Hranol |
| Pozednice | Roznos sil do zdiva | Hranol |
Jaké jsou funkce jednotlivých prvků hambálkového krovu?
Krokve přenášejí veškeré zatížení od střešní krytiny a klimatických vlivů přímo na pozednice. Hambálek propojuje krokve v horní třetině délky a efektivně rozkládá zatížení, čímž brání prohýbání konstrukce. Pozednice ležící na půdní nadezdívce zajišťuje rovnoměrný přenos sil do nosných stěn. Správné dimenzování a rozestupy krokví jsou klíčové pro statiku krovu. Odborná montáž krovu vyžaduje přesné dodržení tesařských spojů, aby nedocházelo k nežádoucím deformacím. Upozorňuji, že zásahy do nosných konstrukcí střech a statické výpočty smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Statika, zatížení a rozměry hambálkového krovu
Hambálkový krov představuje efektivní konstrukci pro sedlové střechy, jejíž statika závisí na přesném dimenzování prvků a správném přenosu sil do nosných stěn. Pro návrh a výpočet hambálkového krovu pro sedlovou střechu musíte zohlednit celkovou geometrii a typ střešní krytiny.
Jaké jsou rozměry a rozpětí hambálkového krovu?
Hambálkový krov je ideální volbou pro rozpětí do 7 metrů, kde konstrukce krovu nevyžaduje středové vaznice. Základem jsou krokve s minimální šířkou 60 mm, které zajišťují tuhost celého systému. Při dotazu, jak daleko od sebe mají být krokve, vycházíme z normových hodnot, kdy se rozestupy krokví pohybují v rozmezí 0,75 až 0,9 metru. Přesný počet krokví se používá u hambálkového krovu na základě celkové délky objektu a zvoleného rozestupu. Výkres krovu musí vždy obsahovat detaily hambálků, které spojují protilehlé krokve a brání jejich rozestoupení.
| Prvek konstrukce | Rozměr nebo hodnota |
|---|---|
| Minimální šířka krokve | 60 mm |
| Optimální rozestup krokví | 0,75 – 0,9 m |
| Maximální světlé rozpětí | 7,0 m |
Jaké zatížení zvládá hambálkový krov?
Statika krovu musí odolat kombinaci stálého a nahodilého zatížení, mezi které patří zejména sníh a vítr. Hambálkový krov přenáší tyto síly přímo do pozednic, proto je nutné zajistit kvalitní kotvení. Správné dimenzování krokví o šířce 60 mm zajišťuje dostatečnou únosnost i při vyšší gramáži střešní krytiny. Pokud konstrukce krovu překračuje rozpětí 7 metrů, je nutné přejít na vaznicový krov s podporou sloupků. Vždy dbejte na to, aby výpočet zohlednil konkrétní sněhovou oblast vaší lokality, což je klíčové pro dlouhodobou stabilitu sedlové střechy.
Kotvení a zavětrování konstrukce hambálkového krovu
Stabilita hambálkového krovu závisí na precizním kotvení pozednic a účinném zavětrování, které brání deformacím střechy vlivem větru či sněhu. Pozednice musí být uloženy na vyzrálé nadezdívce, na které je proveden betonový potěr o minimální tloušťce 50 mm. Tento podklad zajišťuje rovnoměrné rozložení zatížení do zdiva. Při návrhu konstrukce krovu musíte vždy zohlednit výkres krovu, který definuje přesné rozmístění kotevních prvků. Pokud vás zajímá vysvětlení konstrukce hambálkového krovu, pamatujte, že správné kotvení pozednice ocelovými trny je základem pro celkovou statiku.
Postup zajištění stability krovu
- Osazení pozednic – pozednice se kotví k nadezdívce pomocí závitových tyčí zapuštěných v betonovém věnci v rozestupech maximálně 1200 mm.
- Instalace zavětrování – šikmé zavětrování pomocí prken o průřezu 24 x 120 mm se přibíjí na krokve pod úhlem 45 stupňů pro zajištění prostorové tuhosti.
- Kontrola spojů – každé spojení krokve s pozednicí zajistěte ocelovými úhelníky a vruty, aby byla střešní krytina bezpečně nesena konstrukcí.
Odborná rada: Při realizaci dbejte na to, aby zavětrování probíhalo v obou směrech střešní roviny, čímž eliminujete riziko kroucení konstrukce u sedlové střechy. Pamatujte, že jakékoli zásahy do nosných částí krovu smí provádět pouze osoba s odbornou způsobilostí.

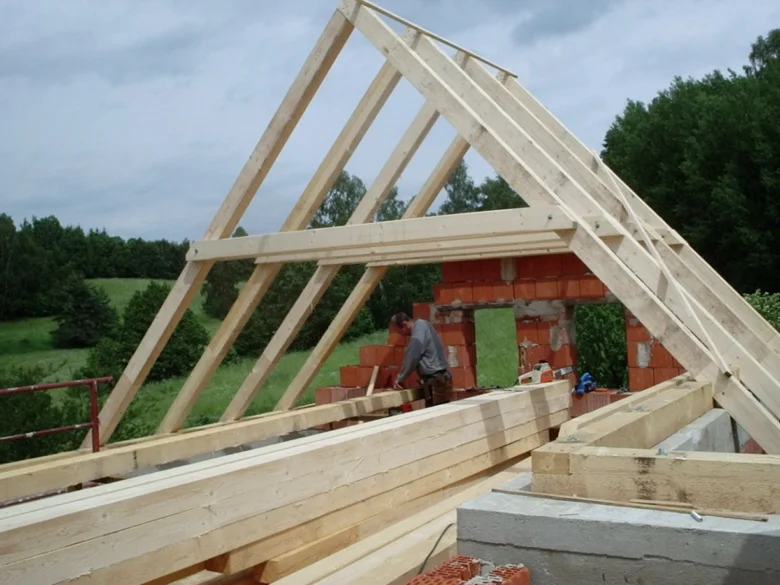

Postup montáže hambálkového krovu krok za krokem
Správný postup stavby hambálkového krovu s detaily vyžaduje precizní přípravu řeziva a dodržení statických pravidel pro sedlovou střechu. Následující návod na stavbu hambálkového krovu s podrobnými detaily vám pomůže zajistit stabilitu a dlouhou životnost vaší konstrukce.
Výběr materiálů a příprava řeziva
Pro bezpečnou konstrukci krovu vybírejte kvalitní smrkové řezivo zbavené kůry a dřevokazného hmyzu. Minimální šířka krokví by měla činit 60 mm, přičemž konkrétní rozměry určuje výkres krovu podle zatížení střešní krytina. Vlhkost dřeva nesmí při montáži překročit 18 až 20 procent, aby se předešlo následnému sesychání a vzniku trhlin ve spojích.
Spojení krokví a hambálků
Spojení krokví a hambálků realizujte pomocí přesného přeplátování, které zajistí přenos sil mezi jednotlivými prvky. Hambálek se spojuje s krokvemi v horní třetině délky, čímž vzniká stabilní trojúhelníkový rám. Pro zvýšení pevnosti spoje použijte ocelové příložky nebo svorníky, které zajistí, že konstrukce krovu zůstane pevná i při vyšším zatížení sněhem či větrem.
Montáž kleštin a upevnění konstrukce
Kleštiny zajišťují vodorovné spojení krovu a výrazně zvyšují tuhost celé soustavy. Při jejich montáži postupujte následovně:
- Osazení pozednic – zajistěte kotvení pozednic do věnce pomocí závitových tyčí s roztečí maximálně 1000 mm.
- Vzpřímení krokví – upevněte krokve na pozednice s ohledem na navržené rozestupy krokví, které obvykle činí 800 až 1200 mm.
- Instalace kleštin – přišroubujte kleštiny k oběma stranám krokví pod úrovní hambálků pro zajištění stability.
- Kontrola rovinnosti – ověřte pomocí vodováhy a provázku, zda je celá konstrukce v požadované geometrické ose.
Odborná rada: U všech nosných prvků, jako jsou vaznice či kleštiny, dbejte na správné osedlání, aby se váha střechy přenášela přímo do svislých nosných stěn. Upozorňuji, že zásahy do nosných konstrukcí krovu smí provádět pouze osoba s odbornou způsobilostí.
Dopady vlhkosti a teplotních změn na materiály krovu
Dřevo jako přírodní materiál reaguje na kolísání vlhkosti a teplotní změny objemovými změnami, které přímo ovlivňují statiku krovu. Vysoká vlhkost nad 18 % způsobuje průhyby a trhliny v dřevě, zatímco cyklické teplotní výkyvy vedou k vysychání a následnému kroucení konstrukčních prvků. Při realizaci sedlové střechy proto musíte dbát na správnou vlhkost řeziva, která by neměla přesáhnout 18 procent. Vlivem objemových změn dřeva dochází k mikropohybům konstrukce, které mohou vést k praskání sádrokartonových podhledů, pokud nejsou nosné prvky dimenzovány s minimálními průhyby.
Chyby při stavbě hambálkového krovu a jak se jim vyhnout
Základní chyby při stavbě hambálkového krovu často pramení z podcenění dilatace a nevhodné volby průřezů dřeva. Pro zajištění dlouhé životnosti konstrukce dodržujte následující opatření:
- Používejte výhradně konstrukční dřevo vysušené na vlhkost do 18 %, čímž minimalizujete budoucí průhyby a deformace.
- Dodržujte rozestupy krokví v rozmezí 0,75 m až 0,9 m dle statického výpočtu, aby nedocházelo k nadměrnému zatížení od střešní krytiny.
- Kontrolujte detaily kotvení hambálků, které musí být pevně spojeny s krokvemi, aby bránily rozestupování konstrukce vlivem klimatických vlivů.
- Instalujte difuzně otevřené fólie, které umožňují dřevu přirozeně odvětrávat vlhkost a předchází tak vzniku hniloby či plísní.
- Vyrovnejte horní plochu nadezdívky betonovým potěrem o tloušťce minimálně 50 mm, což zajistí stabilní podklad pro kotvení pozednic.
Odborná rada: Upozorňuji, že veškeré zásahy do nosných konstrukcí a elektroinstalace v podkroví smí provádět pouze osoba s odbornou způsobilostí. Statika krovu musí být vždy doložena výpočtem, který zohledňuje místní sněhové a větrné zatížení.
| Prvek krovu | Funkce v konstrukci | Doporučená opatření |
|---|---|---|
| Krokev | Přenáší zatížení krytiny | Minimální šířka 60 mm |
| Hambálek | Zajišťuje stabilitu vazby | Pevné spojení s krokvemi |
| Pozednice | Roznáší síly do nadezdívky | Důkladné kotvení proti posunu |
| Kleštiny | Vodorovné spojení krovu | Osazení pod vaznicemi |
Otázka: Jaká je ideální vlhkost dřeva pro stavbu krovu?
Pro konstrukční prvky krovu se doporučuje vlhkost řeziva maximálně 18 procent. Vyšší vlhkost vede při vysychání v interiéru k objemovým změnám, kroucení dřeva a následným trhlinám v podhledech.
Otázka: Jak zajistit, aby sádrokarton v podkroví nepraskal?
Klíčem je minimalizace průhybů nosných prvků krovu prostřednictvím správné volby profilů a statického výpočtu. Konstrukce musí být dostatečně tuhá, aby pohyby dřeva způsobené teplotními změnami nebyly přenášeny do spojů sádrokartonových desek.
Specifické spoje a kotevní prvky v hambálkovém krovu
Pevnost konstrukce krovu závisí na precizním provedení tesařských spojů, kde krokve o minimální šířce 60 mm vyžadují přesné opracování. Kotevní prvky zajišťují pevné spojení krovu s půdní nadezdívkou a bezpečně přenášejí vodorovné síly, které by jinak mohly vychýlit zdivo. Spoje využívají tradiční přeplátování nebo kosý sráz s přibitými krátkými příložkami, což zvyšuje tuhost konstrukce v místě hřebene. Při návrhu, kde vám pomohou odborné výkresy a detaily hambálkového krovu, dbejte na správné dimenzování průřezů dřeva podle statického výpočtu. Sedlová střecha vyžaduje přesné ukotvení pozednice pomocí závitových tyčí zapuštěných do věnce, který musí být vyrovnán betonovým potěrem o tloušťce minimálně 50 mm.
Tabulka kotevních a spojovacích prvků
| Prvek | Funkce | Použití |
|---|---|---|
| Závitová tyč | Kotvení pozednice do věnce | Stabilizace proti vodorovným silám |
| Ocelová příložka | Zpevnění spoje krokve a hambálku | Statické zajištění tuhosti spoje |
| Tesařské kování | Rychlá montáž a spojení prvků | Pomocný prvek pro spojování vazeb |
Odborná rada: Při realizaci se vyhněte nadměrnému oslabení průřezu dřeva v místech čepování, což je častá chyba při stavbě hambálkového krovu vedoucí k degradaci únosnosti. Pro výpočet a návrh hambálkového krovu pro sedlovou střechu vždy využijte statický posudek, který zohlední konkrétní typ střešní krytiny a klimatické zatížení sněhem či větrem. Upozorňuji, že konstrukce krovu a zásahy do nosných prvků vyžadují odbornou způsobilost, proto konzultujte detailní výkres hambálkového krovu vždy s autorizovaným projektantem. Pamatujte, že rozestupy krokví v rozmezí 0,75 m až 0,9 m musí být dodrženy pro zajištění stability celého systému.
Použití a instalace sádrokartonu v podkroví s hambálkovým krovem
Montáž sádrokartonu v podkroví s hambálkovým krovem
Sádrokarton je vysoce citlivý na přirozený pohyb krovu, který vzniká vlivem změn teploty a vlhkosti. Pro úspěšnou instalaci v podkroví proto vždy používejte pružné systémové profily a dilatační pásky. Správný postup stavby hambálkového krovu s detaily vyžaduje vytvoření kluzného spoje mezi konstrukcí krovu a opláštěním, aby nedocházelo k praskání spár.
- Používejte zásadně kovové CD a UD profily ukotvené přes pružné přímé závěsy.
- Dodržujte rozestupy krokví dle statického návrhu, obvykle v rozmezí 800 až 1200 mm.
- Instalujte sádrokartonové desky s odstupem 5 až 10 mm od všech kolmých stěn.
- Vyplňujte dilatační spáry pružným tmelem nebo akrylátovým tmelem, nikoliv tuhým sádrovým tmelem.
Odborná rada: Při realizaci vždy sledujte výkres krovu, který přesně určuje statické body, kde se konstrukce krovu nesmí pevně spojovat s vnitřním podhledem.
Ekonomické porovnání hambálkového krovu s jinými typy krovů
Hambálkový krov vyniká efektivním využitím podkroví, protože prostor neblokují vnitřní podpůrné sloupky ani vaznice. Ve srovnání s vaznicovým krovem vyžaduje hambálkový krov menší objem řeziva, což přímo ovlivňuje celkové náklady na stavbu. Zatímco u vaznicových soustav musíte počítat s náklady na svislé nosné konstrukce, jako jsou zděné pilíře nebo dřevěné sloupky, hambálkový systém tyto prvky eliminuje.
| Typ krovu | Využití podkroví | Materiálová náročnost | Maximální rozpětí |
|---|---|---|---|
| Hambálkový | Maximální | Nízká | do 7 m |
| Vaznicový | Omezené | Vyšší | nad 7 m |
Ekonomické aspekty hambálkového krovu závisí na rozpětí sedlové střechy, kde se při větších plochách zvyšuje nutnost dimenzování průřezů krokví. Krokve musí mít minimální šířku 60 mm, přičemž jejich rozestupy se standardně pohybují v rozmezí 0,75 m až 0,9 m. Při překročení rozpětí 7 m již hambálkový krov není efektivní a je nutné přejít na vaznicovou konstrukci nebo příhradové vazníky. Pečlivé studium, jaké jsou části hambálkového krovu a jejich funkce, vám pomůže optimalizovat výdaje za řezivo a předejít zbytečnému naddimenzování profilů.
Odborná rada: Při návrhu vždy konzultujte výkres krovu se statikem, abyste předešli chybám při stavbě hambálkového krovu, které mohou vést k průhybům konstrukce. Pamatujte, že zásahy do nosných konstrukcí krovu smí provádět pouze osoba s odbornou způsobilostí, neboť nesprávné kotvení pozednic na nadezdívku může způsobit její vychýlení vlivem vodorovných sil působících od krokví.
Časté dotazy a odpovědi o hambálkovém krovu
Otázka: Kolik krokví se obvykle používá v hambálkovém krovu?
Krokve mají rozestupy mezi 0,75 a 0,9 metru, což určuje jejich počet podle celkové délky budovy a typu střešní krytiny.
Otázka: Jaká je minimální šířka krokví u hambálkového krovu?
Minimální šířka krokví je 60 mm, což zajišťuje dostatečnou tuhost konstrukce krovu při zatížení sněhem a větrem.
Otázka: Pro jaké maximální rozpětí střechy je hambálkový krov vhodný?
Hambálkový krov je ideální pro sedlovou střechu s rozpětím do 7 metrů, kde není nutná středová vaznice.
Otázka: Jak se spojují krokve s hambálky?
Krokve se spojují přeplátováním nebo kosým srázem s přibitými dřevěnými příložkami, které jsou kritické pro celkovou pevnost krovu.
Otázka: Jaký význam má kotvení pozednic?
Kotvení pozednic na nadezdívce pomocí závitových tyčí a betonovým potěrem 50 mm zabraňuje posunu a zajišťuje stabilitu krovu.
Otázka: Co je hlavní funkcí hambálku v konstrukci krovu?
Hambálek vodorovně spojuje protilehlé krokve, čímž efektivně přenáší tahové i tlakové síly a brání rozestupu stěn.
Otázka: Jaký materiál se používá na výrobu krokví?
Krokve jsou zpravidla vyrobeny ze smrkového hranolového řeziva, které musí mít minimální šířku 60 mm a být zbaveno kůry.
Otázka: Jak se správně montuje sádrokarton v podkroví s hambálkovým krovem?
Sádrokarton instalujte na pružné profily s dilatačními spárami, aby konstrukce odolala přirozeným pohybům dřeva a minimalizovalo se riziko praskání spojů.
Otázka: Jaké jsou nejčastější chyby při stavbě hambálkového krovu a jak se jim vyhnout?
Nejčastější chyby jsou nesprávné kotvení pozednic, podceněné rozestupy krokví a slabé spoje; vždy dodržujte statický výkres krovu.
Otázka: Jaký je význam zavětrování u hambálkového krovu?
Zavětrování pomocí šikmo přibitých prken zajišťuje prostorovou tuhost střechy a účinně zabraňuje deformacím konstrukce při bočním větru.
Otázka: Jaké jsou dopady vlhkosti na hambálkový krov?
Vlhkost způsobuje průhyby a trhliny v řezivu, proto aplikujte ochranné nátěry a zajistěte správné odvětrání pod střešní krytinou.
Otázka: Jaké jsou rozestupy krokví a proč jsou důležité?
Rozestupy krokví se standardně pohybují mezi 0,75 a 0,9 metru, což přímo ovlivňuje únosnost střechy pro zvolenou střešní krytinu.
Otázka: Jak správně navrhnout hambálkový krov?
Návrh musí zohlednit rozpětí střechy, klimatické zatížení a správnou volbu průřezů dřeva pro zajištění dlouhodobé stability konstrukce.
Otázka: Jaké jsou specifické spoje v hambálkovém krovu?
Pro zajištění pevnosti se používají tesařské spoje jako přeplátování, které doplňujeme oceli a svorníky pro maximální bezpečnost.
Otázka: Jaký je postup montáže hambálkového krovu?
Postup zahrnuje montáž pozednic, osazení a ořez krokví, spojení s hambálky, upevnění kleštin a finální kontrolu zavětrování konstrukce.
Upozornění: Veškeré zásahy do nosných konstrukcí a krovů smí provádět pouze osoba s odbornou způsobilostí.
