Trysková injektáž: podrobný přehled technologie zpevnění podloží

Trysková injektáž představuje vysoce efektivní metodu pro zpevňování podloží a sanaci základů pomocí vysokotlakého vstřikování cementové suspenze do zeminy. Tato technologie se využívá při náročném zakládání staveb, vytváření těsnicích clon nebo instalaci prvků podobných mikropilotám, které přenášejí zatížení objektu do únosnějších vrstev hornin. Přesná trysková injektáž cena se odvíjí od geologických podmínek na místě stavby a hloubky, do které je nutné stabilizační směs aplikovat.

Co je trysková injektáž a jaký je její princip?

Trysková injektáž představuje moderní geotechnickou metodu, při které se do zeminy pod vysokým tlakem 300 až 600 barů vstřikuje cementová suspenze. Tento proces rozrušuje původní strukturu zeminy a následně ji homogenně promísí s pojivem, čímž vznikají pevné cementové sloupy známé jako soilcrete. Pokud vás zajímá, co je to trysková injektáž ve stavebnictví, jde o vytváření umělých základových prvků přímo v podloží bez nutnosti rozsáhlých hloubkových výkopů. Výsledné sloupy dosahují průměru 0,5 až 2,5 metru a jejich délka se běžně pohybuje mezi 3,5 až 12 metry.

Jak funguje trysková injektáž při sanaci základů

Princip metody spočívá ve využití vysokotlakého paprsku, který z trysek o průměru 0,8 až 5,5 mm tryská směs cementu a vody. Vrtná souprava při procesu pomalu vytahuje vrtnou tyč za současného otáčivého pohybu, čímž vzniká souvislý sloup. Tímto způsobem se provádí cílená stabilizace podloží, která zásadně mění mechanické vlastnosti horninového prostředí:

• Vytvořené cementové sloupy zvyšují celkovou únosnost podloží pro zakládání staveb a přenášejí zatížení do hlubších vrstev.
• Homogenní struktura sloupů vytváří účinnou vodonepropustnou bariéru, která omezuje průsaky spodní vody do stavební jámy.
• Metoda umožňuje efektivní injektáž zeminy i v omezených prostorách, například ve sklepích s nízkými stropy, kde nelze použít běžnou těžkou techniku.

Odborná rada: Při plánování sanace vždy zohledněte, že trysková injektáž vyžaduje přesné určení geologického profilu, aby byla výsledná pevnost cementových sloupů v souladu s projektovým zatížením. Upozorňuji, že jakékoliv zásahy do nosných konstrukcí a základů musí provádět výhradně osoba s odbornou způsobilostí a platnou certifikací pro provádění speciálního zakládání staveb. Tato technologie je vysoce efektivní v jílech a navážkách, kde minimalizuje riziko sedání okolních objektů.

Technologické parametry a postup tryskové injektáže

Technologie tryskové injektáže představuje vysoce efektivní geotechnickou metodu pro zpevnění podloží a zakládání staveb. Proces využívá vysokého tlaku k rozrušení struktury zeminy a jejímu promísení se zpevňující směsí.

Průměr vrtu a trysky

Základem celého procesu je vytvoření úzkého vrtu, jehož průměr se standardně pohybuje v rozmezí 100 až 300 mm, přičemž v běžné praxi se nejčastěji setkáte s rozměrem 100 až 150 mm. Uvnitř vrtné tyče je umístěna speciální tryska o průměru 0,8 až 5,5 mm. Tato tryska slouží k přesnému směrování vysokotlakého paprsku, který při technologii injektáže zeminy narušuje okolní zeminu a připravuje prostor pro vytvoření homogenního tělesa.

Injekční tlak a injektážní postup

Proces vyžaduje precizní řízení tlaku, který dosahuje hodnot 30 až 60 MPa. Jak uvádí technické standardy dostupné na portálu eagri.cz, správná aplikace vyžaduje kombinaci pohybu a tlaku pro zajištění homogenity směsi.

1. Vrtání – zavedení injekční tyče do požadované hloubky v podloží.
2. Injektáž – vhánění cementové suspenze vysokotlakým paprskem při současném otáčení a pomalém vytahování tyče.
3. Formování – vznikají pevné cementové sloupy o průměru 0,5 až 2,5 metru a délce až 12 metrů.

Tento postup zajistí stabilizaci podloží a vytvoření nosných prvků podobných mikropilotám. Při sanaci vlhkého zdiva se postup tryskové injektáže zaměřuje na vytvoření těsnicí clony, která zamezí průsaku vody do konstrukce. Upozorňuji, že zásahy do stability základů budov smí provádět pouze odborně způsobilá osoba.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Metody tryskové injektáže a jejich využití

Metody a postupy tryskové injektáže

Při úvahách, jak trysková injektáž funguje v praxi, volíme metodu podle geologických podmínek a požadavků na únosnost podloží. Základem je injektáž zeminy cementovou suspenzí pod vysokým tlakem, která vytváří pevné cementové sloupy.

• Jednofázová metoda (M1) využívá pouze cementovou suspenzi pro rozrušení a promísení zeminy.
• Dvojfázová metoda (M2) kombinuje cementovou suspenzi s vodou pro efektivnější rozpojení soudržných zemin.
• Double jet využívá koaxiální vhánění vzduchu pod tlakem 0,6 až 1,2 MPa, což umožňuje tvorbu rozměrnějších prvků o průměru 0,8 až 1,8 metru.

Pro tvorbu stěnových prvků se využívá jednosměrná injektáž bez otáčení vrtné tyče. Tato technologie injektáže zeminy je klíčová pro stabilizaci podloží či zakládání staveb, kde nahrazuje nákladné mikropiloty. Výhodou tryskové injektáže oproti jiným metodám je možnost aplikace v omezených prostorech a vysoká variabilita průměrů sloupů. Odborná rada: Vždy si vyžádejte projekt od autorizovaného statika, neboť trysková injektáž cena se výrazně liší podle zvolené metody a objemu čerpané směsi.

Výhody a typické aplikace tryskové injektáže

Trysková injektáž představuje vysoce efektivní geotechnickou metodu, která díky vysokotlakému proudu cementové suspenze (300 až 600 barů) zásadně zvyšuje únosnost podloží a umožňuje zakládání staveb v náročných geologických podmínkách. Hlavní výhodou tryskové injektáže oproti klasickým metodám je možnost provádění prací ve stísněných prostorách a nízkých podlažích, kam se běžná těžká technika nedostane. Technologie minimalizuje potřebu nákladného pažení stavebních jam a díky vytvoření těsnicích clon z cementových sloupů (soilcrete) výrazně snižuje riziko sedání sousedních staveb. Tyto sloupy o průměru 0,5 až 2,5 metru a délce běžně 3,5 až 12 metrů vytvářejí homogenní bariéru, která spolehlivě odolává tlaku zeminy i podzemní vody.

Kdy je vhodné použít tryskovou injektáž v budovách

Při sanaci podloží tato metoda vytváří v zemině kompaktní cementové sloupy, které fungují jako nosné prvky přenášející zatížení do hlubších, únosnějších vrstev. Jak trysková injektáž pomáhá při zpevnění základů, lze pozorovat zejména u objektů s vysokou hladinou spodní vody, kde jiné postupy selhávají kvůli riziku vyplavování jemných částic zeminy.

• Stabilizace základů stávajících objektů při jejich podkopávání či nástavbách.
• Budování těsnicích clon proti průsaku podzemní vody do výkopů a podzemních prostor.
• Zajištění stability při sanaci sesuvů a deformací terénu v nestabilních navážkách.

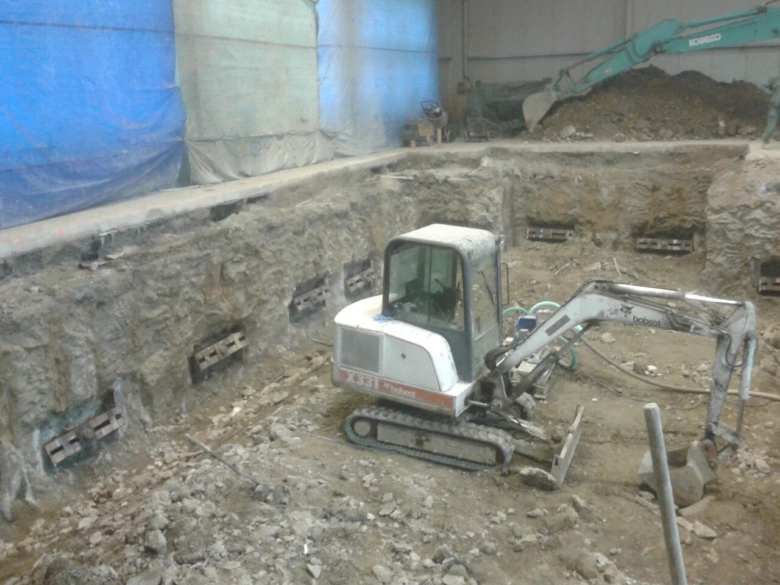

• Pažení stavebních jam v husté městské zástavbě bez přenosu škodlivých vibrací do okolí.

Odborná rada: Při výběru dodavatele zvažte dostupnost lokálních kapacit, například pokud hledáte firmy na tryskovou injektáž staveb v Ostravě, zaměřte se na subjekty s certifikovanou technikou pro vysokotlakou injektáž zeminy. Pamatujte, že trysková injektáž cena se vždy odvíjí od hloubky vrtů, průměru sloupů a celkového objemu zpevňované zeminy. Jakýkoliv zásah do nosných konstrukcí a základů musí provádět výhradně osoba s odbornou způsobilostí a příslušným oprávněním.

Otázka: Jaké jsou hlavní výhody tryskové injektáže oproti jiným metodám?

Technologie umožňuje práci ve stísněných prostorách s nízkou světlou výškou a minimalizuje potřebu rozsáhlých výkopových prací. Výsledné cementové sloupy poskytují vysokou únosnost i v měkkých jílech a navážkách, přičemž proces probíhá bez vibrací, které by mohly poškodit okolní historické budovy.

Otázka: Co znamená pojem injektáž v oblasti stavebních technologií?

Injektáž je geotechnická metoda, při které se pod tlakem vhání pojivo, nejčastěji cementová suspenze, do struktury zeminy. Tím dochází k rozrušení původní zeminy a jejímu promísení s pojivem, což po zatvrdnutí vytvoří pevný a vodonepropustný prvek v podloží.

Kontrola kvality, monitoring a technické požadavky

Úspěšná stabilizace podloží a zakládání staveb pomocí tryskové injektáže vyžaduje přísnou kontrolu technologických parametrů a precizní logistickou přípravu. Dodržení stanovených postupů minimalizuje rizika a zajišťuje požadovanou únosnost cementových sloupu v zemině.

Monitorování a vybavení vrtné soupravy

Moderní vrtná souprava disponuje integrovaným systémem, který v reálném čase monitoruje klíčové parametry procesu. Injektážní tlak se pohybuje v rozmezí 30-60 MPa, přičemž souprava průběžně zaznamenává objem čerpané cementové směsi, rychlost otáčení vrtné tyče a rychlost jejího vytažení. Přechod z fáze vrtání na samotnou vysokotlakou injektáž zeminy je ovládán mechanicky pomocí ocelové kuličky, což zajišťuje plynulost a přesnost celého procesu bez zbytečných prostojů.

Kontrola kvality a laboratorní testy

Kontrola kvality probíhá po vyzrání směsi a zahrnuje odběr vývrtů o průměru 100 mm pro následné laboratorní testy pevnosti v tlaku a stanovení koeficientu vodopropustnosti. Pokud nelze provést odběr vzorků, využívají se nedestruktivní metody jako penetrační zkoušky nebo seismická tomografie. Tyto postupy včas odhalí možné chyby při provádění, jako je nesprávné promísení cementu s okolní zeminou nebo diskontinuita vzniklého sloupu.

Logistické požadavky a koordinace

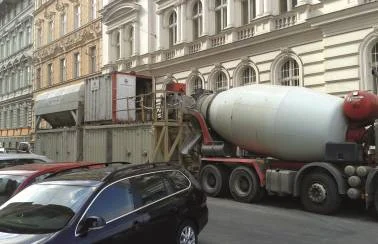

Realizace vyžaduje dostatečný manipulační prostor pro vrtnou soupravu a zajištění pevných přístupových cest pro nákladní techniku. V zastavěných oblastech je kritická koordinace s inženýrskými sítěmi, aby nedošlo k poškození podzemního vedení.

Odborná rada: Pamatujte, že veškeré zásahy do základových konstrukcí a rozvodů smí provádět pouze osoba s odbornou způsobilostí, jelikož neodborná manipulace může vést k narušení statiky objektu.

Složení a optimalizace injekční směsi

Základem technologie je injekční směs složená z vody a portlandského cementu, obvykle míchaná v hmotnostním poměru 1:2. Tato směs vykazuje objemovou hmotnost přibližně 1,58 kg/l, což zajišťuje potřebnou tekutost pro vysokotlakou aplikaci. Správné složení směsi přímo ovlivňuje výslednou pevnost a soudržnost, které tvoří tryskové sloupy při stabilizaci podloží.

Optimalizace směsi podle geologie

Optimalizace injekční směsi závisí na typu zeminy a požadovaných parametrech pro zakládání staveb. V jemnozrnných zeminách se přidávají přísady pro zlepšení mobility, zatímco v propustných píscích je nutná vyšší viskozita.

Odborná rada: Při sanaci základů nebo tvorbě mikropilot vždy laboratorně ověřte parametry směsi vzhledem k místní geologii, protože i malá odchylka v poměru voda/cement zásadně mění výslednou kvalitu injektáže zeminy. Pamatujte, že veškeré zásahy do nosných konstrukcí musí provádět osoba s odbornou způsobilostí.

Životnost a odolnost tryskových sloupů

Tryskové sloupy představují vysoce odolný prvek pro zakládání staveb, který si díky své homogenní struktuře zachovává strukturální integritu po dobu desítek let. Jejich schopnost odolat agresivnímu prostředí a vysoká únosnost z nich činí klíčový nástroj pro dlouhodobou stabilizaci podloží i v náročných geologických podmínkách.

Faktory ovlivňující životnost

Dlouhodobá životnost tryskových sloupů přímo závisí na chemickém složení zeminy, míře vlhkosti a intenzitě mechanického zatížení konstrukce. Správně navržená cementová směs (soilcrete) vykazuje vysokou odolnost vůči chemickým vlivům, jako jsou sírany v podzemní vodě, i mechanickým vlivům, které vznikají při sedání okolních objektů či dynamickém namáhání.

• Kvalita injektážní směsi a přesný vodní součinitel cementové suspenze ovlivňují výslednou pevnost v tlaku.
• Homogenita promísení směsi se zeminou během procesu, řízená rychlostí otáčení monitoru a tahem vrtné tyče, zajišťuje celistvost sloupu.
• Stupeň agresivity podzemní vody a přítomnost bludných proudů určují volbu typu cementu pro dosažení požadované trvanlivosti.

Odborná rada: Při návrhu projektu vždy zohledněte typ podloží, neboť injektáž zeminy musí být pro dosažení maximální trvanlivosti přesně přizpůsobena geologickým podmínkám lokality. Pamatujte, že zásahy do nosných konstrukcí a základů smí provádět pouze osoba s odbornou způsobilostí a příslušným oprávněním.

Otázka: Jak dlouho vydrží tryskové sloupy v agresivním prostředí?

Při správném návrhu směsi s ohledem na chemické vlivy podzemní vody dosahují tryskové sloupy životnosti v řádech desítek let. Odolnost materiálu je zajištěna vytvořením nepropustné cementové matrice, která chrání vnitřní strukturu před degradací.

Otázka: Co ovlivňuje mechanickou odolnost injektovaných sloupů?

Mechanická odolnost je dána kvalitou promísení cementové suspenze s původní zeminou, což vytváří kompozitní materiál s vysokou únosností. Správná technologie tryskové injektáže eliminuje riziko vzniku trhlin a zajišťuje rovnoměrné přenesení zatížení do podloží.

Environmentální aspekty tryskové injektáže

Technologie injektáže zeminy nese určité environmentální dopady, zejména v souvislosti s vysokou spotřebou cementu při tvorbě cementových sloupů. Při zakládání staveb a sanaci podloží je nutné sledovat vliv na okolní půdní prostředí. Minimalizace negativních vlivů probíhá správným plánováním injektážní směsi a využitím moderních materiálů s nižší uhlíkovou stopou.

• Optimalizace dávkování pojiva snižuje objem odpadní suspenze.
• Uzavřené systémy čerpání eliminují únik směsi do okolních vrstev zeminy.
• Přesné vrtné práce omezují zásahy do stávající vegetace a okolních inženýrských sítí.

Efektivní stabilizace podloží vyžaduje odborný dohled, neboť trysková injektáž cena se odvíjí i od ekologické šetrnosti zvoleného postupu.

Časté dotazy k tryskové injektáži

Tato sekce FAQ obsahuje často kladené otázky k tryskové injektáži a technologii, která mění zakládání staveb a stabilizaci podloží. Upozorňujeme, že veškeré zásahy do nosných konstrukcí a základů musí provádět osoba s odbornou způsobilostí.

Otázka: Co je trysková injektáž ve stavebnictví?

Trysková injektáž je metoda zpevnění podloží vysokotlakým vstřikováním cementové směsi do zeminy, vytvářející cementové sloupy o průměru 0,5 až 2,5 m, které zvyšují únosnost a vodonepropustnost.

Otázka: Jaký je postup tryskové injektáže?

Postup zahrnuje vrtání otvoru o průměru 100 až 300 mm, vhánění cementové suspenze tryskou o průměru 0,8 až 5,5 mm při tlaku 30 až 60 MPa, otáčení a pomalé vytahování vrtu, čímž vznikají cementové sloupy délky až 12 m.

Otázka: Jaké jsou metody tryskové injektáže?

Existují metody jednofázová, dvojfázová, Double jet s koaxiálním vháněním vzduchu pod tlakem 0,6 až 1,2 MPa pro větší sloupy a jednosměrná injektáž bez otáčení vrtu pro stěnové prvky.

Otázka: Kdy je vhodné použít tryskovou injektáž?

Metoda je vhodná pro stabilizaci základů, zapažení stavebních jam zejména v měkkých jílech, navážkách a lokalitách s vysokou hladinou podzemní vody.

Otázka: Jaká je průměrná cena tryskové injektáže základů v ČR?

Trysková injektáž cena se liší podle projektu, obvykle se pohybuje v řádu tisíců až desetitisíců Kč za metr sloupu, konkrétní nabídky je nutné konzultovat s firmou.

Otázka: Jak probíhá kontrola kvality tryskové injektáže?

Kontrola zahrnuje odběr vývrtů o průměru cca 100 mm pro laboratorní testy pevnosti v tlaku a vodopropustnosti, dále penetrační zkoušky a seismickou tomografii.

Otázka: Co ovlivňuje životnost tryskových sloupů?

Životnost ovlivňují chemické složení a vlhkost zeminy, mechanické zatížení a kvalita injektážní směsi; cementové sloupy mají běžnou životnost desítky let.

Otázka: Jaký materiál se používá při tryskové injektáži?

Používá se cementová suspenze složená z vody a cementu v poměru 1:2 s objemovou hmotností 1,58 kg/l, přičemž složení se upravuje podle typu zeminy.

Otázka: Jaké jsou možné chyby při provádění tryskové injektáže?

Chyby mohou zahrnovat nesprávný tlak injektáže, nedostatečné otáčení vrtu, nevhodné složení směsi nebo špatná kontrola kvality, což může ovlivnit celkovou pevnost sloupů.

Otázka: Co znamená injektovat zdivo?

Injektování zdiva znamená vstřikování speciálních směsí do konstrukce za účelem zpevnění, odstranění vlhkosti nebo sanace, přičemž injektáž zeminy a zdiva představují klíčové stavební techniky.

Otázka: Jaké jsou environmentální dopady tryskové injektáže a jak je minimalizovat?

Environmentální dopady zahrnují riziko kontaminace půdy; minimalizace spočívá v použití ekologicky šetrných injekčních směsí a kontrolovaném dávkování v průběhu 3 hlavních fází aplikace.

Otázka: Jaká je doporučená životnost tryskových sloupů v závislosti na typu použité směsi?

Životnost tryskových sloupů se pohybuje mezi 20 až 50 lety, přičemž směsi s vyšším obsahem cementu zvyšují odolnost proti vodě a mechanickému namáhání.

Otázka: Jaký je přesný postup přípravy injekční směsi pro tryskovou injektáž zdiva?

Směs se připravuje smícháním cementu, vody a polymerních přísad v poměru 1:0,5:0,1; míchání trvá přesně 10 minut, aby byla dosažena správná konzistence směsi.

Otázka: Jaké technologické parametry jsou klíčové při realizaci tryskové injektáže?

Klíčové parametry zahrnují tlak injektáže 1,5 až 2,5 MPa a rychlost vstřiku 0,2 až 0,5 l/min, které musí být během práce pečlivě monitorovány.

Otázka: Jaké jsou hlavní kroky kontroly kvality během tryskové injektáže?

Kontrola zahrnuje 3 fáze: vizuální kontrolu injektáže, měření tlaku a objemu vstříknuté směsi a následné laboratorní testy pevnosti vzorků.
