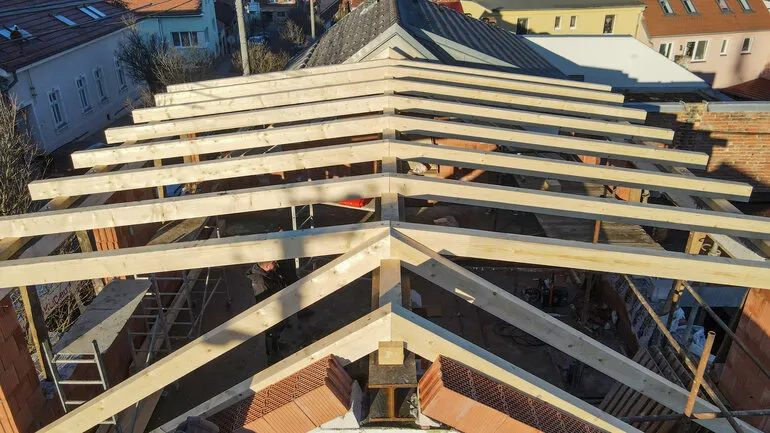

Hambálkový krov představuje efektivní konstrukční řešení pro zastřešení objektů s rozponem do 12 metrů, kde díky vodorovnému hambálku efektivně přenáší zatížení do obvodových stěn. Oproti klasickému vaznicovému krovu nevyžaduje středové podpory, což umožňuje maximální využití půdního prostoru při zachování vysoké tuhosti celé soustavy. Správný návrh rozměrů hambálku a přesné posouzení rozpětí krovu jsou zásadní pro eliminaci průhybů a zajištění dlouhodobé stability střechy.
⭐ Co byste měli vědět
- Hambálkový krov se běžně používá pro rozpětí střech od 6 do 12 metrů, optimálně kolem 7 metrů.
- Rozměry krokví jsou obvykle 160 mm × 80 mm s roztečí 60-140 cm, hambálek má typicky 2× 200 mm × 50 mm a délku 4 metry.
- Moderní konstrukce využívají KVH hranoly o rozměrech 60×120 mm nebo 80×160 mm s vlhkostí do 18 %.
- Hambálek přenáší zatížení sněhem, větrem a zabraňuje rozevírání střechy, čímž zajišťuje stabilitu krovu.
- Montáž hambálkového krovu trvá 2-5 dní a je vhodná pro menší až střední stavby, větší rozpětí vyžaduje jiné typy krovů.
Optimální rozpětí hambálkového krovu
Optimální rozpětí hambálkového krovu se v běžné praxi pohybuje v rozmezí od 6 do 12 metrů. Pro menší rodinné domy a rekreační objekty považujeme za ideální rozpětí krovu hodnotu kolem 7 metrů, která umožňuje efektivní využití podkroví bez nutnosti vnitřních podpor. Při překročení hranice 12 metrů již tato střešní konstrukce naráží na své limity a je nutné volit vaznicový krov, který využívá sloupky a vaznice pro přenos zatížení do nosných stěn.
Jaký je maximální rozpětí hambálkového krovu
Maximální rozpětí hambálkového krovu závisí především na průřezu krokví a umístění kleštin, které zajišťují stabilitu proti rozestupování pat krokví. Hambálek je v konstrukci namáhán převážně tlakem a ohybem, což vyžaduje přesné stanovení statických parametrů.
- Rozpětí 6 až 8 metrů – vhodné pro běžné stavby s využitelným podkrovím.
- Rozpětí 8 až 12 metrů – vyžaduje zesílené kleštiny krovu a přesné rozměry hambálku.
- Nad 12 metrů – staticky nevhodné, přechází se na vaznicový krov.
Odborná rada: Při návrhu dbejte na to, kolik krokví se dává do hambálkového krovu na metr, neboť hustota rozmístění přímo ovlivňuje únosnost střechy při zatížení sněhem.
| Parametr | Doporučená hodnota |
|---|---|
| Minimální rozpětí | 6 metrů |
| Optimální rozpětí | 7 – 9 metrů |
| Mezní rozpětí | 12 metrů |
Upozornění: Návrh a statické posouzení krovu smí provádět pouze autorizovaný projektant nebo statik s odbornou způsobilostí.
Dimenzování a statické vlastnosti hambálkového krovu
Správný návrh hambálkového krovu vyžaduje přesné dodržení statických parametrů a volbu kvalitního řeziva pro zajištění dlouhodobé stability střešní konstrukce. Veškeré zásahy do nosných prvků musí vždy provádět osoba s odbornou způsobilostí na základě autorizovaného statického posouzení.
Rozměry krokví a hambálků
Pro běžný novodobý hambálkový krov se nejčastěji používají krokve o průřezu 160 mm x 80 mm. Samotný hambálek, který zajišťuje tuhost konstrukce, tvoří zdvojený profil o rozměrech 2 x 200 mm x 50 mm při maximální délce 4 metry. Pro tyto konstrukční prvky doporučuji výhradně KVH hranoly, které vykazují vysokou tvarovou stálost a jejichž vlhkost nepřesahuje 18 %. Správné dimenzování těchto prvků přímo ovlivňuje celkové rozpětí krovu a schopnost odolávat namáhání v tlaku i tahu. Pokud porovnáte hambálkový krov s vaznicovým krovem, hambálková varianta nabízí větší volný prostor v podkroví bez nutnosti použití středových vaznic nebo vzpěradel.
Statické výpočty hambálku
Statický výpočet hambálku musí vždy vycházet z norem ČSN EN 1991-1-3 pro zatížení sněhem a ČSN EN 1991-1-4 pro zatížení větrem. Hambálek v konstrukci přenáší síly vznikající vlivem střešní krytiny, sněhové pokrývky i tlaku větru, čímž brání rozestupování pat krokví. Při návrhu je nutné zohlednit nejen rozměry hambálku, ale také způsob jeho kotvení k jednotlivým krokvím. Častou chybou při stavbě bývá podcenění tuhosti spojů nebo nedodržení správné rozteče krokví, což vede k nadměrným průhybům. Oproti kleštinám, které se v krovech používají k podobným účelům, jsou rozměry hambálku optimalizovány pro přenos sil v krovu bez středové podpory. Vždy se řiďte projektovou dokumentací, která zohledňuje místní klimatické podmínky a sklon střechy.
Materiály a jejich vlastnosti
Výběr správného materiálu zásadně ovlivňuje celkovou tuhost konstrukce, kterou u hambálkového krovu zajišťují právě hambálky a kleštiny. Jejich rozměry se odvíjejí od statického výpočtu a typu použitého dřeva. Kvalitní materiál s vlhkostí do 18 % snižuje riziko budoucích deformací a zajišťuje dlouhou životnost celého systému. Upozorňuji, že jakékoliv zásahy do nosné konstrukce krovu smí provádět pouze osoba s odbornou způsobilostí, neboť jde o staticky namáhaný prvek stavby.
Srovnání dubového a KVH dřeva
Pro novodobý hambálkový krov se dnes nejčastěji využívají KVH hranoly, které vynikají vysokou tvarovou stabilitou a přesnými rozměry. Tyto průmyslově sušené profily minimalizují kroucení konstrukce, což je u citlivých spojů klíčové pro minimalizaci průhybů, které mohou poškodit křehké sádrokartonové podhledy. Naproti tomu dubové dřevo představuje tradiční volbu pro svou mimořádnou odolnost vůči vlhkosti, hnilobě a hmyzu. Ačkoliv je dub dražší a náročnější na opracování, jeho přirozená trvanlivost je v náročných podmínkách nepřekonatelná. Při volbě mezi těmito materiály zvažte následující faktory:
- Rozměrová přesnost KVH hranolů zrychluje montáž krovu a zajišťuje přesné dosednutí spojů.
- Dubové dřevo nevyžaduje tak intenzivní chemickou ochranu proti biologickým škůdcům jako běžné smrkové řezivo.
- Mechanické vlastnosti obou materiálů umožňují efektivní návrh hambálků, které běžně dosahují rozměrů 200 mm x 50 mm při délce 4 metry.
- Moderní KVH hranoly se standardně dodávají v profilech jako 60 x 120 mm či 80 x 160 mm, což odpovídá běžným dimenzím krokví.
Vliv vlhkosti a teploty
Vlhkost dřeva je hlavním faktorem, který určuje stabilitu konstrukce po zabudování. U KVH hranolů garantuje výrobce vlhkost do 18 %, což zamezuje následnému sesychání a vzniku trhlin v konstrukci. Pokud použijete dřevo s vyšším obsahem vody, riskujete deformace prvků a následné oslabení spojů, kde se setkává hambálek a krokve. Zvýšená vlhkost navíc vytváří ideální prostředí pro hnilobu, která postupně degraduje nosnost krovu. Pro zajištění dlouhé životnosti doporučuji udržovat v podkroví stabilní mikroklima a pravidelně kontrolovat stav dřevěných spojů, které musí splňovat normy pevnosti a korozní odolnosti.
Odborná rada: Při návrhu vždy zohledněte zatížení sněhem a větrem dle norem ČSN EN 1991-1-3 a ČSN EN 1991-1-4, protože hambálkový krov je vhodný pro rozpětí 6 až 12 metrů, přičemž pro menší domy a chaty se jako limitní rozpětí často uvádí 7 metrů.

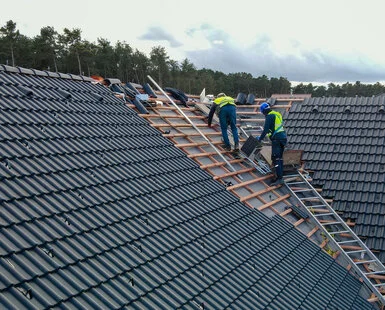

Montáž hambálkového krovu
Montáž hambálkového krovu vyžaduje přesné dodržení statického návrhu a standardní doba realizace se pohybuje v rozmezí 2 až 5 dní. Veškeré použité ocelové spojovací prvky musí splňovat normy ČSN EN pro pevnost a korozní odolnost, aby byla zajištěna dlouhodobá bezpečnost celé konstrukce.
Postup montáže krok za krokem
- Osazení pozednic – připevnění trámů na věnec pomocí kotevních šroubů v definovaných rozestupech.
- Vztyčení krokví – ustavení dvojic krokví do hřebene a jejich fixace na pozednice podle projektu.
- Určení rozteče – vymezení přesné vzdálenosti mezi krokvemi, která ovlivňuje únosnost střechy a celkové rozpětí krovu.
- Montáž kleštin – osazení vodorovných prvků, jejichž rozměry přímo určují stabilitu a tuhost novodobého hambálkového krovu.
- Kontrola stability – dotažení všech spojů a ověření geometrické přesnosti, zda konstrukce odpovídá výkresové dokumentaci.
Nejčastější chyby při stavbě
Mezi kritické chyby při stavbě patří především podcenění přesnosti rozteče krokví a nevhodné dimenzování spojů. Hambálek je v konstrukci namáhán tahem i tlakem, proto každé špatné upevnění výrazně oslabuje nosnost. Často dochází k ignorování norem ČSN EN při výběru spojovacího materiálu, což vede k rychlé korozi. Pamatujte, že instalaci elektrických rozvodů nebo zásahy do nosných prvků smí provádět pouze osoba s odbornou způsobilostí. Odborná rada: Vždy kontrolujte, zda rozměry kleštin odpovídají výpočtům pro daný typ krytiny.
Prostorové možnosti a srovnání s jinými krovy
Hambálkový krov vyniká absencí středových podpor, což umožňuje maximální volnou výšku podkroví. Při sklonu střechy v rozmezí 35 až 45 stupňů dosáhnete pohodlné světlé výšky 2,5 metru bez nutnosti používat sloupky v obytném prostoru. Tato konstrukce funguje na principu trojúhelníkového rámu, kde hambálek přenáší vodorovné síly mezi krokvemi. Pokud vás zajímá, jaké typy krovů existují a jak se liší hambálkový krov od ostatních, hlavním rozdílem je právě způsob vynášení zatížení do obvodových stěn.
Pro rozsáhlé půdorysy je vhodnější vaznicový krov, který díky systému vaznic a vzpěr zvládne mnohem větší rozpětí krovu. Novodobý hambálkový krov je ideální volbou pro menší stavby, kde oceníte čistý interiér.
| Typ krovu | Vhodné rozpětí | Hlavní výhoda |
|---|---|---|
| Hambálkový | do 8 metrů | volný prostor bez sloupků |
| Vaznicový | nad 10 metrů | vysoká nosnost konstrukce |
| Kombinovaný | dle návrhu | variabilita vnitřních dispozic |
Odborná rada: Při plánování vždy ověřte rozměry kleštin, které zajišťují stabilitu hambálků, aby konstrukce splňovala statické požadavky na zatížení sněhem a větrem.
Časté dotazy a odpovědi k hambálkovému krovu
Otázka: Co je to hambálkový krov?
Hambálkový krov je střešní konstrukce vhodná pro rozpětí 6 – 12 metrů, která využívá vodorovný hambálek ke spojení krokví a zajišťuje tak stabilitu střechy.
Otázka: Jaké je maximální rozpětí hambálkového krovu?
Maximální rozpětí krovu dosahuje obvykle 12 metrů, přičemž pro běžné rodinné domy je konstrukčně optimální rozpětí kolem 7 metrů.
Otázka: Jak jsou dimenzovány krokve a hambálky?
Krokve mají typické rozměry 160×80 mm, hambálek bývá tvořen zdvojeným průřezem 2× 200×50 mm a používají se KVH hranoly s vlhkostí do 18 %.
Otázka: Jak hambálek přenáší zatížení ve střešní konstrukci?
Hambálek přenáší tahové síly od sněhu a větru, čímž brání rozevírání krokví a zajišťuje celkovou tuhost konstrukce krovu.
Otázka: Jak probíhá montáž hambálkového krovu?
Montáž trvá obvykle 2 – 5 dní, vyžaduje použití certifikovaných ocelových spojovacích prvků s vysokou korozní odolností a přesné osazení do pozednice.
Otázka: Jaké materiály se používají na hambálky?
Nejčastěji se využívají KVH hranoly o průřezech 60×120 mm či 80×160 mm, případně dubové dřevo, které vykazuje vysokou přirozenou odolnost proti biotickým škůdcům.
Otázka: Jaké jsou rozdíly mezi hambálkovým a vaznicovým krovem?
Hambálkový krov je ideální pro rozpětí do 12 metrů s volným podkrovím, zatímco vaznicový krov využívá středové sloupy a umožňuje překonání větších vzdáleností.
Otázka: Kolik krokví se dává do hambálkového krovu na metr?
Krokve se umísťují v osových vzdálenostech 60 – 140 cm, což odpovídá průměrně 1 – 1,6 krovové dvojici na běžný metr délky střechy.
Otázka: Jaké chyby se často vyskytují při stavbě hambálkového krovu?
K nejčastějším pochybením patří nedodržení projektované rozteče krokví, nesprávné kotvení hambálků k patám krokví a podcenění norem pro sněhové zatížení.
Otázka: Jak ovlivňuje sklon střechy prostorové možnosti krovu?
Střechy se sklonem 35 – 45 stupňů umožňují při použití novodobého hambálkového krovu efektivní využití podkroví s volnou výškou od 2,5 metru.
Otázka: Jak správně určit rozteč krokví u hambálkového krovu?
Rozteč krokví se stanovuje na základě statického výpočtu, přičemž zohledňuje typ krytiny, místní klimatické podmínky a rozmístění střešních oken.
Otázka: Jaký je postup stavby hambálkového krovu krok za krokem?
- Příprava řeziva dle výkresové dokumentace – 2. Montáž pozednic a krokví – 3. Osazení hambálků do projektované výšky – 4. Kontrola spojů a ztužení.
Otázka: Jaké jsou typické rozměry hambálku v krovu?
Standardní rozměry hambálku jsou 2× 200×50 mm, přičemž celková délka hambálku se pohybuje kolem 4 metrů v závislosti na rozpětí krovu.
Otázka: Jak ovlivňuje vlhkost dřeva životnost krovu?
Optimální vlhkost dřeva pro konstrukci krovu je do 18 %, neboť vyšší hodnoty vedou k následným deformacím a mohou vyvolat hnilobné procesy v nosných prvcích.
Otázka: Jaké jsou výhody použití dubového dřeva na hambálky?
Dubové dřevo vyniká vysokou objemovou hmotností, mechanickou pevností a přirozenou odolností vůči hnilobě, což výrazně prodlužuje celkovou životnost konstrukce.
Upozornění: Zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí. Tento článek slouží výhradně k informačním účelům.
