Kvalitní rastr na sádrokarton tvoří nezbytný základ pro rovný a dlouhodobě stabilní strop bez prasklin. Správná volba mezi obvodovým profilem UD a nosným profilem CD společně s použitím vhodných plastových hmoždinek určuje celkovou tuhost a nosnost vaší konstrukce.
Podstata v kostce
- Sádrokartonové rastry jsou tvořeny převážně z pozinkovaných ocelových profilů UD a CD s roztečí upevnění max. 800 mm.
- CD profily se instalují ve vzdálenosti 41,5-50 cm, odpovídající šířce desek, například 41,5 cm pro desky 125 cm.
- Přímé závěsy se montují ve směru profilů v rozteči 100-120 cm, kolmo pak cca 40 cm.
- Plastové natloukací hmoždinky o průměru 6-8 mm a délce 40-60 mm slouží k pevnému kotvení profilů.
- Dvojitý nebo křížový rastr se používá pro větší snížení stropu a zvýšení pevnosti konstrukce.
Přehled základních typů rastrů pro sádrokartonové stropy
Rastr na sádrokarton tvoří nosnou kostru, která nese sádrokartonové desky a zajišťuje stabilitu celého podhledu. Základní konstrukci stropu tvoří kombinace obvodových UD profilů a nosných CD profilů, které se spojují pomocí závěsů a křížových spojek. Při výběru řešení pro konkrétní místnost existují různé typy rastrů pro montáž sádrokartonových stropů, které volíte podle svěšené výšky a požadované tuhosti konstrukce.
Základní komponenty a typy roštů
Pro správnou realizaci podhledu musíte rozlišovat mezi jednotlivými ocelovými profily, které mají specifické určení:
- Profil UD slouží jako vodorovný obvodový profil, který se kotví do stěn pomocí plastových hmoždinek.
- Profil CD funguje jako hlavní montážní prvek, do kterého se přímo šroubují sádrokartonové desky.
- R-UW profily a R-CW profily jsou primárně určeny pro konstrukci příček, nikoliv pro nosné stropy.
Při návrhu stropu se nejčastěji setkáte s jednoduchým nebo křížovým rastrem. Pokud plánujete prostor s vyššími nároky na rovinnost, zvolte dvojitý rastr, kde jsou CD profily uloženy ve dvou úrovních nad sebou. Různé druhy nosných roštů pro sádrokartonové stropy vždy vyžadují dodržení předepsané rozteče rastru, která se standardně pohybuje v rozmezí 400 až 500 milimetrů podle tloušťky desek. Cena a typy rastrů pro sádrokartonové stropy se liší podle tloušťky plechu profilů a celkové složitosti závěsného systému. Pamatujte, že veškeré zásahy do nosných konstrukcí musí provádět osoba s odbornou způsobilostí.
Materiály a profily používané pro rastry
Kvalitní rastr sádrokartonového stropu tvoří základ pro dlouhodobou stabilitu a prevenci prasklin v podhledech. Základním materiálem pro nosné prvky je pozinkovaná ocel, která zajišťuje vysokou tuhost konstrukce a odolnost vůči korozi v běžných vnitřních prostorách. Při rozhodování, jaké materiály se používají pro rastry na sádrokartonové stropy, hrají hlavní roli systémové ocelové profily s definovanou tloušťkou plechu, obvykle 0,6 mm.
Pro kotvení obvodového profilu UD do nosné stěny se používá plastová natloukací hmoždinka o průměru 6 až 8 mm a délce 40 až 60 mm. Výběr správného spojovacího materiálu je kritický, neboť zajišťuje pevné spojení mezi zdivem a konstrukcí. Jednotlivé ocelové profily CD a UD se mezi sebou spojují pomocí samořezných vrutů typu LN, které nevyžadují předvrtání.
- Profil UD: slouží jako obvodový vodicí prvek ukotvený ke stěnám.
- Profil CD: hlavní nosný prvek, do kterého se přímo montují sádrokartonové desky.
- Plastové hmoždinky: zajišťují stabilní přenos zatížení z rastru do okolního zdiva.
- Vrut: umožňuje pevné spojení profilů v místech křížení nebo napojení.
Odborná rada: Při instalaci vždy dbejte na to, aby rozteč rastru odpovídala doporučení výrobce desek, což u standardních stropů bývá 500 mm u CD profilů. U systémů jako je dvojitý rastr dbejte na precizní vyrovnání výškové úrovně pomocí závěsů. Upozorňuji, že jakékoli zásahy do nosných konstrukcí nebo elektroinstalací skrytých v podhledu smí provádět pouze osoba s odbornou způsobilostí.
Rozměry a rozteče profilů v rastru
Správně zvolená rozteč rastru na sádrokarton je základem pro dlouhou životnost podhledu bez prasklin. Níže uvedená tabulka shrnuje klíčové parametry, které musíte při realizaci dodržet.
| Typ profilu | Maximální rozteč | Poznámka |
|---|---|---|
| Profil CD | 41,5-50 cm | Závisí na šířce sádrokartonových desek |
| Profil UD | 80 cm | Rozteč kotev do stěny |
| Profil R-CW | 60-62,5 cm | Dle šířky sádrokartonových desek |
Optimální rozteče CD profilů pro různé šířky sádrokartonových desek
Pro montáž sádrokartonu na strop se nejčastěji používá CD profil, který tvoří nosnou část konstrukce. Pokud používáte standardní sádrokartonové desky o šířce 120 až 125 cm, musí být rozteč rastru nastavena na 41,5 až 50 cm. Tato hustota profilů zajišťuje dostatečnou tuhost podhledu, aby nedocházelo k průhybům či praskání spojů vlivem vlastní hmotnosti desek. Při instalaci využijte přímé závěsy, které se umisťují v rozteči 100 až 120 cm ve směru profilů a cca 40 až 50 cm v kolmém směru. CD profily se k závěsům fixují dvojicí samořezných šroubů LB 3,5×9,5 mm.
Upevnění UD profilů a jejich maximální rozteč
Obvodový profil UD slouží k vymezení roviny stropu a jako opora pro konce CD profilů. Při jeho instalaci na stěny používejte plastové hmoždinky o průměru 6 až 8 mm a délce 40 až 60 mm v závislosti na typu zdiva. Maximální rozteč upevnění profilu UD je 800 mm, přičemž první a poslední upevňovací bod musí být umístěn maximálně 200 mm od rohu místnosti. Pro zvýšení vzduchové neprůzvučnosti a eliminaci vibrací doporučuji na zadní stranu UD profilů vždy nalepit samolepicí pěnové těsnění. Pokud tvoříte dvojitý rastr, dbejte na to, aby byl obvodový profil pevně ukotven, protože nese významnou část zatížení celé konstrukce.
Rozteč R-CW profilů podle šířky sádrokartonových desek
R-CW profily se využívají primárně u příček a volně stojících konstrukcí, kde plní nosnou funkci. Jejich standardní rozteč je 600 až 625 mm, což přímo odpovídá šířkovým modulům sádrokartonových desek. Dodržení tohoto rozměru je kritické pro správné napojení hran desek na střed profilu, aby se předešlo vzniku křížových spojů. Pokud plánujete křížový rastr pro sádrokarton, počítejte s tím, že tyto rozměry a jejich použití zajišťují potřebnou stabilitu i při montáži více vrstev opláštění. Upozorňuji, že veškeré zásahy do elektroinstalací a nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí; tento článek slouží výhradně jako informační podklad.
Montážní postupy a doporučené kotvení rastrů
Správná montáž vyžaduje přesné dodržení technologických postupů, aby rastr na sádrokarton zajistil stabilitu podhledu a předešel praskání spojů. Zde se dozvíte, jak udělat rastr pro sádrokartonový strop krok za krokem a jak správně upevnit rastr pro sádrokartonový strop.
Příprava a výběr profilů
Před samotnou instalací zvolte správný typ konstrukce podle rozpětí místnosti. Základem systému je obvodový UD profil, který určuje rovinu podhledu, a nosný CD profil, do kterého se přímo šroubují sádrokartonové desky. Pro standardní stropy se nejčastěji využívá křížový nebo dvojitý rastr, který zvyšuje tuhost konstrukce. Vždy zkontrolujte rovinnost stěn pomocí laserové vodováhy, protože sebemenší odchylka se projeví v konečném vzhledu hotového stropu.
Upevnění UD profilů
Obvodový profil UD instalujte po celém obvodu místnosti v požadované výšce. UD profil kotvěte pomocí plastové natloukací hmoždinky v maximální rozteči 800 mm. První upevňovací bod umístěte vždy maximálně 200 mm od rohu stěny, aby nedocházelo k průhybu profilu. Pro pevné spojení s podkladem použijte kvalitní vrut odpovídající typu zdiva. Pozor, u sádrokartonových konstrukcí je nutné dodržet přesnou geometrii, neboť jakékoli vyosení ztíží následné osazování CD profilů.
Montáž CD profilů a spojování

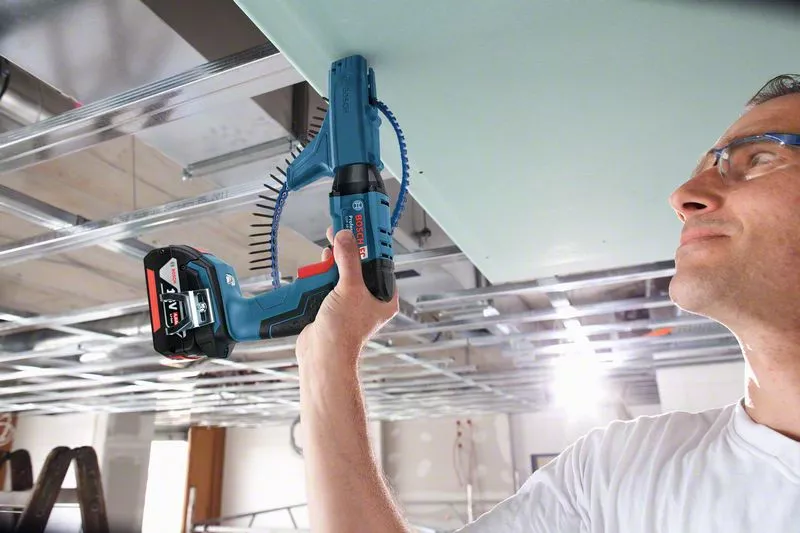

CD profily zkraťte na potřebnou délku a nasuňte do obvodových UD profilů. Každý profil CD zafixujte pomocí samořezného šroubu LB 3,5×9,5 mm, který zajistí pevné spojení bez nutnosti předvrtání. Pokud potřebujete profily napojovat, použijte vnitřní spojky pro CD profily.
- CD profily vkládejte do UD profilů s vůlí cca 5 mm pro dilataci.
- Všechny spoje desek musí mít šířku spáry 0,5 cm.
- Po montáži desek proveďte tmelení spár vhodnou sádrovou směsí.
Odborná rada: Nejčastější chybou při vytváření rastru je nedostatečné kotvení nebo nedodržení rozteče rastru. Pamatujte, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí.
Specifické konstrukční varianty rastrů a jejich využití
Výběr správného typu konstrukce přímo ovlivňuje stabilitu a životnost vašeho podhledu. Různé typy rastrů pro montáž sádrokartonových stropů volíte podle výšky svěšení a požadavků na nosnost. Pro běžné interiéry se nejčastěji setkáte s křížovým rastrem nebo jednodušší variantou přímého roštu.
Dvojitý rastr na sádrokartonové stropy – kdy a proč ho použít

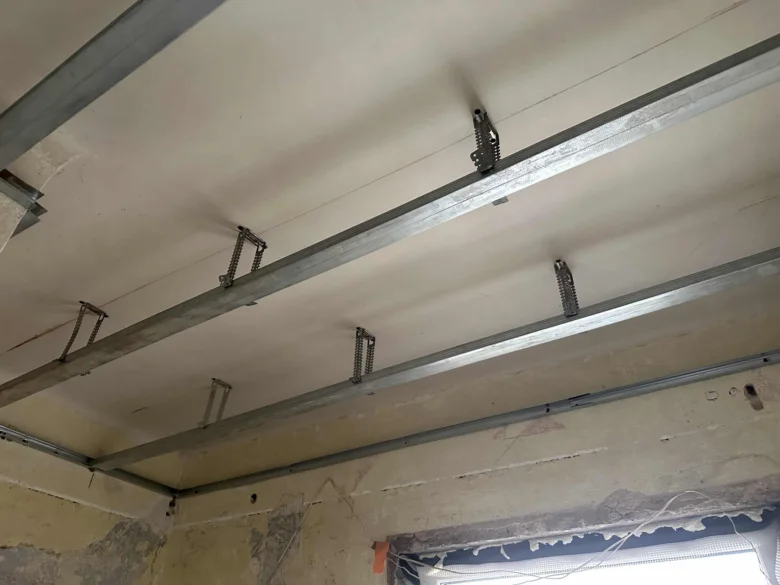

Dvojitý rastr tvoří dvě úrovně CD profilů, které jsou spojeny křížovými spojkami. Primární profily kotvíte do stropu v osové vzdálenosti zhruba 100 cm. Na ně následně montujete sekundární profily s roztečí 40 až 50 cm. Tento systém účinně eliminuje pnutí v sádrokartonových deskách, čímž snižuje riziko vzniku trhlin ve spojích.
Křížový rastr pro sádrokarton – jaké má rozměry a použití
Křížový rastr pro sádrokarton představuje nejstabilnější řešení pro velké plochy a stropy s vysokým nárokem na rovinnost. Pokud potřebujete podhled výrazně snížit, je tato konstrukce ideální volbou.
- Jednoduchý rastr: vhodný pro přímou montáž na dřevěné trámy nebo nízké svěšení.
- Dvojitý rastr: zajišťuje vysokou stabilitu a umožňuje přesné vyrovnání nerovností stropu.
- Samonosný podhled: používá se v chodbách, kde nelze kotvit rastr na sádrokarton do nosného stropu.
Při montáži obvodových profilů UD vždy používejte kvalitní plastové hmoždinky a pravidelně kontrolujte rovinnost pomocí vodováhy. Pamatujte, že veškeré zásahy do elektroinstalace v podhledech smí provádět pouze osoba s odbornou způsobilostí.
Porovnání výhod a nevýhod různých typů rastrů
Při volbě konstrukce pro podhledy hrají různé typy rastrů pro montáž sádrokartonových stropů klíčovou roli v celkové stabilitě i výsledné výšce místnosti. Standardním řešením pro stropy zůstává rastr na sádrokarton tvořený obvodovým profilem UD a nosným profilem CD z pozinkované oceli. Tento systém je vysoce univerzální a umožňuje snadné kotvení pomocí přímých závěsů, které se do stropu upevňují ocelovými hmoždinkami, například stropními hřeby DN6. Naproti tomu profily R-UW a R-CW jsou primárně určeny pro sádrokartonové příčky, nikoliv pro stropní konstrukce, kde by jejich použití bylo staticky nevhodné.
Výhody a nevýhody různých typů rastrů na sádrokarton se nejvíce projeví u náročnějších projektů. Dvojitý rastr na sádrokartonové stropy, kde jsou primární profily vzdáleny cca 100 cm a sekundární profily upevněny kolmo k nim ve vzdálenosti 40 až 50 cm, výrazně zvyšuje pevnost konstrukce a omezuje riziko praskání spojů. Jeho nevýhodou je však vyšší konstrukční výška, která vám ubere několik centimetrů světlé výšky místnosti. Křížový rastr pro sádrokarton, který využívá křížové spojky pro dokonalé vyrovnání profilů, usnadňuje montáž sádrokartonu v přesném rastru, přičemž rozteč závěsů ve směru montážních profilů nesmí překročit 1 200 mm a v kolmém směru 500 mm.
| Typ rastru | Hlavní výhoda | Hlavní nevýhoda |
|---|---|---|
| Jednoduchý CD rastr | Minimální konstrukční výška | Nižší tuhost v ploše |
| Dvojitý rastr | Vysoká pevnost a stabilita | Zvýšená náročnost montáže |
| Křížový rastr | Snadné vyrovnání roviny | Vyšší spotřeba materiálu |
Odborná rada: Při instalaci obvodových UD profilů vždy používejte plastové hmoždinky o průměru 6 až 8 mm a délce 40 až 60 mm, přičemž první a poslední upevnění musí být maximálně 200 mm od rohu místnosti. Pro zlepšení akustiky doporučuji na zadní stranu UD profilů vždy nalepit samolepicí pěnové těsnění, které eliminuje přenos vibrací do stěn. Připomínám, že zásahy do elektroinstalace v podhledech a úpravy nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Otázka: Jaká je optimální rozteč CD profilů u jednoduchého rastru?
CD profily se obvykle instalují rovnoběžně ve vzdálenosti 41,5 cm až 50 cm. Volba závisí na šířce použitých sádrokartonových desek, přičemž rozteč 41,5 cm je standardní pro desky o šířce 125 cm.
Otázka: Proč se u stropních rastrů používá samolepicí těsnění?
Pěnové napojovací těsnění na zadní straně UD profilů slouží k eliminaci přenosu vibrací a hluku mezi konstrukcí podhledu a stěnami. Tento prvek výrazně zvyšuje vzduchovou neprůzvučnost celé sádrokartonové konstrukce.
Otázka: Jak se fixují CD profily k přímým závěsům?
CD profily se k přímým závěsům fixují pomocí dvojice samořezných šroubů typu LB o rozměrech 3,5×9,5 mm. Tento spoj zajišťuje dostatečnou pevnost a stabilitu celého rastru před samotnou montáží sádrokartonových desek.
Doporučení pro výběr rastru podle typu stropu a zatížení
Správný výběr rastru na sádrokarton je klíčový pro dlouhodobou stabilitu a eliminaci prasklin v podhledu. Při rozhodování, jak vybrat správný rastr pro sádrokartonový strop, vždy zohledněte celkové zatížení konstrukce a světlou výšku místnosti. Základem systému jsou obvodové UD profily a nosné CD profily, které tvoří hlavní oporu sádrokartonových desek.
Typy roštů vhodných pro sádrokartonový strop
Pro standardní podhledy v bytových prostorách obvykle postačuje jednoduchý rošt, kde jsou CD profily uloženy v jedné úrovni. Pokud však plánujete instalovat těžší konstrukce, například s dodatečnou izolací nebo protipožárním opláštěním, je nutné zvolit dvojitý rastr. Tento systém, známý také jako křížový rastr pro sádrokarton, zajišťuje vyšší tuhost a lepší rozložení hmotnosti, což zásadně snižuje riziko průhybu.
- Jednoduchý rastr: Ideální pro lehké podhledy a sádrokartonové desky standardní tloušťky 12,5 mm.
- Dvojitý rastr: Nezbytný u konstrukcí s vysokým zatížením nebo při požadavku na vysokou akustickou izolaci.
- Obvodové kotvení: Vždy používejte kvalitní plastové hmoždinky odpovídající typu podkladu, aby UD profil pevně držel na zdivu.
- Rozteč rastru: Standardní osová vzdálenost CD profilů se pohybuje mezi 400 až 500 mm podle tloušťky desek.
Odborná rada: Při montáži dbejte na to, aby byl CD profil v UD profilu volně uložen a mohl dilatovat, čímž předejdete pnutí v konstrukci. Zásahy do nosných částí stropu konzultujte se statikem, zejména v případě rekonstrukcí starších objektů.
Kompatibilita rastrů s různými sádrokartonovými deskami
Správná kompatibilita rastrů s různými sádrokartonovými deskami zásadně ovlivňuje stabilitu a životnost celého podhledu. Základem je volba typu desky podle účelu místnosti, na což následně navazuje návrh konstrukce z CD profilů. Pro běžné sádrokartonové desky o šířce 120 až 125 cm se standardně využívá rozteč rastru v rozpětí 41,5 až 50 cm. Tato rozteč zajišťuje, že hrany desek vždy přesně dosedají na nosný profil, což je klíčové pro pevnost spojů.
Pokud plánujete sádrokartonový strop v koupelně, musíte zvolit impregnovanou desku, která lépe odolává zvýšené vlhkosti. Při montáži v takových prostorách doporučuji pečlivě kontrolovat celistvost rastru na sádrokarton, aby nedocházelo k průhybům desek. U protipožárních desek, které jsou těžší, se častěji volí dvojitý rastr pro zajištění vyšší nosnosti.
- Standardní desky: využívejte rozteč rastru 50 cm pro úsporu materiálu.
- Protipožární desky: montujte na křížový rastr s roztečí 41,5 cm pro vyšší tuhost.
- Impregnovaná deska: vyžaduje kvalitní nátěr a přesné ukotvení pomocí profilů CD a UD.
Odborná rada: Při kotvení obvodového profilu UD do zdiva vždy používejte vhodné plastové hmoždinky odpovídající typu podkladu, aby byla zajištěna maximální přilnavost konstrukce ke stěně. Pamatujte, že veškeré elektroinstalace skryté v podhledu musí splňovat normy a jejich instalaci smí provádět pouze osoba s odbornou způsobilostí.
Montáž rastrů v atypických prostorách (šikminy, vikýře)
Montáž rastrů v atypických prostorách vyžaduje precizní vyměření a správný výběr spojovacího materiálu, aby konstrukce odolala pnutí krovu. Při instalaci v podkroví zajistěte stabilitu nosných prvků, které musí udržet přesnou geometrii podhledu i v místech šikmin či vikýřů. CD profily se v těchto prostorech instalují rovnoběžně s roztečí 41,5 až 50 cm podle šířky použitých desek.
Použití krokvových závěsů
Krokvový závěs z pozinkovaného plechu představuje klíčový prvek pro kotvení rastru na sádrokarton přímo do střešní konstrukce. Tento závěs umožňuje plynulé výškové nastavení CD profilů, což je u šikmin nezbytné pro vyrovnání přirozených nerovností krokví. Při instalaci dbejte na to, aby rozteč rastru odpovídala normovým požadavkům pro daný typ sádrokartonové desky. Krokvový závěs vždy pevně přišroubujte k boční straně krokve, nikoliv do její hrany, aby nedošlo k oslabení nosné části dřeva.
Úprava CD profilů
CD profil se v místech kolem vikýřů a oken často upravuje řezáním a zalamováním, aby vytvořil pevný rám kolem otvoru. Pokud potřebujete vytvořit úhel, proveďte řezání profilu tak, aby bočnice zůstaly zachovány a umožnily vytvoření tzv. hokejky. Tato úprava zajistí potřebnou stabilitu ostění.
- Před řezáním profilu vždy použijte přesné měřidlo pro zachování pravého úhlu a čistý řez bez otřepů.
- K fixaci CD profilů k UD profilům na stěnách využívejte pouze autorizované samořezné šrouby typu LB 3,5×9,5 mm.
- U atypických tvarů nikdy nepodceňujte tuhost konstrukce, v případě potřeby zvolte dvojitý křížový rastr s primárními profily vzdálenými cca 100 cm.
- Pro kotvení UD profilů do zdiva kolem oken používejte výhradně kvalitní plastové hmoždinky o průměru 6 až 8 mm a délce 40 až 60 mm.
- První a poslední upevnění UD profilu do stěny musí být maximálně 200 mm od rohu místnosti.
Odborná rada: Při práci s elektroinstalací v podhledech pamatujte, že veškeré zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí. Kabely veďte za rastrem, ideálně v plastovém ohebném potrubí typu husí krk, které zajistí mechanickou ochranu vedení.
Údržba a opravy rastrů po letech používání
Pravidelná údržba a opravy rastrů po letech používání výrazně prodlužují životnost konstrukce. Doporučuji provádět vizuální kontrolu každé 2 až 3 roky, zejména u stropů v koupelnách nebo nevytápěných prostorách, kde hrozí koroze kovových prvků. Údržba zahrnuje kontrolu upevnění všech závěsů a dotažení spojů, zatímco oprava řeší poškozené profily či deformace vzniklé pohybem stavby. Pokud zjistíte, že profil CD nebo obvodový profil UD vykazuje známky koroze, je nutné jej očistit a ošetřit antikorozním nátěrem.
Při diagnostice stavu se zaměřte na tyto kritické body:
- Pevnost ukotvení závěsů do nosného stropu, kde mohou časem povolit plastové hmoždinky.
- Celistvost spojů mezi profily, zejména u instalací jako je dvojitý rastr.
- Stabilitu konstrukce v místech, kde byla dodržena doporučená rozteč rastru.
Odborná rada: Při zjištění prasklin v sádrokartonu v blízkosti profilů vždy nejdříve zkontrolujte, zda nedošlo k uvolnění rastru na sádrokarton. Zásahy do elektroinstalace vedené v rastru smí provádět pouze osoba s odbornou způsobilostí. Správně udržovaný rošt zajistí, že váš strop zůstane rovný a bezpečný po desetiletí.
