Hurdiskové stropy představují tradiční skládaný systém využívající keramické vložky zavěšené na ocelových nosnících, který zajišťuje vysokou stabilitu starších i rekonstruovaných staveb. Jejich konstrukce vyniká především vynikající požární odolností a schopností přenášet značné statické zatížení v závislosti na zvolené skladbě. Správná montáž vyžaduje přesné dodržení technologického postupu, aby byla zaručena dlouhodobá nosnost a celková tuhost stropní konstrukce.
⭐ Co byste měli vědět
- Hurdiskové stropní desky mají rozměry přibližně 60 × 30 cm a tloušťku 5-7 cm.
- Nosné ocelové profily (IPE, HEA) mají minimální výšku 140-160 mm s uložením minimálně 150 mm na pevný podklad.
- Tepelný odpor hurdiskových stropů se pohybuje kolem 1,2-1,5 m²K/W bez izolace.
- Standardní rozpětí stropních polí je 3-6 metrů, maximálně až 8 metrů se speciální konstrukcí.
- Maximální zatížení stropu je 3-5 kN/m² pro obytné a až 7 kN/m² pro průmyslové objekty.
Rozměry, materiály a základní charakteristika hurdiskových stropů
Hurdiskový strop tvoří keramické nebo betonové tvarovky, které se ukládají mezi ocelové nosníky I profilů. Základní prvek, tedy keramická vložka Hurdis, má standardní rozměry 250 x 80 x 980 mm. U starších konstrukcí se běžně setkáte s keramickými či betonovými deskami o rozměrech přibližně 60 x 30 cm a tloušťce 5 až 7 cm, které tvoří podhledovou část konstrukce.
Základní materiály a technické parametry
Každá hurdiska funguje jako ztracené bednění, na které se po uložení nanáší vrstva nadbetonávky. Výrobce KM BETA dodává moderní keramické vložky, které zajišťují vysokou stabilitu systému. Správná hurdiskový strop skladba vyžaduje přesné dodržení osových vzdáleností nosníků, což přímo ovlivňuje celkovou hurdiskový strop nosnost.
- Keramická vložka Hurdis: standardní délka 980 mm pro rozteč nosníků 1 000 mm.
- Betonová deska: tloušťka 5 až 7 cm vhodná pro starší typy stropů.
- Hurdisky rozměry: šířka 250 mm a výška 80 mm jsou nejčastější parametry.
Při návrhu stropu zohledněte, že hurdis strop požární odolnost dosahuje vysokých hodnot díky keramickému materiálu. Pokud plánujete hurdiskový strop postup rekonstrukce, pamatujte, že zásahy do nosných prvků smí provádět pouze osoba s odbornou způsobilostí.
Konstrukce a nosnost hurdiskových stropů
Konstrukce hurdiskového stropu spočívá v kombinaci ocelových nosníků a keramických vložek, které dohromady vytvářejí tuhý stropní systém. Pochopení toho, jak funguje hurdiskový strop, je zásadní pro správné posouzení stability starších objektů i rekonstrukce.
Typy nosných ocelových profilů
Hlavním nosným prvkem jsou ocelové nosníky, nejčastěji IPE profily nebo HEA profily. Tyto nosníky mají zpravidla výšku 140 až 160 mm podle rozpětí místnosti a očekávaného zatížení. Správná volba profilu zajišťuje tuhost konstrukce, na kterou se následně pokládají hurdis desky, čímž vzniká stabilní základ pro hurdiskový strop skladba.
Uložení hurdisků a nosníků
Ocelové nosníky musí být uloženy na nosné zdivo v délce minimálně 150 mm, aby bylo zajištěno bezpečné přenesení sil do podkladu. Samotné hurdisky se ukládají na spodní příruby nosníků, přičemž minimální délka uložení hurdisku činí 30 mm. Dodržení těchto rozměrů je klíčové, protože hurdiskový strop postup vyžaduje přesné lícování prvků bez mezer.
Nosnost stropu a limity zatížení
Jaká je nosnost hurdiskového stropu? V běžných obytných prostorech se nosnost stropu pohybuje v rozmezí 3 až 5 kN/m². Pro náročnější průmyslové objekty může být konstrukce navržena až na 7 kN/m². Pamatujte, že hurdisky nosnost ovlivňuje také tloušťka nadbetonávky a kvalita použité betonové směsi.
| Typ prostoru | Nosnost (kN/m²) |
|---|---|
| Obytné místnosti | 3 – 5 |
| Kancelářské prostory | 4 – 5 |
| Průmyslové objekty | 5 – 7 |
Odborná rada: Veškeré zásahy do nosných stropních konstrukcí a posouzení jejich stavu smí provádět pouze osoba s odbornou způsobilostí, například autorizovaný statik. Hurdis strop požární odolnost vykazuje vysokou díky keramickému materiálu, avšak při poškození nosníků klesá celková bezpečnost systému.
Tepelně-technické a akustické vlastnosti hurdiskových stropů
Základní hurdiskový strop dosahuje tepelného odporu v rozmezí 1,2 až 1,5 m²K/W. Samotná konstrukce, kde hurdis desky tvoří vložky mezi nosníky, vykazuje akustickou neprůzvučnost na úrovni 50 dB. Pro zvýšení komfortu bydlení je nezbytná dodatečná tepelná izolace. Ideálním řešením je pokládka minerální vlny v tloušťce 5 až 10 cm, která výrazně utlumí kročejový hluk a zlepší tepelný odpor. Hurdis strop požární odolnost zvyšuje právě díky keramickému střepu a betonové zálivce, přičemž vrstvená hurdiskový strop skladba zabraňuje rychlému prostupu tepla.
| Parametr | Hodnota |
|---|---|
| Tepelný odpor | 1,2 – 1,5 m²K/W |
| Akustická neprůzvučnost | cca 50 dB |
| Doporučená tloušťka izolace | 5 – 10 cm |
Odborná rada: Při návrhu skladby vždy zohledněte hurdiskový strop nosnost a celkové statické zatížení konstrukcí. Pokud plánujete zásahy do stropu, pamatujte, že práce na nosných konstrukcích smí provádět pouze osoba s odbornou způsobilostí.
Montáž hurdiskového stropu: postup a doporučení
Správný hurdiskový strop postup vyžaduje pečlivou přípravu podkladů a dodržení technologických lhůt pro dosažení deklarované únosnosti. Zde naleznete návod, jak se skládá hurdiskový strop, aby konstrukce vykazovala požadovanou stabilitu a bezpečnost.

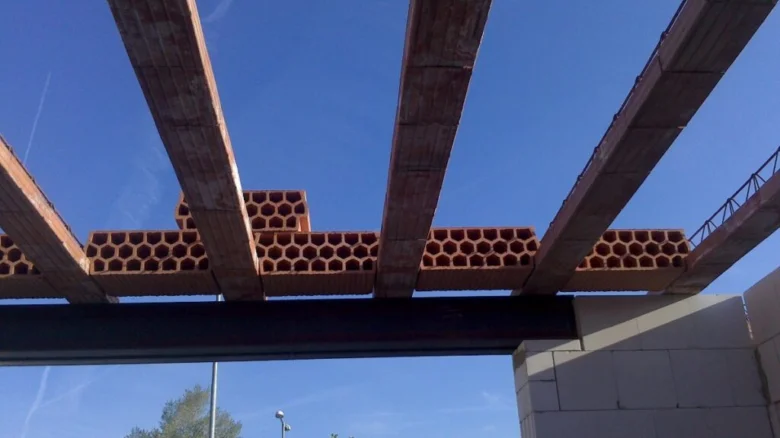

Příprava a uložení nosníků
Před samotnou pokládkou musí být nosníky přesně vyrovnány na nosné zdivo. Uložení nosníků vyžaduje minimální přesah 150 mm na pevný, vyzrálý podklad, který zajistí rovnoměrný přenos zatížení. Před zahájením montáže zkontrolujte rovinnost horní hrany nosníků, protože jakákoliv odchylka v této fázi negativně ovlivní celkovou hurdiskový strop skladbu i následnou montáž vložek.
Uložení hurdisků s přesností
Montáž hurdiskového stropu probíhá kladením hurdis desek přímo do patek nosníků. Uložení hurdisků vyžaduje vysokou přesnost s tolerancí maximálně ±5 mm, aby nedocházelo ke vzniku lokálních napětí. Hurdisky nikdy nepokládejte na sucho bez podkladu a zajistěte jejich ochranu proti nadměrné vlhkosti. Po uložení všech vložek vždy proveďte důkladné vyplnění spár cementovou maltou, což zpevní celou konstrukci.
Betonáž a zrání stropu
- Betonáž – aplikujte beton s pevností minimálně C20/25 rovnoměrně po celé ploše stropu.
- Zhutnění – proveďte vibraci směsi po dobu 10 až 15 sekund na každou desku pro eliminaci dutin.
- Zrání betonu – ponechte konstrukci v klidu po dobu 28 dní při teplotě okolo 20 °C.
Odborná rada: Pamatujte, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí. Správně provedená betonáž je klíčová pro dosažení parametrů, jako je hurdis strop požární odolnost a celková hurdiskový strop nosnost.
Poruchy hurdiskových stropů a možnosti oprav
Poruchy hurdiskových stropů vznikají nejčastěji v důsledku koroze ocelových nosníků, dlouhodobého přetížení nebo nedodržení technologického postupu při betonáži. Pokud vás zajímá, proč padaly hurdiskové stropy v minulosti, hlavní příčinou bývala kombinace nedostatečné únosnosti, degradace materiálu vlivem vlhkosti a absence správného podbetonování. Upozorňuji, že jakékoli zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí, přičemž tento text slouží výhradně jako informační průvodce.
Ohybové poruchy hurdiskových stropů
Ohybové praskliny se projevují jako trhliny na spodním líci desky, které probíhají rovnoběžně s ocelovými nosníky, nejčastěji ve vnitřní polovině rozpětí. Tyto poruchy vznikají při překročení únosnosti stropní konstrukce, která je standardně navržena na 3 až 5 kN/m² pro obytné prostory. Pokud identifikujete tyto lineární trhliny, prověřte, zda hurdiskový strop postup při realizaci odpovídal projektové dokumentaci a zda nedošlo k překročení povoleného zatížení.
Plošné poruchy a částečné zřícení
Plošné poruchy představují závažný stav, kdy dochází k oddělení celé spodní příruby desky od zbytku hurdisky a jejímu následnému odpadnutí do interiéru. K tomuto jevu dochází při narušení soudržnosti mezi keramickou vložkou a betonovou zálivkou, přičemž rizikovým faktorem je použití příliš hutného betonu, který vlivem smršťování vyvolává vnitřní pnutí. Mezi časté chyby při stavbě patří nedostatečné podbetonování, chybějící nadvýšení nosníků nebo uložení hurdisků na sucho bez zajištění minimálního uložení 30 mm na příruby nosníků.
Diagnostika a opravy hurdiskových stropů
Diagnostika poruch spočívá v akustickém testu poklepem, kdy poškozená hurdiska vydává dutý, odlišný zvuk oproti zdravému materiálu. Opravy se následně volí podle rozsahu strukturálního narušení:
- Sádrování a štukování – vhodné pouze pro drobné vlasové trhliny bez známek separace materiálu.
- Injektáž polyuretanovou pryskyřicí – metoda pro zpevnění oddělených vrstev keramiky, po které následuje zacelení otvorů cementovou maltou.
- Výměna poškozených prvků – nezbytná při strukturálním narušení, kdy je nutné rozebrání stropu a instalace nových hurdis desek.
- Sanace plošných poruch – zahrnuje sondáž stropu, podepření konstrukce kovovými či dřevěnými podpěrami a následnou injektáž.
Odborná rada: Pokud hurdis desky vykazují známky hluboké koroze ocelových nosníků (např. IPE či HEA profily s výškou 140 až 160 mm), běžné opravy omítky nejsou dostatečným řešením. V takovém případě je nutné přizvat statika, který posoudí celkovou stabilitu konstrukce a navrhne komplexní sanační postup. U elektroinstalace nebo větších zásahů do nosných prvků vždy vyžadujte odborný dohled.
Normy, bezpečnost a požární odolnost hurdiskových stropů
Montáž hurdiskových stropů se řídí závaznou normou ČSN 73 1105, která definuje správný postup pro ukládání prvků do nosné konstrukce. Při návrhu konstrukcí se využívá certifikace podle ČSN EN 1520 a ČSN EN 1992-1-1 pro zajištění statické stability. Hurdis desky musí být kladeny přesně podle projektové dokumentace, aby byla zachována projektovaná hurdiskový strop nosnost. Zásahy do rozvodů a nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Požární odolnost a klasifikace konstrukcí
Hurdis strop požární odolnost dosahuje vysokých hodnot v rozmezí REI 60 až REI 120 v závislosti na tloušťce nadbetonávky a použité omítce. Kvalitně provedená hurdiskový strop skladba zaručuje bezpečné oddělení požárních úseků v budově.
| Parametr | Hodnota a norma |
|---|---|
| Montážní norma | ČSN 73 1105 |
| Certifikace prvků | ČSN EN 1520 |
| Požární odolnost | REI 60 až REI 120 |
Odborná rada: Při realizaci vždy kontrolujte celistvost hurdisky, protože jakékoliv praskliny snižují požární odolnost i statickou únosnost celého systému. Správný hurdiskový strop postup vyžaduje důsledné očištění patek nosníků před samotným kladením keramických prvků.
Životnost a údržba hurdiskových stropů
Očekávaná životnost hurdiskového stropu při správné údržbě přesahuje 50 let. Konstrukce z keramických tvarovek, jako jsou hurdisky, vykazuje vysokou stabilitu v klimatických podmínkách od -20 °C do +40 °C. Klíčem k dlouhověkosti je ochrana proti vlhkosti, která může narušit integritu ocelových nosníků a maltových spojů. Pravidelná údržba stropu zahrnuje vizuální kontrolu omítky a sledování případných trhlin v místech uložení na nosné zdivo.
Časté chyby při realizaci a provozu
Při stavbě se často chybuje v nedostatečném krytí výztuže nebo v nesprávné tloušťce nadbetonávky. Hurdiskový strop postup musí striktně dodržovat projektovou dokumentaci, aby byla zajištěna správná hurdiskový strop nosnost.
- Kontrolujte stav stropu v nevytápěných podkrovích.
- Zamezte zatékání vody do konstrukce a vzniku kondenzace.
- Sledujte praskliny v omítce, které mohou značit korozi skryté výztuže.
- Dodržujte povolené zatížení, aby nedošlo k průhybu keramických hurdis desek.
Odborná rada: U elektroinstalace a plynu vedeného ve stropech vždy vyžadujte odbornou montáž, neboť neodborný zásah může narušit statiku konstrukce.
Moderní trendy a ekologický dopad hurdiskových stropů
Moderní hurdiskové stropy procházejí technologickým vývojem, který klade důraz na udržitelnost a efektivitu materiálů. Výroba keramických vložek, jako jsou hurdisky od výrobců typu KM BETA, využívá tradiční vypalovací procesy, které se díky inovacím v recyklaci stávají šetrnějšími k životnímu prostředí.
Ekologický dopad výroby hurdisků
Výroba keramických prvků vyžaduje vysokou energetickou náročnost při vypalování v pecích. Pozitivní ekologický dopad přináší možnost recyklace, kdy lze drcené keramické i betonové prvky po demolici využít jako plnivo v novém betonu. Tento postup efektivně snižuje objem stavebního odpadu ukládaného na skládkách. Moderní systémy, jako jsou například řady KM BETA, jsou navíc navrhovány s ohledem na dlouhou životnost, což snižuje potřebu častých rekonstrukcí a výměn konstrukčních prvků.
Inovace v konstrukci a materiálech
Současné hurdiskové stropy využívají lehčí keramické materiály pro dosažení nižší celkové hmotnosti při zachování vysoké únosnosti. Standardní hurdiska váží cca 12,8 kg, což usnadňuje manipulaci a hurdiskový strop postup montáže na stavbě.
- Optimalizovaná struktura hurdis desky zvyšuje odolnost proti plošným poruchám a zlepšuje přilnavost betonu.
- Vylepšená hurdis strop požární odolnost dosahuje třídy REI 60 až REI 120 v závislosti na tloušťce nadbetonávky a typu vložek.
- Přesnější hurdiskový strop skladba s využitím ocelových nosníků (např. IPE profily) a betonu o pevnosti min. C20/25 efektivně eliminuje tepelné mosty.
Při návrhu stropu vždy ověřte statické parametry, neboť hurdiskový strop nosnost závisí na konkrétním typu nosníků a tloušťce nadbetonávky. Maximální zatížení se pohybuje v rozmezí 3 až 5 kN/m² pro obytné prostory a až 7 kN/m² pro průmyslové objekty. Pamatujte, že zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí, neboť neodborná manipulace může vést k plošným poruchám stropu.
Odborná rada: Při betonáži vždy dodržujte dobu vibrace 10 až 15 sekund na každou desku pro správné zhutnění betonu a zajistěte dobu zrání 28 dní při teplotě cca 20 °C, aby byla zajištěna deklarovaná únosnost konstrukce.
Časté dotazy
Jaké jsou standardní rozměry hurdiskových stropních desek?
Standardní keramické vložky Hurdis mají rozměry 250 mm šířky, 80 mm výšky a délky 980 mm, starší varianty měly délku až 1300 mm.
Jaká je nosnost hurdiskového stropu v obytných prostorách?
Nosnost hurdiskového stropu v obytných prostorách je obvykle 3-5 kN/m².
Proč někdy padaly hurdiskové stropy?
Příčinou pádů byly zejména plošné poruchy, kdy docházelo k oddělení spodní příruby desky, často kvůli nesprávné montáži a vlhkosti.
Jaký je správný postup montáže hurdiskového stropu?
Montáž zahrnuje uložení ocelových nosníků s minimálním přesahem 150 mm, ukládání hurdisků s tolerancí ±5 mm, vyplnění spár maltou a betonáž s pevností minimálně C20/25.
Jaká je tepelná izolace hurdiskového stropu?
Tepelný odpor hurdiskového stropu bez izolace je 1,2-1,5 m²K/W, izolace minerální vlnou 5-10 cm zvyšuje tepelný komfort.
Jak dlouho musí beton zrát po položení hurdisků?
Beton musí zrát minimálně 28 dní při teplotě okolo 20 °C, aby dosáhl požadované pevnosti.
Jaké normy upravují montáž hurdiskových stropů?
Montáž se řídí normou ČSN 73 1105 a certifikacemi ČSN EN 1520 a ČSN EN 1992-1-1.
Jaké jsou běžné poruchy hurdiskových stropů?
Běžné jsou ohybové praskliny na spodním líci desek a plošné poruchy s oddělením spodní příruby desky.
Jak probíhá diagnostika poškození hurdiskového stropu?
Diagnostika se často provádí akustickým testem poklepáním, kdy poškozené části vydávají odlišný zvuk.
Jaká je životnost hurdiskových stropů?
Při správné údržbě a ochraně proti vlhkosti mají hurdiskové stropy životnost přes 50 let.
Jaké materiály se používají pro výrobu hurdiskových desek?
Hurdiskové desky jsou nejčastěji vyráběny z lehkého betonu s příměsí keramických nebo polystyrenových částic, což zajišťuje jejich nízkou hmotnost a dobrou izolaci.
Jaké jsou akustické vlastnosti hurdiskových stropů?
Hurdiskové stropy poskytují akustickou izolaci přibližně 45 dB, což je vhodné pro obytné prostory s běžnou hlučností.
Jaká je požární odolnost hurdiskových stropů?
Standardní hurdiskové stropy mají požární odolnost třídy REI 60, což znamená, že odolají ohni minimálně 60 minut.
Jaký je ekologický dopad výroby hurdiskových stropních desek?
Výroba hurdiskových desek je energeticky náročná zhruba 1,2 MJ/kg, ale díky dlouhé životnosti a recyklovatelnosti materiálu je ekologicky přijatelná.
Jaké jsou moderní trendy v konstrukci hurdiskových stropů?
Nové trendy zahrnují použití lehčích kompozitních materiálů a integraci tepelných izolací přímo do desek, což zvyšuje efektivitu a snižuje hmotnost stropu.
