Hurdiskový strop využívá keramické vložky Hurdis k vytvoření odlehčené konstrukce, která vyniká svou požární odolností a dobrými tepelně izolačními vlastnostmi. Správná montáž hurdiskového stropu a následná betonáž stropu jsou klíčové pro zajištění deklarované únosnosti, která se u standardních provedení pohybuje kolem 250 až 400 kg na metr čtvereční. Pochopení statických limitů a technických parametrů vám pomůže předejít nebezpečnému přetížení starších stropních systémů při rekonstrukcích.
Klíčové závěry
- Hurdiskový strop dosahuje navrhované únosnosti po minimálně 28 dnech od betonáže.
- Keramické vložky Hurdis mají standardní rozměry 250 × 80 × 980 mm a váží 12,8 kg.
- Nosníky stropu mají minimální výšku 140-160 mm a ukládají se na maltu s pevností minimálně 2,5 MPa.
- Délka uložení nosníků musí být minimálně 150 mm, délka uložení vložek minimálně 30 mm.
- Hurdiskové stropy nejsou vhodné pro dynamická zatížení jako tělocvičny či taneční sály a nesmí být vystaveny vlhkosti či zatékání.
Jaká je maximální nosnost hurdiskového stropu?
Běžný hurdiskový strop dosahuje při správném provedení maximálního plošného zatížení až 3,2 kN/m², což odpovídá standardním nárokům na obytné prostory. Celková nosnost stropu závisí především na kvalitě provedené betonáže, která musí dosáhnout plné pevnosti minimálně po 28 dnech od vylití. V tomto období je nutné zajistit správné vlhkostní podmínky a ochranu proti zamrznutí, aby beton získal požadovanou tuhost a pevnost monolitické desky.
Kolik unese hurdiskový strop na metr čtvereční?
Maximální nosnost hurdiskového stropu se v běžné bytové výstavbě pohybuje kolem hodnoty 3,2 kN/m², což v přepočtu znamená zhruba 320 kilogramů na metr čtvereční plochy. Tato hodnota zahrnuje veškeré stálé i nahodilé zatížení, tedy vlastní hmotnost konstrukce, podlahové vrstvy, příčky, nábytek a uživatele. Keramické vložky Hurdis samy o sobě nenesou hlavní zátěž, tu přebírají ocelové nosníky a nadbetonávka. Při návrhu je nutné zohlednit, že plošné zatížení ovlivňuje bezpečnost stropu a jakékoli překročení limitu může vést k průhybu nebo trhlinám. Konstrukční materiály jako ocelové I profily (minimální výška 160 mm) nebo IPE profily (minimální výška 140 mm) tvoří základní nosný systém, který musí být uložen na cementovou maltu s pevností minimálně 5 MPa.
| Typ zatížení | Hodnota (kN/m²) | Poznámka |
|---|---|---|
| Užitné zatížení | 1,5 až 2,0 | Běžný provoz v domě |
| Vlastní tíha | 1,2 | Konstrukce a podlahy |
| Celková nosnost | 3,2 | Maximální limit |
Proč padaly hurdiskové stropy?
Selhání konstrukce, často označované jako padání hurdiskových stropů, pramení především z chyb při realizaci a nedodržení statických požadavků. Klíčovým faktorem je nekvalitní montáž hurdiskového stropu, kdy keramické vložky nejsou správně uloženy do patek nosníků nebo chybí dostatečná zálivka cementovou maltou o minimální pevnosti 2,5 MPa. Častou příčinou destrukce bývá také dlouhodobá vlhkost a promrzání, které narušují statickou integritu ocelových prvků. Pokud dojde k narušení betonové vrstvy nad vloženými keramickými tvárnicemi, klesají tepelné vlastnosti stropu a dochází ke korozi nosné výztuže. Zásahy do nosných částí stropu smí provádět pouze osoba s odbornou způsobilostí, neboť neodborná údržba stropu může fatálně oslabit nosnost celé konstrukce.
Odborná rada: Při montáži vždy dodržujte minimální délku uložení nosníku 150 mm na nosné stěny a délku uložení keramické vložky na přírubu nosníku minimálně 30 mm. Nikdy neprovádějte montáž bez statického výpočtu a kladečského výkresu, které zohledňují konkrétní dispoziční řešení vašeho objektu.
Základní konstrukční vlastnosti hurdiskových stropů

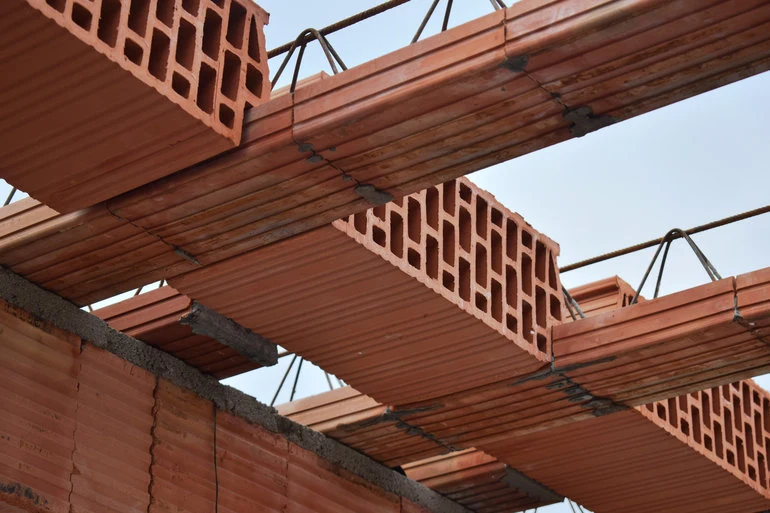

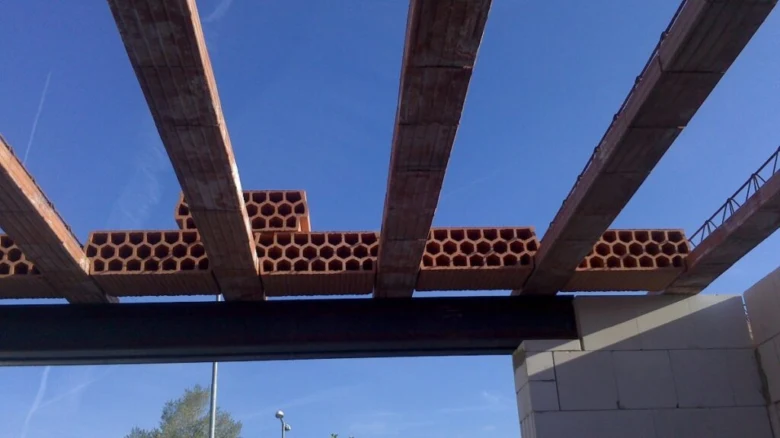

Typický hurdiskový strop poznáte podle pravidelného rastru ocelových nosníků, mezi kterými jsou uloženy lehčené keramické prvky. Složení a skladba hurdiskového stropu vychází z kombinace ocelových válcovaných profilů a pálených tvarovek, které dohromady tvoří nosnou konstrukci. Keramické vložky Hurdis mají standardizované rozměry 250 x 80 x 980 mm a jejich hmotnost činí 12,8 kg na kus. Tyto hurdis desky se kladou do patek ocelových nosníků, čímž vytvářejí podhledovou rovinu připravenou pro následnou betonáž stropu.
Odborná rada: Při montáži hurdiskového stropu dbejte na kvalitu maltového lože, které musí mít pevnost minimálně 2,5 MPa, aby nedocházelo k bodovému přetížení keramiky.
Základní technické parametry systému:
- Ocelové nosníky – nejčastěji profil I 140 až 160 mm podle rozpětí.
- Keramické vložky – standardní rozměr 250 x 80 x 980 mm.
- Uložení – keramika musí dosedat na příruby nosníků celou plochou.
- Pevnost malty – minimálně 2,5 MPa pro zajištění stability konstrukce.
Vlastnosti hurdiskového stropu a jeho nosnost přímo závisí na správném nadbetonování, které zajišťuje tuhost celého systému. Správně provedená skladba vykazuje dobré tepelné vlastnosti stropu, ovšem vyžaduje přesné dodržení technologické kázně, aby se předešlo rizikům spojeným s degradací nosných prvků. Upozorňuji, že zásahy do nosných rozvodů a ocelových konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Montáž hurdiskového stropu krok za krokem
Správná montáž hurdiskového stropu vyžaduje přesné dodržení technologických postupů, které zajistí požadovanou nosnost stropu a dlouhodobou stabilitu konstrukce. Veškeré zásahy do nosných konstrukcí musí provádět osoba s odbornou způsobilostí, neboť nesprávný postup ohrožuje statiku celého objektu.
Uložení nosníků
Ocelové nosníky tvoří základní konstrukční prvek, který přenáší zatížení do svislých stěn. Pro jejich správné uložení připravte na zdivu vodorovné maltové lože s minimální pevností 5 MPa. Nosníky ukládejte přímo do tohoto lože tak, aby délka uložení na každé straně činila minimálně 150 mm. Dbejte na to, aby byla plocha uložení dokonale rovinná, čímž předejdete vzniku lokálních napětí a zajistíte rovnoměrné rozložení sil v celé ploše stropu.
Uložení hurdiskových vložek
Keramické vložky Hurdis se vkládají mezi ocelové nosníky a tvoří podhledovou i nosnou část konstrukce. Před samotným pokládáním naneste na patky nosníků maltové lože o minimální pevnosti 2,5 MPa. Keramické vložky Hurdis ukládejte těsně vedle sebe tak, aby délka uložení na patkách nosníků byla minimálně 30 mm. Tento postup výstavby hurdiskového stropu krok za krokem zaručuje, že vložky budou pevně zafixovány a nebudou se v budoucnu uvolňovat.
Podpory a betonáž
Před zahájením betonáže musíte nosníky podepřít v předepsaných rozestupech, aby se zabránilo jejich prohnutí pod tíhou čerstvé směsi. Následná betonáž stropu probíhá v celém podlaží najednou, přičemž beton musí být řádně zhutněn. Proces tvrdnutí betonu trvá minimálně 28 dní, během kterých beton dosahuje své projektované pevnosti. Podpěry odstraňujte až po uplynutí této doby, a to postupně od středu pole směrem k okrajům, čímž zajistíte bezpečné sednutí celé stropní konstrukce.
Odborná rada: Pravidelná údržba stropu a kontrola trhlin v omítce jsou nezbytné pro včasné odhalení případných statických problémů.
Omezení a životnost hurdiskových stropů
Hurdiskový strop představuje tradiční konstrukci, která vyžaduje specifické podmínky pro bezpečný provoz a dlouhou životnost. Keramické vložky Hurdis nejsou dimenzovány na dynamické zatížení, jako jsou vibrace strojů, taneční sály či fitness vybavení, které může narušit integritu betonové zálivky. Vlhkost je pro tento typ stropu zásadním rizikem, neboť způsobuje korozi ocelových nosníků a následnou degradaci celé skladby. Konstrukce nesmí být vystavena zatékání vody ani promrzání, což jsou faktory, které přímo ovlivňují celkovou životnost stropu.
Rizika a příčiny selhání konstrukcí
Při posuzování stability je klíčové vědět, proč docházelo k padání hurdiskových stropů v minulosti. Nejčastěji šlo o chyby v projektu či provedení, které vedly ke ztrátě únosnosti. Mezi časté faktory patří:
- Nedostatečná betonáž stropu, která nezajistila potřebné sevření vložek a tuhost železobetonové desky.
- Použití nevhodných materiálů v agresivním prostředí s vysokou vlhkostí způsobující korozi ocelových nosníků.
- Absence pravidelné kontroly, kdy zanedbaná údržba stropu neodhalila počínající trhliny v maltovém loži či vložkách.
- Nedodržení technologických postupů, jako je nedostatečná délka uložení nosníků (minimálně 150 mm) nebo chybějící maltové lože pod vložkami.
Jaké chyby způsobují selhání hurdiskových stropů nejčastěji? Především jde o nedodržení technologických postupů při ukládání vložek na příruby nosníků do maltového lože s pevností 2,5 MPa. Pokud montáž hurdiskového stropu neproběhla přesně podle statického výpočtu a kladečského výkresu, nosnost stropu se výrazně snižuje. I když jsou tepelné vlastnosti stropu a zvuková izolace při správném provedení přijatelné, strukturální poruchy vyžadují okamžitý zásah odborníka s autorizací.
| Parametr | Požadavek / Hodnota |
|---|---|
| Minimální délka uložení nosníku | 150 mm |
| Pevnost malty pro uložení nosníků | min. 5 MPa |
| Minimální délka uložení desky (Hurdisky) | 30 mm |
| Doba zrání betonu před odstraněním podpěr | min. 28 dní |
| Hmotnost jedné vložky Hurdis | 12,8 kg |
Odborná rada: Zásahy do nosných konstrukcí a opravy hurdiskového stropu smí provádět pouze osoba s odbornou způsobilostí. Před zahájením jakýchkoliv sanačních prací je nezbytné nechat posoudit aktuální stav konstrukce statikem, aby byla zajištěna bezpečná nosnost stropu pro budoucí provoz. Pravidelná údržba stropu zaměřená na kontrolu trhlin a vlhkostních map v podhledu je klíčem k včasnému odhalení degradace materiálů.
Opravy a údržba hurdiskových stropů
Při péči o hurdiskové stropy se zaměřte především na včasnou detekci závad a zajištění stability konstrukce. Upozorňuji, že jakékoli zásahy do nosných částí stropu smí provádět pouze osoba s odbornou způsobilostí, neboť neodborná manipulace může ohrozit statiku celého objektu.
Diagnostika poškození
Pravidelná kontrola stavu omítky a podhledu odhalí počínající poškození stropu. Zaměřte se zejména na vlasové trhliny v místech uložení keramické vložky Hurdis na ocelové nosníky. Pokud zaznamenáte lokální propady, výkvěty solí nebo mapy způsobené zatékáním vody, signalizuje to narušení vnitřní výztuže. Vlhkost v konstrukci je nejčastější příčinou degradace materiálu, která následně negativně ovlivňuje celkovou nosnost stropu a bezpečnost provozu. Pamatujte, že hurdiskový strop nesmí být vystaven zvýšené vlhkosti ani promrzání, což jsou faktory vedoucí k nevratnému poškození keramických prvků.
Postupy oprav
Oprava hurdiskového stropu vyžaduje systematický přístup, zejména při výměně vložek. Před zahájením prací musíte zajistit bezpečné podpěry, které přenesou zatížení po dobu odstranění poškozeného prvku a následné betonáže. Při manipulaci s nosníky pamatujte, že jejich uložení na nosné stěny musí být minimálně 150 mm na cementovou maltu s pevností alespoň 5 MPa.
- Očistěte ocelové nosníky (typu I, IPE či HEA) od koroze a ošetřete je vhodným antikorozním nátěrem.
- Vadné keramické vložky Hurdis (standardní rozměr 250 x 80 x 980 mm) vyměňte za nové kusy odpovídající původní specifikaci.
- Uložte nové vložky na příruby nosníků do maltového lože z vápenocementové malty s pevností 2,5 MPa, přičemž délka uložení desky nesmí být menší než 30 mm.
- Zajistěte správné provázání nové betonové zálivky s okolní konstrukcí a po betonáži udržujte beton ve vlhkém stavu až do úplného zatvrdnutí.
- Odstraňte dočasné podpěry až po uplynutí minimálně 28 dnů od betonáže, kdy konstrukce dosahuje své projektované nosnosti.
Preventivní údržba
Pravidelná údržba stropu spočívá především v ochraně proti vlhkosti, která je hlavním nepřítelem těchto konstrukcí. Udržujte střechy a hydroizolace v bezvadném stavu, aby nedocházelo k průsakům do stropní desky. V prostorách s vyšší vzdušnou vlhkostí zajistěte dostatečné odvětrání podhledu. Pravidelná vizuální kontrola spojů a nosníků vám umožní včas reagovat na drobné změny a předejít nákladným sanacím.
| Činnost | Doporučený postup |
|---|---|
| Kontrola vlhkosti | Pravidelná revize hydroizolace a odvětrání |
| Sanace trhlin | Odborné posouzení statikem před zásahem |
| Ochrana nosníků | Pravidelná obnova antikorozních nátěrů |
| Kontrola nosnosti | Sledování průhybů a stavu maltových loží |
Odborná rada: Při provádění oprav nikdy nezatěžujte stropní vložky přímo; vždy na ně položte roznášecí desky, které bezpečně rozloží váhu pracovníků a nářadí. Pamatujte, že hurdiskový strop není vhodný pro dynamické zatížení, proto se vyhněte instalaci vibrujících strojů nebo zařízení přímo na stropní konstrukci.
Izolace a ochrana hurdiskového stropu

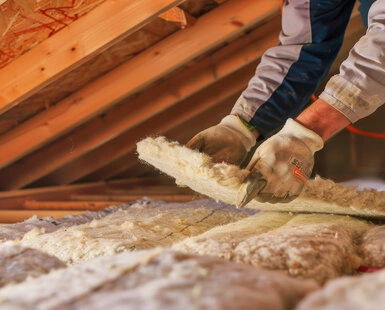

Zajištění tepelné a zvukové izolace stropu
Standardní složení a skladba hurdiskového stropu vyžadují doplnění o vrstvy eliminující akustické mosty a tepelné ztráty. Samotné keramické vložky Hurdis mají omezené tepelné vlastnosti stropu, proto je nutné nad betonovou desku instalovat kročejovou izolaci a tepelně izolační vrstvu. Vlhkost představuje pro tento systém zásadní riziko, neboť pronikání vody do konstrukce může vést ke korozi nosných prvků a degradaci keramiky. Specifické požadavky na izolaci hurdiskových stropů zahrnují správnou separaci materiálů, která zabraňuje vzniku trhlin v důsledku objemových změn podlahových vrstev.
- Zvuková izolace – instalujte minerální vatu nebo polystyren o tloušťce minimálně 40 mm pro útlum kročejového hluku.
- Tepelná izolace – při kontaktu s nevytápěným prostorem použijte izolaci s nízkým součinitelem tepelné vodivosti.
- Ochrana proti vlhkosti – zajistěte parotěsnou zábranu u stropů nad koupelnami a kuchyněmi.
- Separace vrstev – oddělte betonový potěr od nosné konstrukce pomocí dilatační pásky či separační fólie.
Odborná rada: Pravidelná údržba stropu zaměřená na kontrolu trhlin v omítce vám umožní včas odhalit případné zatékání, které by mohlo narušit stabilitu konstrukce.
Časté dotazy (FAQ)
Otázka: Kolik unese hurdiskový strop na metr čtvereční?
Hurdiskový strop unese plošné zatížení přibližně 3,2 kN/m², což je hodnota odpovídající běžným obytným prostorům.
Otázka: Jaké jsou rozměry keramických vložek Hurdis?
Standardní keramické vložky Hurdis mají šířku 250 mm, výšku 80 mm a délku 980 mm.
Otázka: Jak dlouho trvá tvrdnutí betonu u hurdiskového stropu?
Beton dosahuje své plné navrhované pevnosti po minimálně 28 dnech od provedení betonáže stropu.
Otázka: Jaká je minimální délka uložení nosníků stropu?
Nosníky vyžadují minimální délku uložení 150 mm na rovinné plochy nosné zdi nebo železobetonového věnce.
Otázka: Proč hurdiskové stropy nejsou vhodné pro tělocvičny?
Tyto konstrukce špatně snášejí dynamická zatížení, která v tělocvičnách běžně vznikají, což přímo ohrožuje stabilitu stropu.
Otázka: Jaké materiály se používají pro nosníky hurdiskového stropu?
Používají se ocelové válcované profily typu I, například IPE nebo HEA, s konstrukční výškou 140 až 160 mm.
Otázka: Jak se správně ukládají hurdiskové vložky?
Vložky se pokládají do maltového lože s pevností minimálně 2,5 MPa, přičemž jejich uložení musí činit minimálně 30 mm.
Otázka: Jak často je nutné kontrolovat stav podpěr stropu?
Údržba stropu vyžaduje kontrolu podpěr minimálně jednou ročně, aby byla zajištěna trvalá bezpečnost celé nosné konstrukce.
Otázka: Jak opravit poškozený hurdiskový strop?
Poškozené keramické vložky Hurdis je nutné kompletně vyměnit, přičemž montáž hurdiskového stropu musí respektovat správné podepření během tuhnutí malty.
Otázka: Jaké jsou požadavky na ochranu hurdiskového stropu proti vlhkosti?
Strop nesmí být nikdy vystaven zatékání vody, proto je nutné vždy používat separační vrstvy a kvalitní hydroizolaci.
Otázka: Jaká je hmotnost jedné keramické vložky Hurdis?
Jedna standardní vložka váží přibližně 12,8 kg.
Otázka: Kdy lze odstranit podpěry po betonáži?
Podpěry lze bezpečně odstranit postupně až po uplynutí 28 dnů, přičemž se začíná vždy od nejvyššího podlaží.
Otázka: Jaká je standardní tloušťka hurdiskového stropu?
Celková tloušťka stropu dosahuje přibližně 120 mm, což zahrnuje 80 mm keramické vložky a následnou betonovou vrstvu.
Otázka: Jaké chyby vedly k padání hurdiskových stropů?
K selhání často vedlo nedostatečné uložení nosníků, nekvalitní montáž malty nebo předčasné odstranění podpěr během zrání betonu.
Otázka: Jaký je rozdíl v nosnosti mezi trámovým a hurdiskovým stropem?
Zatímco hurdiskový strop unese 3,2 kN/m², trámový strop dosahuje nosnosti kolem 2,5 kN/m² v závislosti na konkrétní konstrukci.
Odborná rada: Veškeré zásahy do nosných konstrukcí, včetně oprav, smí provádět pouze osoba s příslušnou odbornou způsobilostí.
