Efektivní kotvení polystyrenu na fasádě a stěnách: postup a tipy

Správné kotvení EPS izolace je klíčovým krokem, který zajišťuje mechanickou stabilitu zateplovacího systému proti náporům větru a objemovým změnám materiálu. Kombinace lepení polystyrenu s použitím talířových hmoždinek trvale fixuje izolační desky k podkladu a brání jejich oddělení od fasády. Pro dosažení maximální tepelné účinnosti bez vzniku tepelných mostů se dnes standardně využívá zápustná montáž, která eliminuje nežádoucí prokreslování kotev na omítce.

Základní principy kotvení polystyrenu na fasádě a stěnách

Kotvení polystyrenu na fasádě zajišťuje dlouhodobou stabilitu zateplovacího systému a odolnost proti sání větru. Pro dosažení pevného spoje se používají talířové hmoždinky, které doplňují lepení polystyrenu prováděné v rámečku po obvodu desky a minimálně třemi vnitřními terči. Celková lepicí plocha musí pokrýt alespoň 40 % plochy desky, u soklů s obkladem se doporučuje zvýšení na 60 %. Mechanické kotvení brání odtržení desek EPS izolace od podkladu a eliminuje riziko posunu desek vlivem pnutí. Upozorňujeme, že zásahy do nosných konstrukcí a fasádních systémů smí provádět pouze osoba s odbornou způsobilostí; tento text slouží výhradně jako informační návod.

Kolik hmoždinek použít při kotvení polystyrenu?

Standardní počet kotev na m2 se pohybuje v rozmezí 6 až 8 kusů, což zaručuje rovnoměrné rozložení namáhání v celé ploše stěny. Vzdálenost hmoždinek od okrajů desky musí být minimálně 10 cm, aby nedošlo k vylomení materiálu. V exponovaných místech, jako jsou rohy budov nebo ostění kolem oken, je nezbytné hustotu kotvení zvýšit, a to až na 10 kusů na metr čtvereční. Správné rozmístění talířových hmoždinek do rohů, T-spojů desek a jejich středů přímo do míst s naneseným tmelem výrazně ovlivňuje celkovou stabilitu polystyrenu na fasádě.

• Rohy objektu: zvýšený počet kotev pro odolnost proti sání větru.
• Oblast oken: hustší kotvení kolem otvorů zabraňuje vzniku trhlin v rozích.
• Standardní plocha: 6 až 8 kusů na metr čtvereční pro zajištění pevného spoje.

Jaká má být hloubka vrtaných otvorů pro kotvení?

Minimální hloubka vrtaného otvoru pro talířové hmoždinky činí 5 cm, přičemž do nosného zdiva musí hmoždinka zasahovat v závislosti na typu podkladu. U běžného zdiva se doporučuje kotevní hloubka 5 až 6 cm, což zajistí požadovanou pevnost kotvení. Pokud provádíte zápustnou montáž, kdy se talířek hmoždinky frézuje do hloubky přibližně 15 mm pod úroveň povrchu izolace a následně překryje polystyrenovou zátkou, zamezíte vzniku tepelných mostů a prokreslování hmoždinek. Příliš mělké vrtání vede k vytržení hmoždinky a degradaci fasády. Před samotným vrtáním vždy ověřte pevnost podkladu, aby nedošlo k chybám při kotvení polystyrenu, které by znemožnily správnou funkci hmoždinky.

Odborná rada: Při zápustné montáži vkládejte zátku do otvoru až po přilepení malým množstvím nízkoexpanzního lepidla, což zajistí stabilitu zátky a umožní následné přebroušení do roviny s fasádou.

FAQ: Časté dotazy ke kotvení polystyrenu

Otázka: Kdy není potřeba kotvit polystyren na stěnu?

Kotvení není nutné pouze u specifických systémů lepení na velmi soudržné podklady u nízkých objektů, avšak u většiny fasádních systémů je mechanické kotvení povinné pro zajištění odolnosti proti sání větru. Vždy se řiďte projektovou dokumentací a doporučením výrobce zateplovacího systému.

Otázka: Jak kotvit polystyren do porothermu nebo OSB desek?

Kotvení do porothermu vyžaduje použití hmoždinek určených pro děrované cihly, které se instalují bez příklepu, aby nedošlo k destrukci vnitřních přepážek cihly. Pro kotvení na OSB desky se používají speciální vruty s talířkem, které se šroubují přímo do dřevěného podkladu bez nutnosti vrtání otvoru.

Otázka: Jaké jsou nejčastější chyby při kotvení polystyrenu?

Mezi nejčastější chyby patří nedostatečná hloubka vrtání, používání nevhodného typu hmoždinky pro daný podklad a vynechání kotvení v exponovaných místech kolem oken. Častým problémem je také příliš rychlé utahování trnu, které může způsobit vytržení hmoždinky z podkladu nebo její deformaci.

Příprava podkladu a podmínky pro montáž polystyrenu

Kvalitní lepení polystyrenu a následné kotvení vyžadují podklad zbavený prachu, mastnoty a nesoudržných vrstev. Vlhkost v podkladu zásadně snižuje pevnost kotvení, proto musí být stěny před zahájením prací vyzrálé a suché. Nerovnosti větší než 10 milimetrů na metr vyrovnejte vhodnou stěrkovou hmotou, aby EPS izolace na stěně dokonale seděla.

Specifika kotvení do různých materiálů

Výběr kotevních prvků přímo závisí na typu podkladu, který ovlivňuje výslednou pevnost kotvení. Pro kotvení polystyrenu do porothermu používejte hmoždinky s dlouhou rozpěrnou zónou určené pro děrované cihly. Při kotvení polystyrenu na OSB desky aplikujte speciální vruty s talířem, protože klasické rozpěrné hmoždinky v dřevěných materiálech nedrží.

• Kontrola soudržnosti: Otestujte podklad poklepem nebo vrypem, nesmí se drolit.
• Čistota povrchu: Odstraňte zbytky starých omítek a nečistoty vysokotlakým čističem.
• Ochrana před vlhkostí: Hydroizolační vrstvu aplikujte vždy u soklových částí stavby.
• Správná volba kotev: Talířové hmoždinky vybírejte podle hloubky kotvení v daném materiálu.

Odborná rada: Při realizaci zateplení vždy dbejte na správný počet kotev na m2, který se obvykle pohybuje od 6 do 8 kusů podle výšky objektu a větrného namáhání. U zápustné montáže nezapomeňte na krytky z EPS, které eliminují tepelné mosty. Připomínám, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.

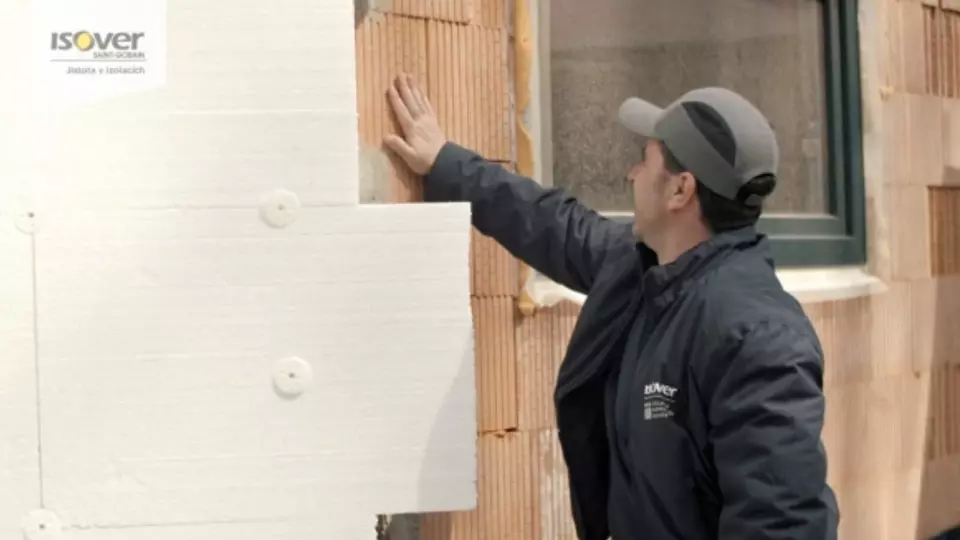

Postup lepení a kotvení polystyrenu krok za krokem

Správný postup kotvení a lepení polystyrenu – doporučený postup vyžaduje dodržení technologických pravidel, aby fasáda zůstala pevná a tepelně izolovala bez vzniku tepelných mostů. Následující kroky popisují standardní pracovní postup pro dosažení dlouhé životnosti vašeho zateplení.

Nanášení lepidla na polystyren

Lepidlo nanášejte na polystyrenové desky vždy metodou rámečku a terčů, která zajišťuje dostatečnou přídržnost k podkladu. Po obvodu desky vytvořte pás lepidla široký zhruba 50 mm a do středu umístěte minimálně tři terče o průměru 100 mm. Tato technika zajistí pokrytí minimálně 40 % plochy desky, což je nezbytný předpoklad pro bezpečnou fixaci. V soklové části fasády nebo v místech s vysokým namáháním větrem zvyšte podíl lepidla až na 60 % plochy desky.

Rozmístění a počet kotev

Kotvení polystyrenu na fasádní stěnu provádějte až po vytvrdnutí lepicí malty, obvykle po 24 až 48 hodinách. Pro standardní plochy se používá 6 až 8 kusů talířových hmoždinek na m2, přičemž přesný počet kotev na m2 závisí na výšce budovy a větrné oblasti.

1. Vrtání otvorů – vrtejte kolmo k podkladu do hloubky o 10 mm větší, než je délka kotvy.
2. Osazení hmoždinek – vložte hmoždinku do otvoru a talířek lehce dotlačte do roviny s povrchem izolace.
3. Kontrola pevnosti – prověřte, zda se talířek hmoždinky neprotáčí a pevně drží v podkladu.

• V rozích budovy zvyšujte počet kotev na 8 až 10 kusů na m2.
• V blízkosti oken a dveří zkraťte vzdálenost hmoždinek na 200 mm od ostění.

Odborná rada: Pamatujte, že zásahy do rozvodů a nosných konstrukcí musí provádět pouze osoba s odbornou způsobilostí, tento návod je čistě informativní.

Zápustná montáž hmoždinek a frézování

Zápustná montáž hmoždinek představuje moderní způsob, jak eliminovat tepelné mosty způsobené kovovým trnem nebo plastovým tělem kotvy. Frézování otvoru provádějte speciálním nástrojem do hloubky 15 mm, čímž vytvoříte lůžko pro talířek hmoždinky.

• Po usazení hmoždinky překryjte její hlavu polystyrenovou zátkou.
• Používejte zátky ze stejného materiálu, jako je vaše EPS izolace.
• Zátka musí lícovat s povrchem desky, aby nevznikly nerovnosti při následném stěrkování.

Tímto postupem zamezíte prokreslování hmoždinek na fasádě a zajistíte rovnoměrnou tepelnou izolaci celé plochy stěny.

Alternativní metody kotvení a jejich využití

Kotvení polystyrenu nemusí vždy vyžadovat klasické talířové hmoždinky, pokud podklad a výška objektu dovolují alternativní postup. Lepení bez kotvení představuje účinnou metodu u novostaveb s velmi kvalitním a soudržným podkladem, kde celoplošné lepení EPS izolace zajistí dostatečnou přídržnost. U dřevostaveb vyžaduje upevnění polystyrenu na OSB desky specifické vruty s plastovými podložkami, které nahrazují standardní hmoždinky. Pro stropy z hurdisek existují speciální šroubovací kotvy, které zajistí pevné spojení bez rizika poškození křehkého keramického materiálu.

Specifika kotvení do odlišných materiálů

• Kotvení do dřeva – využijte talířové vruty s plastovým talířkem, které eliminují tepelné mosty a zajistí stabilitu na dřevěných konstrukcích.
• Možnosti kotvení polystyrenu do hurdisek – vyžadují použití speciálních prvků pro porézní materiály, aby nedošlo k prasknutí keramického střepu.
• Lepení bez kotvení – přípustné pouze u nízkoenergetických staveb do výšky 8 metrů při dodržení technologického postupu lepení.

Odborná rada: Při kombinaci lepení a mechanického kotvení vždy dodržujte počet kotev na m2 podle výpočtu statika, obvykle 6 až 8 kusů. Vyhnete se tak chybám při kotvení polystyrenu, jako je nedostatečná hloubka zápustné montáže či vytržení hmoždinky z nekvalitního zdiva.

Nejčastější chyby a jak se jim vyhnout při kotvení polystyrenu

Chyby při kotvení polystyrenu na stěny a jak se jim vyhnout tvoří klíčovou kapitolu každé správné realizace zateplení. Nedostatečné zajištění EPS izolace vede k oslabení systému a hrozí mechanickému poškození fasády vlivem sání větru. Základem úspěchu je správná kombinace lepení polystyrenu a mechanického zajištění. Nesprávné kotvení přímo snižuje pevnost celého systému, zatímco vlhkost v podkladu vytváří nesoudržný podklad, který hmoždinky neudrží.

Časté nedostatky při montáži kotev

• Nedostatečný počet kotev na m2 – norma vyžaduje minimálně 6 až 8 talířových hmoždinek na čtvereční metr plochy v závislosti na výšce budovy a větrné oblasti.
• Malá hloubka vrtání – vrták musí proniknout do nosného zdiva minimálně 5 cm pro dosažení dostatečné pevnosti kotvení.
• Špatná zápustná montáž – nedbale provedené zapuštění talířků vytváří tepelné mosty a nerovnosti, které se projeví prokreslováním na finální omítce.
• Špatná vzdálenost hmoždinek – osazení kotev příliš blízko okrajů desek nebo do spár narušuje statickou stabilitu fasády.

Odborná rada: Vždy ověřte únosnost podkladu před zahájením prací, protože kotvení do porothermu nebo starého zdiva vyžaduje specifické hmoždinky s odpovídající délkou rozpěrné zóny. Pamatujte, že zásahy do nosných konstrukcí a fasádních systémů smí provádět pouze osoba s odbornou způsobilostí.

Doporučení a normy pro kotvení polystyrenu na fasádě

Technické normy a předpisy pro ETICS systémy určují, že pro bezpečné kotvení polystyrenu na fasádě musíte dodržet minimální počet kotev 6 ks/m2. Správně provedené lepení polystyrenu tvoří základ, ale talířové hmoždinky zajišťují stabilitu systému proti sání větru. Platné normy pro požární odolnost budov vyžadují, aby kotvení polystyrenu splňovalo přísné standardy bezpečnosti, zejména u objektů nad 12 metrů výšky. V těchto případech jsou povinné ocelové trny, které zamezí selhání izolantu při požáru.

Výběr kotev a správný postup

Při realizaci zateplení volte vždy certifikované talířové hmoždinky odpovídající typu podkladu. Pro EPS izolace se dnes standardně používá zápustná montáž, která eliminuje tepelné mosty. Správná vzdálenost hmoždinek od okrajů desek zabraňuje jejich vylomení a vzniku trhlin.

Tip: Při kotvení do porothermu nebo dutinových cihel vždy používejte vrtačku bez příklepu, abyste předešli poškození vnitřních přepážek zdiva a zajistili dostatečnou únosnost kotvy.

Časté dotazy k kotvení polystyrenu na fasádě a stěnách

Otázka: Jak se kotví fasádní polystyren?

Polystyren se kotví talířovými hmoždinkami v počtu 6-8 ks/m², vrtané otvory mají minimální hloubku 5 cm, hmoždinky se osazují zejména v rozích a u oken.

Otázka: Kdy není potřeba kotvit polystyren?

Kotvení není nutné u menších ploch bez silného větru, pokud je polystyren pevně nalepen s lepidlem pokrývajícím alespoň 60 % plochy desky.

Otázka: Jak kotvit do zateplené fasády?

Při kotvení do zateplené fasády se hmoždinky osazují do polystyrenu v místech frézování 15 mm a připevňují se do podkladu vrtanými otvory o hloubce minimálně 5 cm.

Otázka: Kolik vrstev lepidla na fasádu použít?

Lepidlo se nanáší jako rámeček po obvodu desky a minimálně tři terče uvnitř, celkově by mělo pokrýt minimálně 40 % plochy, v exponovaných místech až 60 %.

Otázka: Jaké jsou nejčastější chyby při kotvení polystyrenu?

Nedostatečný počet hmoždinek pod 6 ks/m², příliš mělké vrtání, lepení na vlhký podklad a chybná vzdálenost hmoždinek od hran desek.

Otázka: Jaké jsou výhody zápustné montáže hmoždinek?

Zápustná montáž eliminuje tepelné mosty, zabraňuje prokreslování hmoždinek na fasádě a zvyšuje pevnost kotvení díky frézování do hloubky 15 mm.

Otázka: Lze lepit polystyren bez kotvení?

Ano, lepení bez kotvení je možné u menších ploch s rovnými a pevnými podklady, kdy lepidlo pokrývá minimálně 60 % plochy desky.

Otázka: Jak kotvit polystyren do porothermu?

Kotvení do porothermu vyžaduje vrtání s minimální hloubkou 5 cm a použití talířových hmoždinek, které jsou umístěny v rozích a na spoji desek.

Otázka: Jak kotvit polystyren na OSB desky?

Na OSB desky se kotvení provádí speciálními šrouby s talířovou hlavou, které se upevňují rovnoměrně po ploše v počtu 6-8 ks/m².

Otázka: Jak dlouho trvá zaschnutí lepidla na polystyren?

Lepidlo na polystyren zpravidla vytvrdne do 24 hodin při teplotě kolem 20 °C a suchých podmínkách.

Otázka: Jaký je vliv vlhkosti na kotvení polystyrenu?

Vlhký nebo nesoudržný podklad snižuje pevnost kotvení a může vést k degradaci lepeného spoje a odpadání EPS izolace.

Otázka: Co dělat při větších spárách mezi polystyrenovými deskami?

Spáry širší než 4 mm se vyplňují přířezy polystyrenu nebo nízkoexpanzní montážní pěnou, aby se zabránilo vzniku tepelných mostů.

Otázka: Jaký polystyren je nejlepší na fasádu?

Šedý polystyren Austrotherm EPS NEO 70 má až o 20 % lepší termoizolační schopnosti než běžný EPS a je vhodný pro nízkoenergetické stavby.

Otázka: Jak správně kombinovat lepidlo a kotvení u polystyrenu na fasádě?

Lepidlo musí pokrýt minimálně 40 % plochy desky a kotvení se provádí 6-8 hmoždinkami na m², přičemž zápustná montáž zajišťuje optimální pevnost.

Otázka: Jaké jsou alternativy k talířovým hmoždinkám?

Alternativou jsou vruty do dřeva, speciální kotvy na hurdiska nebo lepení bez kotvení, přičemž zásahy do rozvodů smí provádět jen osoba s odbornou způsobilostí.
