Tepelné čerpadlo vzduch-vzduch odebírá tepelnou energii z venkovního vzduchu a pomocí chladivového okruhu ji přímo předává do vnitřních prostor v podobě ohřátého vzduchu. Tento princip tepelného čerpadla zajišťuje vysokou účinnost COP, která při správné instalaci tepelného čerpadla efektivně snižuje provozní náklady na vytápění. Pravidelná údržba čerpadla následně garantuje dlouhodobou spolehlivost celého systému a čistotu cirkulujícího vzduchu ve vaší domácnosti.
Podstata v kostce
- Tepelné čerpadlo vzduch-vzduch odebírá až 75 % energie zdarma z okolního vzduchu.
- Chladivo v čerpadle se vypařuje při teplotě až -20 °C, což umožňuje vytápění i v mrazech.
- Účinnost (COP) dosahuje hodnoty kolem 4, tedy 1 kW elektřiny vyprodukuje 4 kW tepla.
- Životnost zařízení je 15 až 20 let s návratností investice přibližně 5 až 10 let.
- Cena tepelného čerpadla vzduch-vzduch se pohybuje mezi 25 000 a 70 000 Kč, s možností dotací až 80 000 Kč.
Princip fungování tepelného čerpadla vzduch-vzduch
Princip fungování tepelného čerpadla vzduch-vzduch spočívá v přenosu tepelné energie z venkovního prostředí do interiéru pomocí uzavřeného okruhu s chladivem. Zařízení odebírá až 75 % energie přímo z okolního vzduchu, přičemž díky pokročilé invertorové technologii dosahuje vysoké účinnosti COP i v mrazivých dnech.
Fyzikální princip a termodynamika
Základní mechanismus tepelného čerpadla vzduch-vzduch využívá schopnost chladiva měnit své skupenství při nízkých teplotách a tlacích. I při venkovní teplotě kolem -10 °C obsahuje venkovní vzduch dostatek energie pro ohřev interiéru. Klíčem je nízká teplota varu chladiva, která umožňuje jeho vypařování již při -20 °C. Během tohoto procesu chladivo absorbuje latentní teplo z okolí a přeměňuje se z kapaliny na plyn. Následná změna tlaku v systému je fyzikálním základem, který umožňuje efektivní transport tepla dovnitř budovy.
Cyklus chladiva v tepelném čerpadle
Celý proces probíhá v uzavřeném cyklu, kde hlavní části čerpadla zajišťují kontinuální výměnu energie.
- Vypařování: Chladivo v kapalném stavu přijímá teplo z venkovního vzduchu a mění se na páru.
- Stlačování: Kompresor nasaje plynné chladivo a prudce zvýší jeho tlak, čímž stoupne teplota chladiva až na 80 °C.
- Kondenzace: Horké chladivo proudí do kondenzátoru, kde předává teplo vzduchu v interiéru a opět kondenzuje do kapalného stavu.
- Expanze: Expanzní ventil sníží tlak chladiva, čímž se jeho teplota opět ochladí a cyklus se opakuje.
Tip: Pro zachování vysoké účinnosti COP je nezbytná pravidelná údržba čerpadla, zejména čištění filtrů a výměníku, které zajišťují optimální průtok vzduchu.
Odborná rada: Pamatujte, že instalace tepelného čerpadla vyžaduje odbornou certifikaci pro práci s chladivovými okruhy, proto svěřte montáž výhradně proškoleným servisním technikům.
Konstrukce a instalace zařízení
Správná instalace tepelného čerpadla vzduch-vzduch vyžaduje pochopení vzájemné interakce mezi jednotlivými komponenty a jejich vlivu na okolní prostředí. Celý systém využívá invertorovou technologii pro plynulou regulaci výkonu, což přímo ovlivňuje dosažitelnou účinnost COP.
Hlavní části tepelného čerpadla

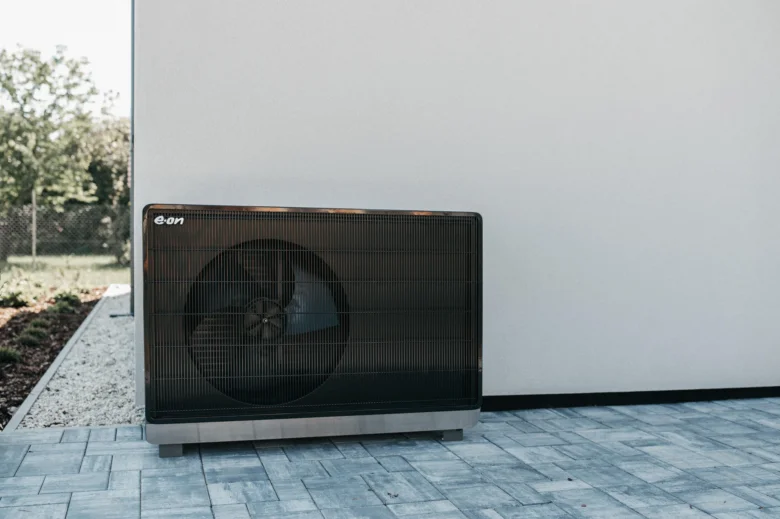

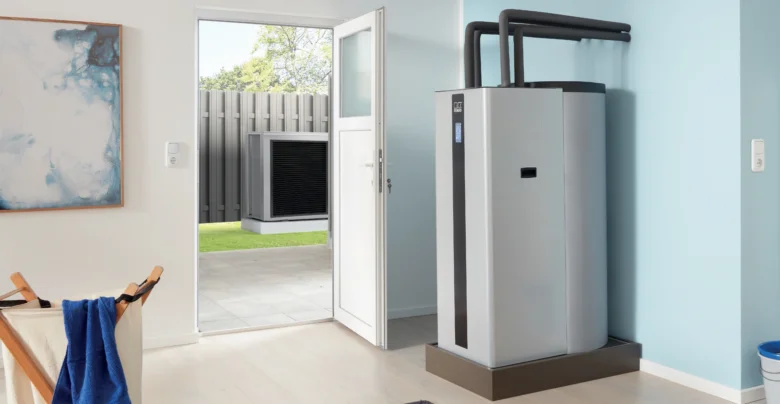

Venkovní jednotka obsahuje ventilátor a kompresor, které zajišťují nasávání vzduchu a následnou kompresi chladiva. Uvnitř objektu se nachází vnitřní jednotka, která předává získané teplo do prostoru. Pro rozsáhlejší objekty existuje systém multi, který umožňuje připojení až 5 vnitřních jednotek k jedné venkovní.
| Typ vnitřní jednotky | Vhodné umístění | Vlastnosti |
|---|---|---|
| Nástěnná | Obývací pokoje | Snadná montáž, vysoký výkon |
| Parapetní | Pod okna | Ideální pro šikmé podkrovní stěny |
| Kazetová | Podhledy | Diskrétní vzhled, rozvod vzduchu do 4 stran |
Doporučení pro instalaci a umístění
Venkovní jednotka vydává během provozu hlučnost v rozmezí 35 až 42 dB ve vzdálenosti 3 metrů. Aby nedocházelo k přenosu vibrací do konstrukce budovy, je nezbytné pod ni instalovat antivibrační podložku. Instalace tepelného čerpadla by měla probíhat na méně frekventovanou stranu domu, aby proudění vzduchu a zvuk nerušily obyvatele. Upozorňujeme, že zásahy do rozvodů chladiva smí provádět pouze osoba s odbornou způsobilostí a příslušným certifikátem.
- Zajistěte volný prostor kolem venkovní jednotky pro plynulé nasávání vzduchu.
- Pravidelná údržba čerpadla zahrnuje čištění filtrů vnitřní jednotky každé 3 měsíce.
- Vyhněte se montáži jednotky přímo pod okna ložnic kvůli možnému hluku.
Účinnost a energetická náročnost
Efektivita systému závisí na schopnosti stroje přenášet teplo z venkovního vzduchu do interiéru při minimální spotřebě elektrické energie. Správná instalace tepelného čerpadla a pravidelná údržba čerpadla zajišťují maximální využití fyzikálních procesů, jako je změna teploty varu chladiva v uzavřeném okruhu.
Co je to COP a jak ovlivňuje spotřebu
Koeficient výkonu, známý jako COP, vyjadřuje poměr mezi vyrobeným teplem a spotřebovanou elektrickou energií. Pokud čerpadlo vykazuje hodnotu COP 4, znamená to, že z 1 kWh elektrické energie vyrobí 4 kWh tepla. Invertorová technologie plynule reguluje výkon kompresoru podle aktuální potřeby, čímž dále optimalizuje spotřebu energie. V praxi tak zařízení odebírá až 75 % energie z okolního vzduchu zdarma. Čím vyšší je účinnost COP, tím méně elektřiny systém spotřebuje pro dosažení tepelného komfortu ve vaší domácnosti.
Úspory nákladů a dopad venkovní teploty
Celková úspora nákladů na vytápění dosahuje při správném provozu až 70 % oproti přímotopům. Účinnost systému se však mění v závislosti na venkovní teplotě, protože při silných mrazech musí kompresor vyvinout vyšší úsilí. Moderní jednotky si udržují vysoký výkon i při teplotách pod bodem mrazu díky pokročilým chladivům. Níže uvedená tabulka přibližuje vztah mezi venkovní teplotou a efektivitou provozu.
| Venkovní teplota (°C) | Průměrná hodnota COP | Úspora nákladů |
|---|---|---|
| +7 °C | 4,2 | 75 % |
| -7 °C | 3,1 | 60 % |
| -15 °C | 2,4 | 50 % |
Odborná rada: Pamatujte, že veškeré zásahy do elektrických rozvodů tepelného čerpadla smí provádět pouze osoba s odbornou způsobilostí v oboru elektro.
Použití a omezení tepelného čerpadla vzduch-vzduch
Tepelné čerpadlo vzduch-vzduch představuje efektivní řešení pro vytápění menších rodinných domů, bytů či rekreačních objektů, kde hlavní části čerpadla zajišťují přenos energie z venkovního vzduchu přímo do interiéru. Invertorová technologie plynule reguluje otáčky kompresoru, čímž optimalizuje spotřebu elektrické energie a zvyšuje celkovou účinnost COP, která u moderních jednotek dosahuje hodnoty až 4. Přestože je instalace tepelného čerpadla vzduch-vzduch rychlá a nevyžaduje zemní vrty, musíte při návrhu systému počítat s konkrétními limity provozu.
Praktická omezení a limity systému
Tento typ zařízení není konstrukčně určen pro ohřev vody, proto pro přípravu teplé užitkové vody vyžaduje instalaci samostatného bojleru nebo jiného zdroje. Dalším technickým omezením je fakt, že systém nelze současně provozovat v režimu vytápění v jedné místnosti a chlazení v druhé, neboť vnitřní jednotky připojené k jedné venkovní jednotce pracují vždy ve stejném režimu.
- Vytápění a chlazení: systém pracuje v jednom zvoleném režimu pro všechny vnitřní jednotky v okruhu.
- Ohřev vody: zařízení neohřívá vodu, což vyžaduje pořízení samostatného elektrického nebo jiného bojleru.
- Kombinace s radiátory: čerpadlo slouží jako hlavní zdroj tepla, stávající radiátory mohou zůstat jako doplňkový systém pro extrémně mrazivé dny.
- Údržba čerpadla: vyžaduje pravidelné čištění filtrů a kontrolu výměníku minimálně jednou ročně pro udržení vysoké účinnosti.
| Parametr | Omezení či vlastnost |
|---|---|
| Ohřev vody | Není součástí systému |
| Režim provozu | Pouze jeden režim (topení nebo chlazení) pro celý okruh |
| Instalace | Nevyžaduje zemní kolektory ani vrty |
| Hlučnost | 35 až 42 dB ve vzdálenosti 3 metrů |
Odborná rada: Při návrhu systému zohledněte, že při poklesu venkovní teploty pod -10 °C klesá tepelný výkon zařízení, proto doporučuji kombinaci s lokálním přitápěním, například krbovými kamny, pro zajištění tepelného komfortu v mrazivých dnech. Zásahy do elektroinstalace a montáž chladivového okruhu smí provádět pouze osoba s odbornou způsobilostí a příslušnou certifikací.
Cena, dotace a životnost
Pořizovací cena tepelného čerpadla vzduch-vzduch se pohybuje v rozmezí 25 000 až 70 000 Kč podle výkonu a technických parametrů. Investice zahrnuje samotné zařízení, montážní materiál a odbornou instalaci tepelného čerpadla certifikovaným technikem. Celková návratnost investice se obvykle pohybuje mezi 5 až 10 lety v závislosti na aktuálních nákladech na vytápění a intenzitě využívání invertorové technologie.
Při pořízení zařízení s označením Q Epha Label můžete v rámci dotačních programů získat podporu až 80 000 Kč, což výrazně snižuje počáteční výdaje. Správná a pravidelná údržba čerpadla zajistí dlouhodobou spolehlivost systému, přičemž běžná životnost jednotky dosahuje 15 až 20 let. Účinnost COP, tedy poměr mezi vydanou tepelnou energií a spotřebovanou elektřinou, zůstává u moderních jednotek vysoká po celou dobu životnosti.
| Položka | Rozmezí hodnot |
|---|---|
| Pořizovací cena | 25 000 – 70 000 Kč |
| Maximální dotace | až 80 000 Kč |
| Průměrná životnost | 15 – 20 let |
| Návratnost investice | 5 – 10 let |
Odborná rada: Při výběru jednotky vždy ověřte, zda splňuje technické parametry pro získání dotace, neboť instalace tepelného čerpadla vyžaduje odbornou způsobilost a dodržení předepsaných norem.
Technologické inovace a chytré systémy
Současná invertorová technologie zásadně mění princip tepelného čerpadla tím, že plynule reguluje otáčky kompresoru v rozsahu 0 až 100 % namísto neefektivního cyklování typu zapnuto nebo vypnuto. Tento mechanismus zajišťuje stabilní teplotu v interiéru s odchylkou do 0,5 °C a výrazně zvyšuje průměrnou účinnost COP, protože systém pracuje pouze s nezbytným výkonem pro aktuální tepelnou ztrátu objektu. Pokud vás zajímá, jak funguje tepelné čerpadlo v moderním pojetí, právě tato elektronická frekvenční regulace motoru kompresoru je klíčem k úspoře elektrické energie o 20 až 30 % oproti starším modelům s pevnými otáčkami.
Výrobci jako Bosch nabízejí pokročilého energetického manažera, který optimalizuje provoz jednotky v rámci chytré domácnosti. Tento systém dokáže automaticky upřednostnit vlastní solární energii z fotovoltaických panelů pro provoz kompresoru, čímž snižuje provozní náklady na vytápění v přechodných obdobích. Integrace do chytrých systémů přináší uživatelům následující konkrétní výhody:
- Vzdálené ovládání teploty v reálném čase prostřednictvím zabezpečených mobilních aplikací.
- Automatická optimalizace výkonu podle aktuální ceny elektřiny na spotovém trhu.
- Monitorování spotřeby v kWh a včasná diagnostika chybových kódů nutná pro správnou údržbu čerpadla.
- Propojení s dalšími prvky domácí automatizace pro maximální komfort a regulaci vlhkosti vzduchu.
Odborná rada: Při plánování instalace tepelného čerpadla vždy ověřte kompatibilitu komunikačního protokolu s vaším stávajícím systémem řízení domácnosti, abyste plně využili potenciál invertorové technologie. Upozorňujeme, že veškeré zásahy do elektroinstalace a připojení zařízení do rozvodné sítě smí provádět pouze osoba s příslušnou odbornou elektrotechnickou způsobilostí.
Vliv klimatických podmínek na výkon a životnost
Znalost toho, jak funguje tepelné čerpadlo vzduch-vzduch v mrazivém počasí, je klíčová pro pochopení efektivity vašeho vytápění. Princip tepelného čerpadla využívá nízkou teplotu varu chladiva, která umožňuje získávat energii i při venkovních teplotách pod bodem mrazu. S klesající venkovní teplotou se snižuje účinnost COP, protože kompresor musí vyvinout vyšší tlak pro přenos tepla. Invertorová technologie tento proces plynule reguluje, čímž zajišťuje stabilní provoz až do hranice -20 °C. Upozorňujeme, že veškeré zásahy do chladicího okruhu smí provádět pouze osoba s odbornou způsobilostí.
Vlhkost a silný vítr představují další faktory ovlivňující provoz zařízení:
- Mráz a vysoká vlhkost způsobují námrazu na výměníku, což vyžaduje častější cykly odtávání, které krátkodobě zvyšují spotřebu elektřiny.
- Vítr o rychlosti nad 5 m/s může negativně ovlivnit proudění vzduchu přes venkovní jednotku a snížit celkový topný výkon až o 10 %.
- Pravidelná údržba čerpadla, zejména čištění lamel výměníku od nečistot a námrazy, zásadně prodlužuje životnost zařízení a udržuje COP v optimálních hodnotách.
- Ochranné stříšky nad venkovní jednotkou chrání klíčové komponenty před přímým náporem sněhu a ledových srážek, čímž snižují riziko zamrzání kondenzátu.
| Faktor | Vliv na výkon | Doporučené opatření |
|---|---|---|
| Venkovní teplota -10 °C | Snížení výkonu o cca 20 % | Kontrola nastavení invertoru |
| Vysoká vlhkost | Častější cykly odtávání | Čištění odtokových cest kondenzátu |
| Silný vítr | Snížení efektivity výměny tepla | Instalace v závětří nebo krytu |
Odborná rada: Instalace tepelného čerpadla na návětrné straně domu výrazně snižuje jeho efektivitu a zvyšuje namáhání kompresoru, proto vždy volte závětří. Při instalaci rovněž zajistěte prostor minimálně 30 cm od stěny pro zajištění dostatečného průtoku vzduchu přes výměník.
Otázka: Jak funguje tepelné čerpadlo vzduch-vzduch v mrazivém počasí?
Zařízení využívá chladivo s velmi nízkým bodem varu, které dokáže odebrat teplo z venkovního vzduchu i při teplotách kolem -20 °C. Kompresor následně stlačí plynné chladivo, čímž zvýší jeho teplotu pro následné předání tepla do interiéru.
Otázka: Jaký je vliv námrazy na provoz čerpadla?
Námraza na výměníku omezuje průchod vzduchu a snižuje účinnost přenosu tepla. Automatický systém odtávání v pravidelných intervalech zahřeje výměník, aby led odstranil, což je standardní proces zajišťující funkčnost systému.
Údržba a servis tepelných čerpadel vzduch-vzduch
Pravidelná údržba čerpadla zásadně ovlivňuje celkovou účinnost COP a prodlužuje životnost celého systému. Profesionální servis doporučuji provádět minimálně jedenkrát ročně, aby byla zajištěna správná funkce a zachována záruka od výrobce.
Čištění a kontrola filtrů
Filtry tvoří první linii obrany proti nečistotám, které by mohly omezit průtok vzduchu a snížit výkon. Zanesené filtry zhoršují princip tepelného čerpadla, protože kompresor musí vyvinout vyšší úsilí pro dosažení požadované teploty.
- Vyjmutí filtrů – opatrně vysuňte filtrační vložky z vnitřní jednotky.
- Očištění filtrů – prach odstraňte vysavačem nebo opláchněte vlažnou vodou s neutrálním saponátem.
- Vysušení filtrů – před zpětnou montáží nechte filtry přirozeně a úplně vyschnout ve stínu.
Kontrola chladiva a mechanických částí
Servisní technik musí při každé prohlídce ověřit těsnost systému a množství chladiva, které je klíčové pro správnou teplotu varu chladiva. Invertorová technologie vyžaduje bezchybný chod elektroniky a mechaniky, zejména u venkovní jednotky.
- Kontrola chladiva – měření provozních tlaků v okruhu odhalí případné úniky plynu.
- Inspekce kompresoru – technik prověří hlučnost a vibrace kompresoru, které signalizují opotřebení.
- Čištění výměníků – odstranění nečistot z lamel venkovní jednotky zajistí efektivní přestup tepla i v zimních podmínkách.
Upozorňuji, že zásahy do chladicího okruhu a elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí a certifikací.
Optimalizace provozu a snížení hlučnosti
Optimalizace provozu vám umožní dosáhnout maximální efektivity a zajistí klidné domácí prostředí bez nadměrného hluku. Správné nastavení a technické úpravy výrazně ovlivňují celkovou životnost zařízení i vaše měsíční náklady na vytápění.

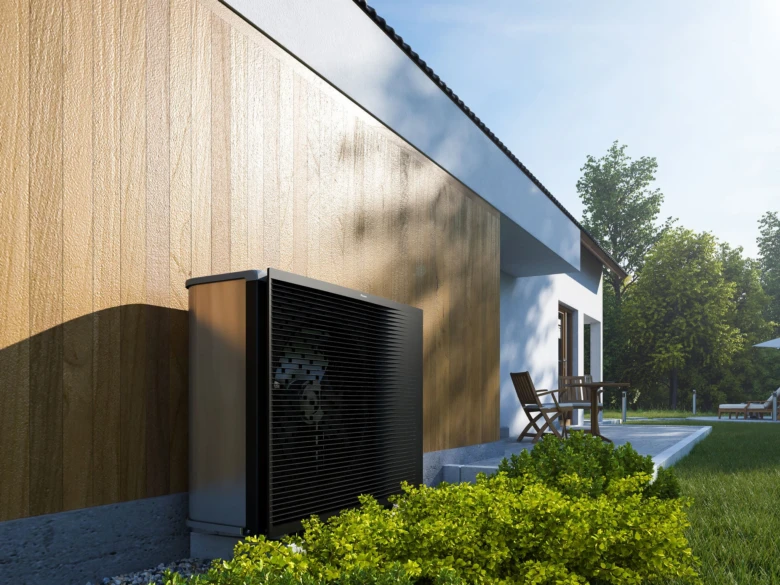

Správné umístění venkovní jednotky
Umístění venkovní jednotky zásadně ovlivňuje celkovou hlučnost a účinnost COP. Instalace tepelného čerpadla vyžaduje volný prostor pro proudění vzduchu, aby nedocházelo k recirkulaci studeného vzduchu. Vyhněte se montáži na tenké stěny dřevostaveb, které mohou přenášet vibrace do interiéru. Pro zajištění optimálního výkonu dodržujte tyto zásady:
- Instalujte jednotku na pevný, ideálně betonový základ.
- Zajistěte minimální odstup 30 cm od stěny pro volný průtok vzduchu.
- Směrujte výdech ventilátoru mimo okna obytných místností.
Použití nočního režimu a antivibračních podložek
Noční režim efektivně snižuje hluk venkovní jednotky omezením otáček ventilátoru a kompresoru v době vašeho spánku. Pro dosažení maximálního akustického komfortu doporučuji instalovat pryžové antivibrační podložky pod patky zařízení. Tyto prvky minimalizují vibrace a hluk přenášený do konstrukce domu. Invertorová technologie následně plynule reguluje výkon, čímž dále snižuje hlučnost i spotřebu energie. Pravidelná údržba čerpadla pak zaručuje, že systém bude pracovat tiše a bez zbytečných vibrací po celou topnou sezónu.
