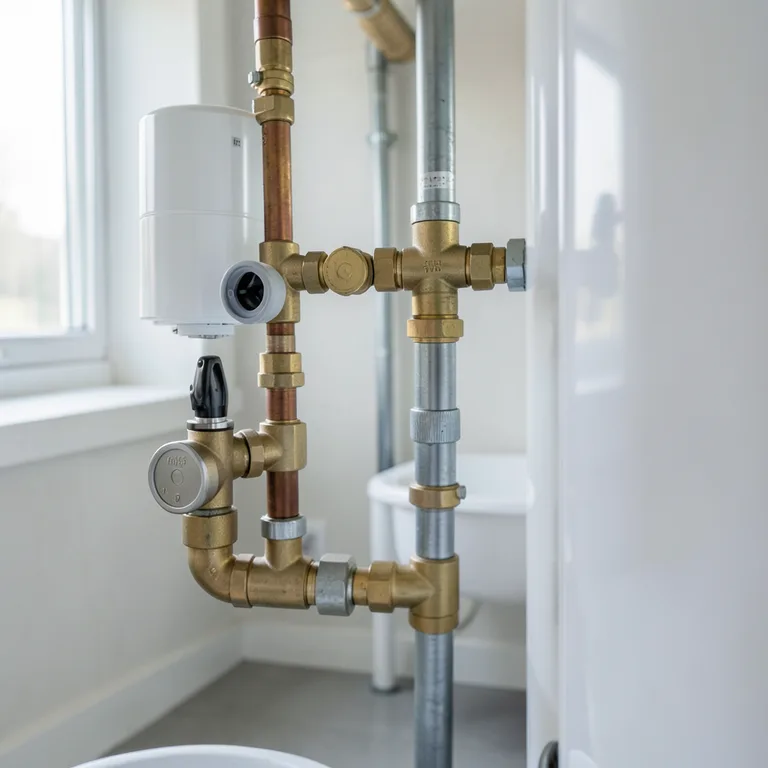

Správné zapojení expanzní nádoby k bojleru zabraňuje zbytečným ztrátám vody přes pojistný ventil a prodlužuje životnost celého ohřívače. Klíčem k bezpečnému provozu je přesný výpočet objemu expanzní nádoby a správné nastavení tlaku membrány odpovídající vstupnímu tlaku vody. Následující postup vám pomůže pochopit technické schéma instalace tak, aby systém pracoval efektivně a bezpečně.
📝 Hlavní myšlenky
- Při ohřevu vody z 10 °C na 60 °C zvětší voda svůj objem až o 2,5-3 %.
- Objem expanzní nádoby by měl být 4-5 % objemu bojleru, například pro 200 l bojler 8-12 l.
- Tlak membrány expanzní nádoby má být o 0,2-0,5 bar nižší než tlak ve vodovodu.
- Správné zapojení expanzní nádoby je mezi zpětnou klapkou a bojlerem na přívodu studené vody.
- Redukční ventil se doporučuje instalovat při vstupním tlaku vody nad 4 bar.
Jak vypadá schéma zapojení expanzní nádoby k bojleru?
Správné schéma zapojení expanzní nádoby k bojleru vyžaduje její instalaci na přívod studené vody, konkrétně do úseku mezi zpětnou klapku a samotný bojler. Zpětná klapka v tomto systému plní klíčovou roli, protože účinně zabraňuje zpětnému toku ohřáté vody do vodovodního řadu, čímž chrání systém před nežádoucími tlakovými rázy. Expanzní nádoba zde pohlcuje objemovou roztažnost vody, která při ohřevu z 10 °C na 60 °C narůstá o 2,5 až 3 %, což u 200l bojleru představuje nárůst až o 6 litrů. Celé zapojení expanzní nádoby musí předcházet pojistný ventil bojler, který slouží jako poslední stupeň ochrany soustavy před přetlakem v případě poruchy membrány.
Při instalaci postupujte podle následujícího pořadí komponent na přívodním potrubí:
- Hlavní uzávěr vody
- Redukční ventil tlak vody (instalujte při tlaku nad 4 až 5 bar)
- Zpětná klapka
- Expanzní nádoba (napojení pomocí T-kusu)
- Pojistný ventil bojler
- Vstup studené vody do bojleru
| Komponenta | Funkce v systému |
|---|---|
| Zpětná klapka | Blokuje průnik teplé vody do řadu |
| Expanzní nádoba | Pohlcuje objemovou roztažnost vody |
| Pojistný ventil | Odpouští vodu při překročení limitního tlaku |
Odborná rada: Pamatujte, že veškeré zásahy do rozvodů vody a instalace tlakových nádob smí provádět pouze osoba s odbornou způsobilostí. Schéma instalace bojler musí vždy respektovat technické normy pro zabezpečení tlakových zařízení, aby nedošlo k poškození bojleru. Před zahájením prací proveďte přesný výpočet objemu expanzní nádoby pomocí vzorce V_exp = (V_bojler × n) / η a zkontrolujte, zda je tlak membrány expanzní nádoby o 0,2 až 0,5 bar nižší než tlak ve vodovodu. Pro užitkovou vodu používejte výhradně modré nádoby typu Aquamat, nikoliv červené nádoby určené pro topné systémy.
Otázka: Jak poznat, že je expanzní nádoba k bojleru nefunkční?
Nejčastějším projevem je časté odkapávání vody z pojistného ventilu během ohřevu, což značí, že nádoba již nedokáže kompenzovat nárůst objemu vody. Nefunkčnost může být způsobena prasklou membránou nebo ztrátou tlaku plynu v nádobě, což lze ověřit stisknutím ventilku na prázdné nádobě, ze kterého by neměla vytékat voda.
Otázka: Jaké jsou chyby při instalaci expanzní nádoby k bojleru?
Mezi časté chyby patří záměna topenářské nádoby za nádobu na pitnou vodu, nesprávné nastavení tlaku membrány nebo instalace pojistného ventilu před expanzní nádobu. Kritickou chybou je také vedení odvodu vody z pojistného ventilu směrem nahoru nebo použití příliš dlouhého odtoku, který musí být kratší než 2 metry a chráněný proti zamrznutí.
Jak správně zapojit expanzní nádobu k bojleru krok za krokem?
Správné zapojení expanzní nádoby k bojleru vyžaduje přesné dodržení pořadí armatur pro zajištění bezpečného provozu systému. Následující návod vám ukáže, jak zapojit expanzní nádobu k bojleru krok za krokem, aby nedocházelo k nežádoucím únikům vody přes pojistný ventil bojleru.
Příprava před instalací
Před zahájením práce změřte tlak ve vodovodu a zkontrolujte, zda nepřesahuje 4 bary, při kterých je již nutná instalace redukčního ventilu. Prověřte štítkové údaje bojleru a proveďte výpočet objemu expanzní nádoby, aby nádoba bezpečně pojala objemovou roztažnost ohřívané vody. Pro běžný 200l bojler obvykle postačuje expanzní nádoba 200l kapacity odpovídající 5 až 10 % objemu bojleru.
Montáž expanzní nádoby a armatur
Schéma instalace bojleru musí respektovat směr průtoku vody a logické řazení prvků. Instalace probíhá podle následujícího postupu:
- Uzavření přívodu vody – uzavřete hlavní uzávěr na vstupu studené vody do objektu.
- Osazení redukčního ventilu – nainstalujte redukční ventil přímo za uzávěr, pokud tlak ve vodovodu přesahuje 4 bary.
- Instalace zpětné klapky – vložte zpětnou klapku za redukční ventil, aby se ohřátá voda nevracela do řadu.
- Připojení expanzní nádoby – napojte expanzní nádobu na potrubí mezi zpětnou klapku a bojler.
- Montáž pojistného ventilu – umístěte pojistný ventil bojleru na vstup studené vody co nejblíže k bojleru, přičemž jej chraňte před zamrznutím.
Kontrola a testování funkčnosti
Po dokončení montáže ověřte tlak membrány expanzní nádoby pomocí manometru ještě před napuštěním vody do systému. Proveďte test těsnosti všech spojů pod provozním tlakem a zkontrolujte, zda pojistný ventil bojleru při ohřevu správně reaguje. Pravidelná údržba expanzní nádoby spočívá v roční kontrole tlaku plynu v nádobě.
Odborná rada: Zásahy do rozvodů vody a instalaci tlakových zařízení smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Jak vypočítat vhodný objem expanzní nádoby k bojleru?
Výpočet objemu expanzní nádoby vychází z fyzikálního principu tepelné roztažnosti vody, kdy se objem vody v bojleru při ohřevu zvyšuje. Pro správné zapojení expanzní nádoby k bojleru se v praxi používá jednoduché pravidlo, kdy nádoba musí pojmout 4 až 5 % celkového objemu bojleru. Přesný výpočet objemu expanzní nádoby se provádí pomocí vzorce V_exp = (V_bojler × n) / η, kde V_bojler značí objem ohřívače, n je koeficient roztažnosti vody a η představuje účinnost nádoby.
Pokud plánujete instalaci, pro běžné domácí systémy s tlakem vody do 6 barů postačí orientační tabulka. Při dimenzování berte v úvahu, že správně zvolená velikost zajistí dlouhou životnost membrány a správný tlak membrány expanzní nádoby. Pro 200l bojler je ideální expanzní nádoba 12l, přičemž návod na správné zapojení expanzní nádoby k 200l bojleru vyžaduje instalaci mezi pojistný ventil bojleru a samotný zásobník.
| Objem bojleru (l) | Doporučený objem expanzní nádoby (l) |
|---|---|
| 100 | 8 |
| 150 | 8 – 10 |
| 200 | 12 |
| 300 | 18 – 25 |
Odborná rada: Při výběru vždy zohledněte nastavený tlak vody v řádu a hodnotu otevíracího tlaku pojistného ventilu. Správná údržba expanzní nádoby pak zahrnuje pravidelnou kontrolu tlaku plynu v nádobě jednou za rok. Pamatujte, že veškeré zásahy do tlakových systémů a rozvodů vody by měla provádět osoba s odbornou způsobilostí.
Jaký tlak by měla mít membrána expanzní nádoby?
Správný tlak membrány expanzní nádoby je klíčový pro její dlouhou životnost a správnou funkci celého systému ohřevu vody. Obecně platí, že tlak membrány by měl být o 0,2 až 0,5 baru nižší, než je provozní tlak ve vašem vodovodu. Pokud vás zajímá, jaký tlak by měla mít expanzní nádoba u bojleru, vždy vyjděte z hodnoty nastavené na vašem redukčním ventilu. Správné nastavení předchází zbytečnému otevírání, kterým disponuje pojistný ventil bojleru při každém nahřívání vody.
Postup kontroly tlaku a údržba expanzní nádoby
Pravidelná údržba expanzní nádoby zajistí, že systém bude správně reagovat na tepelnou roztažnost vody. Měření tlaku provádějte vždy na prázdné expanzní nádobě, tedy po uzavření přívodu vody a vypuštění tlaku z okruhu. K měření a případnému dohuštění použijte běžnou hustilku s manometrem.
- Odpojte bojler od zdroje napájení a uzavřete hlavní uzávěr vody.
- Otevřete libovolný teplovodní kohoutek, abyste vypustili tlak ze systému.
- Připojte hustilku s manometrem na ventilek nádoby a ověřte aktuální hodnotu.
- Dohustěte nebo vypusťte vzduch tak, aby tlak odpovídal požadovanému rozdílu oproti tlaku ve vodovodu.
- Po kontrole uzavřete vypouštěcí ventil a postupně obnovte provoz bojleru.
U větších instalací, například při řešení jako je návod na správné zapojení expanzní nádoby k 200l bojleru, věnujte pozornost přesnému nastavení, aby nedocházelo k poškození membrány. Upozorňuji, že jakékoli zásahy do rozvodů vody a instalace tlakových zařízení smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Jak poznat nefunkční expanzní nádobu?
Pokud vás zajímá, jak poznat, že je expanzní nádoba k bojleru nefunkční, všímejte si především chování pojistného ventilu. Nefunkční expanzní nádoba totiž nedokáže kompenzovat objemovou roztažnost vody při ohřevu, což způsobuje, že pojistný ventil bojleru začne trvale odkapávat. Tento stav přímo vede k nestabilnímu tlaku v systému a zbytečným ztrátám vody. U 200l bojleru může být únik vody značný, což rychle odhalíte pohledem na odpadní potrubí ventilu.
Při diagnostice se zaměřte na tyto varovné signály:
- Neustálé odkapávání vody z pojistného ventilu během ohřevu.
- Prudké kolísání tlaku v systému při odběru teplé vody.
- Zvukové projevy v potrubí způsobené rázy vody.
- Nízký nebo nulový tlak membrány expanzní nádoby při měření ventilkem.
Odborná rada: Pokud po stisknutí ventilku expanzní nádoby vytéká voda místo vzduchu, je membrána prasklá a nádoba vyžaduje okamžitou výměnu. Pravidelná údržba expanzní nádoby v ročních intervalech těmto poruchám efektivně předchází. Upozorňuji, že jakékoliv zásahy do rozvodů musí provádět osoba s odbornou způsobilostí.
Údržba a kontrola expanzní nádoby
Pravidelná údržba expanzní nádoby prodlužuje životnost celého systému ohřevu vody a zabraňuje zbytečným únikům tlaku. Správná péče o tento komponent je zásadní pro bezpečné schéma instalace bojleru i správné fungování celého vodovodního okruhu.
Kontrola tlaku membrány
Pravidelná kontrola tlaku membrány expanzní nádoby zajišťuje její správnou funkci při změnách objemu vody. Měření tlaku provádějte vždy na prázdné nádobě, tedy při vypuštěném tlaku vody v systému. K měření použijte běžnou auto-hustilku s manometrem. Správná hodnota tlaku v membráně by měla být o 0,2 až 0,5 baru nižší, než je nastavený provozní tlak ve vašem vodovodním řadu či na redukčním ventilu.
Údržba pojistného ventilu
Pojistný ventil bojleru je klíčový bezpečnostní prvek, který vyžaduje vaši pravidelnou pozornost. Údržba expanzní nádoby a souvisejících armatur zahrnuje tyto kroky:
- Kontrola těsnosti – vizuálně prověřte, zda spojení expanzní nádoby nevykazuje známky koroze nebo úniku vody.
- Protokolární otáčení – jednou za 3 měsíce otočte ovládacím prvkem pojistného ventilu, aby se odloučil případný vodní kámen z jeho sedla.
- Čištění ventilu – při zjištění trvalého prokapávání ventil vyčistěte nebo vyměňte za nový kus se stejným otevíracím tlakem.
Odborná rada: Pokud při kontrole zjistíte, že ventil protéká i po vyčištění, je nutná okamžitá výměna. Zásahy do rozvodů vody smí provádět pouze osoba s odbornou způsobilostí, proto při složitějších opravách kontaktujte certifikovaného instalatéra.
Typy a materiály expanzních nádob
Výběr správné nádoby je klíčový pro dlouhodobou funkčnost systému a hygienickou nezávadnost vody. Rozdíly v konstrukci a použitých materiálech určují, zda je zařízení vhodné pro zapojení expanzní nádoby na vodu v okruhu bojleru, nebo pouze pro topný systém.
Typy expanzních nádob pro různé aplikace
Pro systémy s pitnou vodou vybírejte výhradně modré expanzní nádoby řady Aquamat. Tyto nádoby jsou konstruovány tak, aby vnitřní prostor splňoval přísné hygienické normy a nedocházelo ke kontaminaci vody. Naopak expanzní nádoby určené pro topení, které bývají červené, nejsou pro pitnou vodu vhodné. Jejich vnitřní povrch a konstrukce membrány nejsou certifikovány pro styk s potravinami a mohou po čase ovlivnit kvalitu vody nebo způsobit korozi. Při návrhu, jako je schéma a zapojení expanzní nádoby u elektrického bojleru, vždy ověřte certifikaci pro styk s pitnou vodou.
Materiály membrán a jejich vliv na životnost a bezpečnost
Klíčovým prvkem je materiál membrány, který odděluje vodu od vzduchového polštáře a kompenzuje nárůst objemu vody při ohřevu, který činí 2,5 až 3 % při ohřevu z 10 °C na 60 °C.
- Membrány pro pitnou vodu: Jsou vyrobeny z nezávadných elastomerů s vysokou odolností vůči degradaci a bakteriálnímu růstu.
- Topné systémy: Využívají materiály, které nejsou testovány pro potravinářské účely a při kontaktu s pitnou vodou mohou uvolňovat nežádoucí látky.
- Životnost: Použití nádoby určené pro topení v okruhu pitné vody vede k rychlejšímu zpuchření membrány a ztrátě těsnosti.
Odborná rada: Při instalaci pamatujte, že tlak membrány expanzní nádoby musí být o 0,2 až 0,5 bar nižší než tlak ve vodovodu. Pravidelná údržba expanzní nádoby zahrnuje kontrolu tlaku plynu na prázdné nádobě pomocí hustilky s manometrem, což předchází poškození pojistného ventilu bojleru. U systémů, jako je návod na správné zapojení expanzní nádoby k 200l bojleru, vždy proveďte přesný výpočet objemu expanzní nádoby podle vzorce V_exp = (V_bojler × n) / η. Zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí.
| Objem bojleru | Doporučený objem expanzní nádoby |
|---|---|
| 50 l | 2 – 3 l |
| 80 l | 4 l |
| 100 l | 5 l |
| 120 l | 6 l |
| 150 l | 8 l |
| 200 l | 8 – 12 l |
| 300 l | 12 – 18 l |
| 500 l | 20 – 25 l |
Bezpečnostní normy a doporučení při instalaci
Při instalaci expanzní nádoby k bojleru musíte striktně dodržovat platné bezpečnostní normy, které chrání váš systém před havárií a překročením tlakových limitů. Veškeré zásahy do rozvodů vody a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí. Klíčovým prvkem je pojistný ventil bojleru, který musí být vždy chráněn proti zamrznutí a mechanickému stlačení. Odvod vody z pojistného ventilu nesmí být delší než 2 metry, nesmí vést směrem nahoru a musí být instalován tak, aby nedocházelo k hromadění kondenzátu v potrubí.
Časté chyby při instalaci expanzní nádoby
- Instalace bez redukčního ventilu, který chrání systém před kolísáním tlaku v řádu (doporučeno při tlaku nad 4 až 5 bar).
- Podcenění údržby expanzní nádoby, zejména pravidelné kontroly tlaku membrány expanzní nádoby, který má být o 0,2 až 0,5 bar nižší než tlak ve vodovodu.
- Chybný výpočet objemu expanzní nádoby, který vede k rychlému opotřebení pryžové membrány; orientačně by nádoba měla tvořit 4 až 5 % objemu bojleru.
- Absence servisního uzavíracího ventilu, jenž znemožňuje budoucí výměnu nádoby bez vypuštění celého bojleru.
- Použití nádoby určené pro topení místo typu Aquamat (modrá barva), která je určena pro pitnou vodu.
Doporučené velikosti expanzních nádob
Při návrhu systému vycházejte z objemu bojleru a provozních tlaků. Následující tabulka uvádí doporučené objemy nádob při vstupním tlaku vody 3 až 4 bar a maximálním provozním tlaku 6 bar.
| Objem bojleru | Doporučený objem expanzní nádoby |
|---|---|
| 50 l | 2 až 3 l |
| 80 l | 4 l |
| 100 l | 5 l |
| 120 l | 6 l |
| 150 l | 8 l |
| 200 l | 8 až 12 l |
| 300 l | 12 až 18 l |
| 500 l | 20 až 25 l |
Odborná rada: Pravidelně jednou ročně kontrolujte správné zapojení expanzní nádoby k bojleru na prázdné nádobě bez vody a ověřte, zda tlak v nádobě odpovídá provoznímu tlaku vaší domácí soustavy pomocí hustilky s manometrem. Dodržením těchto pravidel zajistíte dlouhou životnost zařízení a předejdete zbytečným škodám na majetku způsobeným nadměrným zatěžováním pojistného ventilu.
Otázka: Jak poznám, že je expanzní nádoba k bojleru nefunkční?
Nefunkčnost se nejčastěji projevuje častým odkapáváním vody z pojistného ventilu během ohřevu vody. Pokud je membrána prasklá nebo je tlak v nádobě nesprávný, nádoba nedokáže kompenzovat objemovou roztažnost vody, která u 200 l bojleru může činit až 6 litrů.
Otázka: Jaké je správné pořadí armatur při zapojení?
Správné schéma instalace bojleru zahrnuje toto pořadí na přívodu studené vody: 1) uzávěr, 2) redukční ventil, 3) zpětná klapka, 4) expanzní nádoba připojená přes T-kus, 5) pojistný ventil a 6) samotný bojler. Zpětná klapka musí být umístěna před expanzní nádobou, aby se objemová roztažnost vody nevracela zpět do řádu.
