Správně provedená montáž teplovodního podlahového topení začíná kvalitní izolací podlahy, která zabraňuje únikům tepla do konstrukce stavby. Po instalaci rozvodů je klíčové provést hydraulické vyvážení systému, aby každá místnost dosahovala požadované teploty při minimální spotřebě energie. Finální regulace podlahového topení následně zajistí dlouhodobý tepelný komfort a efektivní provoz celého zdroje tepla.
Rychlý přehled
- Tloušťka tepelné izolace pod podlahovým topením by měla být 8-10 cm nad nevytápěnými prostory.
- Optimální teplota přívodní vody pro podlahové topení je 25-35 °C s maximem 45 °C.
- Maximální počet topných okruhů na jeden rozdělovač je 10-12.
- Doporučený tlak pro zkoušení potrubí je 3 až 6 bar po dobu 24 hodin.
- Životnost potrubí v podlaze je 30-50 let, u elektrických topných kabelů 20-30 let.
Jak správně provést montáž podlahového topení krok za krokem
Montáž teplovodního podlahového topení vyžaduje precizní přípravu podkladu, správné dimenzování potrubí a pečlivou instalaci rozdělovače. Postup montáže podlahového topení krok za krokem zaručuje efektivní šíření tepla a dlouhou životnost systému bez rizika praskání betonového potěru.
Příprava podlahy a izolace
Základem kvalitní skladby podlahy pro podlahové topení je rovný podklad a dostatečná tepelná izolace. Na očištěnou základovou desku instalujte desky z polystyrenu EPS 100Z v tloušťce 8 až 10 cm, které minimalizují tepelné ztráty směrem do konstrukce. Po obvodu všech stěn v místnosti pečlivě připevněte dilatační pás o síle 8 až 10 mm. Tento prvek je klíčový, neboť zabraňuje praskání potěru vlivem tepelné roztažnosti a zajišťuje oddělení podlahové plochy od vertikálních konstrukcí budovy.

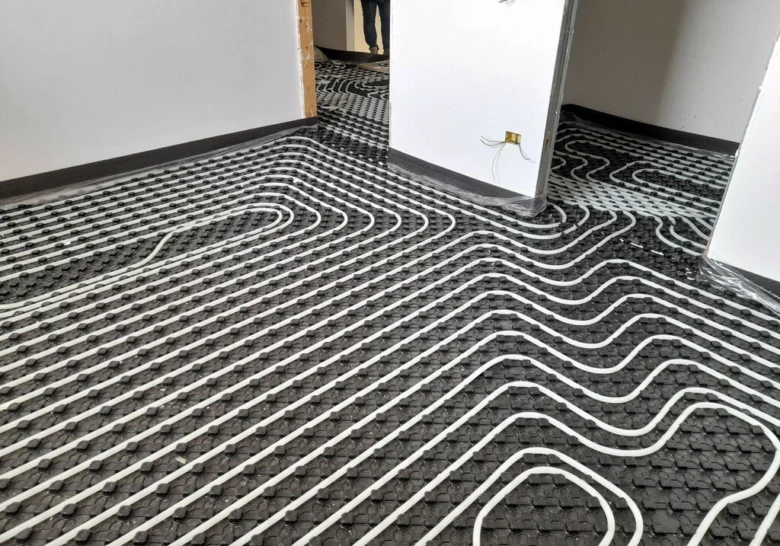

Výběr a dimenzování potrubí
Pro efektivní rozvod podlahového topení doporučuji použít potrubí TH RED 16 mm, které vyniká vysokou ohebností a odolností proti korozi. Při pokládce dodržujte rozteč potrubí 200 mm, což zajišťuje rovnoměrný ohřev povrchu podlahy při běžné teplotě přívodní vody. Minimální vzdálenost potrubí od zdi nesmí být menší než 15 mm, aby nedocházelo k pnutí v ohybech.
- Instalujte potrubí pomocí systémových příchytek do izolačních desek.
- Dodržujte stanovenou rozteč pro rovnoměrný tepelný výkon.
- Provádějte tlakovou zkoušku před zalitím potěru.
Odborná rada: Při instalaci se vyhněte ostrým ohybům potrubí, které mohou způsobit snížení průtoku podlahového topení.

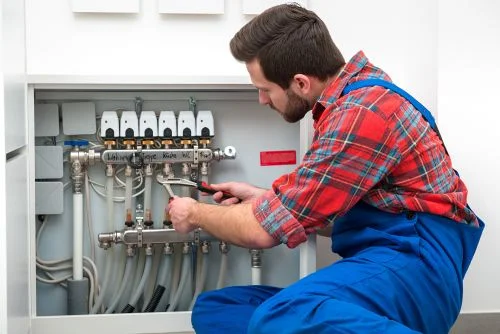

Instalace rozdělovače a připojení
Rozdělovač podlahového topení slouží jako centrální bod pro distribuci teplé vody do jednotlivých zón. Maximální počet okruhů na jeden rozdělovač se pohybuje mezi 10 až 12 větvemi, přičemž každá větev by měla mít vlastní regulační ventily pro přesné hydraulické vyvážení systému. Po mechanickém ukotvení rozdělovače do rozvodné skříně připojte přívodní a vratné potrubí. Po napojení všech okruhů proveďte odvzdušnění celého systému, aby se odstranily vzduchové kapsy bránící cirkulaci vody.
Upozornění: Zásahy do rozvodů topení a tlakové zkoušky smí provádět pouze osoba s odbornou způsobilostí v oboru instalatérství a topenářství.
Jak nastavit průtok a teplotu vody v systému podlahového topení
Správné nastavení podlahového topení přímo ovlivňuje tepelný komfort v místnosti a celkovou spotřebu energie vašeho zdroje tepla. Regulace podlahového topení vyžaduje vyvážení průtoků v jednotlivých větvích a hlídání provozních teplot.
Optimální teplotní parametry
Teplota přívodní vody do systému teplovodního podlahového topení by se měla pohybovat v rozmezí 25 až 35 °C. Vyšší hodnoty, maximálně do 45 °C, volíme pouze při extrémních mrazech nebo u objektů s horší izolací podlahy. Pro efektivní provoz je klíčový rozdíl teplot na vstupu a výstupu, který by měl činit 5 až 10 °C. Příliš velký rozdíl značí pomalý průtok, zatímco minimální rozdíl indikuje zbytečně vysoké čerpací práce. Vždy zohledněte typ podlahové krytiny, neboť například dřevo nebo vinyl mají odlišné limity tepelné vodivosti než dlažba.
Hydraulické vyvážení průtoků
Hydraulické vyvážení zajišťuje rovnoměrnou distribuci tepla do všech místností podle jejich skutečných tepelných ztrát. Průtokoměry umístěné na rozdělovači umožňují přesné nastavení průtoku vody v okruzích tak, aby i nejvzdálenější větve dosahovaly požadovaného výkonu. Správné nastavení podlahového topení pomocí průtokoměrů eliminuje místa, kde podlaha zůstává chladná. Pokud vás zajímá, jaký je optimální tlak v systému podlahového topení, standardně se pohybuje v rozmezí 1,5 až 2,0 baru v závislosti na výšce budovy a specifikacích kotle.
| Parametr | Doporučená hodnota |
|---|---|
| Teplota přívodní vody | 25 – 35 °C |
| Rozdíl teplot vstup/výstup | 5 – 10 °C |
| Provozní tlak systému | 1,5 – 2,0 baru |
Odborná rada: Pamatujte, že jakékoli zásahy do rozvodů nebo komplexní hydraulické vyvážení by měla provádět pouze osoba s odbornou způsobilostí. V případě, že systém netopí rovnoměrně, zkontrolujte, zda není nutné odvzdušnění podlahového topení, které odstraní vzduchové kapsy bránící cirkulaci vody.
Jak správně izolovat podlahu pro podlahové topení
Správná skladba podlahy podlahové topení je základním předpokladem pro efektivní provoz, kdy teplo směřuje do interiéru a nikoliv do základové desky. Tepelná izolace podlahy musí být provedena z materiálů s vysokou pevností v tlaku, jako je polystyren EPS 100Z. Při instalaci nad nevytápěnými prostory doporučuji použít tloušťku izolace minimálně 8 až 10 cm. Celková skladba tepelné izolace může obsahovat maximálně 3 vrstvy, přičemž musíte dbát na to, aby celková stlačitelnost izolace nepřekročila hranici 5 mm.
Kročejová izolace se pokládá v maximálně 2 vrstvách, aby se předešlo sedání podlahy a následnému praskání betonového potěru. Kvalitní izolace podlahy přímo ovlivňuje hydraulické vyvážení systému, protože zabraňuje nežádoucím únikům energie. Před samotnou pokládkou trubek vždy po obvodu místnosti nainstalujte dilatační pás, který umožní tepelnou roztažnost konstrukce.
| Typ izolace | Maximální počet vrstev | Povolená stlačitelnost |
|---|---|---|
| Tepelná izolace (EPS 100Z) | 3 vrstvy | do 5 mm |
| Kročejová izolace | 2 vrstvy | do 5 mm |
Odborná rada: Pokud provádíte montáž podlahového topení do starého domu, ověřte si únosnost podkladu. Příliš měkká izolace způsobí časem deformace, které negativně ovlivní průtok podlahového topení i následnou regulaci podlahového topení. U teplovodní podlahové topení je rovinnost podkladu kritická pro správné vedení trubek.
Jak odvzdušnit podlahové topení a provést tlakové zkoušky
Správné zprovoznění systému vyžaduje důkladnou kontrolu těsnosti ještě před zalitím potrubí betonovou směsí. Tlakové zkoušky provádíme dle normy DIN EN 1264-4, která zaručuje dlouhodobou bezpečnost instalace. Během testování musí systém udržet stálý tlak v rozmezí 3 až 6 bar po dobu minimálně 24 hodin. Jakékoli poklesy tlaku signalizují netěsnost spojů, kterou musíte ihned opravit.
Odvzdušnění podlahového topení je dalším klíčovým krokem, který odstraňuje vzduch ze systému a zajišťuje správný průtok podlahového topení. Vzduchové bubliny totiž brání efektivnímu přenosu tepla a způsobují hlučnost v rozvodech.
- Napuštění systému – celý rozvod podlahového topení naplňte čistou vodou přes vypouštěcí ventil v rozvodné skříni.
- Odvzdušnění větví – postupně otevírejte jednotlivé okruhy a nechte vodu proudit, dokud z odvzdušňovacích ventilů nevytéká pouze kapalina bez bublin.
- Natlakování systému – pomocí plnicí pumpy zvyšte tlak na hodnotu 3 až 6 bar a sledujte manometr po dobu 24 hodin.
- Kontrola spojů – vizuálně prověřte všechny spoje v rozvodné skříni, zda se neobjevují stopy vlhkosti či úniku vody.
Odborná rada: Po dokončení montáže a prvním zátopu doporučuji provést hydraulické vyvážení, které zajistí rovnoměrné rozložení tepla napříč všemi místnostmi. Pamatujte, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí.
Doporučené teplotní parametry pro efektivní vytápění
Správné nastavení podlahového topení přímo ovlivňuje tepelnou pohodu ve vašem domě a celkovou spotřebu energie. Pro efektivní provoz teplovodního podlahového topení doporučuji udržovat teplotu podlahy v rozmezí 22 až 26 °C.
Vliv podlahových krytin
Výběr finální vrstvy zásadně ovlivňuje efektivitu přenosu tepla z trubek do prostoru. Dlažba a vinyl mají vysokou tepelnou vodivost, což zvyšuje účinnost systému a zajišťuje rychlou odezvu vytápění. Naopak silné koberce fungují jako tepelný izolant a výrazně snižují šíření tepla do místnosti. Pokud plánujete lino na podlahové topení, vždy ověřte u výrobce certifikaci pro daný typ vytápění. Nábytek bez nožiček umístěný přímo na podlaze rovněž brání proudění vzduchu a snižuje tepelný výkon.
Doporučené teplotní parametry
Pro dosažení optimálního komfortu a úspory energie doporučuji dodržovat tyto hodnoty:
- Obývací pokoje: 20 až 22 °C pro zajištění tepelného komfortu.
- Ložnice: 18 až 20 °C, což je ideální rozmezí pro zdravý spánek.
- Noční útlum: Snížení teploty o 1 až 2 °C v noci přinese citelnou úsporu energie.
- Maximální teplota přívodní vody: Většinou postačuje 35 až 45 °C v závislosti na venkovní teplotě a tepelné ztrátě objektu.
Odborná rada: Pamatujte, že správná regulace podlahového topení vyžaduje také hydraulické vyvážení systému, které zajistí rovnoměrný průtok podlahového topení ve všech větvích rozvodné skříně.
Údržba a provozní doporučení podlahového topení
Pravidelná údržba podlahového topení zajišťuje dlouhou životnost systému a vysoký tepelný komfort v každé místnosti. Správná péče o rozvod podlahového topení a pravidelná regulace podlahového topení výrazně snižují náklady na provoz.
Diagnostika a řešení problémů
Pokud zaznamenáte šumění v systému nebo nerovnoměrné vytápění podlahy, je nutné provést hydraulické vyvážení průtoků v jednotlivých větvích. Netěsnosti se projevují poklesem tlaku v podlahovém topení na manometru v rozvodné skříni, což vyžaduje okamžitý zásah odborníka. Odvzdušnění podlahového topení je klíčové pro efektivní přenos tepla, neboť vzduchové bubliny blokují cirkulaci vody.
- Tlak v systému udržujte v rozmezí 1,5 až 2,0 baru.
- Životnost potrubí dosahuje 30 až 50 let, elektrické kabely vydrží 20 až 30 let.
- Udržujte stabilní teplotu s kolísáním maximálně 1 až 2 stupně Celsia.
- Teplota přívodní vody by u běžných systémů neměla překročit 45 stupňů Celsia.
Odborná rada: Pamatujte, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí. Pokud vás zajímá, jak odvzdušnit podlahové topení, postupujte přes odvzdušňovací ventily na rozdělovači, dokud nevytéká pouze čistá voda bez vzduchu. Podlahové topení začne topit obvykle za 2 až 4 hodiny po zapnutí, což je dáno vysokou setrvačností betonové mazaniny. Stabilní provoz zajistí dlouhodobou úsporu energie.
Časté dotazy
Jak správně nastavit podlahové vytápění?
Nastavte teplotu přívodní vody mezi 25-35 °C, průtoky vyvážte podle tepelných ztrát jednotlivých místností a udržujte teplotu podlahy 22-26 °C.
Kolik stojí instalace podlahového topení?
Cena instalace včetně materiálu se pohybuje přibližně od 600 do 1200 Kč za m² v závislosti na typu systému a rozsahu prací.
Kolik má být tlak v podlahovém topení?
Pro provoz je doporučený tlak vody v systému 1-3 bar, tlakové zkoušky se provádí při 3-6 bar po dobu 24 hodin.
Jak dlouho trvá, než začne topit podlahové topení?
Elektrické podlahové topení začne topit během 30-60 minut, teplovodní systémy mají delší náběh v řádu hodin až dnů dle izolace.
Jak odvzdušnit podlahové topení?
Odvzdušnění provádějte před spuštěním systému i během provozu pomocí odvzdušňovacích ventilů na rozdělovači a kontrolou šumění v potrubí.
Jaký je optimální tlak při zkoušce podlahového topení?
Doporučený tlak pro tlakové zkoušky je 3 až 6 bar po dobu 24 hodin podle normy DIN EN 1264-4.
Jak vybrat správné potrubí pro podlahové topení?
Používejte potrubí TH RED 16 mm s roztečí 200 mm a minimální vzdáleností 15 mm od zdi pro optimální výkon.
Jak ovládat podlahové topení?
Každá místnost by měla mít samostatný termostat, který umožňuje řídit teplotu podle aktuálních potřeb a šetřit energii.
Jaká je životnost potrubí v podlahovém topení?
Potrubí v podlaze vydrží 30-50 let, elektrické topné kabely mají životnost 20-30 let.
Jaký vliv mají podlahové krytiny na výkon topení?
Dlažba a vinyl zlepšují přenos tepla, zatímco silné koberce a nábytek bez nožiček výkon topení snižují.
Jak správně izolovat podlahu před montáží podlahového topení?
Izolace by měla mít minimální tloušťku 5 cm s tepelnou vodivostí do 0,04 W/mK, aby se minimalizovaly tepelné ztráty směrem dolů.
Jak nastavit průtok vody v rozdělovači podlahového topení?
Průtok by měl být nastaven na 2-3 litry za minutu pro každý okruh, aby bylo zajištěno rovnoměrné vytápění a optimální tepelný výkon.
