Kvalitní tesařské spoje trámů tvoří základ každé stabilní dřevěné konstrukce, od zahradní pergoly až po složitý krov. Správné provedení čepů, dlabů a plátování zajišťuje dlouhou životnost stavby i při vysokém statickém zatížení. Tento přehled základních i moderních tesařských spojů vám pomůže vybrat správný typ spojení pro váš konkrétní projekt.
📝 Ve zkratce
- Čepové spoje mají čep široký přibližně 1/3 šířky trámu a délku 1/4 až 1/2 výšky trámu.
- Dlab je o cca 10 mm hlubší než čep a nesmí být řezán napříč vlákny dřeva.
- Vruty se vedou šikmo v úhlu 30-45°, ideálně v kříži pro vyšší pevnost spoje.
- Ploché kolíky mohou nahradit tradiční čepové spoje a zrychlit montáž.
- Trámy a sloupky se běžně používají v rozměrech 12 × 22 cm a 12 × 12 cm bez vad jako suky či trhliny.
Základní typy tesařských spojů a jejich charakteristiky
Základní tesařské spoje trámů zajišťují stabilitu a přenos sil v dřevěných konstrukcích, přičemž volba správné techniky závisí na typu zatížení a umístění spoje. Pro dosažení maximální pevnosti musí čepový spoj splňovat pravidlo, kdy čep tvoří přesně 1/3 šířky trámu a jeho délka odpovídá 1/4 až 1/2 výšky trámu, zatímco dlab je vždy o 10 mm hlubší než délka čepu.
| Typ spoje | Charakteristika | Hlavní využití |
|---|---|---|
| Tupý sraz | Přímé spojení bez překrytí | Jednoduché rámové konstrukce |
| Přeplátování | Částečné vybrání obou trámů | Spojování v rohu a křížení |
| Čepový spoj | Čep zapadá do dlabu | Nosné trámy a sloupy |

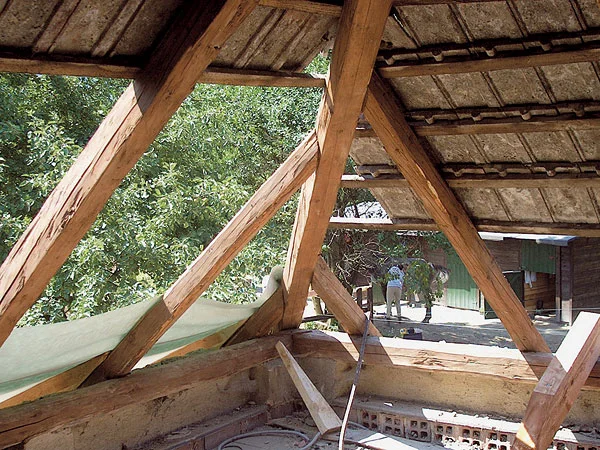

| Osedlání | Zářez v krokvi pro pozednici | Konstrukce krovů |

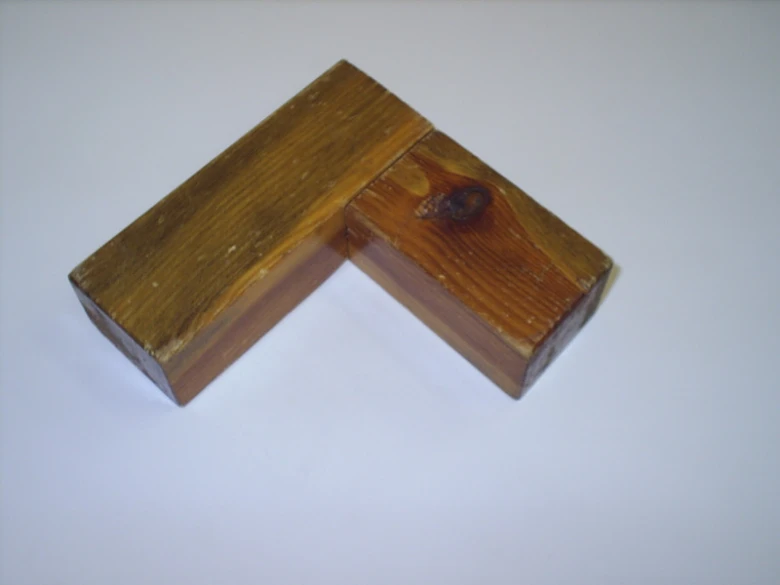

Jak spojit trámy v rohu?
Spojení trámů v rohu vyžaduje vysokou přesnost, aby konstrukce odolala tahovým i tlakovým silám. Nejčastěji se využívají čepové spoje, kde rozměry čepů dosahují například délky 8 cm a šířky 4 cm pro standardní trám 12×12 cm. Dlab musí být o 10 mm hlubší než čep, což umožňuje prostor pro případné usazení dřeva. Pokud potřebujete spojit trámy pod úhlem, využijte šikmý sraz, který efektivně rozkládá tlak. Při realizaci tesařské spoje pergola dbejte na to, aby čep nevykazoval vůli, což je nejčastější chyba snižující tuhost rohu. Moderní tesařské spoje kombinují tyto tradiční prvky s vruty, což zvyšuje únosnost spoje.
Jak spojit dva trámy k sobě?

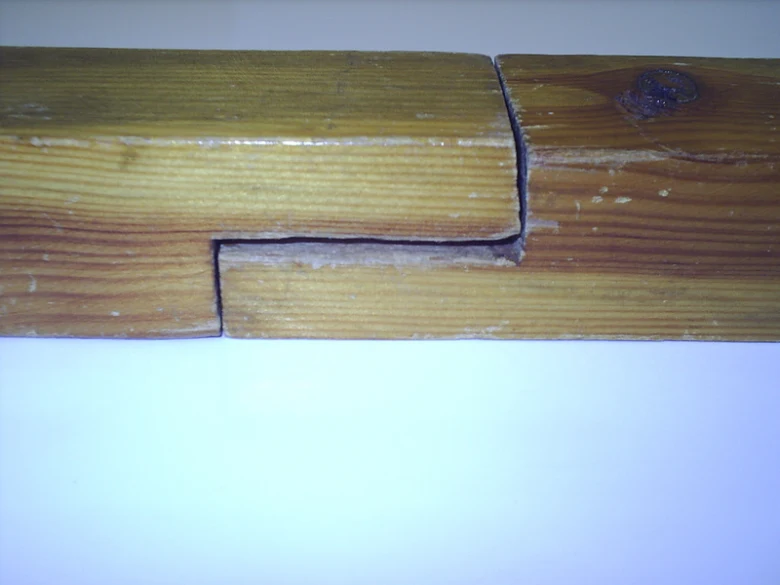

Pro prodlužování trámů v konstrukci volíme spoje schopné přenášet ohybové momenty, jako je plátování nebo čepování. Standardní čepové spoje využívají délku 6 až 8 cm a šířku 3 až 4 cm, což zajišťuje dostatečnou plochu pro přenos sil. U méně namáhaných spojů postačí polodlab nebo pero a drážka. Tyto základní tesařské spoje pro začátečníky umožňují snadnou montáž bez nutnosti složitého strojního vybavení. Vždy zajistěte, aby dřevo bylo vysušené, jinak může dojít k uvolnění spoje vlivem sesychání materiálu.
Jak se spojují trámy?
Trámy se spojují dle účelu konstrukce, od jednoduchého kampování a osedlání až po komplexní tesané spoje. Tesařské spoje krokve vyžadují přesné osedlání na pozednici, které zabraňuje posunu střešní konstrukce. Pokud tradiční tesařské spoje nestačí, doplňují se o kovové spoje trámů, jako jsou úhelníky nebo styčníkové desky. Tyto moderní metody tesařských spojů trámů výrazně zrychlují práci a zvyšují celkovou bezpečnost stavby. Pamatujte, že zásahy do nosných konstrukcí vyžadují odborné posouzení.
Výběr a příprava materiálu pro tesařské spoje
Při plánování konstrukce, jako je například pergola nebo zastřešení, je základem úspěchu výběr kvalitního řeziva. Správný výběr materiálu přímo ovlivňuje pevnost, jakou budou mít vaše tesařské spoje trámů. Pro nosné konstrukce se standardně používají trámy o rozměrech 12 × 22 cm, zatímco pro svislé sloupky jsou vhodné dimenze 12 × 12 cm. Tyto rozměry zajišťují dostatečnou tuhost konstrukce při zachování estetického vzhledu.
Kvalita a vlhkost dřeva pro tesařské spoje
Pro základní tesařské spoje pro začátečníky i pokročilé projekty vybírejte vždy dřevo bez vad. Vyhněte se trámům, které obsahují vypadávající suky, hluboké podélné trhliny nebo známky hniloby či napadení hmyzem. Důležitým parametrem je vlhkost dřeva, která by při montáži neměla přesáhnout 20 %. Příliš vlhké dřevo vlivem následného vysychání pracuje, což vede ke vzniku mezer v dlabech a čepových spojích.
- Vybírejte řezivo rovné, bez známek kroucení a deformací.
- Před montáží aplikujte na všechny plochy dřeva ochranný nátěr proti škůdcům a plísním.
- Pokud řešíte tesařské spoje pergola, dbejte na to, aby čela trámů byla chráněna před přímým deštěm.
- Používejte pouze čisté, vysušené dřevo bez pryskyřičných výtoků.
Kvalitní příprava materiálu je prvním krokem, který vám usnadní celý návod na tesařské spoje trámů a zajistí dlouhou životnost celé stavby. Odborná rada: Pokud plánujete moderní tesařské spoje, vždy si ověřte přesnost řezu, protože i minimální odchylka u čepu snižuje nosnost spoje.
Příprava a značení tesařských spojů před řezáním
Přesné značení spojů představuje nejdůležitější fázi, která rozhoduje o celkové pevnosti konstrukce. Každý milimetr odchylky se negativně projeví při sestavování tesařských spojů trámů, proto vždy pracujte s materiálem bez vad, jako jsou suky či trhliny. Pro základní tesařské spoje používejte kvalitní kovový úhelník, pokosník a posuvné měřidlo pro kontrolu tloušťky řeziva. Značení spojů probíhá pomocí pravítka a úhelníku, které zajistí přesnou kolmost řezných ploch vůči hraně trámu. U delších prvků, jako jsou tesařské spoje krokve, využijte šňůrku s rudkou pro přenesení přímky přes celou délku řeziva.
Návod krok za krokem na tesařské spoje
Příprava materiálů vyžaduje metodický postup, abyste předešli nevratným chybám při řezání. Pokud řešíte tesařské spoje pergola, dbejte na to, aby byly všechny rysky vedeny z jedné referenční strany trámu. Tím eliminujete nepřesnosti vzniklé přirozenou nerovnoměrnou tloušťkou řeziva.
- Kontrola přímosti trámů – ověření rovinnosti pomocí vodováhy nebo hoblíku před započetím rýsování.
- Přenesení rozměrů – narýsování čepů a dlabů pomocí ostrého úhelníku, rejsku a rýsovací jehly.
- Vyznačení osy – použití šňůrky s rudkou pro zajištění souososti u rozměrnějších konstrukcí.
- Označení odpadu – zřetelné vyškrtnutí odpadního materiálu křížkem, aby nedošlo k chybnému řezu.
Při řešení otázky, jak správně spojit trámy v rohu, vždy kontrolujte úhel 90 stupňů na obou stranách spoje. Moderní tesařské spoje často kombinují klasické dřevěné spoje s prvky, jako jsou ocelové svorníky, které zvyšují únosnost v tlaku i ve smyku. Při práci na stavbě pamatujte, že jak správně upevnit trámové spoje na pergolu závisí na přesném rozměření dlabu, který by měl být o cca 10 mm hlubší než čep. Upozorňujeme, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.
Odborná rada: Vždy si rysky obtáhněte nožem nebo rýsovací jehlou, abyste vytvořili přesné vedení pro zuby ruční pily nebo ostří dláta.
| Nástroj | Účel použití |
|---|---|
| Posuvné měřidlo | Přesné měření tloušťky materiálu |
| Šňůrka s rudkou | Vyznačení dlouhých přímek na trámu |
| Úhelník a pokosník | Kontrola kolmosti a úhlů spojů |
| Rejsek | Přesné rýsování rovnoběžných čar |
Jak krok za krokem provést čepové spoje a dlabání
Čepový spoj představuje základní tesařské spoje, které zajišťují vysokou stabilitu dřevostaveb. Při úvaze, jak spojit dva trámy k sobě, je klíčové dodržet přesné poměry tloušťky materiálu. Standardně platí, že tloušťka čepu odpovídá jedné třetině šířky trámu. Délka čepu by se měla pohybovat v rozmezí jedné čtvrtiny až jedné poloviny výšky trámu, aby byla zachována dostatečná pevnost průřezu. Dlab, tedy otvor pro čep, musí být vždy o 10 mm hlubší než samotná délka čepu, což umožní prostor pro případné zbytky pilin nebo lepidla.
Postup spojení trámů v rohu konstrukce
Základní tesařské spoje vyžadují precizní přípravu. Následující návod krok za krokem na tesařské spoje vám pomůže dosáhnout profesionálního výsledku při práci na konstrukci, jako je tesařské spoje pergola nebo spojení trámů v rohu.
- Rýsování spojů – pomocí úhelníku a tužky si na obou trámech přesně vyznačte středovou osu a šířku čepu i dlabu.
- Vydlabání otvoru – pomocí dlabacího vrtáku nebo dlátka vytvořte dlab, přičemž dbejte na kolmost stěn k hraně trámu.
- Řezání čepu – precizní řezání dřeva proveďte ruční pilou nebo kotoučovou pilou přesně podél linek rýsování.
- Začištění ploch – pomocí ostrého dlátu odstraňte otřepy a nerovnosti, aby čep do dlabu zapadl s mírným odporem.
- Kontrola pasování – spoj nasucho sestavte a zkontrolujte, zda jsou plochy trámů v pravém úhlu a bez mezer.
Odborná rada: U větších konstrukcí, jako jsou tesařské spoje krokve, doporučuji využít moderní tesařské spoje kombinované s dřevěnými kolíky. Tyto kolíky zajistí spoj proti vytažení a zvýší celkovou tuhost.
Při práci s nosnými prvky vždy pamatujte, že tesařské spoje trámů musí přenášet statické zatížení. Pokud si nejste jisti pevnostním výpočtem, konzultujte návrh s projektantem. Upozorňuji, že zásahy do nosných rozvodů a konstrukcí smí provádět pouze osoba s odbornou způsobilostí; tento text slouží výhradně jako informační návod pro vaši kutilskou praxi. Vyhněte se použití nadměrné síly při sestavování, dřevo by mohlo prasknout. Správně provedený spoj drží pevně díky své geometrii, nikoliv díky násilí.

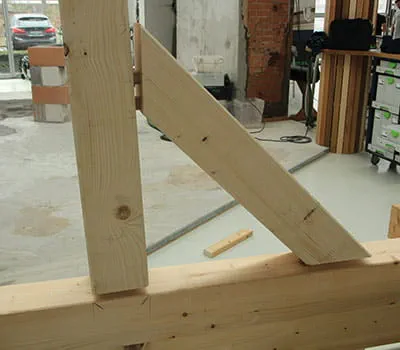

Zajištění tesařských spojů: kolíky, vruty a kovové spojky
Zajištění tesařských spojů trámů vyžaduje kombinaci tradičních technik a moderních spojovacích prvků, které zvyšují stabilitu konstrukce. Pro základní tesařské spoje, jako jsou přeplátování či čepy, se tradičně používaly dřevěné kolíky. V současnosti je však u namáhaných spojů nahrazují ocelové svorníky nebo vruty, které lépe odolávají tahu a smykovým silám.
Moderní metody tesařských spojů trámů
Při fixaci spojů, například při spojení trámů v rohu nebo upevňování krokví, se osvědčily vruty vedené pod úhlem 30 až 45 stupňů. Tento postup výrazně zvyšuje pevnost spoje, protože vrut prochází oběma dřevěnými prvky a vytvoří vysoký přítlak. Pokud stavíte pergolu, pro tesařské spoje pergoly jsou ideální kovové spojky a třmeny, které eliminují riziko vyviklání dřeva vlivem povětrnostních podmínek. Pevnost celého spoje přímo ovlivňuje počet svorníků a jejich délka, která by měla ideálně dosahovat alespoň dvou třetin tloušťky připojovaného trámu.
Mezi časté chyby při tesařských spojech trámů patří poddimenzování spojovacího materiálu nebo příliš blízké vrtání otvorů k hraně trámu, což vede ke štípání dřeva. Při práci dodržujte následující zásady zajištění:
- Dřevěné kolíky volte u historických konstrukcí, kde je prioritou pružnost spoje.
- Vruty s plným závitem zajistí vyšší pevnost v tahu než vruty s částečným závitem.
- Kovové spojky a třmeny instalujte vždy s nerezovou úpravou pro venkovní použití.
- Ploché kolíky používejte zejména u interiérových konstrukcí pro skryté zajištění spojů.
Odborná rada: U nosných prvků střech a stropů smí zásahy do rozvodů a statických spojů provádět pouze osoba s odbornou způsobilostí. Tento návod na tesařské spoje trámů slouží jako informativní podklad pro realizaci svépomocných projektů.
Nástroje a bezpečnost při práci s tesařskými spoji
Kvalitní tesařské spoje trámů vyžadují přesné nářadí a dodržování přísných zásad bezpečnosti. Pro řezání čepů a dlabů využijte kvalitní ruční pily s jemným ozubením nebo mechanizované pily, které zajistí čistý řez bez otřepů. Moderní tesařské spoje často vyžadují frézky, jako je Festool Domino XL nebo DF 700, pro vyhloubení přesných otvorů na ploché kolíky. K úderům do dláta používejte dřevěné paličky, které šetří rukojeti nástrojů a prodlužují jejich životnost. Správné upevnění trámových spojů provedete pomocí masivních truhlářských svěrek a svěráků, jež zamezí pohybu materiálu při vrtání či dlabání.
Odborná rada: Před zahájením práce zkontrolujte rovinnost plochy na truhlářské hoblice a použijte úhelník, pokosník nebo rejsky pro kontrolu kolmosti a přesnosti každého řezu. Tloušťku materiálu vždy ověřte posuvným měřidlem, abyste předešli oslabení spoje nevhodným rozměrem.
Bezpečnostní opatření při práci zahrnují povinné používání osobních ochranných pomůcek, které minimalizují rizika při manipulaci s materiálem. Pevná pracovní obuv s ocelovou špičkou a protiskluzovou podrážkou chrání vaše nohy při manipulaci s těžkými trámy o běžných rozměrech 12 x 22 cm. Pracovní rukavice snižují riziko třísek a oděrek, zatímco chrániče sluchu a ochranné brýle jsou nezbytností při práci s elektrickým nářadím nebo při sekání dlátem.
- Ochranné brýle a pracovní rukavice pro eliminaci úrazů očí a dlaní při opracování dřeva.
- Pevná obuv s ocelovou špičkou a protiskluzovou podrážkou pro stabilitu na stavbě.
- Posuvné měřidlo, úhelník a šňůrky s rudkou pro přesné přenesení rozměrů na dřevo.
- Truhlářské svěrky a tesařské kozy pro bezpečné zafixování obrobku při řezání a vrtání.
Při tvorbě konstrukce, jako jsou například tesařské spoje pergola, dbejte na to, aby byl trám vždy pevně upnutý a zbavený vad, jako jsou suky či trhliny. Vyhnete se tím častým chybám při tesařských spojech trámů, kdy nepřesný řez vzniká právě pohybem materiálu během práce. Pamatujte, že u všech nosných konstrukcí, jako jsou tesařské spoje krokve, smí zásahy do nosných prvků provádět pouze osoba s odbornou způsobilostí, neboť nesprávně provedený spoj může ohrozit statiku celé stavby.
Moderní trendy a alternativy v tesařských spojiích

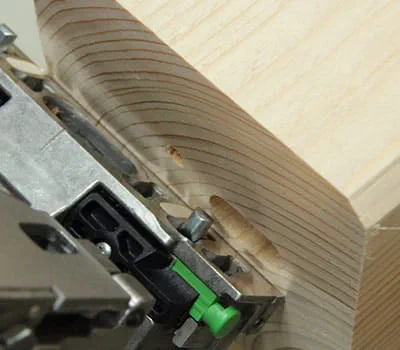

Moderní metody tesařských spojů trámů dnes často kombinují řemeslnou tradici s precizní technikou, která zrychluje montáž bez ztráty konstrukční pevnosti. Pokud hledáte způsob, jakým se spojují dva trámy k sobě efektivně, ploché kolíky představují ideální alternativu k tradičním čepovým spojům. Tyto prvky zajišťují vysokou přesnost lícování a eliminují riziko vyklání spoje vlivem vysychání dřeva.
Pro dosažení maximální tuhosti u nosných prvků využijte svorníky s velkoplošnými podložkami. Tyto kovové spojovací prostředky výrazně zvyšují únosnost spoje v tlaku i ve smyku, což oceníte zejména u konstrukcí s vysokým statickým zatížením. U moderních staveb jako je tesařské spoje pergola se stále častěji uplatňuje šikmé vedení vrutů. Vruty zavrtané v úhlu 30 až 45 stupňů vytvoří v kříži extrémně pevný spoj, který nahradí složité dlabání trámů.
Odborná rada: Při realizaci se zaměřte na správné předvrtání otvorů pro vruty, aby nedocházelo k rozštípnutí dřevěného vlákna. Moderní spojovací materiály vám umožní vytvářet čisté a minimalistické detaily, které u základní tesařské spoje často chybí. Volba správné metody závisí na typu zatížení konstrukce, přičemž kombinace mechanických spojů a tesařských vrutů představuje současný standard v dřevostavbách.
Údržba a opravy tesařských spojů
Pravidelná kontrola stavu dřevěných konstrukcí prodlužuje jejich životnost o desítky let. Časté chyby při tesařských spojech trámů pramení především z podcenění objemových změn dřeva vlivem klimatu. Zvýšená vlhkost dřeva přímo ovlivňuje poškození spoje, protože způsobuje bobtnání a následné sesychání materiálu, což vede k tvorbě mezer. Pokud zaznamenáte vůli ve spojení trámů v rohu nebo u tesařské spoje krokve, je nutné jednat včas.
Postupy opravy tesařských spojů
Moderní metody tesařských spojů trámů umožňují efektivní zpevnění konstrukce bez nutnosti její kompletní demontáže. Pro zajištění stability doporučuji následující kroky:
- Kontrola stability – ověřte pevnost spoje mechanickým zatížením nebo poklepem kladivem.
- Očištění ploch – odstraňte nečistoty a zbytky starých nátěrů pro lepší přilnavost tmelů či lepidel.
- Aplikace šikmých vrutů – oprava spojů zahrnuje doplnění šikmých vrutů v kříži pod úhlem 30 až 45 stupňů pro fixaci trámů.
- Ošetření proti vlhkosti – naneste fungicidní a hydrofobní nátěr do všech spár, abyste zamezili hnilobě dřeva.
Odborná rada: Při práci s elektrickým nářadím vždy dbejte na bezpečnost a pamatujte, že zásahy do nosných prvků u obytných staveb musí provádět osoba s odbornou způsobilostí. Pokud jsou tesařské spoje pergola napadeny dřevokazným hmyzem, je nutná aplikace insekticidního přípravku hluboko do struktury dřeva.
Vliv klimatických podmínek na tesařské spoje
Klimatické podmínky zásadně ovlivňují stabilitu a životnost dřevěných konstrukcí. Vlhkost způsobuje přirozené objemové změny dřeva, které vedou k uvolnění spoje nebo vzniku trhlin. Při plánování tesařské spoje trámů zohledněte, že dřevo pracuje nejvíce v prvních dvou letech po montáži. Změny teploty v kombinaci s vlhkostí vyžadují, abyste pro venkovní stavby, jako jsou tesařské spoje pergola, volili konstrukční úpravy umožňující dřevu volný pohyb.
Ochrana spojů před povětrnostními vlivy
Správně provedené moderní tesařské spoje musí bránit zatékání vody do kritických míst. Pokud voda zůstane v dlabu, který je standardně o cca 10 mm hlubší než čep, dochází k rychlé hnilobě. Ochranné nátěry zvyšují odolnost spojů proti povětrnostním vlivům, ale nenahradí správné konstrukční řešení.
- Volte konstrukční úpravy zajišťující odvod vody ze spojů krokví a trámů, například šikmým seříznutím styčných ploch.
- Aplikujte ochranné nátěry na bázi olejů nebo vosků, které hluboce penetrují do struktury dřeva a omezují nasákavost.
- Používejte nerezové kovové spojovací prvky, pokud stavíte v oblastech s vysokou vlhkostí, aby nedocházelo ke korozi a následnému oslabení spoje.
- Vyhněte se těsnému uzavření čel dřeva, která musí dýchat, aby nedocházelo k hromadění kondenzátu uvnitř konstrukce.
Odborná rada: U venkovních konstrukcí vždy zajistěte odstup dřeva od přímého kontaktu s terénem pomocí ocelových patek, což výrazně prodlouží životnost i těch nejodolnějších spojů. U namáhaných trámů, kde hrozí vlivem klimatu uvolnění, nahraďte dřevěné kolíky ocelovými svorníky s podložkami, které zvyšují únosnost spoje v tlaku i ve smyku.
Otázka: Jak ovlivňuje vlhkost tesařské spoje v průběhu času?
Vlhkost způsobuje bobtnání a následné sesychání dřeva, což vede k objemovým změnám v řádu jednotek procent. Tyto pohyby mohou způsobit uvolnění čepových spojů nebo vznik trhlin, proto je nutné volit konstrukční řešení umožňující dřevu přirozenou dilataci.
Otázka: Jaké spojovací prvky jsou nejvhodnější pro venkovní konstrukce?
Pro venkovní použití doporučuji nerezové vruty a svorníky, které odolávají korozi i při dlouhodobém působení vlhkosti. U moderních spojů se osvědčuje vedení vrutů šikmo v úhlu 30 až 45 stupňů, ideálně v páru do kříže, což výrazně zvyšuje odolnost spoje proti vytržení.
Časté dotazy a odpovědi k tesařským spojům
Otázka: Jak spojit trámy v rohu?
Spojte je čepovým spojem s čepem širokým cca 1/3 šířky trámu a dlouhým 1/4 až 1/2 výšky trámu, dlab musí být o 10 mm hlubší než čep.
Otázka: Jak spojit dva trámy k sobě?
Použijte čepové spoje s přesným vyfrézováním dlabu, délka čepu by měla být 1/4 až 1/2 výšky trámu.
Otázka: Jak připevnit krokve?
Krokve připevněte pomocí čepových spojů nebo plochých kolíků a zajistěte vruty vedenými šikmo v úhlu 30-45°.
Otázka: Jak se spojují trámy?
Trámy se spojují čepovými spoji, tupými a šikmými srazy, přeplátováním nebo kampováním podle typu konstrukce.
Otázka: Jaké jsou výhody tesařských spojů?
Tesařské spoje zaručují pevnost a trvanlivost konstrukce, umožňují přesné a estetické spojení bez kovových prvků.
Otázka: Jaké jsou časté chyby při tesařských spojích?
Nedodržení přesných rozměrů čepů a dlabů, nevhodné vedení vrutů a použití vadného dřeva s trhlinami.
Otázka: Jaké jsou moderní metody spojování trámů?
Používání plochých kolíků místo čepů, zpevňování svorníky s podložkami a vedení vrutů v úhlu 30-45° v kříži.
Otázka: Jak udělat pevný spoj krokví?
Použijte čepové spoje nebo ploché kolíky a zajistěte je vruty vedenými šikmo v úhlu 30-45°.

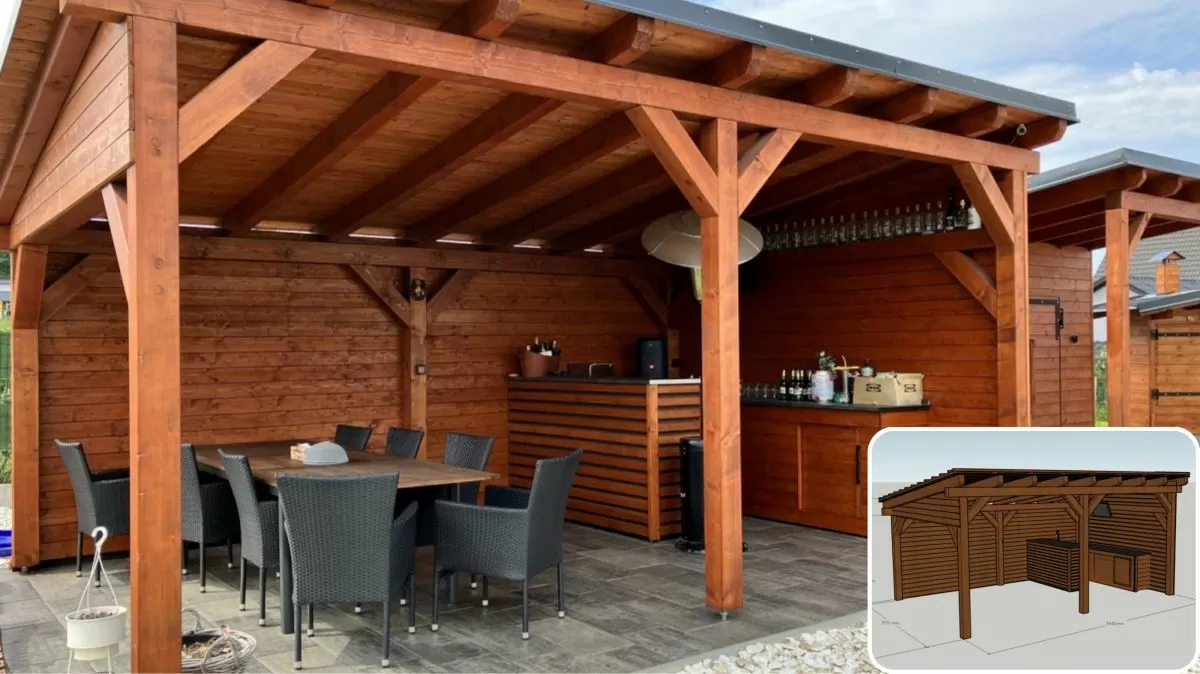

Otázka: Jak vybrat správný tesařský spoj pro pergolu?
Zvolte spoje s čistým zapadáním, nejlépe čepové nebo ploché kolíky, s dostatečnou pevností a odolností vůči venkovním podmínkám.
Otázka: Jak spojit dva trámy pod úhlem?
Použijte čepové spoje s upravenými úhly čepu a dlabu podle požadovaného sklonu spojení.
Otázka: Jak správně upevnit trámové spoje na pergolu?
Použijte kovové spojky a svorníky spolu s dřevěnými kolíky či plochými kolíky pro větší pevnost.
Otázka: Jak spojují trámy profesionální tesaři?
Profesionálové používají přesné čepové spoje s frézováním, zajišťují spoje šikmými vruty a kovovými spojkami pro maximální pevnost.
Otázka: Jaký je postup spojení trámů v rohu?
Vyznačte spoj, vyřežte čep a dlab, zkontrolujte přesnost, spoj zajistěte kolíky nebo vruty vedenými šikmo v úhlu 30-45°.
Otázka: Jaké nástroje jsou vhodné pro tesařské spoje?
Ruční pily, frézky, kladiva, svěrky, posuvné měřidlo, úhelník a ochranné pomůcky jako rukavice a brýle.
Otázka: Jaké jsou rozměry typických trámů pro tesařské spoje?
Obvyklé rozměry jsou trámy 12 × 22 cm a sloupky 12 × 12 cm, materiál musí být bez vad jako suky a trhliny.
