Správně navržená dilatační spára zabraňuje vzniku trhlin v potěru, které vznikají přirozenou tepelnou roztažností materiálů při provozu podlahového vytápění. Ať už instalujete anhydritovou podlahu nebo klasický betonový potěr, pečlivé rozmístění polí a instalace okrajové dilatace tvoří základní předpoklad pro dlouhou životnost vaší podlahové konstrukce.
Co si zapamatovat
- Dilatace podlah jsou nutné u ploch větších než 40 m² nebo délky strany nad 8 m s poměrem stran větším než 1:2.
- U anhydritových podlah s podlahovým vytápěním se dilatace doporučují od plochy 300 m², u betonových potěrů již od 35 m².
- Hloubka naříznutí dilatační spáry v přechodech dveří je 10-20 mm, aby se zabránilo praskání podlahy.
- Dilatační spáry musí procházet celou výškou potěru a být umístěny nad konstrukčními spárami.
- Pro výplň dilatačních spár se používají flexibilní spárovací hmoty, které nesnižují tepelnou vodivost podlahového vytápění.
Co je dilatace podlah a proč je důležitá u podlahového vytápění
Dilatace podlahy je technické řešení, které rozděluje celistvou plochu potěru na menší pole pomocí oddělovacích spár. Tyto spáry umožňují konstrukci volně pracovat, čímž kompenzují přirozené smrštění materiálu při tuhnutí i následné tepelné roztažení během provozu vytápění. U systémů podlahového vytápění je tento proces kritický, protože cyklické změny teplot vyvolávají v materiálu vnitřní pnutí, které by bez volného prostoru vedlo k nekontrolovanému popraskání povrchu.
Proč je důležitá dilatace podlahové konstrukce u topných systémů
Podlahové vytápění způsobuje tepelné roztažení materiálu, jako je betonový potěr nebo anhydritová podlaha, v řádech milimetrů na každý běžný metr. Pokud by podlaha neměla prostor pro pohyb, vzniklé tlaky by nevyhnutelně poškodily potěr i finální nášlapnou vrstvu. U anhydritových podlah bez vytápění nejsou dilatace nutné do plochy 600 m², zatímco u vytápěných ploch se doporučují nad 300 m² (při rozdílu teplot mezi smyčkami do 10 °C). U cementových potěrů je limit pro plochu bez dilatací pouze 35 m².
Hlavní důvody pro instalaci dilatačních spár:
- Prevence vzniku nekontrolovaných trhlin v ploše podlahy při tuhnutí a provozu.
- Ochrana obvodového zdiva před tlakem rozpínající se podlahové hmoty pomocí okrajové dilatace.
- Zajištění dlouhodobé stability při cyklických změnách teploty topné soustavy.
- Umožnění nezávislého pohybu jednotlivých topných okruhů v místnostech.
Správně provedená okrajová dilatace (tloušťka min. 10 mm u vytápěných potěrů) a vhodně rozmístěná smršťovací spára zachovávají celistvost konstrukce. Dilatační spáry musí být realizovány, pokud plocha potěru přesáhne 40 m², délka strany je více než 8 m nebo poměr stran překročí 1:2. Díky těmto opatřením si podlaha udržuje optimální tepelnou vodivost a nedochází k jejímu mechanickému poškození.
Odborná rada: Zásahy do rozvodů topení a návrh dilatačního plánu smí provádět pouze osoba s odbornou způsobilostí, neboť nesprávná koordinace profesí může znehodnotit celou podlahovou konstrukci.
| Typ spáry | Charakteristika |
|---|---|
| Okrajová dilatace | Odděluje potěr od stěn, min. tloušťka 10 mm |
| Smršťovací spára | Nařezání do 1/2 tloušťky potěru pro řízené praskání |
| Konstrukční spára | Prochází všemi vrstvami, kopíruje spáry stavby |
| Pracovní spára | Vzniká při přerušení kontinuity lití potěru |
Otázka: Jak postupovat při křížení dilatační spáry a topného potrubí?
Vytápěcí okruhy nesmí křižovat dilatační spáry. Přes spáru může vést pouze připojovací potrubí, které musí být vždy chráněno návlekovou izolací nebo pevnou chráničkou.
Otázka: Jak zajistit dilataci u finální dlažby?
Tvrdé podlahové krytiny, jako je keramická dlažba, musí přesně kopírovat dilatační spáry potěru. Spáry se přiznávají až po horní hranu krytiny a vyplňují se flexibilní spárovací hmotou.
Kdy a jak plánovat dilatace u anhydritových a betonových podlah
Kdy je nutná dilatace podlahy při instalaci podlahového topení závisí především na použitém materiálu, jeho fyzikálních vlastnostech a celkové ploše místnosti. Správně navržená dilatační spára zabraňuje vzniku pnutí, které by mohlo vést k nevratnému poškození potěru.
Kdy je nutná dilatace u anhydritových podlah s podlahovým vytápěním
Anhydritová podlaha vykazuje vysokou tepelnou vodivost a minimální smrštění během tuhnutí, což umožňuje realizaci větších ploch bez přerušení. U těchto systémů s podlahovým vytápěním se dilatace doporučuje až při ploše přesahující 300 m². Vzhledem k tepelné roztažnosti materiálu při cyklickém zahřívání topením je však nutné vždy instalovat obvodovou dilataci po celém obvodu místnosti. Podle standardů dostupných na eagri.cz je klíčové zajistit volný pohyb desky u všech vertikálních konstrukcí, čímž eliminujete riziko vzniku trhlin v ploše.
Kdy je nutná dilatace u betonových potěrů s podlahovým vytápěním
Betonový potěr vyžaduje mnohem přísnější přístup, protože dilatační spára musí kompenzovat smršťovací spáry vznikající při vysychání cementové směsi. U ploch s podlahovým vytápěním je dilatace nezbytná již od 35 m², případně při délce strany přesahující 8 metrů. Jak se dilatace podlahy liší u anhydritových a betonových potěrů, nejlépe ilustruje následující tabulka:
| Typ potěru | Maximální plocha bez dilatace | Poměr stran |
|---|---|---|
| Anhydritový potěr | 300 m² | 1 : 3 |
| Betonový potěr | 35 m² | 1 : 2 |
| Cementový potěr (bez topení) | 40 m² | 1 : 2 |
Odborná rada: Při návrhu dbejte na to, aby konstrukční spára v nosném podkladu byla vždy přenesena i do vrchní vrstvy potěru, jinak hrozí nekontrolované praskání podlahy.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Typy dilatačních spár a jejich funkce v podlahových systémech
Při realizaci podlahových systémů s integrovaným vytápěním je klíčové pochopit, jaké jsou typy dilatačních spár v betonových podlahách s topením a jakým způsobem ovlivňují stabilitu konstrukce. Správně navržená dilatace podlahy v ploše zajišťuje dlouhou životnost podlahového topení tím, že eliminuje vnitřní pnutí vznikající při cyklickém zahřívání a chladnutí potěru.
Typy dilatačních spár v podlahových systémech
V praxi rozlišujeme pět základních typů spár, které zajišťují integritu vrstev a brání nekontrolovanému praskání:
- Okrajová dilatace: instaluje se po obvodu místnosti a kolem všech prostupujících konstrukcí, přičemž ve vytápěných potěrech musí mít tloušťku minimálně 10 mm.
- Dilatační spára: prochází celou výškou potěru a odděluje jednotlivé dilatační celky v ploše, aby umožnila volnou dilataci podlahy při provozu topení.
- Smršťovací spára: u cementových potěrů se nařezává do poloviny tloušťky potěru ve fázi tuhnutí, čímž vzniká řízená trhlina zabraňující praskání v jiných místech.
- Konstrukční spára: prochází všemi vrstvami podlahové konstrukce a musí být vždy zachována, protože reaguje na pohyby v nosné konstrukci objektu.
- Pracovní spára: vzniká v místě přerušení betonáže nebo lití, pokud nelze plochu dokončit v jednom kroku, a není projektována jako standardní dilatační prvek.
Funkce dilatačních spár v podlahových systémech s vytápěním
Dilatační spáry umožňují kompenzaci smrštění materiálu při tuhnutí a tepelnou roztažnost vyvolanou provozem podlahového vytápění. U materiálů, jako je betonový potěr nebo anhydritová podlaha, dochází k objemovým změnám, které bez volného prostoru vedou k nekontrolovanému praskání. Pokud zvolíte správnou šířku spáry a flexibilní výplň, zajistíte optimální přenos tepla a neovlivníte negativně tepelnou vodivost systému. Správné provedení spár zabraňuje poškození topných trubek, čímž zásadně prodlužuje životnost podlahy. Upozorňuji, že zásahy do topných systémů a instalace dilatačních prvků v blízkosti rozvodů smí provádět pouze osoba s odbornou způsobilostí.
| Typ spáry | Účel použití | Technický detail |
|---|---|---|
| Okrajová | Oddělení od stěn | Min. tloušťka 10 mm |
| Dilatační | Rozdělení plochy | Prochází celou výškou |
| Smršťovací | Řízení trhlin | Hloubka 1/2 tloušťky |
| Konstrukční | Pohyby objektu | Prochází všemi vrstvami |
| Pracovní | Přerušení práce | Vzniká při přerušení lití |
Odborná rada: Dilatační spáry je nutné plánovat již v přípravné fázi instalace vytápění. Vytápěcí okruhy nesmí křižovat dilatační spáry; přes spáru může vést pouze připojovací potrubí, které musí být vždy chráněno návlekovou izolací nebo pevnou chráničkou. Tvrdé krytiny jako keramická dlažba musí kopírovat spáry potěru a být přiznány až po horní hranu krytiny, přičemž výplň se provádí flexibilní spárovací hmotou.
Otázka: Kdy je nutné provést dilataci u anhydritových podlah?
U anhydritových podlah bez podlahového topení nejsou dilatace nutné do plochy 600 m². Pokud je instalováno podlahové vytápění, dilatace se doporučují u ploch větších než 300 m², za předpokladu, že rozdíl teplot mezi jednotlivými smyčkami nepřekročí 10 °C.
Otázka: Jaké jsou limity pro dilataci u cementových potěrů?
Lité cementové podlahy vyžadují dilataci při ploše větší než 40 m² nebo při délce strany nad 8 m. Zároveň platí, že dilatační poměr stran by neměl překročit hodnotu 4:1, přičemž u cementových potěrů se bez dilatací realizují plochy maximálně do 35 m².
Dilatace při instalaci podlahového vytápění: pravidla a doporučení
Správná dilatace podlahy s podlahovým vytápěním je klíčová pro zamezení vzniku trhlin v potěru. Dilatace podlahy v ploše – jak zajistit dlouhou životnost podlahového topení, spočívá v rozdělení plochy na menší celky, které se mohou vlivem tepla volně rozpínat. Pokud instalujete betonový potěr, počítejte s tím, že topné okruhy nesmí křižovat dilatační spáry, aby nedošlo k jejich mechanickému poškození při pohybu desky.
Tipy na správnou instalaci dilatačních spár u podlahového vytápění
Při realizaci postupujte podle následujícího návodu, abyste předešli selhání konstrukce:

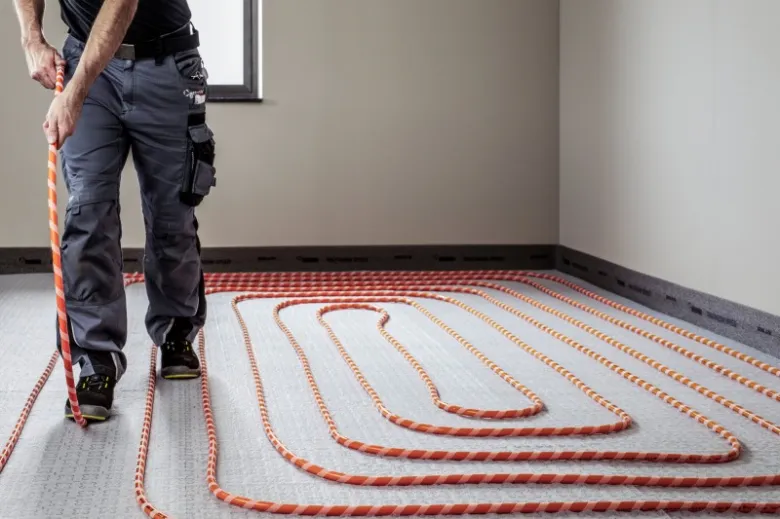

- Instalace okrajové pásky – umístěte okrajovou dilatační pásku o tloušťce minimálně 10 mm po celém obvodu místnosti a kolem všech svislých konstrukcí, jako jsou sloupy či stěny.
- Rozvržení topných okruhů – naplánujte topné smyčky tak, aby každý okruh ležel vždy v jedné dilatační sekci a nepřekračoval smršťovací spáry.
- Ochrana potrubí – v místech, kde potrubí nezbytně přechází přes dilatační spáru, zajistěte trubku ochrannou izolací v délce alespoň 20 cm na obě strany od spáry.
- Kontrola teploty – zajistěte, aby teplotní rozdíly mezi sousedními topnými smyčkami nepřesáhly 10 °C, což stabilizuje tepelnou vodivost celého systému.
U anhydritové podlahy je díky menší tloušťce a vyšší pevnosti možné dilatovat plochy až do 300 m2, zatímco betonový potěr vyžaduje hustší síť spár. Pamatujte, že jakékoli zásahy do topných systémů smí provádět pouze osoba s odbornou způsobilostí.
Materiály a technologie pro výplň dilatačních spár a jejich vliv na topení
Výběr vhodných materiálů přímo ovlivňuje funkčnost topného systému. Pro výplň dilatačních spár se používá flexibilní spárovací hmota, která umožňuje přirozený pohyb podlahy při změnách teploty, aniž by došlo k popraskání povrchu. Důležitou vlastností těchto materiálů je vysoká tepelná vodivost, díky které výplň nezpomaluje přenos tepla z topných trubek do interiéru.
Jaké materiály se používají pro dilatace podlah s podlahovým vytápění? Nejčastěji volíte tyto varianty:
- Polyuretanové tmely: Vynikají vysokou pružností a odolností vůči mechanickému namáhání.
- Silikonové tmely s nízkým modulem pružnosti: Ideální pro spáry s vyšším pohybem.
- Dilatační profily: Pevné lišty instalované přímo do betonový potěr nebo anhydritová podlaha.
Odborná rada: Při aplikaci tmelů vždy zajistěte, aby okrajová dilatace nebyla vyplněna pevným lepidlem, které by zablokovalo nezbytnou dilatace podlahového vytápění. Správně zvolená výplň spáry zvyšuje životnost podlahy a zajišťuje efektivní tepelnou vodivost v každém ročním období. Pokud tvoříte smršťovací spára, dbejte na čistotu okrajů, aby tmel správně přilnul k podkladu.
Dopad nesprávné dilatace na životnost a funkci podlahového vytápění
Nesprávná dilatace podlahové konstrukce vede k nevratnému poškození topných systémů a výrazně zkracuje celkovou životnost podlahy. Zde je přehled rizik, která provázejí časté chyby při dilataci podlahového vytápění.
Příčiny praskání a poškození podlah
Praskání podlahy vzniká vlivem nekontrolovaného tepelného roztažení a přirozeného smrštění materiálu během tuhnutí, kterému chybí prostor pro pohyb v dilatační spáře. U systémů s podlahovým vytápěním dochází k cyklickému zahřívání, kdy betonový potěr nebo anhydritová podlaha pracuje vlivem teplotních změn. Pokud není správně provedena okrajová dilatace o tloušťce minimálně 10 mm nebo chybí smršťovací spára, vnitřní pnutí překročí pevnost materiálu. To vede k destrukci potěru a následnému poškození topných okruhů, které mohou v místech trhlin prasknout nebo se mechanicky oddělit od nosné vrstvy.
| Typ potěru | Limitní plocha bez dilatace |
|---|---|
| Anhydrit bez topení | do 600 m² |
| Anhydrit s topením | do 300 m² |
| Cementový potěr | do 35 m² |
Význam koordinace mezi profesemi
Kvalitní výsledek vyžaduje precizní koordinaci profesí mezi architektem, projektantem, topenářem a podlahářem. Každý subjekt musí znát přesné umístění topných trubek i navržené dilatační celky, aby nedošlo k porušení předpisů.
- Topenář musí zajistit, aby vytápěcí okruhy nekřižovaly dilatační spáry; přes spáru smí vést pouze připojovací potrubí chráněné návlekovou izolací.
- Podlahář musí dodržet šířku spár a výšku okrajových pásů, přičemž finální výplň spáry musí být provedena pomocí flexibilní spárovací hmoty.
- Projektant odpovídá za výpočet ploch, kde je nutná dilatační spára, zejména pokud plocha potěru přesahuje 40 m² nebo délka strany přesahuje 8 m.
Odborná rada: Vždy vyžadujte po dodavateli realizační projekt, který jasně definuje rozmístění spár vzhledem k topným okruhům. Dodatečná oprava prasklé podlahy s topením je ekonomicky i technicky mimořádně náročná, neboť vyžaduje zásah do topného systému, který smí provádět pouze osoba s odbornou způsobilostí.
