Praktický návod na rozvody topení ve zdi svépomocí krok za krokem

Instalace rozvodů topení přímo do zdiva vyžaduje precizní plánování trasy a správný výběr materiálu, jako jsou moderní plastové trubky pro topení. Tento postup vám umožní esteticky skrýt veškeré vedení, přičemž klíčem k dlouhé životnosti systému je zejména odborné axiální lisování trubek a následná důkladná tlaková zkouška topení před omítáním. Pamatujte, že zásahy do topných systémů vyžadují odbornou způsobilost a tento text slouží výhradně jako informativní průvodce.

Jak vybrat a připravit materiály pro rozvody topení ve zdi svépomocí

Pro úspěšné rozvody topení ve zdi svépomocí zvolte nejčastěji vícevrstvé Alpex trubky nebo PEX trubky, které díky své ohebnosti minimalizují počet spojů pod omítkou. Pro realizaci budete potřebovat trubky o průměru 16 až 28 mm, přičemž výběr materiálu přímo ovlivňuje potřebné montážní nářadí a náročnost instalace.

Volba materiálu a technologie spojování

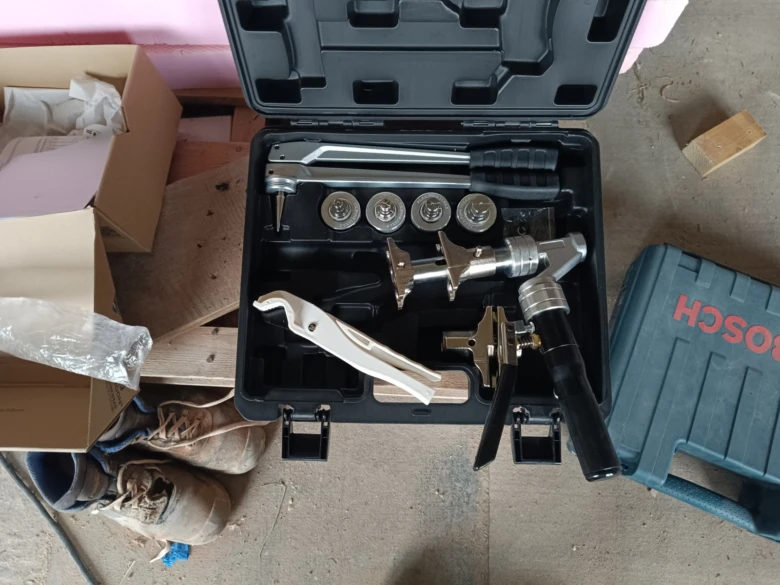

Plastové trubky topení, jako je Alpex nebo PEX, představují při rekonstrukcích standard díky odolnosti proti korozi a snadné manipulaci. Axiální lisování trubek zajistí trvalý spoj bez nutnosti použití těsnících kroužků, což je pro vedení ve zdi klíčové z hlediska bezpečnosti. PPR trubky se spojují polyfúzní svářečkou, což vyžaduje přesné dodržení času nahřívání. Měděné trubky zůstávají osvědčenou volbou pro svou tvarovou stálost a dlouhou životnost, spojují se lisováním nebo pájením.

Odborná rada: Při montáži topení svépomocí vždy veďte trubky v chráničkách, které umožní jejich dilataci a v případě potřeby i výměnu. Před uzavřením drážek omítkou je nezbytná tlaková zkouška topení, která odhalí případné netěsnosti spojů. Nezapomeňte správně dimenzovat průřezy vzhledem k výkonu kotle a instalovat termoregulační ventily pro efektivní regulaci teploty. Upozorňuji, že zásahy do rozvodů topení smí provádět pouze osoba s odbornou způsobilostí; tento text slouží výhradně jako informační podklad. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta.

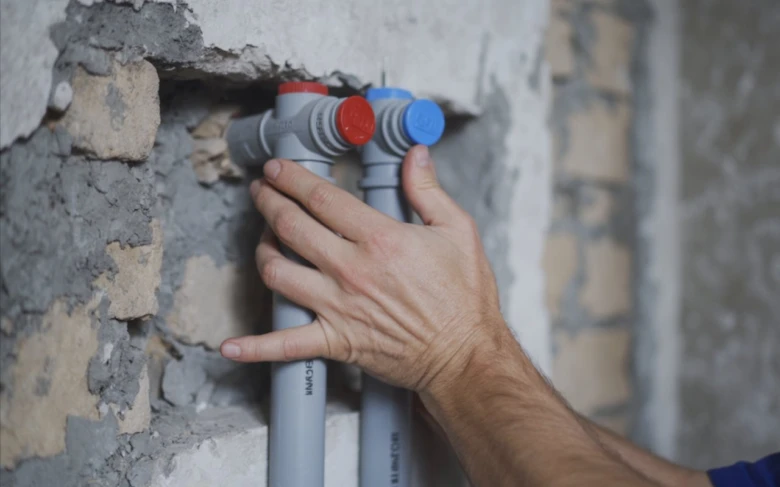

Jak správně vést a upevnit trubky topení ve vyfrézovaných drážkách ve zdi

Správná montáž topení svépomocí vyžaduje precizní přípravu drážek, které musí pojmout nejen samotné plastové trubky topení, ale i nezbytnou izolaci potrubí. Při instalaci postupujte systematicky, abyste zajistili dlouhou životnost systému a předešli budoucím prasklinám v omítce. Pro rozvody topení ve zdi se nejčastěji používají plastové trubky typu Alpex, PPR nebo PEX, přičemž průměry trubek se pro radiátory pohybují v rozmezí 20 až 28 mm.

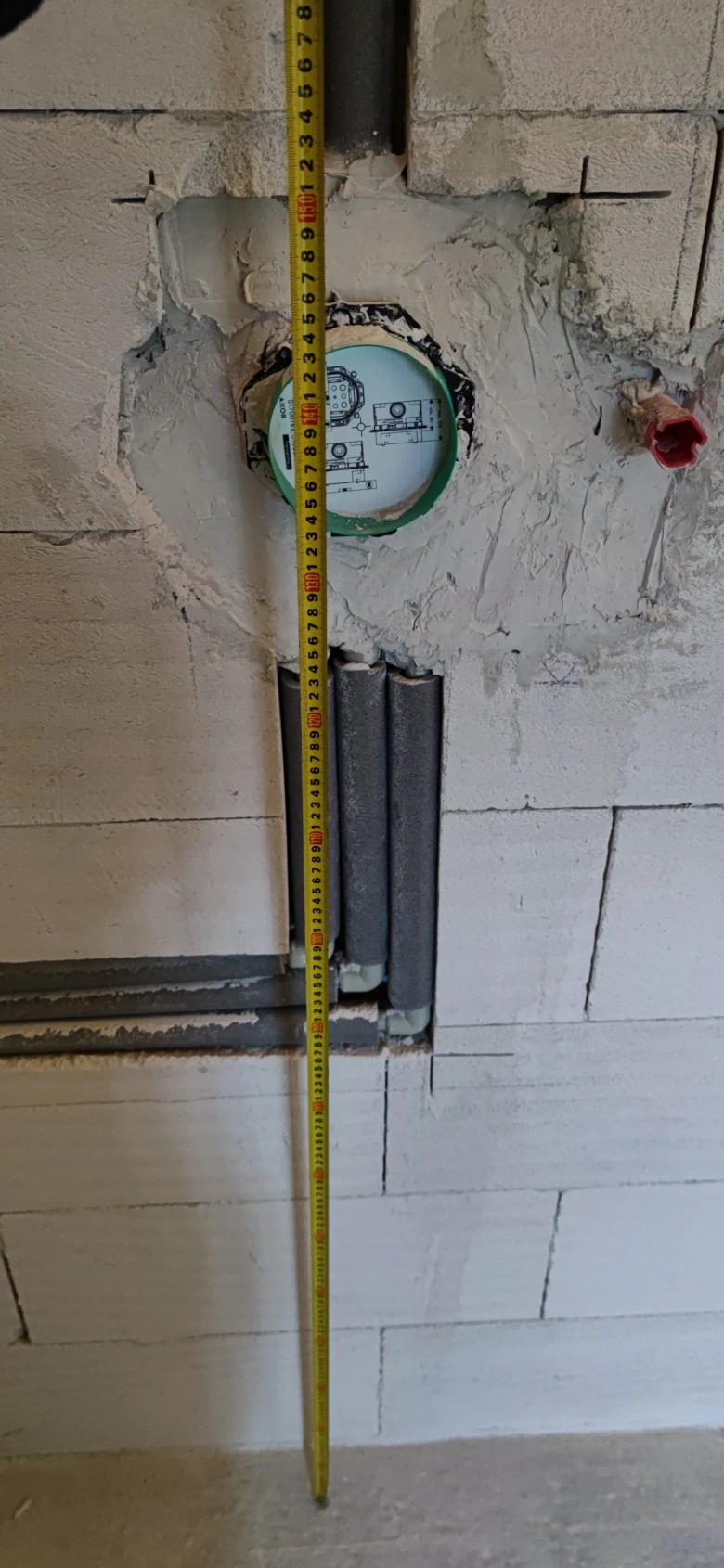

Specifika hloubky a šířky drážek pro různé typy trubek

Hloubka drážky musí být minimálně 3 cm pod úroveň okolního zdiva, aby zbyl prostor pro kvalitní omítku a překrytí trubek. Šířka drážky se odvíjí od průměru trubky a tloušťky izolace, přičemž vždy počítejte s rezervou 5 mm na každé straně pro snadnou manipulaci. Izolace potrubí, například z lehčeného pěnového polyetylenu nebo syntetického kaučuku, je nezbytná pro snížení tepelných ztrát v konstrukci. Trubky ukládejte s mírným průhybem, který kompenzuje přirozenou tepelnou roztažnost materiálu při provozu systému.

Upevnění trubek pomocí trubkových spon

1. Rozmístění spon – trubkové spony instalujte v rozestupech maximálně 80 cm, aby nedocházelo k průhybu potrubí.
2. Fixace potrubí – trubky upevňujte sponami o průměru 15 mm nebo 22 mm podle typu použitého rozvodu.
3. Kontrola uložení – po upevnění ověřte, zda trubky nevyčnívají nad úroveň stěny a zda je izolace po celé délce celistvá.

Při použití technologie, jako je axiální lisování trubek, zajistěte dostatečný prostor pro lisovací nástroj v rozích drážek, kde se spojují tvarovky. Pevné uchycení sponami zabraňuje přenosu vibrací a hluku do zdiva, což zvyšuje komfort bydlení.

Kontrola kolizí s elektroinstalací a bezpečnost

Před samotným frézováním drážek vždy prověřte stávající elektroinstalaci pomocí detektoru kovů a elektrického napětí. Drážky pro topení nesmí křížit elektrické kabely pod úhlem, který by znemožnil jejich následnou lokalizaci. Pokud narazíte na kabel, drážku veďte v bezpečné vzdálenosti alespoň 10 cm od vedení. Dodržujte právní normy instalace topení a stavební předpisy, které definují bezpečné vzdálenosti mezi jednotlivými médii v bytové výstavbě.

Odborná rada: Před zaomítáním drážek vždy proveďte tlakovou zkoušku topení na 1,5násobek provozního tlaku po dobu minimálně 12 hodin. Tlak nesmí klesnout o více než 20 kPa, jinak je nutné spoj opravit. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo autorizovaného projektanta. Upozorňujeme, že zásahy do rozvodů topení a souvisejících instalací smí provádět pouze osoba s příslušnou odbornou způsobilostí.

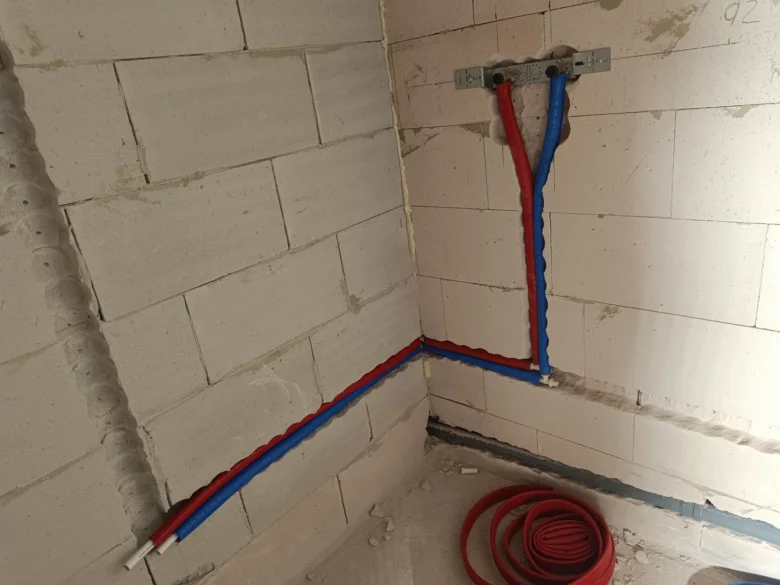

Jak provést izolaci potrubí a zabránit tepelným ztrátám ve zdi

Izolace potrubí a prevence tepelných ztrát

Kvalitní izolace potrubí vedeného ve zdi je základním předpokladem pro efektivní provoz systému. Pokud plánujete montáž topení svépomocí, musíte dodržet zásady pro rozvody topení, které zahrnují dostatečné obalení trubek. Izolace přímo snižuje tepelné ztráty v místech, kde nechcete zdivo zbytečně vytápět, a zároveň brání kondenzaci vlhkosti na povrchu plastových trubek topení, což chrání stavební konstrukci před plísněmi.

Vhodná tloušťka izolace se pohybuje v rozmezí 30 až 50 mm v závislosti na průměru potrubí a typu materiálu. Při instalaci využijte tyto osvědčené materiály:

• Lehčený pěnový polyetylen – ideální pro snadnou aplikaci na plastové trubky, má uzavřenou buněčnou strukturu.
• Extrudovaný polystyren – vhodný zejména pro uložení v podlaze nebo pod omítku, kde vyžadujete vysokou odolnost proti tlaku.
• Skelná vata – využívá se v místech s vyššími teplotními nároky, vyžaduje však důsledné parotěsné uzavření.

Při práci nezapomeňte, že technika, jako je axiální lisování trubek, vyžaduje kvalitní napojení izolace v každém spoji. Před uzavřením drážek ve zdi vždy proveďte tlakovou zkoušku topení, abyste předešli skrytým únikům. Tipy na montáž topných rozvodů ve zdi svépomocí zahrnují také správné osazení pouzder pro termoregulační ventily, které musí zůstat přístupné pro následnou údržbu.

Jak provést tlakové zkoušky topného systému ve zdi

Tlaková zkouška topení představuje finální kontrolu těsnosti, kterou musíte provést před omítnutím drážek. Správně provedená montáž topení svépomocí vyžaduje, aby plastové trubky topení spojené pomocí axiálního lisování trubek vydržely zatížení vyšší, než je běžný provozní tlak. Tento postup instalace topení ve zdi pro začátečníky zajistí, že předejdete skrytým únikům vody pod omítkou.

1. Připojení manometru – na systém napojte přesný manometr a uzavírací armaturu.
2. Natlakování systému – napusťte rozvody vodou a natlakujte je na 1,5násobek provozního tlaku.
3. Kontrola stability – nechte systém pod tlakem minimálně 12 hodin.
4. Vyhodnocení poklesu – zkontrolujte, zda pokles tlaku nepřesáhl hodnotu 20 kPa.
5. Dokumentace výsledků – zapište hodnoty do protokolu, který je klíčový pro kolaudaci a pojišťovnu.

Pokud tlak klesne o více než 20 kPa, hledejte netěsnosti v místech spojů nebo poškození trubek. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta. Upozorňujeme, že veškeré zásahy do rozvodů topení smí provádět pouze osoba s odbornou způsobilostí.

Jak regulovat topení a naplánovat výkon kotle ve vztahu k rozvodům ve zdi

Správná regulace a dimenzování jsou klíčové pro efektivní provoz, kdy plánujete, jak naplánovat rozvody topení ve zdi před zděním. Efektivní systém vyžaduje soulad mezi zdrojem tepla a distribuční sítí.

Princip fungování termostatických ventilů

Termostatické ventily umožňují přesnou regulaci teploty v jednotlivých místnostech. Fungují na bázi teplotní roztažnosti čidla, které automaticky přivírá či otevírá průtok vody do otopného tělesa. Pro optimální funkci je nutné provést přednastavení termohlavic, které vyrovnává hydraulické odpory v systému. Tímto způsobem zajistíte rovnoměrné vytápění celého objektu a zabráníte přetápění prostor.

Výpočet a dimenzování výkonu kotle

Výkon kotle musí přesně odpovídat tepelným ztrátám objektu, aby nedocházelo k neefektivnímu cyklování. Pro standardní rodinný dům s tepelnou ztrátou 8 kW obvykle volíme zdroj s výkonem v rozmezí 8 až 20 kW. Před zahájením montáže topení svépomocí si vždy nechte zpracovat projekt, který zohlední i plastové trubky topení a jejich tepelnou roztažnost.

Základní výpočet průtoků v rozvodech topení

Výpočet průtoků v jednotlivých větvích je zásadní pro správnou distribuci tepla a optimalizaci rozvodů. Pomocí axiálního lisování trubek dosáhnete pevných spojů, které odolají provoznímu tlaku. Po instalaci je nezbytná tlaková zkouška topení, která ověří těsnost celého systému ve zdi.

Odborná rada: Při návrhu tras zohledněte snadný přístup k regulačním prvkům a šoupatům, která slouží k uzavření sekcí při servisu. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta. Zásahy do rozvodů plynu a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí.

Jaké jsou bezpečnostní a právní normy při instalaci rozvodů topení ve zdi svépomocí

Instalace rozvodů topení ve zdi podléhá přísným technickým normám, které zajišťují bezpečnost provozu a dlouhodobou životnost systému. Tento článek není právní poradenství; v konkrétní situaci se vždy obraťte na advokáta nebo autorizovaného projektanta. Upozorňujeme, že zásahy do plynových rozvodů a elektroinstalace kotlů smí provádět výhradně osoba s příslušnou odbornou způsobilostí.

Základní právní a technické požadavky na instalaci topení

Veškerá montáž topení svépomocí musí striktně dodržovat platné normy ČSN, které definují technické parametry pro rozvody topení ve zdi, včetně požadavků na tlakovou odolnost a tepelnou dilataci materiálů. Před zahájením prací si ověřte, zda váš záměr nevyžaduje ohlášení stavby na příslušném stavebním úřadě, zejména pokud zasahujete do nosných konstrukcí objektu. Po dokončení instalace plastových trubek topení je nezbytnou podmínkou pro legální provoz a následnou kolaudaci úspěšná tlaková zkouška topení. Tuto zkoušku provádějte na 1,5násobek provozního tlaku po dobu minimálně 12 hodin, přičemž tlak nesmí klesnout o více než 20 kPa. Dokumentace o této zkoušce slouží jako průkazný materiál o těsnosti systému, což je klíčové při jakémkoliv budoucím pojištění nemovitosti či revizích.

Doporučení pro konzultaci s odborníky a právníky

Odborná rada: Při návrhu systému se zaměřte na správné dimenzování topného systému a volbu komponent, jako jsou termoregulační ventily, které vyžadují odborný výpočet průtoků v jednotlivých větvích. Pokud plánujete využít axiální lisování trubek, ujistěte se, že disponujete certifikovaným nářadím a postupujete přesně podle technických listů výrobce, aby nedošlo k degradaci materiálu v místě spoje. V případě nejasností ohledně odpovědnosti za škody způsobené neodbornou instalací konzultujte svůj postup s advokátem pro zajištění právní jistoty. Odborník z oboru TZB vám navíc pomůže předejít technickým chybám, které by mohly vést k neúčinnému vytápění nebo havárii rozvodů v důsledku špatného uložení trubek v drážkách.

Otázka: Je nutné mít pro instalaci rozvodů topení projektovou dokumentaci?

Pro instalaci rozvodů topení svépomocí je důrazně doporučeno nechat si vypracovat projektovou dokumentaci od autorizovaného projektanta. Projekt vám zajistí správné dimenzování topného systému podle tepelných ztrát objektu a poslouží jako podklad pro případnou kolaudaci či pojistné plnění.

Otázka: Kdo nese odpovědnost za škody při neodborné instalaci?

Odpovědnost za škody způsobené havárií rozvodů nese v případě svépomocné instalace vlastník nemovitosti. V případě pochybností o právních následcích či odpovědnosti za škody se vždy poraďte s advokátem.

Jak postupovat při údržbě a opravách rozvodů topení ve zdi

Údržba rozvodů topení vyžaduje pravidelnou vizuální kontrolu přístupných spojů a sledování hodnot na manometru topného systému. Pokud zaznamenáte pokles tlaku, může jít o netěsnosti, které vyžadují okamžitou pozornost. Správně provedená tlaková zkouška topení by měla být standardem po každé úpravě, aby se předešlo skrytým únikům vody pod omítkou. Tlaková zkouška se provádí na 1,5násobek provozního tlaku po dobu minimálně 12 hodin, přičemž tlak nesmí klesnout o více než 20 kPa. Při opravách, kdy je nutné zasáhnout do zdiva, vždy nejprve uzavřete přívodní ventily v daném okruhu.

Prevence poškození a časté chyby

Při plánování trasy, jak správně vést trubky topení ve zdi svépomocí, dbejte na dostatečnou izolaci trubek proti tepelným ztrátám a mechanickému namáhání. Pro izolaci používejte lehčený pěnový polyetylen nebo syntetický kaučuk.

• Vyhněte se vedení trubek v místech, kde plánujete vrtat otvory pro nábytek nebo poličky.
• Používejte kvalitní plastové trubky topení typu Alpex, PEX nebo PPR, které lépe odolávají dilataci.
• Při spojování dodržujte postup pro axiální lisování trubek, aby spoj bez těsnících kroužků vydržel dlouhodobý tlak.
• Před uzavřením drážek omítkou vždy proveďte závěrečnou tlakovou zkoušku celého systému.
• Vždy ověřte kolizi s elektroinstalací, abyste předešli nebezpečnému kontaktu rozvodů.

Odborná rada: Pokud při rekonstrukci narazíte na netěsnosti, oprava vyžaduje odkrytí poškozeného úseku a výměnu spojky či trubky. U složitějších závad nebo při nejasnostech ohledně bezpečnosti se vždy obraťte na odborníka. Zásahy do rozvodů topení a plynu smí provádět pouze osoba s odbornou způsobilostí. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo autorizovaného instalatéra.

Jak integrovat podlahové topení s klasickými radiátory ve zděných konstrukcích

Integrace systémů: podlahové topení a radiátory

Pro úspěšné propojení obou systémů je klíčové respektovat rozdílné teplotní spády. Podlahové topení využívá plastové trubky topení o průměru 16 až 18 mm, zatímco větev pro radiátory vyžaduje průměr 20 až 28 mm pro zajištění dostatečného průtoku. Správné dimenzování a instalace termoregulační ventily umožňují nezávislou regulaci každého okruhu. Při montáži topení svépomocí vždy využijte axiální lisování trubek pro maximální těsnost spojů skrytých v konstrukci. Před omítnutím drážek je nezbytné provést tlaková zkouška topení, která odhalí případné netěsnosti systému.

Odborná rada: Kombinace systémů vyžaduje osazení čerpadlové skupiny se směšovacím ventilem, který sníží teplotu vody pro podlahu. Nezapomeňte, že zásahy do rozvodů smí provádět jen osoba s odbornou způsobilostí. Tento článek není právní poradenství. V konkrétní situaci se vždy obraťte na autorizovaného projektanta či instalatéra.
