Dřevěné spoje konstrukcí: přehled, typy a pevnost spojení

Kvalitní dřevěné konstrukce stojí na precizním provedení spojů, které přenášejí zatížení a zajišťují dlouhodobou stabilitu stavby. Správná volba mezi tradičními tesařskými spoji, lepenými spoji nebo moderními spojovacími prvky jako kolíky a hřebíky rozhoduje o celkové životnosti vašeho projektu.

Přehled základních typů dřevěných spojů a jejich charakteristika

Výběr správného spojení závisí na typu konstrukce, požadované nosnosti a estetických nárocích na výsledný spoj dřevěných konstrukcí. Základní dělení zahrnuje tradiční tesařské spoje, mechanické spojovací prvky a lepené spoje, které se liší svou pevností, způsobem aplikace i vlivem na oslabení průřezu dřevěných prvků.

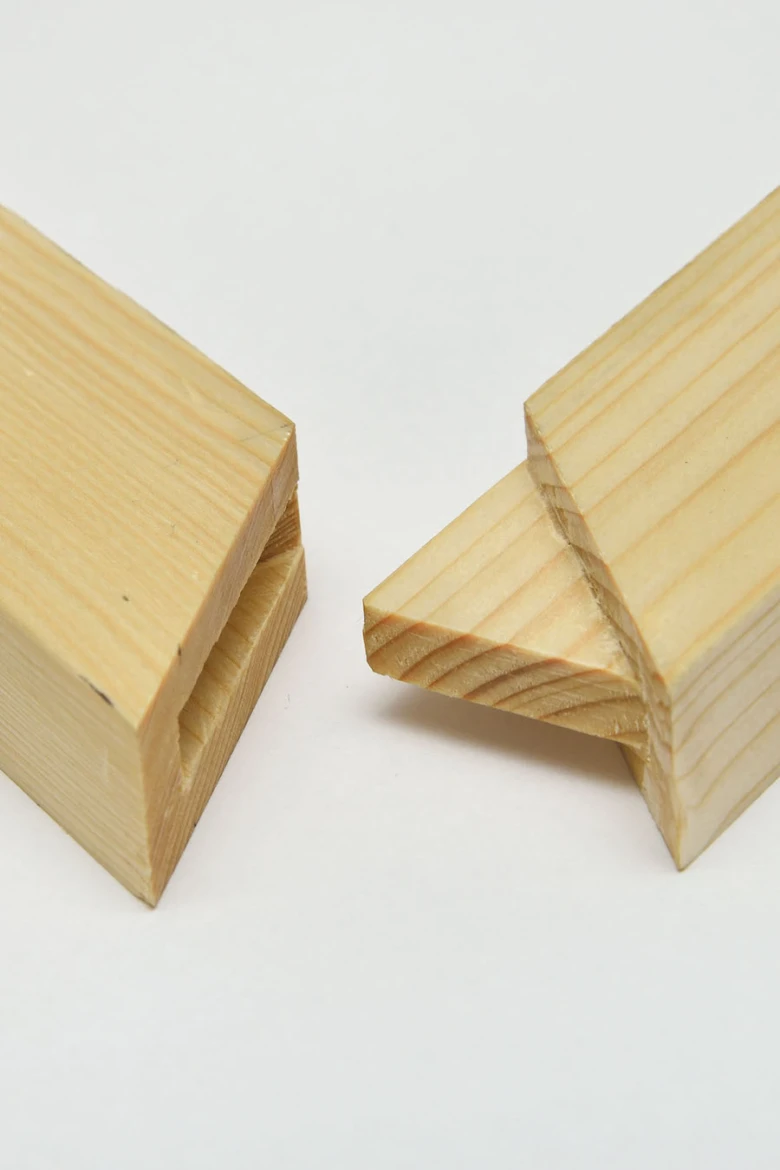

Tesařské spoje – tradiční ruční techniky

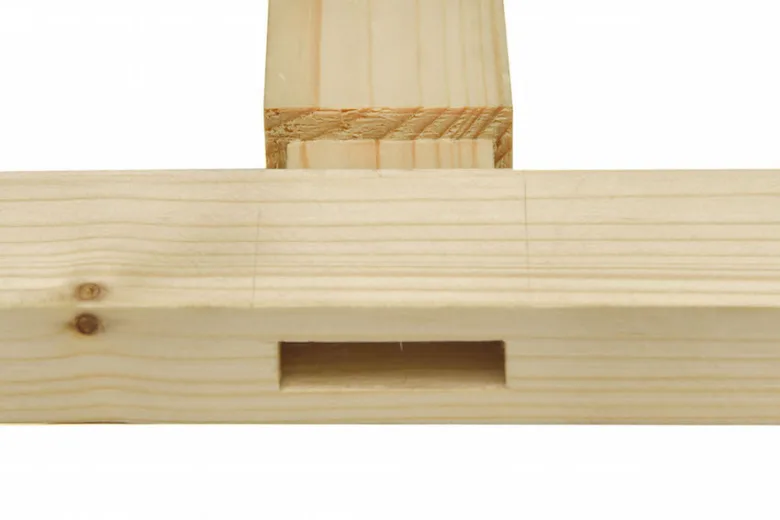

Tesařské spoje představují léty prověřený způsob spojování dřeva bez nutnosti použití kovových prvků. Patří sem zejména čepové spoje, které zajišťují vysokou stabilitu v tlaku i tahu. Pro plošné spojování prken se využívá pero a drážka, zatímco polodrážka je ideální pro konstrukci rámů nebo zárubní. Při návrhu spojů dřevěných konstrukcí pamatujte, že tesařské spoje oslabují průřez dřeva, což vyžaduje použití masivnějších konstrukčních prvků. Podélné vazby trámů se nastavují srazem nebo plátováním, přičemž spoj na sraz vyžaduje podpěru přímo pod místem spojení.

Mechanické spojovací prvky

Mechanické spoje využívají k fixaci dřevěných prvků kovové komponenty, jako jsou kolíky, hřebíky, šrouby do dřeva, svorníky či ocelové spojky. Kolíky z tvrdého bukového dřeva volíme podle tloušťky materiálu: 6 mm pro materiály do 16 mm, 8 mm do 20 mm a 10 mm pro tlustší prvky. Otvory pro kolíky vrtejte o 1 mm hlubší, než je délka kolíku, aby plochy těsně dosedly. U hřebíků se v evropských státech běžně používají průměry 2,7 až 8 mm a délky 40 až 200 mm. Pro nosné spoje dřevěných hranolů vždy použijte minimálně 2 svorníky nebo 4 kolíky. Při použití pneumatických hřebíkovaček omezte délku hřebíků na 100 mm. Ocelové desky s prolisovanými hroty nebo zemní vruty výrazně usnadňují montáž i laikům, přičemž zemní vruty z nerezových materiálů zajišťují dlouhou životnost základů pergol či dřevostaveb.

Odborná rada: Upozorňujeme, že veškeré zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí; tento text slouží výhradně k informačním účelům.

Lepené spoje a jejich vlastnosti

Lepené spoje vytvářejí monolitické spojení s vysokou pevností, které efektivně přenáší zatížení napříč celým průřezem spoje. Pro konstrukční účely se nejčastěji používají disperzní PVAc lepidla, močovinoformaldehydová (UF) lepidla nebo PUR Prepolymer, který je vhodný pro širokou škálu materiálů včetně tropických dřevin. Epoxidová lepidla vykazují po vytvrzení vysokou odolnost vůči vlhkosti, mechanickému namáhání a vysokým teplotám. Klíčovým parametrem pro dosažení deklarované pevnosti je dodržení minimálního lisovacího tlaku 0,6 MPa. Při lepení doporučuji chránit lisovací plochy silikonovým papírem, aby nedošlo k znečištění okolí vytékajícím lepidlem.

FAQ: Časté dotazy ke spojování dřeva

Otázka: Jak správně spojit dva dřevěné trámy v podélném směru?

Podélné vazby trámů se nejčastěji nastavují srazem nebo plátováním. Spoj na sraz je technicky přípustný pouze v případě, že jsou trámy podepřeny po celé délce nebo je podpěra umístěna přímo v místě spoje.

Otázka: Jaké jsou nejlepší spoje pro dřevěné konstrukce typu pergol?

Pro pergoly jsou ideální tradiční tesařské spoje pro nosné prvky, které lze doplnit o ocelové spojky pro snazší montáž. Kovové spojky umožňují rychlejší instalaci a snižují potřebu masivních průřezů dřeva, které by jinak oslabily tradiční tesařské spoje.

Otázka: Čím lze efektivně spojit dřevo při výrobě nábytku?

Pro nábytkové korpusy se osvědčily jednodílné spojovací šrouby Confirmat nebo dvoudílné šrouby pro spojování sestav. Pro zpevnění rohových spojů rámů lze využít sponky, zatímco pro plošné spoje desek je nejvhodnější lepení na tupou nebo profilovou spáru.

Popis mechanických spojovacích prostředků a jejich použití

Mechanické spojovací prostředky představují základní prvek pro zajištění stability dřevěných konstrukcí, kdy volba konkrétního materiálu přímo ovlivňuje nosnost i životnost spoje. Při výběru řešení, čím spojit dřevo, zohledněte tloušťku průřezů a očekávané zatížení dané konstrukce.

Kolíky a jejich rozměry

Pro přesné truhlářské spoje se standardně používají kolíky z bukového dřeva s průměrem 6, 8 a 10 mm v závislosti na tloušťce spojovaného materiálu. Při vrtání otvorů vždy dodržujte hloubku vrtání o 1 mm větší než je délka kolíku, aby lepidlo mělo dostatečný prostor pro vytvoření pevného spoje.

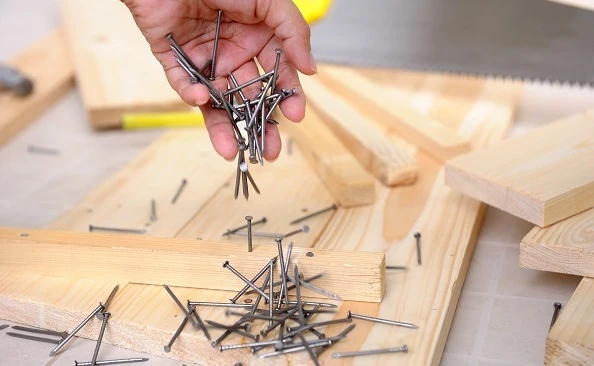

Hřebíky a jejich parametry

Hřebíky jsou vhodné pro rychlou montáž, přičemž délka hřebíků se pohybuje v rozmezí 40 až 200 mm a průměr od 2,7 do 8 mm. Pro efektivní práci s pneumatickými hřebíkovačkami používejte spojovací prvky s délkou do 100 mm, které zajistí dostatečnou přídržnost při zachování rychlosti montáže.

Šrouby, svorníky a sponky

Šrouby do dřeva zajišťují pevné stažení dílců, zatímco svorníky jsou nezbytné pro vysoce namáhané nosné tesařské spoje, kde platí pravidlo minimálně dvou kusů na jeden spoj. Sponky využijete zejména při upevňování tenkých desek a palubek k podkladovým roštům.

1. Vrtání otvorů – při ručním vrtání dodržujte rozteč 100 až 200 mm, u strojního vrtání postačí rozteč 32 mm.
2. Osazení svorníků – zajistěte rovnoměrné dotažení matic pro rovnoměrné rozložení sil v celém nosném dřevěném spoji.
3. Instalace kovových spojek – postup spojení dvou dřevěných trámů pomocí ocelových spojů vyžaduje přesné předvrtání otvorů pro vruty.

Odborná rada: U nosných dřevěných konstrukcí smí zásahy do rozvodů a statických prvků provádět pouze osoba s odbornou způsobilostí, proto při složitějších projektech konzultujte postup s projektantem.

Principy a výhody lepených spojů v dřevěných konstrukcích

Lepené spoje představují vysoce efektivní způsob, jak vytvořit konstrukční celek s vysokou pevností v tahu i smyku. Pro dosažení maximální soudržnosti a strukturální integrity vyžadují lepené spoje minimální lisovací tlak 0,6 MPa, který zajistí dokonalý kontakt lepených ploch. Při samotném procesu lepení doporučuji chránit lisovací plochy silikonovým papírem, který zabrání znečištění okolí vytékajícím lepidlem.

Typy lepidel používaných při lepení dřeva

Výběr správného pojiva zásadně ovlivňuje mechanické vlastnosti spojů dřevěných konstrukcí. V truhlářské praxi se setkáte s následujícími typy:

• Glutinová lepidla – tradiční pojiva využívaná dnes především při restaurování historických kusů.
• Disperzní polyvinylacetátová lepidla (PVAc) – standard pro běžné truhlářské práce díky rychlému vytvrzení.
• Močovinoformaldehydová lepidla (UF) – vhodná volba pro lepení konstrukčních spojů v interiéru.
• PUR Prepolymer – univerzální lepidlo vhodné pro měkké, tvrdé i tropické dřeviny, kov, minerální kámen či sádrokarton.
• Epoxidová lepidla – vyznačují se vysokou odolností vůči vlhku, mechanickému namáhání a vysokým teplotám po vytvrzení.

Odolnost a dlouhodobá životnost lepených spojů

Lepené spoje vykazují při dodržení technologického postupu vynikající odolnost vůči dlouhodobému statickému namáhání. Klimatické výkyvy však mohou integritu spoje narušit, proto je nutné konstrukce chránit před přímým střídáním vlhkosti a sucha. Správně provedený lepený spoj často svou pevností převyšuje pevnost samotného dřeva, což je hlavní výhoda oproti metodám využívajícím hřebíky nebo šrouby do dřeva. Pro zajištění maximální bezpečnosti u nosných prvků doporučuji kombinovat lepené spoje s mechanickými prvky, jako jsou kolíky nebo kovové spojky.

Odborná rada: U nosných dřevěných konstrukcí a zásahů do rozvodů vždy pamatujte, že práce smí provádět pouze osoba s odbornou způsobilostí. Pokud vytváříte spárovku, lepte ji na tupou spáru pro korpusové dílce, nebo na profilovou spáru v případě namáhaných ploch, jako jsou schody či stolové desky.

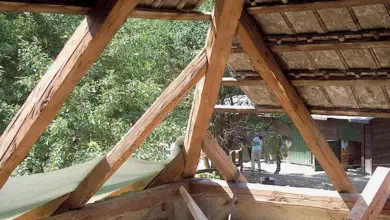

Specifika tradičních tesařských spojů a jejich vliv na pevnost konstrukce

Tradiční tesařské spoje mechanicky oslabují průřez dřevěných prvků, neboť vyžadují odsekání materiálu v místě spoje. Při návrhu konstrukcí, jako jsou krovy nebo tesařské spoje pro pergolu, proto musíte pracovat s masivnějšími průřezy prvků, aby byla zachována únosnost. Podélné vazby trámů se nastavují srazem nebo plátováním. Spoj na sraz je vhodný pouze tam, kde jsou trámy podepřeny po celé délce nebo přímo v místě spoje. Plátování představuje sofistikovanější způsob spojení, který lépe přenáší tahové síly, avšak stále vyžaduje precizní dimenzování oslabeného průřezu.

Jaké druhy tesařských spojů existují a kdy je použít

Při rozhodování, jak správně spojit dva dřevěné trámy, kombinujte tradiční tesařské spoje s moderními mechanickými prostředky. Zatímco dřevěné kolíky z tvrdého bukového dřeva zajišťují spoj proti vytažení, kovové spojky, šrouby do dřeva či hřebíky výrazně zvyšují tuhost celé sestavy. V místech, kde nelze vytvořit klasické tesařské spoje, zvolte lepené spoje, které při dodržení minimálního lisovacího tlaku 0,6 MPa zajistí vysokou celistvost konstrukce. Upozorňuji, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.

Odborná rada: Při vrtání otvorů pro kolíky pamatujte, že otvory musí být o 1 mm hlubší než délka kolíku, aby plochy těsně dosedly. Při strojním vrtání dodržujte rozteč os vrtacích vřeten 32 mm nebo její násobky.

Postup spojování dřevěných prvků a konstrukční zásady

1. Výběr spojovacího prostředku – pro nosný spoj použijte minimálně 2 svorníky nebo 4 kolíky z tvrdého dřeva.
2. Příprava otvorů – vrtejte otvory o 1 mm hlubší, než je délka kolíku, pro zajištění těsného dosednutí ploch.
3. Aplikace lepidla – při lepení konstrukčních spojů použijte disperzní PVAc lepidla nebo PUR prepolymer pro vyšší odolnost.
4. Zajištění tlaku – zajistěte minimální lisovací tlak 0,6 MPa a plochy chraňte silikonovým papírem proti vytékajícímu lepidlu.
5. Montáž kovových prvků – pro zpevnění rohových spojů rámů využijte ocelové spojky nebo sponky, které nahrazují složité tesařské spoje.

Otázka: Jaké jsou nejlepší spoje pro dřevěné konstrukce?

Nejlepší volba závisí na typu namáhání, přičemž tradiční tesařské spoje jsou ideální pro masivní krovy, zatímco moderní kovové spojky a lepené spoje jsou efektivnější pro rychlou montáž pergol či zahradních domků. Kombinace obou metod, například čepového spoje zajištěného vrutem, poskytuje optimální poměr mezi pevností a rychlostí výstavby.

Otázka: Čím lze efektivně spojit dřevo při stavbě svépomocí?

Pro efektivní spojování využijte ocelové desky s prolisovanými hroty nebo zemní vruty, které umožňují snadnou montáž i laikem bez nutnosti tesařského dlabání. Pokud pracujete s nábytkem nebo interiérovými prvky, jsou pro pevné spoje vhodné Confirmat šrouby nebo vložená oválná pera z překližky.

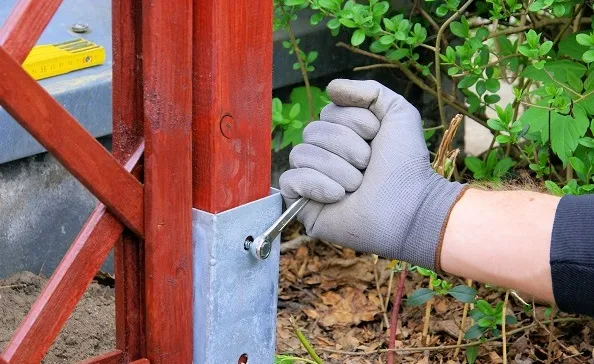

Použití kovových spojek a moderních spojovacích technologií

Kovové spojky dnes často nahrazují tradiční tesařské spoje, protože zrychlují montáž a zvyšují únosnost konstrukce. V moderních dřevostavbách a montovaných stavbách využijete zejména ocelové desky s prolisovanými hroty, které zajistí pevné spojení bez nutnosti dlabání dřeva. Pokud vás zajímá postup spojení dvou dřevěných trámů pomocí ocelových spojů, klíčem je správné rozmístění šroubů do dřeva podle statického projektu.

Moderní kotvení dřevěných prvků

Pro stabilní základ konstrukce se používají zemní vruty, které nahrazují betonové patky a urychlují zakládání stavby. Tyto ocelové spojky dřevěných konstrukcí umožňují snadnou rektifikaci trámů v terénu. Vedle vrutů zůstávají standardem pro vysoké zatížení ocelové úhelníky a třmeny.

Odborná rada: Při práci s elektrickým nářadím a nosnými prvky pamatujte, že zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí. Ujistěte se, že kovové prvky mají antikorozní úpravu, zejména pokud jsou vystaveny vnějším vlivům.

Normy a standardy pro dřevěné spoje v České republice a EU

Návrh a realizace dřevěných spojů v České republice podléhají harmonizovaným normám EU, zejména řadě ČSN EN 1995 pro navrhování dřevěných konstrukcí. Tyto standardy pro spoje dřeva zajišťují kvalitu a bezpečnost spojů při využití prvků, jako jsou tesařské spoje, lepené spoje, kolíky, hřebíky, šrouby do dřeva či kovové spojky. Dodržování těchto pravidel zaručuje statickou stabilitu konstrukcí.

Ekologické aspekty a udržitelnost spojovacích materiálů

Ekologické aspekty spojovacích materiálů přímo ovlivňují dlouhodobou udržitelnost dřevěných spojů. Tradiční tesařské spoje a dřevěné kolíky představují nejekologičtější variantu, neboť nevyžadují syntetická lepidla ani kovové spojky. Při volbě spojů pro pergolu či jiné konstrukce upřednostňujte recyklovatelné šrouby do dřeva před chemicky náročnými lepenými spoji. Správný výběr materiálů zajišťuje snadnou demontáž a následnou recyklaci všech dřevěných prvků po skončení životnosti stavby.

Časté dotazy k dřevěným spojům a spojům dřevěných konstrukcí

Otázka: Jak spojit dva trámy k sobě?

Použijte tradiční čepový spoj nebo moderní kovové spojky se 2 svorníky. Rozteč otvorů pro spojovací materiál činí 100 až 200 mm při ručním vrtání, strojně pak standardních 32 mm.

Otázka: Jak spojit dvě dřevěné desky?

Využijte pero a drážku pro přesné sesazení nebo lepené spoje. Při lepení zajistěte minimální lisovací tlak 0,6 MPa pro dosažení optimální pevnosti spoje.

Otázka: Čím spojit dřevo?

Používejte mechanické spojovací materiály jako kolíky o průměru 6 až 10 mm, hřebíky v délkách 40 až 200 mm, dále šrouby do dřeva nebo ocelové svorníky.

Otázka: Jaké jsou typy tesařské spoje?

Zahrnují čepové spoje, pero a drážku, polodrážku či různé rozšiřovací spoje. Tyto tradiční techniky vyžadují přesné ruční opracování dřevěných prvků.

Otázka: Jaké jsou výhody lepené spoje?

Lepené spoje nabízejí vysokou pevnost a odolnost, vyžadují však lisovací tlak 0,6 MPa. Jsou ideální pro lepení tvrdých a exotických dřevin.

Otázka: Jaká je správná rozteč otvorů pro kolíky?

Dodržujte rozteč 100 až 200 mm při ručním vrtání a 32 mm při použití strojní kolíkovačky.

Otázka: Jaké jsou nevýhody tesařské spoje?

Hlavní nevýhodou je oslabení průřezu dřeva v místě spoje. Z tohoto důvodu vyžadují tyto konstrukce použití masivnějších dřevěných prvků.

Otázka: K čemu se používají kovové spojky?

Kovové spojky nahrazují náročné tesání a usnadňují montáž. Často se využívají v moderních dřevostavbách, pergolách a nosných konstrukcích.

Otázka: Jaká je délka hřebíky?

Standardní délka se pohybuje od 40 do 200 mm. U pneumatických hřebíkovaček používejte hřebíky s délkou do 100 mm.

Otázka: Jak se liší lepidla pro dřevěné spoje?

Dělíme je na glutinová, PVAc, močovinoformaldehydová, PUR a epoxidová. Liší se především svou výslednou pevností a odolností proti vlhkosti.

Otázka: Jak dlouho vydrží lepené spoje?

Kvalitní lepené spoje odolávají vlhkosti a výkyvům teplot dlouhodobě. Jsou vhodné pro různé klimatické podmínky, pokud je dodržen technologický postup.

Otázka: Jak správně vrtat otvory pro kolíky?

Hloubka vrtání musí být vždy o 1 mm větší než samotná délka kolíku. Tím zajistíte, že na sebe dřevěné plochy dokonale dosednou.

Otázka: Jaké materiály jsou vhodné pro kolíky?

Doporučuji používat výhradně tvrdé bukové dřevo. Bukové kolíky zaručují potřebnou pevnost a tvarovou stálost spojů.

Otázka: Jak se spojují trámy na pergolu?

Použijte tesařské spoje s masivními čepy nebo ocelové kovové spojky. Tyto prvky zajistí dostatečnou stabilitu konstrukce při venkovním zatížení.

Otázka: Jaké chyby se často dělají při spojování dřeva?

Nejčastější chybou je nedodržení přesné rozteče, použití nevhodných rozměrů kolíků či hřebíků a nedostatečné utažení šroubů do dřeva.

Otázka: Jaké jsou ekologické aspekty spojovacích materiálů?

Prioritou je volba recyklovatelných a udržitelných materiálů. Moderní certifikovaná lepidla a kovové komponenty mají minimalizovaný dopad na životní prostředí.

Otázka: Jaký lisovací tlak je potřeba pro lepené spoje?

Pro správnou pevnost a těsnost spoje aplikujte minimálně 0,6 MPa. Nedostatečný tlak vede k oslabení lepené spáry.

Otázka: Jaké jsou standardy pro dřevěné spoje v ČR?

Při práci se řiďte platnými normami ČSN a standardy EU. Tyto předpisy zajišťují kvalitu, bezpečnost a statickou spolehlivost dřevěných konstrukcí.

Upozornění: Zásahy do nosných dřevěných konstrukcí a elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí.
