Vlastnoručně sestrojený solární kolektor umožňuje efektivní předehřev užitkové vody a výrazně snižuje provozní náklady domácnosti. Správná volba mezi jednoduchým samotížným systémem a pokročilejším fotovoltaickým ohřevem vody rozhoduje o celkové návratnosti vaší investice.
Rychlý přehled
- Solární kolektory o ploše 1 m² dokážou ohřát až 100 litrů vody na 55 °C během slunečných měsíců.
- Doporučená plocha kolektorů pro jednu osobu je 1-1,5 m² s kapacitou zásobníku 80 až 700 litrů.
- Samotížné systémy fungují bez čerpadla díky přirozenému oběhu, ale vyžadují zásobník umístěný výše než kolektor.
- Celkové náklady na kutilský solární systém s 6 m² kolektorů a 300 l bojlerem mohou být pod 25 000 Kč.
- Reflektor pod vakuové trubice může zvýšit účinnost kolektoru o 10-15 % za cenu kolem 1 350 Kč.
Jak funguje kutilský solární ohřev vody doma
Základem pro kutilský solární ohřev vody je přeměna slunečního záření na tepelnou energii, která následně ohřívá užitkovou vodu v bojleru. Celý proces probíhá buď pomocí přímého ohřevu teplonosné kapaliny v termickém kolektoru, nebo skrze elektřinu vyrobenou fotovoltaickými panely.
Jak funguje termický solární kolektor pro ohřev vody
Kvalitní termický solární kolektor o ploše 1 m² dokáže za slunečného dne ohřát až 100 litrů vody na provozní teplotu 55 °C. Princip spočívá v absorpční ploše, která pohlcuje sluneční paprsky a předává teplo teplonosné kapalině proudící v měděných trubkách. Tato kapalina následně cirkuluje do výměníku v bojleru, kde odevzdá energii vodě. Pokud zvolíte samotížný oběh, systém funguje zcela bez oběhového čerpadla, což minimalizuje nároky na údržbu.
Rozdíl mezi termickým a fotovoltaickým systémem ohřevu vody
Termický solární systém se zaměřuje výhradně na přímou výrobu tepla, což z něj činí vysoce účinné řešení pro ohřev užitkové vody. Naproti tomu fotovoltaický ohřev vody využívá elektřinu k napájení topné spirály v bojleru.
- Termický systém: vyšší okamžitá účinnost při ohřevu vody.
- Fotovoltaický systém: univerzální využití elektřiny a životnost komponentů přes 25 let.
Princip samotížného oběhu v domácím solárním ohřevu vody
Samotížný systém využívá fyzikální zákon o rozdílné hustotě kapalin při různých teplotách. Teplá voda v kolektoru se stává lehčí a samovolně stoupá do zásobníku, zatímco studená voda klesá zpět dolů do kolektoru k ohřevu. Pro správnou funkci je klíčové umístit zásobník vždy výše než solární kolektor. Tento způsob zapojení je ideální pro kutily, kteří hledají jednoduchý postup pro solární ohřev vody v domácnosti bez složité elektroniky.
Jak vyrobit solární kolektor krok za krokem
Výroba vlastního zařízení vyžaduje precizní přípravu a dodržení technologických postupů, aby systém dosahoval požadované účinnosti. Pokud přemýšlíte, jak si doma vyrobit solární ohřev vody, zaměřte se zejména na kvalitu materiálů a těsnost celého okruhu.
Materiály a bezpečnost
Pro konstrukci absorbéru jsou nejvhodnější měděné trubky, které výborně vedou teplo a zajišťují dlouhou životnost. Povrch kolektoru kryje solární sklo, jež propouští krátkovlnné záření a chrání vnitřní komponenty před povětrnostními vlivy. Spodní část rámu musí obsahovat kvalitní izolaci, která výrazně snižuje tepelné ztráty do okolí. Při práci s mědí a sklem dbejte na bezpečnost, používejte ochranné rukavice a brýle, protože manipulace s ostrými hranami a křehkým materiálem nese riziko zranění. Pamatujte, že zásahy do rozvodů vody a topení smí provádět pouze osoba s odbornou způsobilostí.
Postup výroby kolektoru
Stavba vyžaduje pečlivost při spojování jednotlivých prvků, aby nedocházelo k únikům kapaliny. Následující návod na kutilský solární ohřev vody doma vám pomůže sestavit funkční celek:
- Výroba rámu – zhotovte pevný dřevěný nebo hliníkový rám, který osadíte zadní izolační deskou.
- Instalace absorbéru – na izolační vrstvu připevněte měděné trubky spojené do meandru nebo paralelního zapojení.
- Uzavření kolektoru – na rám připevněte skleněnou desku pomocí těsnění, které zabrání pronikání vlhkosti dovnitř.
- Propojení systému – připojte kolektor k bojleru pomocí potrubí, kterým bude cirkulovat teplonosná kapalina.
- Zkouška těsnosti – proveďte tlakovou zkoušku celého okruhu, než jej napustíte provozní kapalinou.
Odborná rada: Mezi časté chyby při stavbě patří nedostatečná tepelná izolace rámu nebo špatný sklon kolektoru, který snižuje přirozenou cirkulaci v samotížném systému. Vždy zajistěte správný sklon potrubí, aby se v systému nehromadil vzduch.
Jak propojit solární kolektor s domácím bojlerem
Pro efektivní přenos energie musíte solární kolektor propojit s bojlerem pomocí uzavřeného okruhu. V tomto okruhu cirkuluje teplonosná kapalina, nejčastěji směs vody a glykolu, která přenáší teplo z kolektoru přímo do zásobníku vody. Uvnitř bojleru musí být instalován tepelný výměník, obvykle ve formě spirály, který efektivně předává teplo akumulované v kapalině užitkové vodě. Pokud stavíte termický solární systém, dbejte na to, aby byl zásobník vody umístěn co nejblíže kolektoru, čímž minimalizujete tepelné ztráty v potrubí.
Pro úspěšné propojení dodržujte tyto technické zásady:
- Použijte měděné nebo nerezové potrubí s kvalitní tepelnou izolací o tloušťce minimálně 20 milimetrů pro snížení úniků tepla.
- Instalujte odvzdušňovací ventil v nejvyšším bodě systému, aby nedocházelo k zavzdušnění okruhu a následnému přerušení cirkulace teplonosné kapaliny.
- Zajistěte správný sklon potrubí pro snazší cirkulaci, pokud budujete samotížný systém, kde zásobník musí být umístěn výše než kolektor.
- Osazujte pojistný ventil a expanzní nádobu, které chrání systém před nadměrným tlakem při přehřátí kapaliny, ke kterému může dojít při dvou dnech intenzivního slunečního svitu.
Technické parametry pro návrh systému
| Parametr | Doporučená hodnota |
|---|---|
| Plocha kolektorů na osobu | 1 až 1,5 m² |
| Kapacita zásobníku na osobu | 80 až 700 litrů |
| Roční výroba energie | cca 350 kWh/m² |
| Účinnost s reflektorem | zvýšení o 10 až 15 % |
Odborná rada: Pamatujte, že jakékoli zásahy do tlakových rozvodů, plynových zařízení nebo elektrických částí instalace smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Časté chyby při instalaci
- Podcenění izolace – nedostatečně izolované potrubí vede k vysokým tepelným ztrátám a snižuje celkovou efektivitu systému.

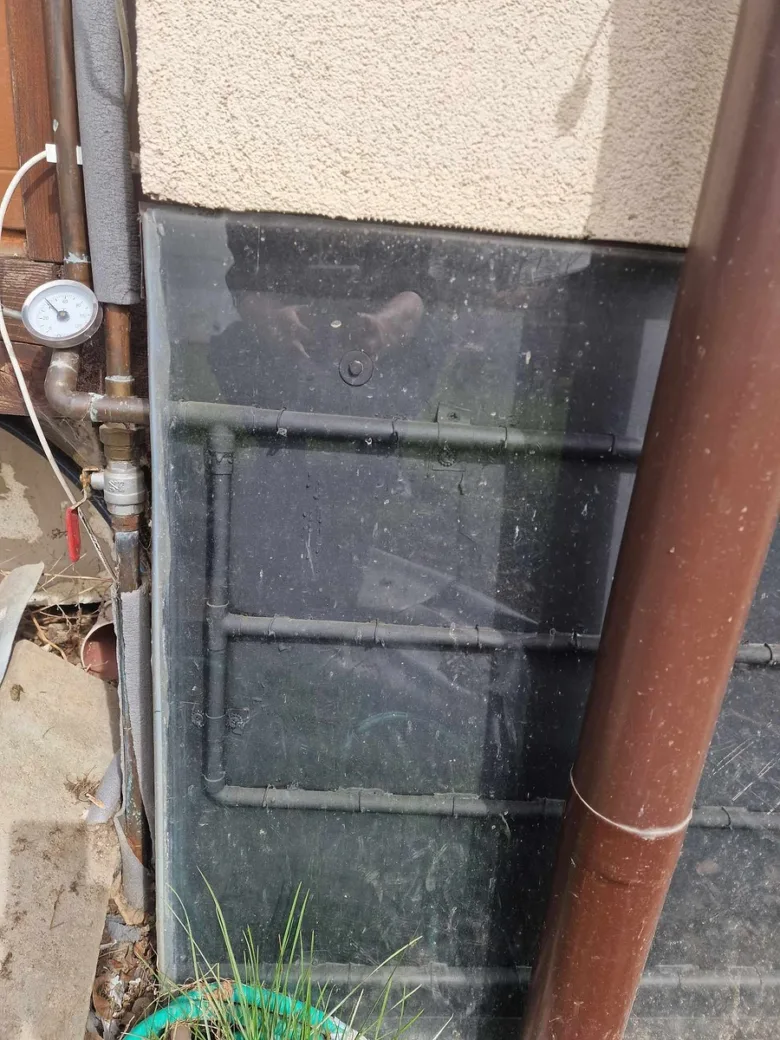

- Nevhodná orientace – kolektory umístěné na soklu nebo ve stínu jsou více znečištěné a vykazují výrazně nižší výkon než panely na střeše orientované na jih.
- Absence záložního zdroje – solární ohřev vody je vhodné doplnit plynovým kotlem nebo krbem, protože sluneční svit je nepravidelný a v zimních měsících nemusí pokrýt potřeby domácnosti.
- Chybějící zakrytí – při dlouhodobém přebytku sluneční energie je nutné kolektory zakrýt, aby nedošlo k přehřátí systému a degradaci teplonosné kapaliny.
Náklady a možnosti úspor u kutilského solárního ohřevu
Kolik stojí domácí solární ohřev vody vyrobený kutilsky závisí především na zvolené technologii a ceně bazarových komponentů. Celkové náklady solárního ohřevu vody pro systém o ploše 6 m2 kolektorů a 300 l bojler se při svépomocné montáži pohybují pod hranicí 25 000 Kč. Instalace takového zařízení snižuje roční náklady na ohřev vody v domácnosti až o 50 %.
Kdy se vyplatí investovat do solárního ohřevu vody doma
Při plánování rozpočtu musíte zvážit, zda zvolíte klasický termický solární systém s teplonosnou kapalinou, nebo jednodušší fotovoltaický ohřev vody. Dotace na solární ohřev vody mohou výrazně snížit počáteční investici, avšak u kutilských systémů je jejich získání administrativně náročné.
| Položka systému | Odhadovaná cena (Kč) | Funkce |
|---|---|---|
| Solární kolektor (6 m2) | 8 000 – 12 000 | Absorpce slunečního záření |
| Bojler s výměníkem | 6 000 – 9 000 | Akumulace teplé vody |
| Čerpadlová skupina a trubky | 3 000 – 4 000 | Cirkulace teplonosné kapaliny |
Odborná rada: U kutilských řešení se vyhněte nákupu levných a netestovaných komponentů, které mohou způsobit úniky kapaliny nebo selhání systému při přehřátí. Pozor, zásahy do elektroinstalace nebo tlakových rozvodů smí provádět pouze osoba s odbornou způsobilostí.
Výhody a nevýhody kutilského solárního ohřevu vody
Výběr mezi technologiemi zásadně ovlivňuje výhody a nevýhody kutilského solárního ohřevu vody, přičemž rozhodnutí závisí na vašich technických možnostech a rozpočtu. Správné pochopení rozdílů mezi systémy vám pomůže předejít zbytečným nákladům a zajistí efektivní provoz v českých klimatických podmínkách. Při návrhu pamatujte, že solární kolektor o ploše 1 m² dokáže v letních měsících ohřát až 100 litrů vody na cca 55 °C.
Srovnání termických a fotovoltaických systémů
Termický solární systém vykazuje vysokou účinnost při přímé přeměně záření na teplo, které následně ohřívá vodu v bojleru skrze teplonosnou kapalinu, tedy směs vody a glykolu. Fotovoltaický ohřev vody naopak nabízí snazší instalaci elektrických kabelů a životnost panelů přesahující 25 let, což snižuje dlouhodobé náklady na údržbu. Srovnání cen ukazuje, že zatímco samotížný systém pořídíte od cca 10 000 Kč, komplexní termické systémy vyžadují náročnější instalaci měděného či nerezového potrubí a pravidelnou roční servisní kontrolu.
| Typ systému | Hlavní výhoda | Hlavní nevýhoda |
|---|---|---|
| Termický | Vysoká účinnost přeměny | Nutnost údržby kapaliny |
| Fotovoltaický | Minimální servisní nároky | Vyšší pořizovací cena |
| Samotížný | Nízké pořizovací náklady | Omezený tlak a komfort |
- Termické systémy dosahují výroby energie přibližně 350 kWh/m² za rok.
- Fotovoltaika vyniká bezúdržbovým provozem a snadnou rozšiřitelností o bateriová úložiště.
- Samotížný systém postrádá oběhové čerpadlo, což snižuje komfort kvůli nutnosti umístit zásobník nad kolektor.
- Chyby, kterým se vyhnout při stavbě solárního ohřevu vody doma, zahrnují především poddimenzování expanzních nádob, nedostatečnou izolaci potrubí a nevhodnou orientaci kolektorů mimo jižní stranu.
Odborná rada: Pamatujte, že jakékoli zásahy do elektroinstalace nebo tlakových rozvodů vody musí provádět osoba s odpovídající odbornou způsobilostí.
Kdy se vyplatí investovat do solárního ohřevu vody doma
Investice do solárního ohřevu vody se vyplatí zejména v domácnostech s vysokou spotřebou teplé vody, kde doporučená plocha kolektorů činí 1 až 1,5 m² na osobu. Celkové náklady na svépomocnou instalaci 6 m² plochy kolektorů a 300litrového bojleru se mohou pohybovat pod hranicí 25 000 Kč. Při plánování využijte možnost dotace na solární ohřev vody, která může pokrýt až 50 % pořizovacích nákladů, ovšem pozor, samotížné systémy nejsou pro program Nová zelená úsporám způsobilé.
- Analýza spotřeby – určete objem bojleru v rozmezí 80 až 700 litrů na osobu.
- Výběr technologie – zvolte mezi fotovoltaikou pro snadnou instalaci nebo termikou pro vyšší okamžitý výkon.
- Návrh umístění – zajistěte orientaci kolektorů na jih s optimálním sklonem pro maximální zisk.
- Instalace komponentů – zajistěte odborné zapojení čerpadlové skupiny a izolaci rozvodů.
- Kontrola systému – proveďte zkoušku těsnosti a v případě termiky ověřte stav teplonosné kapaliny.
Otázka: Jak efektivně ohřívat vodu solární energií v domácnosti při nepravidelném svitu?
Pro zajištění komfortu je nutné solární systém doplnit záložním zdrojem tepla, jako je plynový kotel nebo krb s výměníkem. Sluneční energie je sezónní a proměnlivá, proto záložní ohřev zajistí teplou vodu i během dnů s nízkou intenzitou záření.
Časté dotazy kutilů o solárním ohřevu vody doma
Otázka: Jak si vyrobit solární ohřev vody doma?
Kutil využívá měděné trubky, tvrzené sklo a izolaci k sestavení kolektoru, přičemž návod na kutilský solární ohřev vody doma vyžaduje precizní utěsnění pro zamezení úniků tepla.
Otázka: Jak propojit solární kolektor s bojlerem?
Propojení vyžaduje cirkulační okruh s teplonosnou kapalinou a tepelný výměník, přičemž zásobník umístěte nad kolektor pro zajištění přirozené cirkulace.
Otázka: Kdy se vyplatí solární ohřev vody?
Investice se vyplatí při orientaci na jih a návratnosti do 5 let, přičemž pro jednu osobu počítejte s plochou kolektorů 1 až 1,5 metru čtverečního.
Otázka: Kolik stojí domácí solární ohřev vody?
Náklady na kutilský systém se 6 metry čtverečními plochy a 300litrovým bojlerem nepřekročí 25 000 Kč, přičemž dotace na solární ohřev vody mohou cenu dále snížit.
Otázka: Jaké materiály jsou nejlepší pro výrobu solárního kolektoru?
Používejte měděné trubky pro vysokou tepelnou vodivost, tvrzené bezpečnostní sklo pro krytí a minerální vlnu jako izolaci zadní strany rámu.
Otázka: Jak funguje samotížný systém?
Tento systém využívá fyzikální jev rozdílné hustoty teplé a studené kapaliny, čímž eliminuje potřebu oběhového čerpadla, pokud je bojler umístěn výše než kolektor.
Otázka: Jaké chyby se vyhnout při stavbě solárního ohřevu?
Mezi hlavní chyby patří podcenění izolace potrubí, špatný sklon kolektorů vůči slunci a nedostatečné dimenzování expanzní nádoby, což vede k přehřívání systému.
Otázka: Jaká je životnost solárních panelů?
Fotovoltaické panely pro ohřev vody mají deklarovanou životnost přes 25 let, zatímco termický solární systém vyžaduje výměnu teplonosné kapaliny přibližně každých 5 až 7 let.
Otázka: Jak pečovat o domácí solární ohřev vody?
Provádějte pravidelnou vizuální kontrolu těsnosti spojů, čištění povrchu kolektorů od nečistot a kontrolu tlaku v systému před každou letní sezónou.
Otázka: Lze solární ohřev vody kombinovat s podlahovým topením?
Kombinace je možná přes akumulační nádrž s větším objemem, která dokáže přebytečné teplo v létě uložit a v přechodném období využít pro vytápění podlahy.
Otázka: Jak efektivně umístit solární kolektory?
Kolektory instalujte na plochu orientovanou ideálně k jihu pod úhlem 30 až 45 stupňů, aby sluneční paprsky dopadaly na plochu kolmo.
Otázka: Jaké jsou výhody fotovoltaického ohřevu vody?
Hlavní výhodou je snadná instalace elektrických kabelů místo trubek, minimální údržba a možnost snadného napojení na stávající elektrický bojler přes regulátor.
Otázka: Jaké jsou nevýhody samotížných systémů?
Samotížný systém trpí omezeným tlakem v rozvodech a je náchylný k zamrzání v zimním období, proto vyžaduje instalaci v nezámrzné hloubce nebo vypouštění.
Otázka: Jaké jsou možné dotace na solární ohřev vody?
Státní dotace pokrývají až 50 procent nákladů u certifikovaných systémů, ovšem kutilské instalace bez atestu obvykle nesplňují technické požadavky pro jejich získání.
Otázka: Jak ušetřit na ohřevu vody díky domácímu solárnímu systému?
Úspory maximalizujete volbou správného objemu bojleru a použitím diferenčního termostatu, který zapne ohřev pouze tehdy, je-li teplota v kolektoru vyšší než v nádrži.
Upozornění: Zásahy do rozvodů elektřiny a plynu smí provádět pouze osoba s příslušnou odbornou způsobilostí. Tento text má pouze informativní charakter.
