Správné nastavení průtoku radiátoru topení zajistí rovnoměrné vytápění všech místností a výrazně sníží vaše náklady na energie. Pomocí regulace průtoku topení a vyvážení termoregulačních hlavic eliminujete hlučnost v potrubí i nerovnoměrné ohřívání jednotlivých těles. Odborné nastavení ventilů topení a následné hydraulické vyvažování systému představují nejefektivnější způsob, jak optimalizovat tepelný komfort ve vaší domácnosti.
Stručně a jasně
- Správné nastavení průtoku radiátoru zajistí rovnoměrnou teplotu v místnosti a sníží energetické náklady.
- Termostatické ventily s přednastavením regulují průtok vody v rozmezí 0,1 až 0,6 bar pro optimální výkon.
- Pro plochu 10-15 m² se doporučuje průtok cca 4-5 l/h na ventil podle velikosti radiátoru.
- Teplota v dobře zatepleném domě by měla být kolem 21 °C pro komfortní vytápění.
- Nastavení průtoku eliminuje přetápění a nedostatečné vytápění, čímž prodlužuje životnost topného systému.

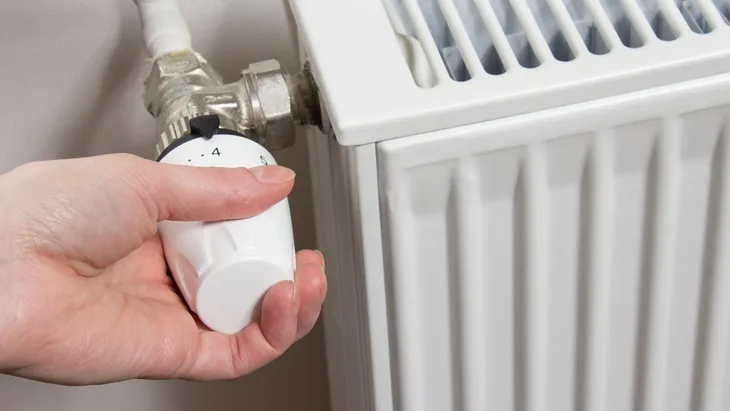

Jak nastavit průtok na termostatickém ventilu radiátoru
Správné nastavení průtoku vody v radiátoru provedete pomocí seřizovacího kroužku, který se nachází pod termostatickou hlavicí. Tento úkon je klíčový pro hydraulické vyvažování soustavy, kdy termostatický ventil reguluje průtok vody tak, aby každé otopné těleso v domě získalo potřebné množství tepla. Pro místnost o ploše 10 až 15 metrů čtverečních se obvykle doporučuje průtok 4 až 5 litrů za hodinu.
Postup nastavení průtoku na ventilu radiátoru
Při zásahu do rozvodů topení pamatujte, že odborné práce smí provádět pouze osoba s příslušnou kvalifikací. Pokud se rozhodnete pro svépomocnou regulaci, postupujte následovně:
- Demontáž hlavice – povolte převlečnou matici na termoregulační hlavici a opatrně ji sundejte z těla ventilu.
- Identifikace kroužku – pod hlavicí naleznete plastový seřizovací kroužek s číselnou stupnicí nebo ryskou.
- Nastavení průtoku – pomocí speciálního klíče nebo kombinačních kleští otočte kroužkem na požadovanou hodnotu podle projektu topení.
- Kontrola polohy – ujistěte se, že ryska na kroužku přesně odpovídá zvolenému číslu, aby byla regulace průtoku topení přesná.
- Zpětná montáž – nasaďte hlavici zpět na ventil a pevně dotáhněte matici rukou.
Odborná rada: Čísla na ventilu radiátoru určují míru otevření sedla ventilu. Vyšší hodnoty znamenají vyšší průtok vody v radiátoru, což přímo ovlivňuje tepelný výkon tělesa a rychlost ohřevu místnosti. Při ladění systému vždy postupujte od radiátorů nejvzdálenějších od kotle směrem k těm nejbližším.
Princip hydraulického vyvažování topného systému
Hydraulické vyvažování představuje základní proces, který zajišťuje rovnoměrný průtok vody v radiátorech napříč celým topným systémem. Správná regulace průtoku topení zamezuje preferování radiátorů blíže ke zdroji tepla a zaručuje efektivní vytápění i u nejvzdálenějších těles.
Co je hydraulické vyvažování
Hydraulické vyvažování je metoda seřízení topné soustavy tak, aby každý radiátor dostal přesně takové množství vody, které odpovídá jeho výkonu. V topném okruhu se přitom pracuje s tlakem vody v rozmezí 0,1 až 0,6 bar. Tento postup zajistí, že teplota místnosti odpovídá nastavení termoregulační hlavice a systém pracuje v optimálním hydraulickém režimu.
Proč je hydraulické vyvažování důležité
Nerovnoměrný průtok vody v radiátoru způsobuje nerovnoměrné vytápění objektu a zbytečné přetápění místností. Pokud systém není vyvážen, dochází k vyšší spotřebě energie a rychlejšímu opotřebení oběhového čerpadla. Správné nastavení ventilů topení přímo zvyšuje energetickou efektivitu celého domu a snižuje náklady na vytápění.
Jak se průtok vyvažuje
Pro dosažení rovnováhy využíváme moderní technické prvky, které umožňují přesnou regulaci průtoku vody v topném systému:
- Ventily s přednastavením – umožňují manuální omezení maximálního průtoku přímo na tělese.
- Termostatické ventily – udržují požadovanou teplotu v místnosti automatickou změnou průtoku.
- Automatické vyvažování – moderní řešení využívající regulátory diferenčního tlaku pro stabilní provoz.
Odborná rada: Pamatujte, že veškeré zásahy do rozvodů topení a hlavní regulace smí provádět pouze osoba s odbornou způsobilostí, aby nedošlo k poškození systému nebo úniku vody.
Význam správného nastavení průtoku pro komfort a úspory
Správné nastavení průtoku vody v radiátoru zásadně ovlivňuje tepelnou pohodu v celém objektu a efektivitu provozu kotle či tepelného čerpadla. Pokud hledáte návod na nastavení průtoku vody v radiátoru, musíte pochopit, že vyvážení topení přímo určuje rychlost ohřevu místností a celkovou energetickou úsporu.
Optimální teplota pro vytápění
Pro zajištění zdravého prostředí a tepelné pohody v obytných prostorech se doporučuje udržovat vnitřní teplotu místnosti na hodnotě 21 °C. Správně provedená regulace průtoku topení zajistí, že radiátory odevzdají teplo rovnoměrně a nedochází k přetápění vzdálenějších pokojů na úkor těch, které jsou blíže ke zdroji tepla.
Úspora energie díky nastavení průtoku
Proč je důležité správně nastavit průtok na radiátoru? Efektivní průtok vody v radiátoru eliminuje hlučnost v rozvodech a zamezuje nadměrné spotřebě paliva, což vede k citelné energetické úspoře. Hydraulické vyvažování systému zajistí, že nastavení ventilů topení odpovídá výkonovým požadavkům každé místnosti.
- Snížení nákladů na vytápění až o 15 % při správném seřízení.
- Rovnoměrné prohřátí všech radiátorů v domě bez ohledu na vzdálenost od kotle.
- Delší životnost oběhového čerpadla díky optimálnímu odporu v potrubí.
- Efektivnější reakce termoregulační hlavice na změny venkovních teplot.
Upozorňujeme, že zásahy do rozvodů topení a složitější vyvažování systému by měla provádět pouze osoba s odbornou způsobilostí. Postup nastavení průtoku na ventilu radiátoru vyžaduje znalost konkrétního typu ventilu a výpočet tepelných ztrát místností. Při dodržení správných postupů dosáhnete ideální teploty vody a průtoku v radiátoru, což prodlouží životnost vaší topné soustavy.
Technologie a typy ventilů pro regulaci průtoku
Výběr vhodného ventilu určuje, jak efektivně probíhá regulace průtoku topení ve vašem domě. Správné nastavení ventilů topení přímo ovlivňuje tepelnou pohodu a spotřebu energie.
Termostatické ventily
Každý standardní termostatický ventil reaguje na teplotu okolního vzduchu a upravuje průtok vody v radiátoru tak, aby udržel požadovaný tepelný komfort. Při tlaku v rozmezí 0,1 až 0,6 bar zajišťuje plynulou regulaci. Pokud instalujete termoregulační hlavice, získáte přesnější kontrolu nad teplotou v jednotlivých místnostech bez nutnosti neustálého ručního nastavování.
Ventily s přednastavením
Tento typ prvku umožňuje hydraulické vyvažování soustavy, což je klíčové pro rovnoměrné vytápění všech místností. Ventil s přednastavením zajišťuje automatické vyvážení průtoku, čímž eliminuje časté chyby při nastavování průtoku radiátoru topení. Tímto způsobem efektivně zabráníte situacím, kdy radiátory v blízkosti kotle topí příliš a ty vzdálené zůstávají studené.
Servopohony a dálkové ovládání
Moderní automatizace a dálkové ovládání průtoku využívají elektronický servopohon, který nahrazuje manuální hlavici. Tento systém umožňuje bezdrátové řízení teploty až v 16 nezávislých zónách prostřednictvím centrální jednotky.
| Typ ventilu | Hlavní funkce | Vhodné použití |
|---|---|---|
| Termostatický | Regulace podle teploty vzduchu | Běžné obytné místnosti |
| S přednastavením | Hydraulické vyvážení systému | Víceokruhové systémy |
| Servopohon | Dálkové ovládání a zónová regulace | Inteligentní domy |
Odborná rada: Při práci na otopné soustavě pamatujte, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí, aby nedošlo k poškození systému nebo úniku vody.
Časté chyby a jak se jim vyhnout při nastavování průtoku
Při ladění otopné soustavy se vyvarujte postupů, které narušují rovnoměrné šíření tepla v objektu. Časté chyby při nastavování průtoku radiátoru topení pramení z podcenění technických parametrů ventilu, velikosti radiátoru a vlivu okolní teploty na čidlo hlavice.
Otáčení hlavice po nastavení
Termostatická hlavice reaguje na teplotu místnosti a automaticky upravuje přítok vody. Pokud po provedeném nastavení průtoku hlavicí neustále otáčíte, vyvoláváte v systému nestabilitu. Neustálé mechanické ovlivňování ventilu brání ustálení průtoku vody v radiátoru. Správně nastavená termoregulační hlavice by měla zůstat v ideální poloze, aby systém mohl efektivně regulovat průtok topení podle aktuálních tepelných ztrát v místnosti. Po nalezení optimální polohy, ideálně v situaci bez tepelných zisků, se s hlavicí již nemá otáčet.
Nesprávné odhady hodnot průtoku
Mnoho uživatelů tápe v tom, co znamenají čísla na ventilu radiátoru a jak je nastavit pro dosažení tepelné pohody. Odhadování průtoku bez znalosti výkonu radiátoru vede k přetápění nebo naopak k nedostatečnému vytápění místnosti. Optimální hodnota průtoku na radiátoru závisí na dimenzi otopného tělesa, jeho výkonu a celkové délce potrubí. Vždy vycházejte z projektové dokumentace a tabulek výrobce, nikoliv z náhodného nastavení ventilů topení. Například u ventilů RA-N DN15 odpovídají hodnoty na seřizovacím kroužku výkonu od 200 W (poloha 1) až po 2100 W (poloha 7), při tlakové ztrátě 10 kPa.
Ignorování hydraulické nerovnováhy
Hydraulická nerovnováha způsobuje, že radiátory nejblíže zdroji tepla topí příliš a ty vzdálené zůstávají studené. Pokud neprovedete vyvážení topení, čerpadlo zbytečně přetěžujete, což zvyšuje spotřebu energie a negativně ovlivňuje životnost topného systému. Pro dosažení rovnováhy je nutné zajistit správný průtok vody v radiátoru pomocí ventilů s přednastavením, které pracují v provozním rozsahu 0,1 až 0,6 bar.
- Provádějte hydraulické vyvažování vždy při ustáleném provozu kotle a bez vnějších tepelných zisků.
- Sledujte teplotní spád mezi přívodním a vratným potrubím, ideálně při projektovaném rozdílu Δt = 20 °C.
- Používejte ventily s přednastavením pro přesnou regulaci průtoku podle výkonu radiátoru.
- U nejteplejších radiátorů proveďte experimentální snížení průtoku, čímž zvýšíte dostupný výkon pro chladnější místnosti.
Odborná rada: Zásahy do rozvodů topení a hlavní regulace smí provádět pouze osoba s odbornou způsobilostí, aby nedošlo k poškození systému nebo vzniku havárie.
Dopad nastavení průtoku na životnost topného systému
Správné hydraulické vyvažování přímo ovlivňuje celkovou životnost topného systému a jeho komponent. Přesné nastavení ventilů topení zamezuje zbytečnému přečerpávání vody v okruhu, čímž snižuje energetickou náročnost provozu a mechanické namáhání oběhových čerpadel. Nadměrný průtok vody v radiátoru totiž vede k vyššímu opotřebení těsnění v regulačních prvcích a zvyšuje riziko kavitace v čerpadlech.
Vliv regulace na údržbu systému
Pravidelná údržba topení je méně náročná, pokud je průtok vody v radiátoru optimálně rozložen podle projektových hodnot. Správná regulace průtoku topení snižuje mechanické namáhání komponent a eliminuje hluk způsobený vysokou rychlostí proudění média, která při nevhodném nastavení překračuje doporučené limity. Termoregulační hlavice díky vyvážení pracují v ideálním pracovním rozsahu a servopohony topení nejsou přetěžovány neustálou korekcí průtoku kvůli hydraulické nerovnováze. Aplikací správného postupu nastavení průtoku na ventilu radiátoru dosáhnete nejen tepelné pohody, ale také prodloužíte servisní intervaly všech důležitých částí otopné soustavy.
| Komponenta | Vliv správného nastavení | Důsledek špatného průtoku |
|---|---|---|
| Oběhové čerpadlo | Snížení otáček a odběru energie | Vyšší opotřebení ložisek |
| Termostatický ventil | Stabilní zdvih a přesná regulace | Rychlejší degradace těsnění |
| Radiátor | Rovnoměrné prohřátí plochy | Hluk a lokální přetápění |
Odborná rada: Pamatujte, že zásahy do rozvodů topení a instalace prvků pro hydraulické vyvažování smí provádět pouze osoba s odbornou způsobilostí. Pro systémy s kotelnou se u běžných radiátorů doporučuje pracovat s tlakovou ztrátou cca 0,1 bar a teplotním spádem Δt = 20 °C, což zajistí dlouhodobou stabilitu celého systému.
Údržba a kontrola nastavení průtoku radiátoru
Pravidelná údržba topení zajišťuje správnou funkci ventilů a dlouhodobou efektivitu otopné soustavy. Doporučuji provádět kontrolu průtoku vody v radiátoru alespoň jednou ročně před zahájením topné sezóny.
Kontrola těsnosti a čistoty ventilů
Ventily topení vyžadují pravidelnou vizuální kontrolu, zda kolem kuželky nebo ucpávky neuniká topná voda. Pokud zaznamenáte stopy koroze nebo vlhkosti, je nutné zajistit odborný servis, neboť zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí. Čistota vnější části ventilu a termoregulační hlavice zabraňuje zasekávání vnitřního mechanismu. Čistý povrch ventilu navíc umožňuje snadnější manipulaci při úpravě průtoku vody v radiátoru.
Testování a úprava nastavení průtoku
Správná regulace průtoku topení závisí na přesném nastavení ventilů s přednastavením, které ovlivňuje hydraulické vyvažování celého objektu. Pokud radiátor netopí rovnoměrně, postupujte následovně:
- Demontáž hlavice – odšroubujte termoregulační hlavici pro odkrytí ventilové vložky.
- Ověření polohy – zkontrolujte aktuální hodnotu na stupnici ventilu podle projektové dokumentace.
- Korekce průtoku – pomocí klíče nastavte ventil na požadovanou hodnotu dle tabulky výrobce.
- Zpětná montáž – nasaďte hlavici zpět a ověřte její správné dosednutí na ventil.
Při tomto postavení průtoku na ventilu radiátoru vždy dbejte na to, abyste nepoškodili těsnění uvnitř tělesa.
Časté dotazy (FAQ)
Otázka: Jak správně nastavit průtok radiátoru?
Nastavte průtok podle velikosti radiátoru a plochy místnosti, obvykle 4 – 5 l/h pro 10 – 15 m². Sejměte hlavici, nastavte seřizovací kroužek a zajistěte polohu bez dalšího otáčení.
Otázka: Kolik stupňů je 2 na radiátoru?
Hodnota 2 na termoregulační hlavici odpovídá přibližně teplotě 20 °C v místnosti.
Otázka: Co znamenají čísla na radiátoru?
Čísla na hlavici indikují orientační teplotu místnosti, například 1 = 16 °C, 3 = 22 °C, N = maximální průtok vody v radiátoru.
Otázka: Jaká je optimální teplota vody v radiátorech?
Optimální teplota vody v radiátorech je obvykle nastavena tak, aby teplotní spád mezi přívodem a zpátečkou činil cca 20 °C.
Otázka: Proč je důležité správně nastavit průtok na radiátoru?
Správné nastavení zajišťuje rovnoměrné vytápění, snižuje přetápění místností a šetří náklady na energie.
Otázka: Jak vyvážit průtoky všech radiátorů v bytě?
Provádí se hydraulické vyvažování ventilů, nastavení přednastavení a kontrola průtoků jednotlivých větví otopné soustavy.
Otázka: Jak upravit průtok topení v radiátoru?
Sejměte hlavici, otočte seřizovací kroužek na požadovanou hodnotu dle tabulek výrobce a poté hlavici nasaďte zpět.
Otázka: Jak funguje regulace průtoku vody v topném systému?
Termostatický ventil mění zdvih kuželky podle okolní teploty vzduchu a tím přímo ovlivňuje průtok teplé vody otopným tělesem.
Otázka: Jak zjistit správný průtok vody do radiátoru?
Využijte projektovou dokumentaci otopné soustavy nebo dodržujte doporučené hodnoty průtoku dle tepelné ztráty dané místnosti.
Otázka: Jak nastavit termostatický ventil pro správný průtok?
Nastavte ventil podle vypočítaných hodnot, obvykle 4 – 5 l/h pro běžné místnosti, a hlavici po instalaci dále neotáčejte.
Otázka: Jaká čísla znamenají teplotu na radiátorovém ventilu?
Čísla jsou orientační a odpovídají přibližným teplotám, např. 1 = 16 °C, 2 = 20 °C, 3 = 22 °C a N = maximální průtok.
Otázka: Jaká je ideální teplota vody a průtok v radiátoru?
Ideální teplota vody odpovídá teplotnímu spádu 20 °C, přičemž průtok pro plochu 10 – 15 m² činí zhruba 4 – 5 l/h.
Otázka: Jak nastavit průtok na ventilu topení Radik?
Podle velikosti tělesa se nastaví průtok na ventilu Radik dle technických tabulek výrobce, většinou 4 – 5 l/h pro střední plochu.
Otázka: Jak regulovat průtok vody v topení pomocí ventilu?
Otočením seřizovacího kroužku na těle ventilu změníte vnitřní průřez, čímž přímo ovlivníte množství vody proudící do radiátoru.
Otázka: Jaké jsou chyby při nastavování průtoku radiátoru topení?
Typickou chybou je neotáčení hlavice po nastavení, nesprávný odhad průtoku bez tabulek a ignorování nutnosti vyvážení topení v celém systému.
Upozornění: Zásahy do rozvodů a hydraulické vyvažování smí provádět pouze osoba s odbornou způsobilostí.
