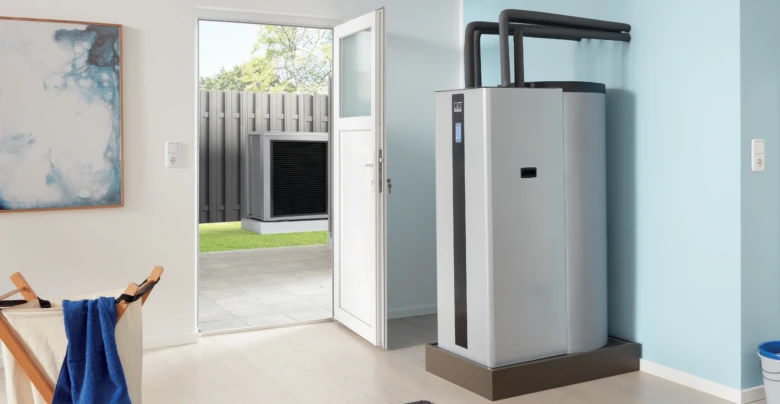

Tepelné čerpadlo vzduch-voda odebírá energii z venkovního vzduchu a pomocí chladivového okruhu ji převádí na teplo pro vytápění interiéru či ohřev užitkové vody. Účinnost tepelného čerpadla přímo závisí na rozdílu mezi venkovní teplotou a požadovanou teplotou výstupní vody do topného systému. Správná instalace zařízení zajistí efektivní provoz i při mrazivých dnech, kdy je nutné efektivně využít fyzikální princip změny skupenství chladiva.
📝 Ve zkratce
- Tepelné čerpadlo vzduch-voda získává až 75 % energie z okolního vzduchu a 25 % dodává z elektřiny.
- Efektivní provoz je možný až do venkovních teplot – 15 °C, některé zdroje uvádějí až – 20 °C.
- Pracovní médium (chladivo) mění skupenství v uzavřeném okruhu pod tlakem expanzního ventilu a kompresoru.
- Teplota výstupní vody v topném systému dosahuje přibližně 50 °C.
- Moderní čerpadla využívají invertorovou technologii pro úsporný provoz a záruka některých značek je až 10 let.
Jak tepelné čerpadlo vzduch-voda přenáší teplo z okolního vzduchu?
Tepelné čerpadlo vzduch-voda získává až 75 % energie z okolního vzduchu, kterou následně využívá k vytápění objektu a ohřevu teplé vody. Celý proces funguje jako obrácená lednička, kdy zařízení odebírá teplo z venkovního prostředí a pomocí kompresoru jej zvyšuje na teplotu potřebnou pro otopnou soustavu.
Hlavní body fungování:
- Energie se čerpá z venkovního vzduchu i při teplotách pod nulou.
- Uzavřený okruh chladiva zajišťuje přenos tepla mezi venkovní a vnitřní jednotkou.
- Změna skupenství chladiva umožňuje efektivní přenos tepelné energie.
Jak tepelné čerpadlo vzduch-voda získává energii z okolního vzduchu?
Základní princip tepelného čerpadla vzduch voda spočívá v odběru nízkopotenciálního tepla z venkovního vzduchu. Ventilátor vhání vzduch na výparník tepelného čerpadla, ve kterém proudí chladivo s velmi nízkým bodem varu. I při venkovních teplotách kolem – 15 °C dokáže toto chladivo absorbovat teplo z okolního vzduchu a začít se odpařovat. Výparník tepelného čerpadla tak představuje klíčový prvek, kde dochází k prvotnímu přenosu tepelné energie do systému. Účinnost tepelného čerpadla přímo závisí na teplotním rozdílu mezi venkovním vzduchem a chladivem. Čím je venkovní teplota vyšší, tím méně práce musí vykonat kompresor tepelného čerpadla pro dosažení požadované teploty výstupní vody. Správná instalace tepelného čerpadla s ohledem na proudění vzduchu je zásadní pro zachování vysokého topného faktoru v zimních měsících.
Jak funguje změna skupenství chladiva v tepelném čerpadle?
Pracovní médium neustále koluje v uzavřeném okruhu a mění své skupenství, což je fyzikální základ celého procesu. Ve výparníku se chladivo při nízkém tlaku mění z kapaliny na plyn a absorbuje teplo. Následně kompresor tepelného čerpadla prudce stlačí plynné chladivo, čímž se jeho tlak i teplota výrazně zvýší. Takto zahřáté médium putuje do kondenzátoru, kde předává teplo topné vodě a opět kondenzuje na kapalinu. Po průchodu expanzním ventilem tlak klesne a celý cyklus se opakuje. Tento princip tepelného čerpadla zajišťuje, že i z chladného vzduchu získáme dostatek energie pro vytápění. Upozorňuji, že jakékoliv zásahy do chladivového okruhu smí provádět pouze certifikovaný servisní technik s příslušnou odbornou způsobilostí, jelikož jde o hermeticky uzavřený systém.
Hlavní části a jejich funkce v tepelném čerpadle vzduch-voda
Pochopení toho, jak funguje tepelné čerpadlo vzduch-voda, vyžaduje znalost uzavřeného chladivového okruhu. Ten tvoří čtyři základní komponenty, které neustále mění skupenství a tlak chladiva pro efektivní přenos energie.
- Výparník: zajišťuje počáteční odběr tepla z okolního vzduchu.
- Kompresor tepelného čerpadla: zvyšuje energetický potenciál chladiva stlačením.
- Kondenzátor: předává získané teplo do topné vody v objektu.
- Expanzní ventil: uzavírá cyklus snížením tlaku chladiva.
Funkce výparníku při nízkých teplotách okolního vzduchu
Výparník funguje jako tepelný výměník, který odebírá teplo z okolního vzduchu i při venkovní teplotě – 15 °C. Uvnitř výparníku koluje chladivo s velmi nízkým bodem varu, které se vlivem přijatého tepla mění z kapaliny na plyn. Kvalitní výparník tepelného čerpadla je klíčový pro přenos tepla i v zimním období. Tento princip tepelného čerpadla vzduch voda umožňuje provoz systému i v náročných klimatických podmínkách.
Role kompresoru ve zvýšení teploty chladiva
Kompresor tepelného čerpadla nasává plynné chladivo z výparníku a stlačuje jej na vysoký tlak. Během tohoto fyzikálního procesu dochází k prudkému nárůstu teploty chladiva až na cca 50 °C. Zvýšená teplota výstupní vody je přímo závislá na výkonu tohoto zařízení. Kompresor tak představuje srdce systému, které určuje, jaká je účinnost tepelného čerpadla vzduch-voda při vytápění budovy.
Funkce expanzního ventilu v regulaci tlaku chladiva
Expanzní ventil snižuje tlak kapalného chladiva před jeho opětovným vstupem do výparníku. Po průchodu ventilem prudce klesá tlak i teplota chladiva, což umožňuje opětovné odpařování a sběr energie z venkovního prostředí. Stabilní regulace tlaku je nezbytná pro správný chod celého systému a dlouhou životnost tepelného čerpadla. Správně nastavená tepelné čerpadlo instalace vždy zahrnuje kontrolu těchto komponent.
Teplotní a tlakové parametry provozu tepelného čerpadla vzduch-voda
Tepelná čerpadla vzduch-voda využívají termodynamické procesy ke změně skupenství chladiva, čímž zajišťují vytápění objektu i při nízkých venkovních teplotách. Pochopení toho, jak funguje tepelné čerpadlo vzduch-voda, vyžaduje znalost vazeb mezi tlakem, teplotou a efektivním přenosem energie v uzavřeném okruhu.
Provozní teploty a limity tepelných čerpadel vzduch-voda
Základní princip tepelného čerpadla vzduch voda spočívá v odběru nízkopotenciálního tepla z venkovního vzduchu. Standardní tepelná čerpadla vzduch-voda jsou navržena pro efektivní provoz při teplotě okolního vzduchu do -15 °C, přičemž pokročilé jednotky zachovávají funkčnost až do -20 °C. Při těchto extrémních mrazech však klesá účinnost tepelného čerpadla, což může vyžadovat sepnutí doplňkového elektrického zdroje. Běžná výstupní teplota topné vody dosahuje přibližně 50 °C, což postačuje pro provoz nízkoteplotních radiátorů nebo podlahového vytápění. Při návrhu systému je klíčová správná tepelná čerpadlo instalace s ohledem na klimatickou oblast a tepelné ztráty objektu.
| Venkovní teplota | Výstupní teplota vody | Efektivita provozu |
|---|---|---|
| +7 °C | 35 °C | Vysoká (COP 4+) |
| -7 °C | 45 °C | Střední (COP 2,5) |
| -15 °C | 50 °C | Nízká (nutný bivalentní zdroj) |
Řízení tlaku a teploty chladiva expanzním ventilem a kompresorem
Expanzní ventil hraje zásadní roli při regulaci tlaku kapalného chladiva před vstupem do výparníku tepelného čerpadla. Zde dochází k poklesu tlaku, který umožní chladivu odpařit se i při nízkých venkovních teplotách. Následně kompresor tepelného čerpadla nasává plynné chladivo a zvyšuje jeho tlak, čímž dochází k výraznému nárůstu teploty. Tento proces stlačení je nezbytný pro dosažení potřebné teploty výstupní vody, která následně předává energii do otopné soustavy přes výměník. Správná součinnost těchto komponent určuje celkovou stabilitu a životnost tepelného čerpadla. Upozorňujeme, že veškeré zásahy do chladivového okruhu smí provádět pouze osoba s příslušnou odbornou certifikací, neboť jde o uzavřený systém s vysokým tlakem.
Instalace a umístění venkovní jednotky tepelného čerpadla
Správná instalace venkovní jednotky je klíčová pro dodržení principu tepelného čerpadla vzduch voda a zajištění vysoké účinnosti tepelného čerpadla. Venkovní jednotka vyžaduje volný prostor pro bezproblémovou cirkulaci vzduchu, aby výparník tepelného čerpadla mohl efektivně odebírat energii z okolního prostředí. Na rozdíl od zemních kolektorů nevyžaduje instalace tepelného čerpadla vzduch-voda žádné náročné zemní práce. Kompresor tepelného čerpadla musí být umístěn na stabilním podkladu, ideálně na betonové patky nebo antivibrační konzole, které zamezí přenosu hluku do konstrukce domu.
Při plánování umístění dodržujte následující technické zásady:
- Odstup od stěny budovy ponechte minimálně 30 až 50 centimetrů pro zajištění nasávání vzduchu.
- Přední část jednotky musí mít volný prostor alespoň 3 metry pro volný výfuk ochlazeného vzduchu.
- Umístěte zařízení na závětrnou stranu, abyste předešli zamrzání lamel výparníku při silném náporu větru.
- Zajistěte snadný přístup pro servisní údržbu tepelného čerpadla, zejména pro kontrolu chladivového okruhu.
Odborná rada: Pamatujte, že veškerá elektroinstalace a zásahy do okruhu chladiva vyžadují certifikovaného odborníka s příslušným oprávněním.
Údržba a životnost tepelných čerpadel vzduch-voda
Pravidelná údržba tepelného čerpadla zásadně ovlivňuje jeho celkovou účinnost a prodlužuje provozní spolehlivost. Průměrná životnost tepelného čerpadla vzduch-voda se pohybuje v rozmezí 15 až 20 let, pokud dodržujete doporučené servisní intervaly. I když chápete, jak funguje tepelné čerpadlo vzduch-voda, samotné technické zásahy do chladicího okruhu vždy svěřte certifikované osobě.
Doporučené úkony pro dlouhou životnost
- Kontrola chladiva – servisní technik musí prověřit těsnost okruhu a množství provozní látky pro správný princip tepelného čerpadla vzduch-voda.
- Čištění výparníku – pravidelné odstraňování nečistot z lamel výparníku tepelného čerpadla zajišťuje optimální proudění vzduchu a efektivní předávání tepla.
- Inspekce kompresoru – odborník kontroluje vibrace a hlučnost, které indikují stav kompresoru tepelného čerpadla a jeho mechanické opotřebení.
- Ověření regulace – revize softwarového nastavení optimalizuje teplotu výstupní vody vzhledem k venkovním podmínkám.
Odborná rada: Nezanedbávejte každoroční servisní prohlídku před začátkem topné sezóny, která včas odhalí drobné závady a zajistí vysokou účinnost tepelného čerpadla po celou zimu.
Časté dotazy o principu fungování tepelného čerpadla vzduch-voda
Tepelné čerpadlo vzduch-voda získává energii z okolního vzduchu přes výparník tepelného čerpadla, kde se nízkotlaké chladivo odpařuje. Kompresor tepelného čerpadla následně plynné chladivo stlačí, čímž prudce zvýší jeho teplotu pro ohřev otopné soustavy. Účinnost tepelného čerpadla vzduch-voda dosahuje úrovně, kdy přibližně 75 % energie pochází z okolního prostředí a pouze 25 % z elektrické sítě. Instalace nevyžaduje plošné zemní práce, postačí prostor pro volnou cirkulaci vzduchu kolem venkovní jednotky.
Otázka: Jak tepelné čerpadlo vzduch-voda získává teplo z okolního vzduchu?
Přes expanzní ventil se snižuje tlak chladiva, což umožňuje odebrat teplo z okolního vzduchu i při teplotách až – 15 °C.
Otázka: Do jakých venkovních teplot může tepelné čerpadlo vzduch-voda efektivně fungovat?
Efektivní provoz je možný až do – 15 °C, některé moderní modely zvládají spolehlivý chod až do – 20 °C.
Otázka: Jaká je typická výstupní teplota topné vody z tepelného čerpadla vzduch-voda?
Teplota výstupní vody dosahuje standardně 50 °C, což je dostatečná hodnota pro většinu otopných systémů včetně radiátorů.
Otázka: Co je úkolem kompresoru v tepelném čerpadle?
Kompresor stlačuje plynné chladivo, čímž zvyšuje jeho teplotu až na cca 50 °C pro potřeby vytápění.
Otázka: Jaký je hlavní princip změny skupenství pracovního média?
Chladivo mění skupenství z kapalného na plynné v nízkotlaké části a zpět v části vysokotlaké, čímž efektivně přenáší tepelnou energii.
Otázka: Jak se starat o tepelné čerpadlo vzduch-voda pro dlouhou životnost?
Pravidelná údržba zahrnuje kontrolu chladiva a čištění výparníku, odborný servis doporučuji provádět každé 2 roky.
Otázka: Jaký je význam expanzního ventilu v tepelném čerpadle?
Expanzní ventil snižuje tlak a teplotu chladiva, což umožňuje odebírat teplo z okolního vzduchu i v chladnějším počasí.
Otázka: Může tepelné čerpadlo vzduch-voda pracovat při velmi nízkých teplotách?
Ano, většina modelů pracuje až do – 15 °C, některé až do – 20 °C, nicméně s klesající teplotou klesá topný výkon.
Otázka: Jaká je průměrná životnost tepelného čerpadla vzduch-voda?
Životnost zařízení se pohybuje průměrně mezi 15 a 20 lety při správné údržbě a pravidelném servisu.
Otázka: Je instalace tepelného čerpadla vzduch-voda náročná?
Instalace nevyžaduje žádné zemní práce, venkovní jednotka potřebuje pouze volný prostor pro cirkulaci vzduchu a servisní přístup.
Otázka: Jaký podíl energie tepelné čerpadlo získává z elektřiny?
Pouze 25 % energie čerpadlo odebírá z elektřiny, zbývajících 75 % získává zdarma z okolního vzduchu.
Otázka: Jak ovlivňuje teplotu okolního vzduchu výkon tepelného čerpadla?
S klesající venkovní teplotou klesá i účinnost a výkon čerpadla, proto je efektivní provoz omezen do – 15 °C.
Otázka: Jak se tepelné čerpadlo vzduch-voda liší od čerpadla země-voda?
Vzduch-voda využívá teplo z venkovního vzduchu, zatímco země-voda čerpá teplo uložené v zemi, což zajišťuje vyšší stabilitu výkonu.
Otázka: Jaká chladiva se používají v tepelných čerpadlech vzduch-voda?
Používají se moderní ekologická chladiva jako R32, R290 (propan) nebo CO2 s nízkým dopadem na životní prostředí.
Otázka: Jak funguje ohřev teplé vody tepelným čerpadlem?
Ohřev probíhá v kondenzátoru, kde se stlačené horké chladivo ochladí a předá své teplo do vody v topném systému.
Upozornění: Veškeré zásahy do elektroinstalace a chladivových okruhů smí provádět pouze osoba s příslušnou odbornou způsobilostí.
