Tesařské spoje a spojování trámů: průvodce technikami a materiály

Kvalitní tesařské spoje tvoří základ každé stabilní dřevostavby, od zastřešení zahradní pergoly až po složité krovy rodinných domů. Správná volba mezi tradičními tesařskými spoji a moderními ocelovými prvky rozhoduje o celkové pevnosti konstrukce i její životnosti v exteriéru. Tento přehled vám poskytne praktický návod pro výběr vhodné techniky spojování trámů, abyste předešli nežádoucímu kroucení a svěšování nosných prvků.

Základní typy tesařských spojů a jejich charakteristika

Základní tesařské spoje pro spojování trámů představují osvědčené metody, které zajišťují stabilitu dřevěných konstrukcí bez nutnosti nadměrného používání kovových spojů trámů. Mezi nejčastější techniky patří čep a dlab, přeplátování, rybinový spoj, pokosový spoj, štěpování, kampování, osedlání a zadrápnutí. Výběr konkrétního spoje závisí na směru působení sil a požadované tuhosti konstrukce.

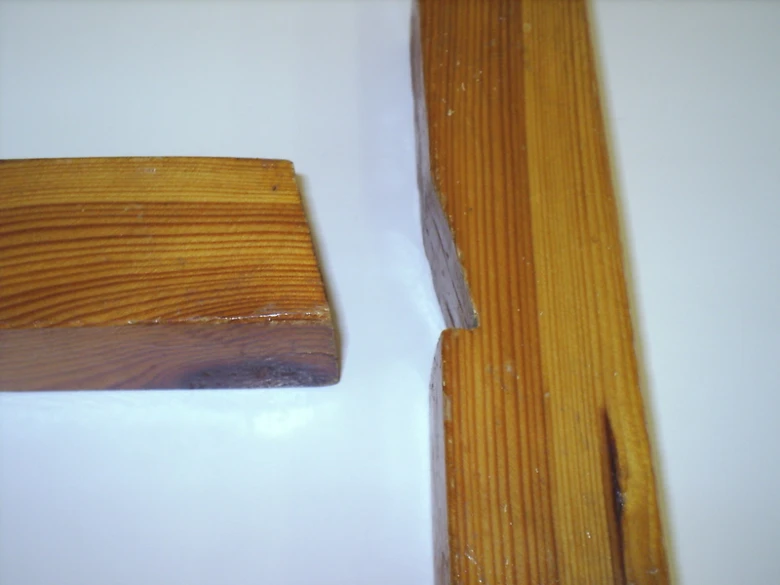

Jak spojit dva trámy k sobě pomocí čepu a dlabu

Spojení čep a dlab patří mezi nejpevnější základní tesařské spoje používané pro spojování trámů. Při výrobě čepu dodržujte pravidlo, kdy jeho šířka odpovídá přibližně 1/3 šířky trámu, zatímco délka čepu by měla být 1/4 až 1/2 výšky trámu. Dlab musí být vždy o 10 mm hlubší než samotný čep, aby se zajistilo dostatečné místo pro lepidlo nebo případné nečistoty a čep dosedl na plochu. Klíčem k úspěchu je orientace řezu, protože dlab nesmí být nikdy vyřezán napříč vláknům, jinak hrozí rozštípnutí dřeva v místě namáhání. Tento spoj je ideální pro rámy a konstrukce, kde je vyžadována vysoká pevnost spoje. Ačkoliv moderní tesařské spoje často využívají spojování trámů vruty, tradiční čep a dlab stále tvoří základní kámen řemeslné kvality.

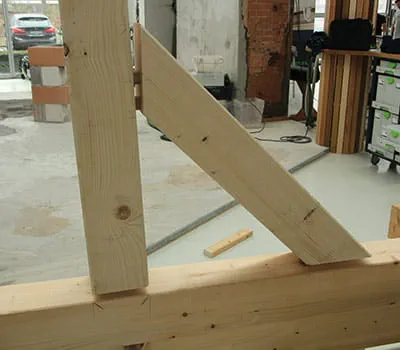

Jak spojit tři trámy – speciální tesařské spoje

Spojování tří trámů v jednom uzlu vyžaduje specifické techniky, jako jsou rybinový spoj nebo pokosový spoj, které zaručují stabilitu pod různými úhly. Rybinový spoj díky svému tvaru brání rozpojení trámů v tahu, což oceníte zejména u konstrukcí vystavených povětrnostním vlivům. Pokud stavíte pergolu, tesařské spoje typu pokos zajišťují čistý vzhled rohů a zároveň umožňují rovnoměrné rozložení zatížení mezi jednotlivé prvky. Pro dosažení maximální tuhosti u tří trámů je nutné přesné lícování dřevěných ploch. V případech, kdy konstrukce vyžaduje vyšší nosnost, lze tyto tesařské spoje doplnit o kovové spojovací prvky, které zajistí dlouhodobou bezpečnost. Odborná rada: Při práci s masivním dřevem vždy počítejte s přirozenou dilatací materiálu, aby nedošlo k prasknutí spoje vlivem změn vlhkosti.

Jak provést čep a dlab – tradiční spojování trámů

Tradiční spoj na čep a dlab patří mezi základní tesařské spoje, které zajišťují vysokou pevnost konstrukce bez nutnosti používat kovové spoje trámů. Pro dosažení maximální stability musí mít čep šířku odpovídající 1/3 šířky trámu. Délka čepu by se měla pohybovat v rozmezí 1/4 až 1/2 výšky trámu, aby spoj odolal namáhání v ohybu. Dlab vždy vytvořte o 10 mm hlubší, než je délka čepu, což umožní prostor pro případné zbytky dřevěných vláken a zajistí správné dosednutí ploch. Dlab nikdy neřežte napříč vláknům, aby nedošlo k oslabení materiálu a štípání dřeva. Tento postup spojování dřevěných trámů vychází z osvědčených tesařských standardů.

Postup spojování dřevěných trámů krok za krokem

1. Rýsování spoje – na oba konce trámů naneste přesné rozměry pomocí úhelníku, pokosníku a měkké tesařské tužky, přičemž správné linie označte křížkem a chybné vlnovkou.
2. Upnutí materiálu – trámy pevně zafixujte k hoblici pomocí svěrek, aby se zabránilo nežádoucímu pohybu při řezání nebo dlabání dlátem.
3. Vyřezání čepu – pomocí ruční pily nebo mechanizované pily odstraňte přebytečné dřevo podél rýsovacích čar, přičemž dbejte na dodržení kolmosti řezu.
4. Vydlabání otvoru – dlab vysekejte ostrými dláty postupně z obou stran, přičemž dbejte na to, aby dlab nebyl veden napříč vláknům materiálu.
5. Sestavení spoje – po očištění ploch čep i dlab spojte, případně jemně doladěte rašplí či pilníkem, a zajistěte dřevěným kolíkem pro fixaci vzájemné polohy.

Odborná rada: Při práci platí pravidlo dvakrát měř, jednou řež. Časté chyby při spojování trámů vznikají zejména nepřesným rýsováním, které vede k vůlím ve spoji a následné ztrátě statické stability. Pokud potřebujete realizovat tesařské spoje na pergole, vždy zvolte techniku odpovídající budoucímu zatížení konstrukce. Upozorňuji, že zásahy do nosných rozvodů a konstrukcí smí provádět pouze osoba s odbornou způsobilostí; tento text slouží pouze jako informační návod.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Moderní metody a materiály pro spojování trámů

Moderní metody tesařského spojování trámů dnes často upřednostňují efektivitu a vysokou nosnost před tradičními tesařskými spoji. Zatímco dlab a čep vyžadují značnou zručnost, kovové spoje trámů umožňují rychlou montáž i laikům. Čím nejlépe spojit trámy k sobě při zachování konstrukční stability? Odpovědí jsou systémové prvky, jako jsou úhelníky, svorníky či moderní ploché kolíky.

Technologie frézování a montáže

Pro dosažení maximální přesnosti se dnes využívá strojní frézování. Stroje Domino XL a DF 700 dovolují vytvořit přesné otvory pro ploché kolíky, které nahrazují složité tradiční čepové spoje. Tato metoda zajistí pevné spojení dřeva bez nutnosti viditelných šroubů, což oceníte zejména u pohledových konstrukcí.

Při práci s vruty dbejte na správný postup, abyste předešli praskání dřeva. Jak spojovat trámy pomocí vrutů správně? Vždy předvrtejte vodicí otvor o průměru 0,7 až 0,8 násobku průměru dříku vrutu.

• Kovové spojky nahrazují tradiční čepové spoje a zrychlují výstavbu.
• Ploché kolíky umožňují rychlou montáž a vysokou estetickou čistotu spoje.
• Svorníky zajišťují vysokou tahovou pevnost u namáhaných spojů trámů.

Odborná rada: Při použití kovových spojek pamatujte na jejich vyšší tepelnou vodivost, která může v exteriéru způsobovat kondenzaci vlhkosti kolem vrutu. Upozorňuji, že zásahy do nosných konstrukcí a složitější tesařské spoje smí provádět pouze osoba s odbornou způsobilostí. Nesprávně zvolený spojovací materiál může vést k degradaci dřeva v okolí kotvení vlivem koroze nebo lokálního přetížení vláken.

Příprava a měření trámů pro pevné spoje

Kvalitní návod na spojování dřevěných trámů v tesařství začíná vždy precizním měřením a přípravou materiálu. Pro dosažení těsných spojů potřebujete spolehlivé vybavení, které zajistí přesnost na milimetry. K základnímu měření délky trámů využijete skládací metr, zatímco pro určení hloubky dlabů či čepů je nezbytné posuvné měřidlo. Úhelník vám pomůže udržet pravý úhel při řezání čel, pokosník zase využijete u šikmých moderních tesařských spojů.

Při rýsování čar na povrch dřeva používejte výhradně měkkou tesařskou tužku, která vytvoří jasnou a dobře viditelnou stopu. Správné čáry označujte křížkem, zatímco chybné značte vlnovkou. Pro přenesení přesné hloubky drážky na více místech trámů se osvědčil rejsek, který zajistí identickou vzdálenost od hrany po celé délce. Aby bylo měření i následné řezání skutečně přesné, musí být dřevo pevně fixováno.

• Hoblice – zajistí stabilitu trámu během měření a značení.
• Svěrky – udrží trám v požadované pozici při opracování dlátem nebo pilou.
• Úhelník – zkontroluje rovinnost ploch před samotným spojením.

Pokud přemýšlíte, jak správně spojit dva dřevěné trámy, vždy si nejprve narýsujte osy spoje. I základní tesařské spoje pro spojování trámů vyžadují čisté rýsování, jinak bude spoj po sestavení vykazovat vůle. Při práci se vyhněte používání tupých nástrojů, které dřevěná vlákna spíše trhají než řežou. Správná příprava je základem pro pevné kovové spoje trámů i pro spoje tesařské, jako je pergola tesařské spoje, kde záleží na každém milimetru.

Odborná rada: Při rýsování vždy počítejte s šířkou řezu pily. Pokud vedete čáru přesně na rozměr, řezem uberete materiál a spoj nebude dostatečně těsný. Vždy rýsujte tak, aby čára zůstala na straně odpadu.

Statické zásady a příprava spojů

Při přípravě spojů pamatujte, že každý zářez oslabuje materiál a snižuje statickou pevnost konstrukce. Dřevo musí být bez vad, jako jsou suky nebo trhliny, které by mohly vést k prasknutí v místě spoje. U namáhaných trámů se dřevěné kolíky nahrazují ocelovými svorníky a spoje se zesilují kovovými spojkami. Pokud plánujete spojování trámů vruty, vždy předvrtejte otvory, abyste předešli rozštípnutí dřevěných vláken. Upozorňujeme, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí.

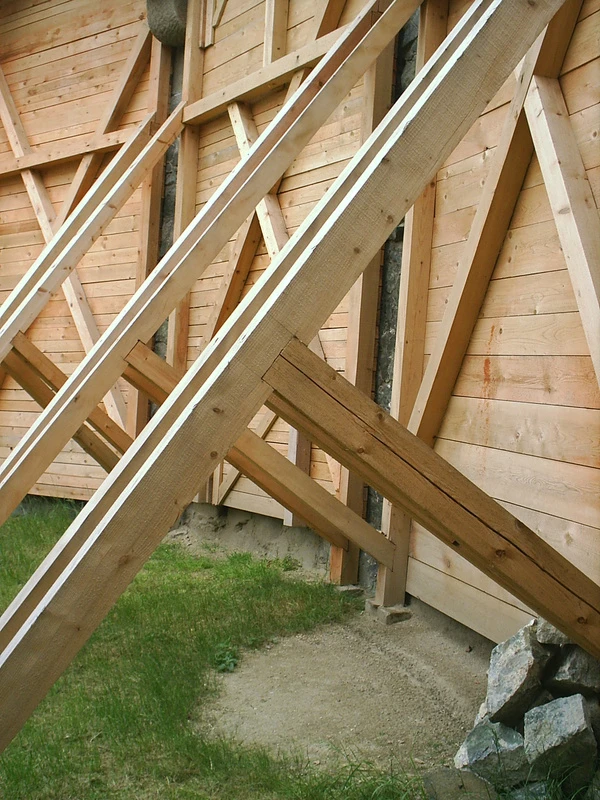

Statika a pevnost tesařských spojů

Každý zářez do dřevěného trámu přirozeně snižuje jeho průřez, čímž ovlivňuje celkovou statiku konstrukce. Při návrhu tesařských spojů proto musíte dbát na to, aby oslabení průřezu nepřesáhlo únosnost celého prvku. Základní tesařské spoje jako čep a dlab vyžadují precizní lícování, zatímco moderní tesařské spoje často využívají kovové spojky pro zvýšení tuhosti. Správně navržená pergola a její tesařské spoje vyžadují rovnováhu mezi estetickým vzhledem a mechanickou odolností.

Pevnost spoje zásadně ovlivňují doplňkové prvky, které přenášejí smykové síly:

• Příložky zvyšují pevnost spoje tím, že přenášejí tahové i tlakové namáhání mimo hlavní oslabené místo trámu.
• Svorníky zajišťují stabilitu spoje a zabraňují rozestoupení dřevěných prvků vlivem sesychání materiálu.
• Kovové spojky představují efektivní řešení, pokud potřebujete spojovat trámy pomocí vrutů přesně podle statického výpočtu.

Při dimenzování spojů platí přísná pravidla, neboť více svorníků na příliš malé délce nezvyšuje pevnost spoje, ale naopak jej dále oslabuje. Optimální délka příložky by měla odpovídat minimálně trojnásobku šířky trámu na každou stranu od místa napojení. Mezi časté chyby při spojování trámů a jak se jim vyhnout patří zejména nedostatečné dodržení vzdáleností od okrajů trámů, což vede k vylomení dřeva.

Tip: Pro maximální pevnost spoje rozmístěte svorníky v řadě za sebou s rozestupem minimálně 100 mm a dodržujte odstup od konců trámů alespoň 150 mm, aby nedošlo ke štípání vláken.

Pokud plánujete složitější konstrukce, jako je efektivní spojování tří dřevěných trámů dohromady, vždy vycházejte z projektové dokumentace. U nosných konstrukcí střech nebo krovů pamatujte, že zásahy do rozvodů a nosných prvků smí provádět pouze osoba s odbornou způsobilostí.

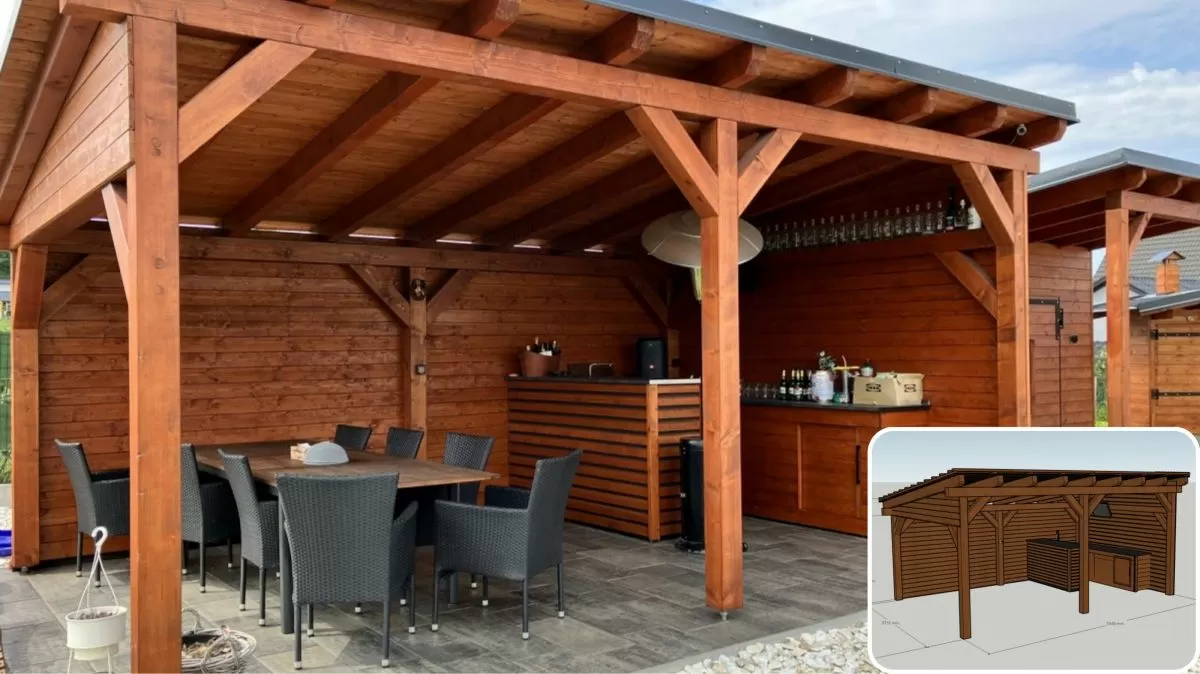

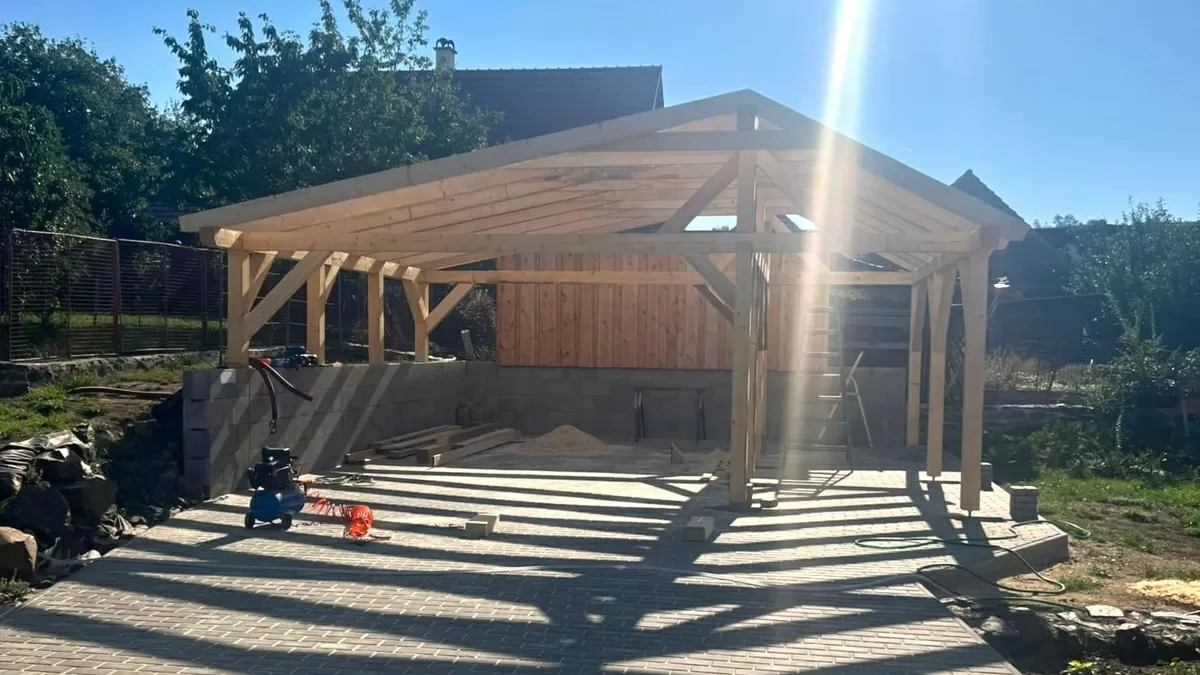

Estetika a použití tesařských spojů v praxi

Tesařské spoje plní kromě nosné funkce také zásadní estetickou roli, která definuje vzhled dřevěných konstrukcí. U viditelných prvků, jako jsou pergola, altán nebo srub, volba spoje přímo ovlivňuje výsledný vizuální dojem stavby. Zatímco tradiční tesařské spoje dodávají stavbě řemeslný ráz, moderní tesařské spoje se zaměřují na minimalistický vzhled bez rušivých prvků. Při hledání odpovědi na otázku, jaké tesařské spoje použít pro pergolu, doporučuji zvážit míru přiznání konstrukčních detailů.

Pokud preferujete čistý design, ploché kolíky představují ideální řešení, protože umožňují rychlou montáž a zároveň zajišťují čistý vzhled bez viditelných kovových hlavic. Pro frézování otvorů na tyto kolíky se využívají specializované frézky, jako jsou modely Domino XL nebo DF 700, které umožňují přesné nastavení hloubky a polohy spoje. Praktické tipy na tesařské spoje u pergol často zahrnují kombinaci skrytých čepů a dřevěných kolíků, které nenarušují texturu trámů.

• Viditelné spoje u kulatiny vyžadují přesné dlabání pro zachování přirozené linie dřeva, přičemž dlab nesmí být vyřezán napříč vláknům.
• Kovové spoje trámů jsou praktické, ale pro estetické účely je vhodné je zapustit pod úroveň povrchu nebo překrýt dřevěnými příložkami.
• Základní tesařské spoje jako přeplátování nabízejí rovnováhu mezi pevností a klasickým vzhledem, který je typický pro tradiční stavby.
• Spojování trámů vruty se hodí pro skryté fixace, kde nechcete narušit celistvost plochy, přičemž vruty musí být správně dimenzovány podle průřezu trámů.

Při návrhu konstrukce vždy sledujte odborné ukázky a fotografie realizovaných staveb, které vám pomohou vizualizovat, jak zvolený detail ovlivní celkovou estetiku vašeho projektu. Upozorňuji, že veškeré zásahy do nosných rozvodů a konstrukcí smí provádět pouze osoba s odbornou způsobilostí, neboť spoje přímo ovlivňují statickou stabilitu.

Odborná rada: Pro dosažení maximální estetiky u pergol kombinujte tradiční čepování s moderními skrytými spojovacími prostředky, které zajistí potřebnou pevnost bez nutnosti použití viditelných ocelových úhelníků.

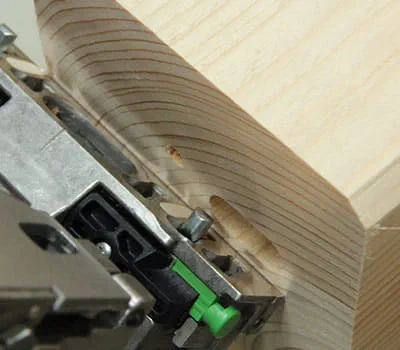

Jak frézovat spoje a používat ploché kolíky

Frézování spojů pomocí plochých kolíků představuje moderní tesařské spoje, které výrazně zrychlují práci při zachování vysoké pevnosti konstrukce. Tento postup spojování dřevěných trámů krok za krokem využívá stroje Domino XL nebo DF 700 pro dosažení maximální přesnosti.

Příprava frézky a dřeva

Při práci se stroji Domino XL či DF 700 zajistěte nejprve pevné upevnění trámů na pracovní ploše pomocí truhlářských svěrek. Stabilní podklad je pro přesné frézování zásadní, aby nedošlo k odchylce nástroje. Zkontrolujte ostrost frézovacího vrtáku a správné usazení dorazů na těle stroje, které definují základní tesařské spoje pro pergolu.

Nastavení hloubky a polohy frézování

Nastavení hloubky frézování provádějte podle délky zvoleného kolíku a tloušťky materiálu. U strojů Domino DF 700 volíte hloubku v krocích, přičemž standardně využíváte maximální dostupný dosah pro dosažení pevného spoje. Poloha frézování musí být vyměřena přesně na střed čela trámu, aby při spojování trámů vruty nebo kolíky nedocházelo k pnutí.

Frézování drážek pro kolíky

1. Přiložení stroje – přitlačte čelní desku frézky pevně k hraně trámu a vyrovnejte ji podle rysky.
2. Zapnutí stroje – aktivujte motor a plynulým pohybem zanořte frézovací nástroj do dřeva až na doraz.
3. Vytažení frézky – po dosažení hloubky vraťte stroj do výchozí polohy, čímž vznikne drážka pro ploché kolíky.
4. Odsávání prachu – průběžně odstraňujte třísky pro zajištění viditelnosti rysky a čistoty spoje.

Montáž plochých kolíků a kontrola spoje

Do vyfrézovaných otvorů naneste v přiměřeném množství lepidlo a vložte ploché kolíky. Následuje montáž kolíků a spojení trámů, kde je nutné dbát na kolmost ploch. Kontrola spoje probíhá ověřením lícování hran a těsnosti mezery mezi trámy, což je klíčové pro tesařské spoje trámů u venkovních staveb. Odborná rada: Při montáži se vyhněte použití hrubé síly, která může dřevo v místě spoje poškodit.

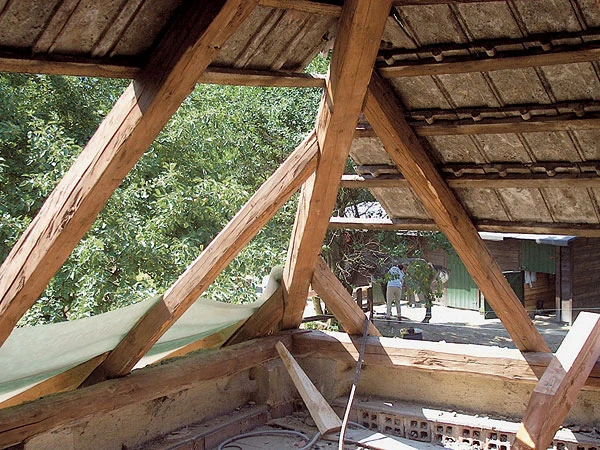

Jak opravit a udržovat poškozené tesařské spoje

Oprava poškozených tesařských spojů vyžaduje precizní přístup, aby byla zajištěna statická stabilita konstrukce. Pokud zaznamenáte vůli nebo praskliny v místě, kde probíhá spojování trámů, je nutné okamžitě jednat. Časté chyby při spojování trámů, jako je podcenění dilatace dřeva nebo použití nevhodného spojovacího materiálu, vedou k rychlé degradaci spojů.

Metody opravy a zpevnění spojů

Pro obnovu pevnosti spoje využijte šikmé vruty, které vedou do dřeva pod úhlem 30 až 45 stupňů. Ideální metodou je zavedení dvojice vrutů do kříže, čímž vytvoříte stabilní uzel, který efektivně přenáší tahové síly. Pro vyztužení oslabených míst aplikujte dřevěné nebo kovové příložky, které přišroubujete po obou stranách trámu. Při těchto úpravách vždy používejte vruty se zápustnou hlavou a dostatečnou délkou, aby kotvily hluboko do zdravého jádra dřeva.

• Pravidelná kontrola: Jednou ročně vizuálně prověřte tesařské spoje trámů, zda nevykazují známky hniloby nebo nadměrného vyosení.
• Ochranné nátěry: Udržujte dřevo v suchu pomocí kvalitních lazur, které zabraňují pronikání vlhkosti do spár.
• Odstranění nečistot: Pravidelně čistěte spáry, kde se hromadí prach a vlhkost, neboť ty urychlují biologickou degradaci.
• Dotažení spojů: Uvolněné kovové spoje trámů včas dotáhněte, aby nedocházelo k mechanickému namáhání dřevěných prvků.

Odborná rada: Při práci na nosných konstrukcích, jako je pergola tesařské spoje nebo krovy, pamatujte, že zásahy do nosných prvků by měla provádět osoba s odbornou způsobilostí. Nesprávně provedená oprava může ohrozit celkovou stabilitu vaší stavby. Pokud je dřevo v místě spoje napadené dřevokazným hmyzem nebo houbou, příložky situaci nevyřeší a poškozený trám musíte vyměnit.

Jak vybrat vhodné dřevo pro tesařské spoje

Výběr správného řeziva představuje základní předpoklad pro trvanlivé tesařské spoje trámů. Kvalita dřeva přímo ovlivňuje pevnost spojů, protože vady v materiálu mohou vést k postupnému oslabení konstrukce vlivem zatížení. Vybírejte trámy bez hlubokých trhlin a vypadlých suků, které narušují strukturu dřevních vláken a snižují únosnost spoje. Vlhkost dřeva by se měla pohybovat okolo 12 procent, což odpovídá vlhkosti v interiéru nebo zastřešených exteriérech. Pokud použijete příliš vlhké dřevo, vlivem vysychání vzniknou v otvorech pro moderní tesařské spoje vůle a spoj ztratí svou tuhost.

Normy a vliv okolního prostředí

Při výběru materiálu dodržujte normy ČSN EN 338, které definují třídy pevnosti konstrukčního dřeva. Klimatické podmínky hrají zásadní roli, zejména u venkovních staveb. Pokud plánujete tesařské spoje pro pergolu, volte dřeviny s přirozenou odolností nebo materiál ošetřený tlakovou impregnací. Kovové spoje trámů a spojování trámů vruty vyžadují přesné předvrtání, aby nedocházelo k rozštípnutí dřeva v místě spoje. Základní tesařské spoje pro spojování trámů budou fungovat správně pouze tehdy, pokud zvolíte rovné a tvarově stálé kusy řeziva.

Tip: Před montáží nechte řezivo aklimatizovat v místě stavby po dobu alespoň 48 hodin, aby se vlhkost dřeva vyrovnala s okolním prostředím a předešli jste následným deformacím.

Časté dotazy k tesařským spojům a spojování trámů

Otázka: Jak spojit dva trámy k sobě?

Použijte spoj čep a dlab s čepem širokým 1/3 šířky trámu a délkou 1/4 až 1/2 výšky trámu, dlab vyfrézujte o 10 mm hlouběji než čep.

Otázka: Čím spojovat trámy?

Kromě tradičních čepů a dlabů se používají kovové spojky, šrouby vedené šikmo ve 30 až 45° úhlu a ploché kolíky pro rychlou montáž.

Otázka: Jak spojit tři trámy?

Spojení tří trámů lze provést kombinací čepových spojů a kovových úhelníků pro stabilitu, využijte správné rozmístění svorníků.

Otázka: Jak spojit dřevěné trámy?

Základem je přesné rýsování pomocí posuvného měřidla a úhelníku, následné frézování nebo tesání čepu a dlabu dle výkresu.

Otázka: Jak frézovat spoje pro ploché kolíky?

Použijte frézky Domino XL nebo DF 700 s nastavením hloubky a polohy, frézujte drážky přesně pro kolíky.

Otázka: Jaké jsou výhody moderních spojů s plochými kolíky?

Rychlá montáž, estetický čistý vzhled a přesné spojení bez viditelných kovových prvků.

Otázka: Jak správně rýsovat spoje?

Použijte měkkou tesařskou tužku, správné čáry označte křížkem, chybné vlnovkou, dřevo pevně upněte.

Otázka: Jaké nástroje jsou potřeba pro tesařské spoje?

Dláta, kladiva, frézky Domino XL a DF 700, posuvné měřidlo, úhelník, pokosník a rejsek.

Otázka: Jak opravit poškozený tesařský spoj?

Použijte šikmé vruty ve 30 až 45° úhlu, ideálně v dvojici do kříže, doplňte příložky pro zvýšení pevnosti.

Otázka: Jaká je ideální vlhkost dřeva pro spoje?

Optimální vlhkost dřeva je přibližně 12 %, což zajišťuje pevnost a trvanlivost spojů.

Otázka: Jaké jsou časté chyby při spojování trámů?

Nedodržení správných rozměrů čepů a dlabů, špatné rýsování a nedostatečné jištění svorníky nebo kolíky.

Otázka: Jak zvýšit pevnost spoje?

Použijte příložky dostatečné délky a minimálně dva svorníky na každé straně spoje.

Otázka: Jak správně vést vruty při spojování?

Vruty vést šikmo v úhlu 30 až 45°, ideálně ve dvojici do kříže pro lepší pevnost spoje.

Otázka: Jaké spoje se používají u pergol?

Čep a dlab, rybinový spoj a moderní spoje s plochými kolíky pro rychlou a estetickou montáž.

Otázka: Jak zajistit stabilitu spojů v konstrukci?

Použitím kovových svorníků, kolíků, příložek a správným dimenzováním spojů podle zatížení.

Otázka: Jaké jsou základní typy tesařských spojů a jejich charakteristika?

Mezi základní spoje patří čepové, pero-drážkové a tupé spoje, každý s různou pevností a použitím v konstrukci.

Otázka: Jak provést čep a dlab – tradiční spojování trámů?

Čep by měl být dlouhý minimálně 1/3 délky dřeva, dlab odpovídající velikosti čepu, aby spoj pevně držel bez vůle.

Otázka: Jaké moderní metody a materiály se používají při spojování trámů?

Používají se kovové spojovací prvky jako vruty s velkým průměrem a speciální ploché kolíky, které zvyšují pevnost spoje o 30 % oproti klasickým metodám.

Odborná rada: Pamatujte, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí. Tento návod slouží výhradně k informativním účelům.
