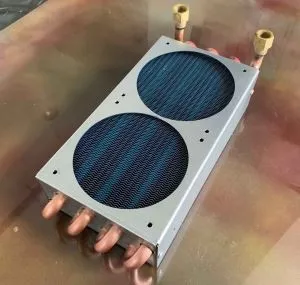

Výměník tepla voda-voda slouží k efektivnímu přenosu tepelné energie mezi dvěma oddělenými okruhy pomocí fyzikálního jevu vedení tepla přes stěnu. Podle konstrukčního řešení volíte mezi kompaktním deskovým výměníkem pro vysoký výkon nebo odolným trubkovým výměníkem vhodným pro náročnější provozní podmínky. Správná volita typu zařízení přímo ovlivňuje účinnost vytápění i životnost celého systému.
Rychlý přehled
- Výměník tepla voda-voda přenáší teplo mezi dvěma kapalinami oddělenými pevnou přepážkou.
- Nejčastější typy jsou deskové, trubkové a spirálové výměníky s účinností přes 90 % u deskových.
- Součinitel prostupu tepla u deskových výměníků dosahuje 6 000-7 500 W/m²·°C, u trubkových 2 000-2 500 W/m²·°C.
- Tloušťka desek u deskových výměníků se pohybuje mezi 0,25 a 0,8 mm, nejčastěji 0,5 mm.
- Rezerva na zanášení u deskových výměníků je doporučena v rozmezí 0-15 % podle kvality vody.
Základní princip výměníku tepla voda-voda
Hlavní princip výměníku tepla voda-voda spočívá v nepřímém přenosu tepelné energie mezi dvěma kapalinami, které jsou od sebe odděleny pevnou přepážkou. Kapalinové médium se v zařízení nikdy přímo nesmísí, což zajišťuje bezpečný provoz i při rozdílných tlacích či odlišné kvalitě médií. Efektivita celého procesu závisí na tepelné vodivosti materiálu stěny, velikosti teplosměnné plochy a intenzitě turbulence proudění, která minimalizuje tvorbu usazenin.
Vysvětlení principu fungování výměníku tepla voda-voda
Pro přesný výpočet výkonu zařízení je klíčový teplotní rozdíl mezi vstupními a výstupními médii. Fyzikální přenos tepla se v praxi kvantifikuje pomocí veličiny zvané logaritmická teplotní diference (LMTD), která vyjadřuje průměrnou hnací sílu přenosu tepla v celém výměníku. Tato hodnota zohledňuje, jak se teploty obou kapalin mění v závislosti na jejich vzájemném směru pohybu.
- Protiproudé uspořádání – média se pohybují proti sobě, což umožňuje nejlepší přiblížení teplot a maximalizuje teplotní spád.
- Souproudé uspořádání – kapaliny proudí stejným směrem, což se využívá především pro ochranu citlivých kapalin před teplotním šokem.
- Křížové uspořádání – specifické uspořádání typické pro některé typy trubkových výměníků tepla.
Účinnost výměníku přímo koreluje s velikostí teplosměnné plochy a součinitelem prostupu tepla (k). U deskových výměníků dosahuje tento součinitel hodnot 6 000 až 7 500 W/m²·°C, zatímco u trubkových výměníků se pohybuje pouze v rozmezí 2 000 až 2 500 W/m²·°C. Při návrhu systému vždy zohledněte tlakové ztráty, které rostou se čtvercem průtoku média. Pro dosažení optimálního provozu by mělo být Reynoldsovo číslo R > 150, což značí turbulentní proudění, které zlepšuje přenos tepla a omezuje zanášení výměníku.
Odborná rada: Při instalaci pamatujte, že nevhodné potrubí a armatury mohou způsobit vyšší tlakové ztráty než samotný výměník. Například 6 kolen o průměru 25 mm odpovídá ekvivalentní délce potrubí cca 3,8 metru, proto raději používejte oblouky, které snižují odpor proudění přibližně na polovinu.
| Typ výměníku | Součinitel prostupu tepla (k) [W/m²·°C] | Faktor zanášení (Rf) [m·K/W] |
|---|---|---|
| Deskový výměník | 6 000 – 7 500 | 0,33 × 10⁻⁴ |
| Trubkový výměník | 2 000 – 2 500 | 1 × 10⁻⁴ |
Upozornění: Veškeré zásahy do rozvodů topení a vody smí provádět pouze osoba s odbornou způsobilostí. Tento článek slouží výhradně k informačním účelům.
Hlavní typy výměníků tepla voda-voda
Výběr správného typu zařízení závisí na konkrétních provozních podmínkách, požadovaném výkonu a kvalitě teplonosných kapalin. Rozdíly mezi jednotlivými typy výměníků tepla voda-voda spočívají především v konstrukčním uspořádání a schopnosti efektivně využít dostupný teplotní rozdíl mezi okruhy, kde hlavní hybnou silou přenosu tepla zůstává logaritmická teplotní diference.
Deskové výměníky tepla voda-voda – konstrukce a materiály
Deskový výměník tepla představuje standard pro aplikace s vysokými nároky na účinnost. Tyto výměníky jsou nejčastěji vyrobeny z lisované nerezové oceli AISI 316 (1.4401), případně ze slitiny titanu pro agresivní prostředí, jako je slaná či brakická voda. Tenké desky o síle 0,25 až 0,8 mm (typicky 0,5 mm) vytvářejí hustou síť kanálků, což zajišťuje intenzivní přenos tepla. Díky žebrování desek vzniká vysoká turbulence proudění, která podporuje samočištění a snižuje faktor zanášení na hodnotu 0,33×10⁻⁴ m·K/W. Součinitel prostupu tepla dosahuje hodnot 6 000 až 7 500 W/m²·°C, což je výrazně více než u trubkových variant. Výkon lze regulovat počtem desek, přičemž zdvojnásobení počtu desek při zachování průtoků zvyšuje výkon na dvojnásobek a snižuje tlakové ztráty na čtvrtinu.
Trubkové výměníky – typy a materiály
Trubkový výměník tepla se skládá z pláště a vnitřního svazku trubek, kterými proudí jedna z kapalin. Pro zajištění dlouhodobé životnosti a odolnosti vůči korozi se volí materiály jako nerezová ocel nebo slitina titanu. Součinitel prostupu tepla se u tohoto typu pohybuje v rozmezí 2 000 až 2 500 W/m²·°C a faktor zanášení dosahuje hodnoty 1×10⁻⁴ m·K/W. Návrh zohledňuje průměr a délku trubek, což přímo ovlivňuje tlakové ztráty v systému. Tento typ je robustnější a lépe zvládá vysoké tlaky či rázy v kapalině, přestože jeho celková teplosměnná plocha bývá v porovnání s deskovými modely méně efektivně využita.
Spirálové výměníky tepla – princip a využití
Spirálový výměník tepla využívá konstrukci ze dvou soustředných spirál, které tvoří oddělené kanály pro protiproudé médium. Tento specifický design umožňuje vynikající přenos tepla i při nižším průtoku a díky vysoké turbulenci vykazuje výborné samočisticí účinky. Jsou ideální volbou pro kapaliny obsahující nečistoty, kde by u jiných typů hrozilo rychlé zanesení kanálků.
| Typ výměníku | Součinitel prostupu tepla (W/m²·°C) | Hlavní výhoda |
|---|---|---|
| Deskový | 6 000-7 500 | Vysoká účinnost a kompaktnost |
| Trubkový | 2 000-2 500 | Odolnost vysokým tlakům |
| Spirálový | dle viskozity | Odolnost vůči znečištění |
Odborná rada: Při návrhu vždy zohledněte tlakové ztráty, neboť příliš vysoký odpor snižuje průtok a zhoršuje celkový přenos tepla. Smykové napětí v kanálcích by mělo být navrženo na 35 až 50 Pa, aby se zabránilo usazování nečistot. Pamatujte, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí.
Fungování deskového výměníku tepla
Deskový výměník tepla představuje v praxi nejefektivnější zařízení pro přenos tepla mezi dvěma kapalinami díky své kompaktní konstrukci a vysokému měrnému výkonu. Fungování deskového výměníku tepla voda-voda spočívá v protiproudém vedení médií oddělených tenkými kovovými deskami, které maximalizují plochu pro tepelnou výměnu.
Typy kanálků v deskových výměnících
Geometrie prolisů na deskách určuje charakter proudění a výslednou účinnost výměníku. Kanálky typu H, neboli hard, vykazují vysoký úhel žebrování, což vede k intenzivní turbulenci a vysokému přenosu tepla, ovšem za cenu vyšších tlakových ztrát. Kanálky typu L, označované jako soft, mají nízký úhel prolisů, čímž zajišťují minimální odpor při průtoku, ale s nižší tepelnou účinností. Střední cestu představují kanálky typu M, které nabízejí vyvážený poměr mezi tlakovou ztrátou a schopností předávat tepelnou energii. Při návrhu konkrétní soustavy je nutné zohlednit hydraulické limity oběhových čerpadel a požadovanou logaritmickou teplotní diferenci.
Vliv tloušťky desek na přenos tepla
Tloušťka desky přímo definuje tepelný odpor stěny, přes kterou dochází k výměně energie mezi okruhy. Standardní parametry se pohybují v rozmezí 0,25 až 0,8 mm, přičemž tenčí materiál výrazně zlepšuje prostup tepla. Výběr tloušťky však vždy vyžaduje kompromis mezi tepelnou vodivostí a mechanickou pevností zařízení. Příliš tenké desky mohou trpět únavou materiálu při vysokém kolísání provozních tlaků, což by mohlo vést k vnitřní netěsnosti. Odborná rada: Při dimenzování výměníku vždy ověřte maximální pracovní tlak systému, aby zvolená tloušťka desky odpovídala bezpečnostním normám pro danou aplikaci voda-voda.
Princip turbulence a samočištění
Žebrované desky jsou navrženy tak, aby uvnitř kanálků vyvolávaly intenzivní turbulence, které zásadně zlepšují přenos tepla mezi médii. Tento vířivý pohyb kapaliny neustále omývá stěny desek, což v praxi zajišťuje efekt samočištění a minimalizuje usazování nečistot či vodního kamene. Stabilní turbulenci zajišťují následující faktory:
- specifické prolisy desek, které lámou laminární vrstvu kapaliny
- vysoká rychlost proudění v úzkých mezidestičkových prostorech
- asymetrické uspořádání kanálků u některých modelů
Díky těmto vlastnostem vykazují deskové výměníky mnohem vyšší účinnost než klasický trubkový výměník. Efektivní zapojení deskového výměníku vyžaduje instalaci filtrů na vstupu, které chrání jemnou strukturu kanálků před mechanickými nečistotami. Správný výpočet teplosměnné plochy následně zajistí, že výměník bude pracovat v optimálním teplotním spádu bez zbytečného přetěžování systému. Upozorňujeme, že zásahy do rozvodů a montáž výměníků smí provádět pouze osoba s odbornou způsobilostí.
Provozní parametry a vliv vody na výměníky
Provozní parametry výměníku tepla voda-voda zásadně ovlivňují dlouhodobou efektivitu přenosu tepla a náklady na servisní zásahy. Pochopení dopadů kvality vody na provoz a údržbu výměníků je klíčové pro správné dimenzování celého systému.
Dopad tvrdosti vody a nečistot
Vysoká tvrdost vody vede k tvorbě minerálních usazenin na teplosměnných plochách, což přímo omezuje přenos tepla. Pokud voda obsahuje mechanické nečistoty, jako jsou písek nebo kovové špony, dochází k abrazi vnitřních kanálků, zejména u deskových výměníků s úzkými průtokovými cestami. Pevné částice mohou vyvolat lokální ucpání, které narušuje rovnoměrné proudění kapaliny. V praxi platí, že čím vyšší je tvrdost vody, tím rychleji klesá účinnost a roste logaritmická teplotní diference mezi médii. U trubkových výměníků jsou nároky na čistotu vody o něco nižší, ale pravidelné čištění je i zde nezbytné pro udržení nominálního výkonu.
Doporučená rezerva na zanášení
Při návrhu systému se stanovuje rezerva na zanášení, která kompenzuje postupný pokles výkonu v důsledku provozních usazenin. Tato hodnota se obvykle pohybuje v rozmezí 0 až 15 % celkové teplosměnné plochy v závislosti na kvalitě vody a typu provozu. Pokud zvolíte příliš vysokou rezervu, zbytečně zvyšujete pořizovací náklady a snižujete provozní účinnost nového zařízení. Naopak nedostatečná rezerva v oblastech s tvrdou vodou vede k rychlému přetížení výměníku a nutnosti častější chemické údržby. Správná volba rezervy je tedy zásadním krokem, jak vybrat vhodný typ výměníku tepla voda-voda pro konkrétní instalaci.
Správné průtoky a tlakové ztráty
Optimální průtok kapaliny je nezbytný pro efektivní provoz a minimalizaci negativních jevů uvnitř výměníku. Doporučené rychlosti proudění se v praxi pohybují v rozmezí 0,5 až 1,5 m/s v závislosti na konstrukci přístroje, aby se předešlo nadměrným tlakovým ztrátám.
- Předimenzované potrubí snižuje rychlost proudění a zvyšuje riziko sedimentace.
- Ostré ohyby a zúžení v potrubí způsobují nekontrolované tlakové ztráty.
- Pravidelná kontrola tlakového spádu odhalí počínající zanášení systému.
Odborná rada: Pamatujte, že veškeré zásahy do rozvodů topení či teplé vody smí provádět pouze osoba s příslušnou odbornou způsobilostí. Pokud výměník vykazuje vysoké tlakové ztráty při projektovaném průtoku, je to jasný signál pro provedení chemického proplachu nebo mechanického vyčištění desek.
Údržba a čištění výměníků tepla voda-voda
Pravidelná údržba výměníku je klíčová pro zachování vysoké efektivity, neboť postupné zanášení teplosměnných ploch výrazně snižuje přenos tepla. Pokud se v systému usadí vodní kámen nebo sedimenty, klesá logaritmická teplotní diference a výměník přestává plnit svou funkci. Čištění výměníku proto musíte provádět v závislosti na tvrdosti vody a provozních hodinách, ideálně jednou za 12 až 24 měsíců.
Postup údržby a čištění
- Odstavení systému – uzavřete přívodní ventily na obou okruzích a vypusťte médium z tělesa výměníku.
- Demontáž krytů – u rozebíratelných deskových výměníků povolte stahovací šrouby a opatrně vyjměte jednotlivé desky.
- Chemické čištění – použijte vhodný odvápňovací roztok na bázi kyseliny fosforečné pro odstranění inkrustací z povrchu desek.
- Mechanická očista – nečistoty odstraňte měkkým plastovým kartáčem, nikdy nepoužívejte ocelové nástroje, které poškozují povrch a vyvolávají korozi.
- Kontrola těsnění – prohlédněte všechna pryžová těsnění, zda nejsou zpuchřelá nebo vytlačená, a v případě potřeby je vyměňte za nová.
- Zpětná montáž – desky srovnejte do původní pozice a stahovací šrouby dotahujte rovnoměrně křížem na předepsaný rozměr.
Odborná rada: Při provozu sledujte tlakové ztráty na obou okruzích. Pokud zaznamenáte náhlý nárůst odporu při průtoku, je to jasný signál, že vnitřní kanálky jsou ucpané a čištění výměníku již nelze odkládat. U trubkových výměníků se zaměřte na usazeniny uvnitř trubek, které lze čistit mechanickým protahováním speciálními kartáči. Pamatujte, že zásahy do pevných rozvodů a tlakových zařízení smí provádět pouze osoba s odbornou způsobilostí. Nesprávně provedené dotažení těsnění vede k netěsnostem, které znehodnocují přenos tepla a mohou poškodit okolní instalaci.
Časté dotazy o výměnících tepla voda-voda
Tyto dotazy a odpovědi (FAQ) poskytují praktické informace pro správné pochopení problematiky, výběr a provoz zařízení. Upozorňujeme, že veškeré zásahy do otopných soustav a rozvodů vody smí provádět pouze osoba s odbornou způsobilostí.
Otázka: Jaký je základní princip fungování výměníku tepla voda-voda?
Výměník přenáší teplo mezi dvěma kapalinami přes pevnou přepážku, přičemž hlavní hybnou silou je logaritmická střední teplotní diference (LMTD). Tento proces umožňuje efektivní přenos tepla bez přímého mísení obou okruhů.
Otázka: Jaké typy výměníků tepla voda-voda existují?
Nejčastější jsou deskové, trubkové a spirálové výměníky, přičemž deskové mají díky své konstrukci nejvyšší účinnost a kompaktnost. Typy výměníků tepla voda-voda a jejich použití se liší podle teplotního spádu a čistoty médií.
Otázka: Jak funguje deskový výměník tepla?
Skládá se z tenkých kovových desek o tloušťce 0,25 až 0,8 mm se žebrovanými kanálky, které zvyšují turbulenci a přenos tepla. Turbulence zároveň brání usazování nečistot na stěnách desek.
Otázka: Jaký materiál se používá pro deskové výměníky?
Nejčastěji se využívá nerezová ocel AISI 316, případně slitina titanu pro agresivní média jako slaná voda. Materiál musí odolávat korozi a chemickému složení teplonosné kapaliny.
Otázka: Jak ovlivňuje kvalita vody provoz výměníku?
Tvrdost vody a pevné částice zvyšují zanášení, proto se doporučuje rezerva na zanášení 0 až 15 % podle kvality vody. Pravidelná kontrola kvality média prodlužuje servisní intervaly.
Otázka: Co je to logaritmická střední teplotní diference (LMTD)?
Je to průměrný teplotní rozdíl mezi médii v protiproudém nebo souproudém zapojení, který určuje celkovou účinnost přenosu tepla. Správný teplotní rozdíl je klíčový pro dimenzování teplosměnné plochy.
Otázka: Jaké jsou doporučené rychlosti proudění v výměníku?
Vstupní rychlost chladiva se pohybuje v rozmezí 10 až 25 m/s, výstupní pak 5 až 10 m/s. Tyto rychlosti pomáhají udržovat čistotu vnitřních kanálků.
Otázka: Jak se počítá tepelný výkon výměníku?
Výkon P se udává v kW a vypočítá se jako součin plochy přenosu tepla, součinitele prostupu a hodnoty LMTD. Přesný výpočet je nezbytný pro správnou funkci celého systému.
Otázka: Jaké jsou tlakové ztráty a jak je minimalizovat?
Tlakové ztráty rostou se čtvercem průtoku a minimalizují se správným návrhem potrubí, použitím oblouků místo kolen a plynulými přechody. Vysoké ztráty vedou k neefektivnímu provozu čerpadel.
Otázka: Jak často je potřeba čistit výměník?
Frekvence závisí na kvalitě vody a intenzitě provozu, přičemž pravidelná údržba výměníku zachovává projektovaný výkon. Zanesené desky výrazně snižují účinnost přenosu energie.
Otázka: Jaký je vliv tloušťky desek na výkon výměníku?
Tloušťka 0,25 až 0,8 mm ovlivňuje tepelný odpor a mechanickou pevnost, přičemž hodnota 0,5 mm zajišťuje vyvážený přenos tepla. Příliš silné desky zhoršují prostup tepla mezi okruhy.
Otázka: Jak funguje samočištění v deskových výměnících?
Žebrované desky vytvářejí vysoké turbulentní proudění, které mechanicky snižuje usazování nečistot a zanášení vnitřních ploch. Tento efekt je patrný zejména při vyšších rychlostech proudění kapaliny.
Otázka: Jak vybrat vhodný typ výměníku pro topení?
Zvažte typ média, požadovaný výkon a kvalitu vody; deskové výměníky jsou vhodné pro vysokou účinnost a kompaktnost. Návod na výběr výměníku tepla voda-voda vždy začíná analýzou průtoků a teplotních spádů.
Otázka: Jaká je životnost výměníku tepla?
Životnost závisí na použitém materiálu, kvalitě údržby a provozních podmínkách. U kvalitních nerezových výměníků může při správném provozu dosahovat několika desetiletí.
Otázka: Jaké jsou nejčastější chyby při použití výměníku voda-voda?
Mezi časté chyby patří nevhodný výběr materiálu, nedodržení průtoků, nadměrné tlakové ztráty a zanedbaná údržba. Tyto faktory vedou k rychlému zanášení nebo poškození zařízení.
