Praktický návod na zapojení ventilátoru s časovačem a doběhem

Správné zapojení ventilátoru s časovačem zajistí automatický odvod vlhkosti z koupelny i po vašem odchodu z místnosti. Elektroinstalace ventilátoru vyžaduje připojení tří vodičů, přičemž časový spínač ventilátoru ovládá délku chodu motoru po vypnutí světla. Při práci dodržujte přísná pravidla, neboť zásahy do rozvodů smí provádět pouze osoba s příslušnou odbornou elektrotechnickou způsobilostí.

Jaké vodiče jsou potřeba pro zapojení ventilátoru s časovačem a doběhem?

Pro správné zapojení ventilátoru s časovačem a doběhem potřebujete tři základní vodiče, které zajistí napájení motoru i funkci časového spínače ventilátoru. Elektroinstalace ventilátoru vyžaduje stálou fázi pro napájení elektroniky časovače, nulový vodič a spínanou fázi (LT), která aktivuje samotný chod zařízení. Upozorňuji, že jakékoli zásahy do elektrických rozvodů smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací, aby byla zajištěna bezpečnost zapojení ventilátoru.

Při instalaci vodiče ventilátoru zasunete do svorkovnice, která je součástí těla přístroje a slouží k jejich mechanickému upevnění po uvolnění šroubků. Postup zapojení ventilátoru s časovačem a doběhem vyžaduje dodržení barevného značení vodičů podle platných norem ČSN:

• Modrý vodič (N) – připojuje se na svorku označenou jako N, představuje nulový pracovní vodič.
• Hnědý nebo černý vodič (L) – připojuje se na svorku L, přivádí trvalé fázové napětí 230 V pro napájení časového modulu.
• Spínaný vodič (LT) – připojuje se na svorku LT, přivádí fázi z vypínače světel, která dává ventilátoru signál ke spuštění.

Odborná rada: Pokud zapojujete ventilátor s kondenzátorem a časovým doběhem, věnujte zvýšenou pozornost správnému dotažení šroubků ve svorkovnici. Volný spoj může způsobit přehřívání nebo nestabilitu elektroniky, což často vede k poruchám při provozu. Praktické tipy pro zapojení ventilátoru s časovým doběhem zahrnují také kontrolu průřezu vodičů, který musí odpovídat jištění daného světelného okruhu, přičemž jistič pro ventilátor musí mít minimální mezeru mezi kontakty 3 mm.

Při instalaci se vyhněte časté chybě, kdy je na svorku LT omylem připojen nulový vodič nebo zelenožlutý ochranný vodič, což vede k okamžitému poškození elektroniky časovače. Pokud jsou ve stávající instalaci dostupné pouze dva vodiče, je nutné instalovat samostatný vypínač, z něhož vyvedete spínanou fázi LT přímo do ventilátoru. Správné nastavení doběhu ventilátoru následně provedete pomocí ovládacího kolečka v rozmezí 2 až 30 minut, čímž zajistíte efektivní odvod vlhkosti po opuštění místnosti.

Jak bezpečně připravit elektroinstalaci pro ventilátor s časovačem?

Před zahájením práce na elektroinstalaci ventilátoru je naprosto nezbytné zcela vypnout přívod elektrické energie na příslušném jističi. Bezpečnost zapojení ventilátoru vyžaduje ověření stavu bez napětí pomocí dvoupólové zkoušečky nebo multimetru přímo u vodičů ventilátoru. Pamatujte, že veškeré zásahy do domovních rozvodů smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle platných norem.

Při přípravě obvodu pro časový spínač ventilátoru dbejte na dodržení technických parametrů:

• Jistič pro ventilátor musí splňovat požadavek na minimální mezeru rozpojených kontaktů 3 mm ve všech pólech pro bezpečné odpojení.
• Elektroinstalace ventilátoru vyžaduje přivedení tří vodičů: modrého (nulový vodič N), černého nebo hnědého (stálá fáze L) a spínané fáze (LT) pro správné nastavení doběhu ventilátoru.
• Správné zapojení ventilátoru s časovým spínačem předpokládá instalaci v souladu s projektem elektroinstalace a využití přerušení fáze pomocí vypínače nebo tlačítka.
• Vodiče se upevňují do svorkovnice po uvolnění šroubků, přičemž zelenožlutý ochranný vodič se na svorku LT nikdy nezapojuje.

Odborná rada: Pokud plánujete zapojit ventilátor s čidlem vlhkosti a doběhem, ověřte si předem, zda máte v instalační krabici připraveny všechny tři potřebné vodiče. Absence stálého napájení (fáze L) znemožňuje správnou funkci časovače po vypnutí vypínače, protože elektronika potřebuje napětí i po přerušení ovládací fáze LT.

Otázka: Proč ventilátor po vypnutí světla stále běží?

Ventilátor s časovým doběhem je navržen tak, aby po přerušení fáze na svorce LT zůstal v chodu po nastavenou dobu, obvykle v rozmezí 2 až 30 minut. Tento proces zajišťuje efektivní odvod zbytkové vlhkosti z místnosti, přičemž časovač je napájen ze stálé fáze L.

Otázka: Jaké jsou nejčastější chyby při zapojení ventilátoru s doběhem?

Mezi časté chyby patří záměna stálé fáze L a spínané fáze LT, nebo absence stálého napájení v krabici, což vede k okamžitému zastavení ventilátoru po vypnutí světla. Důležitým faktorem je také nedodržení minimální mezery kontaktů 3 mm u jističe, což snižuje bezpečnost celého systému.

Jak správně zapojit vodiče ventilátoru s časovačem?

Správné zapojení ventilátoru s časovým doběhem vyžaduje precizní manipulaci s vodiči a dodržení schématu výrobce. Upozorňuji, že zásahy do elektroinstalace smí provádět pouze osoba s odbornou elektrotechnickou způsobilostí, protože nesprávné zapojení ohrožuje vaši bezpečnost.

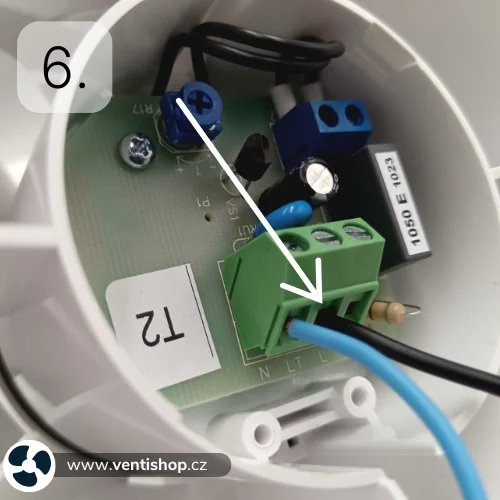

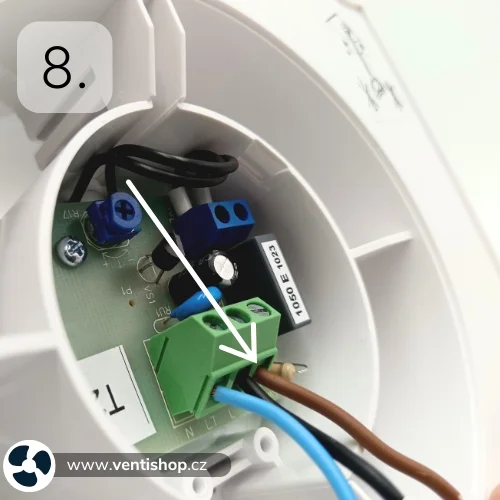

Jak správně připojit jednotlivé vodiče ventilátoru s časovačem?

Při instalaci je nutné identifikovat tři základní vodiče, které zajišťují napájení i ovládání funkce doběhu. Modrý vodič (N) vždy připojte na svorku označenou jako N, což představuje neutrální vodič. Černý nebo hnědý vodič (L) patří na svorku L, která zajišťuje stálé napětí pro časový spínač ventilátoru. Třetím zásadním prvkem je spínaný vodič (LT), který připojíte na svorku LT. Tento vodič přivádí napětí ze spínače, čímž aktivuje motor ventilátoru.

1. Identifikace vodičů – ověřte pomocí zkoušečky napětí, který vodič je stálá fáze (L) a který je nulový vodič (N).
2. Připojení nulového vodiče – zasuňte modrý vodič (N) do svorky označené písmenem N a pevně zajistěte šroubkem.
3. Připojení stálé fáze – vložte černý nebo hnědý vodič (L) do svorky L, aby měl časový spínač ventilátoru stálý přísun energie.
4. Připojení spínané fáze – připojte spínaný vodič (LT) na svorku LT, která ovládá samotný start a následný doběh motoru.

Jak instalovat samostatný vypínač pro spínanou fázi?

Pokud máte v místě instalace pouze dvouvodičový rozvod, postup zapojení ventilátoru s časovačem a doběhem vyžaduje přidání samostatného vypínače pro spínanou fázi (LT). Tento vypínač fyzicky přerušuje přívod napětí do svorky LT, čímž dává signál časovači k zahájení odpočtu nastaveného času. Bezpečnost zapojení ventilátoru závisí na kvalitním dotažení všech spojů ve svorkovnici.

1. Instalace vypínače – umístěte vypínač do přívodní větve, která povede fázi do svorky LT na ventilátoru.
2. Propojení s LT – veďte vodič z výstupu vypínače přímo do svorky LT na ventilátoru.
3. Kontrola spojů – prověřte, zda žádný z vodičů ventilátoru nevyčnívá ze svorek, aby nedošlo ke zkratu.

Správně provedená elektroinstalace ventilátoru zaručuje, že po vypnutí světla nebo ovládacího vypínače motor poběží přesně podle nastavení časovače. Pokud ventilátor po zapnutí nereaguje, zkontrolujte, zda je na svorce L přítomno trvalé napětí, které je pro funkci časového spínače nezbytné.

Jak nastavit a upravit dobu doběhu ventilátoru?

Správné nastavení doby běhu ventilátoru po vypnutí světla zajistí efektivní odstranění vlhkosti bez zbytečného plýtvání elektřinou. Uvnitř většiny modelů naleznete malé ovládací kolečko, kterým plynule regulujete časový spínač ventilátoru. Standardní rozsah nastavení bývá od 2 do 30 minut. Pokud vás zajímá, jak upravit dobu doběhu ventilátoru v koupelně, stačí jemným šroubovákem pootočit trimrem na řídicí jednotce směrem ke značkám plus nebo minus.

Při úpravě hodnot zohledněte tyto faktory:

• Krátký doběh (2 až 5 minut) postačí pro rychlou výměnu vzduchu v menších prostorách.
• Delší doběh (15 až 30 minut) je nutný pro důkladné vysušení vlhkosti po koupání.
• Vyšší doba provozu přímo zvyšuje spotřebu energie a opotřebení motoru.

Odborná rada: Optimální nastavení doběhu ventilátoru se obvykle pohybuje okolo 10 minut, což představuje ideální poměr mezi komfortem a úsporou. Při manipulaci s elektronikou vždy dbejte na bezpečnost zapojení ventilátoru a ujistěte se, že je odpojen přívodní proud, protože elektroinstalace ventilátoru pracuje se síťovým napětím. Zásahy do rozvodů smí provádět pouze osoba s příslušnou odbornou způsobilostí.

Jaké jsou běžné chyby při zapojení a jak se jim vyhnout?

Při instalaci ventilátoru s časovačem se často objevují technické nedostatky, které vedou k nefunkčnosti systému nebo ohrožení bezpečnosti. Pamatujte, že veškeré zásahy do elektroinstalace ventilátoru smí provádět pouze osoba s příslušnou odbornou způsobilostí dle platných norem.

Jaké jsou nejčastější chyby při připojení vodičů?

Častou příčinou závad je nesprávné připojení vodičů ventilátoru, kdy dochází k záměně stálé fáze (L) a spínaného vodiče (LT). Pokud není spínaný vodič LT připojen správně, časový spínač ventilátoru nedokáže vyhodnotit signál a doba běhu po vypnutí světla nebude fungovat. Nesprávné zapojení vodičů způsobuje trvalou poruchu elektroniky časovače a může vést ke zkratu v elektroinstalaci. Mezi kritické chyby při zapojení ventilátoru s doběhem patří:

• Záměna pracovního nulového vodiče (N) a fázového vodiče (L).
• Chybějící zapojení stálé fáze (L), která je nezbytná pro napájení řídicí jednotky časovače.
• Nedostatečné dotažení šroubků ve svorkovnici, které způsobuje přechodový odpor a následné přehřívání spojů.
• Zapojení zelenožlutého ochranného vodiče do svorky LT nebo N, což je nepřípustné.

Jak se vyhnout chybám při instalaci jističe a vypnutí proudu?

Bezpečnost zapojení ventilátoru začíná vždy vypnutím elektrického proudu v příslušném okruhu na domovním rozvaděči. Instalace pod napětím představuje přímé riziko úrazu elektrickým proudem a může nenávratně poškodit citlivou elektroniku časovače. Pro správné fungování zvolte jistič s minimální mezerou mezi kontakty 3 mm, což zajistí bezpečné odpojení všech pólů v případě servisu. Pokud instalujete zapojení ventilátoru s kondenzátorem a časovým doběhem, vždy ověřte, zda jistič odpovídá příkonu motoru a zda vypínač světla skutečně přerušuje pouze větev pro spínaný vodič LT.

Odborná rada: Před finálním zakrytováním ventilátoru vždy ověřte napětí na jednotlivých svorkách pomocí zkoušečky nebo multimetru. Ujistěte se, že na svorce L je napětí 230 V trvale a na svorce LT se objevuje pouze při sepnutí externího vypínače. Předejdete tak chybám při zapojení ventilátoru s doběhem, které by mohly vyřadit časovač z provozu nebo způsobit poškození motoru.

Otázka: Proč ventilátor po vypnutí světla okamžitě zastaví, i když mám nastavený časovač?

Pravděpodobně došlo k záměně stálé fáze (L) a spínané fáze (LT) ve svorkovnici ventilátoru. Časovač potřebuje pro svůj provoz stálý přívod proudu (L), aby mohl po odpojení signálu z LT udržet motor v chodu po nastavenou dobu 2 až 30 minut.

Otázka: Jaká je minimální vzdálenost kontaktů u jističe pro ventilátor?

Podle technických norem musí mít jistič pro ventilátor minimální mezeru mezi kontakty 3 mm. Tato hodnota zajišťuje bezpečné galvanické oddělení obvodu při údržbě ventilátoru.

Jak zapojit ventilátor s časovačem v různých typech elektroinstalací?

Způsob zapojení ventilátoru s časovačem závisí na počtu dostupných vodičů v instalační krabici. Upozorňuji, že veškeré zásahy do elektroinstalace ventilátoru smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice.

Jak zapojit ventilátor s časovačem v elektroinstalaci s 2 vodiči?

Při dvouvodičové elektroinstalaci (L a N) chybí stálá fáze pro napájení elektroniky časovače po vypnutí světla. Pro správné zapojení ventilátoru s doběhem musíte do obvodu přidat samostatný vypínač nebo upravit stávající rozvody tak, aby ventilátor získal trvalé napětí. Samostatný vypínač pro spínanou fázi (LT) pak zajistí, že časový spínač ventilátoru obdrží impulz k zahájení odpočtu. Bez tohoto řešení nebude ventilátor po vypnutí světla běžet, protože ztratí přívod proudu. Při instalaci vždy dbejte na bezpečnost zapojení ventilátoru a správnou identifikaci vodičů.

Jak zapojit ventilátor s časovačem v elektroinstalaci s 3 vodiči?

Třívodičová elektroinstalace představuje ideální stav pro instalaci ventilátoru s časovým doběhem. K dispozici máte modrý vodič (N), černý nebo hnědý vodič (L) pro trvalé napájení a spínaný vodič (LT), který přivádí napětí po zapnutí světla. Tento systém umožňuje přímé zapojení, kdy časový spínač ventilátoru zůstává pod napětím i po zhasnutí světla v místnosti. Nastavení doběhu ventilátoru pak provedete přímo na řídicí jednotce přístroje.

Odborná rada: Před finálním zakrytováním vždy ověřte pomocí zkoušečky napětí na jednotlivých svorkách, abyste předešli časté chybě při zapojení ventilátoru s doběhem, kterou je záměna stálé a spínané fáze.

Ochranné prvky a jističe pro ventilátory s časovačem

Pro zajištění dlouhé životnosti a bezpečnosti provozu musíte při instalaci zvolit správný jistič. Jistič zajišťuje bezpečný provoz ventilátoru tím, že při případném zkratu v elektroinstalaci ventilátoru okamžitě přeruší obvod. Pro ventilátor s časovačem doporučuji standardní jistič s charakteristikou B a jmenovitým proudem 6 A nebo 10 A, podle specifikace výrobce. Klíčovým požadavkem pro odpojení zařízení je instalace vypínače s minimální mezerou kontaktů 3 mm. Tento prvek je nezbytný pro bezpečné servisní úkony, jako je údržba ventilátoru či nastavení doběhu ventilátoru.

Tip: Při návrhu elektroinstalace vždy dbejte na to, aby vodiče ventilátoru nebyly vystaveny nadměrnému tahu a byly řádně ukotveny v krabici.

Pamatujte, že veškeré zásahy do elektroinstalace smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací. Chyby při zapojení ventilátoru s doběhem mohou vést k poškození časového modulu nebo k přehřívání motoru. Správné zapojení ventilátoru s časovačem vyžaduje přívod stálé fáze, spínané fáze a pracovního nulového vodiče. Pokud plánujete postup zapojení ventilátoru s časovačem a doběhem, vždy nejprve ověřte stav rozvodů a správnou funkci zvoleného jističe.

Integrace ventilátorů s časovačem do smart home

Moderní smart home systémy umožňují pokročilé ovládání na dálku a automatizaci větrání v koupelnách či toaletách. Ventilátor s časovačem lze integrovat do chytré domácnosti pomocí externích relé nebo inteligentních modulů, které přemostí klasický časový spínač ventilátoru. Možnosti integrace ventilátorů s časovačem do chytrých domácích systémů zahrnují zejména využití Wi-Fi nebo Zigbee relé instalovaných přímo do elektroinstalace ventilátoru.

• Vzdálené ovládání ventilátoru prostřednictvím mobilní aplikace.
• Automatizace spouštění na základě senzorů vlhkosti nebo přítomnosti osob.
• Hlasové ovládání ventilátoru v rámci ekosystémů Google Home nebo Apple HomeKit.

Při instalaci smart home ventilátorů dbejte na to, aby bezpečnost zapojení ventilátoru zůstala prioritou a nedošlo k ovlivnění vnitřního nastavení doběhu ventilátoru. Upozorňuji, že jakékoli zásahy do elektroinstalace ventilátoru smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací. Správně provedené zapojení ventilátoru s časovým doběhem zajistí spolehlivou komunikaci mezi vaším systémem a motorem zařízení.

Údržba a řešení problémů ventilátorů s časovačem a doběhem

Pravidelná údržba ventilátoru prodlužuje životnost zařízení a předchází zbytečným poruchám. Minimálně jednou za rok vyčistěte lopatky od prachu a zkontrolujte dotažení svorek, neboť uvolněné elektrické spoje mohou způsobit přehřívání vodičů. Při čištění vždy vypněte jistič pro ventilátor, aby byla zajištěna bezpečnost zapojení ventilátoru.

Diagnostika problémů ventilátoru s časovačem

Pokud ventilátor po vypnutí světla okamžitě zhasne, zkontrolujte nastavení doběhu ventilátoru pomocí trimru na řídicí jednotce. Jestliže časový spínač ventilátoru nereaguje vůbec, zaměřte se na tyto body:

• Ověřte přítomnost napětí na stálé fázi určené pro časový doběh.
• Zkontrolujte, zda nedošlo k oxidaci kontaktů vlivem vlhkosti v koupelně.
• Prověřte, zda jsou vodiče ventilátoru správně zapojeny dle schématu výrobce.
• Ujistěte se, že elektroinstalace ventilátoru není poškozena mechanickým namáháním.

Odborná rada: Pokud ventilátor s čidlem vlhkosti a doběhem vykazuje nestabilitu, zkontrolujte čistotu senzoru vlhkosti, který může být zanesen nečistotami. Upozorňuji, že jakékoli zásahy do elektroinstalace pod napětím jsou nebezpečné a smí je provádět pouze osoba s odbornou způsobilostí.

Časté dotazy k zapojení ventilátoru s časovačem a doběhem

Otázka: Jak zapojit ventilátor s časovačem, když jsou ve zdi pouze dva vodiče?

V elektroinstalaci s dvěma vodiči (L a N) je nutné přidat samostatný vypínač, který spíná fázi LT, aby časový spínač ventilátoru správně fungoval.

Otázka: Jaký je rozsah nastavení doby doběhu ventilátoru s časovačem?

Doba doběhu se většinou nastavuje v rozmezí 2 až 30 minut pomocí ovládacího kolečka na těle ventilátoru.

Otázka: Proč ventilátor běží i po vypnutí světla?

Ventilátor s časovačem běží po vypnutí světla nastavený časový interval pro odstranění zbytkové vlhkosti z místnosti.

Otázka: Jaký jistič je vhodný pro ventilátor s časovačem?

Použijte jistič s minimální mezerou kontaktů 3 mm, který zajistí bezpečné přerušení fáze a ochranu zařízení.

Otázka: Kdo by měl instalovat ventilátor s časovačem?

Instalaci smí provádět pouze kvalifikovaný elektrikář, který zajistí bezpečné zapojení všech vodičů ventilátoru dle platných norem.

Otázka: Co znamená spínaná fáze LT u ventilátoru s časovačem?

Spínaná fáze LT je vodič, který aktivuje časový spínač ventilátoru, obvykle se připojuje na samostatný vypínač světla.

Otázka: Jak nastavit dobu doběhu ventilátoru pro úsporu energie?

Optimalizujte nastavení doběhu ventilátoru na 5 až 10 minut, což je dostatečné pro odvod vlhkosti a šetří elektrickou energii.

Otázka: Jaké jsou nejčastější chyby při zapojení ventilátoru s časovačem?

Mezi časté chyby při zapojení ventilátoru s časovačem patří záměna vodičů L a LT nebo nedostatečné dotažení svorek.

Otázka: Lze ventilátor s časovačem připojit k chytré domácnosti?

Ano, některé pokročilé modely lze integrovat do systémů chytré domácnosti pro automatizované větrání.

Otázka: Jak často je potřeba ventilátor s časovačem udržovat?

Údržba ventilátoru by měla být pravidelná, zahrnuje čištění lopatek a kontrolu elektrických spojů nejméně jednou za 6 měsíců.

Otázka: Co dělat, když ventilátor s časovačem nefunguje správně?

Zkontrolujte správné zapojení vodičů a nastavení časovače, v případě opakované závady vyhledejte pomoc odborníka.

Otázka: Jaký je rozdíl mezi fází L a spínanou fází LT?

Fáze L je stálý přívod elektrické energie pro napájení elektroniky, zatímco LT je spínaný signál pro aktivaci běhu.

Otázka: Je možné nastavit dobu doběhu ventilátoru nad 30 minut?

Některé modely umožňují nastavení doby doběhu až do 45 minut, což závisí na konkrétním typu použité elektroniky.

Otázka: Jak správně označit vodiče při zapojení ventilátoru?

Používejte standardní barvy: modrý pro nulový vodič N, hnědý pro fázi L, a černý či šedý pro spínanou fázi LT.

Otázka: Jaký je význam zpětné klapky u ventilátoru s časovačem?

Zpětná klapka zabraňuje zpětnému proudění vzduchu z potrubí do místnosti, což zvyšuje účinnost ventilace.
