Správná elektroinstalace venkovních žaluzií vyžaduje přesné dodržení schématu zapojení motoru a správnou volbu kabeláže pro zajištění dlouhodobého provozu. Kompletní systém ovládání žaluzií musí vždy instalovat osoba s příslušnou odbornou elektrotechnickou způsobilostí, aby nedošlo k poškození pohonu nebo ohrožení bezpečnosti. Tento návod vám poskytne technický přehled klíčových prvků, které jsou pro funkční a bezpečné stínění vašeho domu nezbytné.
Klíčové závěry
- Pro venkovní žaluzie se doporučuje kabel CYKY 3J x 1,5 mm² pro dálkové ovládání a CYKY 4J či 5J x 1,5 mm² pro ovládání vypínačem.
- Kabely je ideální vyvést v horních 5 cm ostění okna nebo dveří, s rezervou kabelu minimálně 30 cm od osy žaluzie.
- Každý motor žaluzií by měl být jištěn samostatným jističem odpovídajícím jeho příkonu.
- Existují tři způsoby ovládání – standardní kabelové, rádiové a systémy pro chytré domácnosti jako Somfy io nebo KNX.
- Příprava elektroinstalace by měla probíhat ideálně již při hrubé stavbě, aby bylo možné kabely vést skrytě a bezpečně.
Doporučené kabely pro zapojení venkovních žaluzií
Pro správnou elektroinstalaci venkovních žaluzií je nezbytné zvolit správný typ kabelu CYKY podle způsobu ovládání motoru. Pokud plánujete dálkové ovládání, použijte kabel CYKY 3J x 1,5 mm², zatímco pro ovládání nástěnným vypínačem je vhodný kabel CYKY 4J x 1,5 mm² nebo 5J x 1,5 mm².
Který kabel je vhodný pro připojení venkovních žaluzií
Při plánování kabeláže žaluzií vždy zohledněte počet vodičů potřebných pro motor venkovních žaluzií. Kabel CYKY 3J x 1,5 mm² obsahuje fázový, nulový a ochranný vodič, což plně dostačuje pro systémy s dálkovým ovládáním. V případě, že instalujete klasické ovládání žaluzií pomocí vypínače, potřebujete více vodičů pro směry pohybu nahoru a dolů. Zde se využívá kabel CYKY 4J x 1,5 mm² pro základní zapojení, nebo kabel CYKY 5J x 1,5 mm², který umožňuje snadnější integraci do systémů chytré domácnosti pro žaluzie.
| Typ kabelu | Počet vodičů | Doporučené využití |
|---|---|---|
| CYKY 3J x 1,5 mm² | 3 | Dálkové ovládání a přijímače |
| CYKY 4J x 1,5 mm² | 4 | Přímé ovládání vypínačem |
| CYKY 5J x 1,5 mm² | 5 | Vypínač nebo chytrá domácnost |
Odborná rada: Pamatujte, že veškeré zásahy do domovní elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí. Při přípravě kabeláže pro motor venkovních žaluzií vždy počítejte s rezervou alespoň 50 cm u každého okenního otvoru pro snadné zapojení. Správné dimenzování jističe žaluzií, obvykle 10 A, zajistí bezpečný provoz celého systému.
Umístění a vedení kabelů pro venkovní žaluzie
Správná příprava elektroinstalace je klíčovým krokem pro bezproblémovou montáž venkovních žaluzií a jejich dlouhodobou funkčnost. Zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice.
Kde přesně vyvést kabel pro venkovní žaluzie?
Kabeláž žaluzií je nutné vyvést přímo do horní části ostění okna nebo dveří, konkrétně v rozmezí horních 5 cm od překladu. Toto přesné umístění zajišťuje, že kabel pro motor venkovních žaluzií bude dostatečně skrytý pod krycím plechem, čímž zamezíte jeho mechanickému poškození a zajistíte čistý vzhled fasády. Při plánování elektroinstalace venkovních žaluzií volte vedení kabelů buď skrytě pod omítkou v chráničce, nebo přiznaně v elektroinstalačních lištách, pokud již nemůžete sekat do zdiva. Správné vyústění kabelu přímo v horní části ostění okna výrazně usnadňuje následné zapojení venkovních žaluzií a minimalizuje riziko průniku vlhkosti k motoru.
Jaká rezerva kabelu je doporučená pro připojení motoru?
U každého vývodu pro motor venkovních žaluzií ponechte rezervu kabelu v délce minimálně 30 cm od osy otvoru. Tato rezerva kabelu je nezbytná pro pohodlné připojení motoru venkovních žaluzií ke svorkovnici, aniž byste museli kabel napínat nebo pracovat v omezeném prostoru. Dostatečná délka vám umožní provádět servisní úkony nebo výměnu pohonu v budoucnu bez nutnosti nastavování elektroinstalace.
Při přípravě vedení dodržujte následující zásady:
- Používejte vždy kabel typu CYKY-J 4×1.5 pro standardní ovládání žaluzií.
- Pro systémy chytrá domácnost žaluzie počítejte s rezervou pro datové vodiče.
- Každý motor venkovních žaluzií by měl mít vlastní jištění, ideálně samostatný jistič žaluzií v rozvaděči.
- Před finální montáží ověřte multimetrem přítomnost napětí v připravených kabelech.

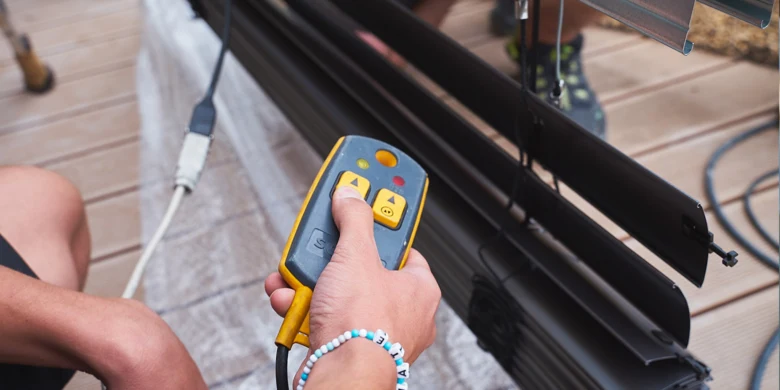

Způsoby ovládání venkovních žaluzií
Způsob, jakým budete ovládat venkovní žaluzie, zásadně ovlivňuje náročnost přípravy elektroinstalace. Motor venkovních žaluzií představuje srdce celého systému a podle zvolené technologie se liší i schéma zapojení ovládání venkovních žaluzií. V praxi se setkáváme se třemi základními variantami, které určují, jak se ovládají venkovní žaluzie manuálně a elektricky.
- Kabelové ovládání vyžaduje přímé propojení motoru žaluzie s nástěnným tlačítkem pomocí kabelu CYKY 4J x 1,5 mm² nebo CYKY 5J x 1,5 mm². Tento systém vyžaduje pro každý motor samostatný přívod a je cenově nejdostupnější, ovšem vyžaduje pečlivé plánování kabeláže žaluzií již ve fázi hrubé stavby.
- Rádiové ovládání využívá motor s integrovaným přijímačem signálu, což eliminuje potřebu tahání ovládacích kabelů k vypínačům. Schéma zapojení žaluzií s dálkovým ovládáním je jednodušší, neboť k motoru přivádíte pouze napájecí kabel CYKY 3J x 1,5 mm² pod napětím 230 V.
- Chytrá domácnost žaluzie integruje do komplexních systémů, jako jsou Somfy io, KNX nebo Loxone. Tyto protokoly umožňují automatizaci na základě intenzity slunečního svitu či času, přičemž motor venkovních žaluzií komunikuje s centrální jednotkou bezdrátově nebo po sběrnici.
| Typ ovládání | Typ kabelu | Počet žil |
|---|---|---|
| Nástěnné tlačítko | CYKY 4J / 5J x 1,5 mm² | 4 nebo 5 |
| Rádiové ovládání | CYKY 3J x 1,5 mm² | 3 |
| Chytrý systém | dle protokolu (např. sběrnice) | dle projektu |
Odborná rada: Při návrhu elektroinstalace venkovních žaluzií nezapomeňte, že zásahy do rozvodů elektrické energie smí provádět pouze osoba s příslušnou odbornou způsobilostí. Pro bezpečný provoz každé větve doporučuji instalovat samostatný jistič žaluzií, který zajistí snadnou údržbu a ochranu v případě poruchy motoru. Správná příprava elektroinstalace pro montáž venkovních žaluzií zahrnuje vyvedení kabelu v horních 5 cm ostění okna, přičemž pro snadné připojení motoru ponechte rezervu kabelu minimálně 30 cm od osy žaluzie.
Technické parametry instalace
Při plánování elektroinstalace venkovních žaluzií dodržujte následující postup pro zajištění dlouhodobé funkčnosti systému:
- Umístění kabelu – vyveďte napájecí kabel na střed žaluzie v horních 5 cm ostění okna či dveří.
- Rezerva kabeláže – ponechte minimálně 30 cm kabelu od osy žaluzie pro snadnou manipulaci při zapojení.
- Jištění okruhu – zajistěte každý motor nebo větev samostatným jističem odpovídajícím příkonu motoru.
- Koordinace prací – naplánujte trasování kabelů před omítkami nebo zateplením pro skryté vedení v interiéru či fasádě.
Otázka: Jaký typ kabelu je vhodný pro připojení venkovních žaluzií?
Pro standardní kabelové ovládání použijte kabel CYKY 4J x 1,5 mm² nebo CYKY 5J x 1,5 mm². Pokud instalujete motor s rádiovým přijímačem, postačí přívodní kabel CYKY 3J x 1,5 mm².
Otázka: Je možné dodatečně instalovat venkovní žaluzie bez sekání do zdiva?
Ano, při dodatečné montáži lze kabely vést přiznaně v lištách, nebo využít motory s rádiovým ovládáním, které nevyžadují instalaci kabeláže k ovládacím tlačítkům. Vždy však musíte zajistit přívod napájecího napětí 230 V k motoru.
Bezpečnostní opatření a jističe pro venkovní žaluzie
Bezpečnost elektroinstalace venkovních žaluzií začíná u správného návrhu jištění. Každý motor venkovních žaluzií vyžaduje vlastní samostatný jistič, který chrání kabeláž žaluzií před přetížením a případným požárem. Standardně se pro běžné motory používá jistič s charakteristikou B a hodnotou 10 A, což odpovídá příkonu zařízení, který se obvykle pohybuje mezi 100 až 200 watty. Pokud plánujete instalaci většího počtu pohonů, například pro chytrou domácnost, vždy rozdělte okruhy tak, aby jistič žaluzií nebyl přetížen součtovým příkonem všech připojených pohonů.
Technické požadavky na instalaci a jištění
Při realizaci elektroinstalace venkovních žaluzií dbejte na dodržení platných technických norem pro vnější prostory. Kabeláž žaluzií musí být vedena v chráničkách odolných proti UV záření a mechanickému poškození. Pokud vás zajímá, jak správně zapojit kabely pro venkovní žaluzie, pamatujte, že veškeré zásahy do rozvodů elektrické energie smí provádět pouze osoba s odbornou elektrotechnickou způsobilostí.
- Používejte kabely typu CYKY-J 4×1,5 pro přívod ke každému motoru.
- Každý motor venkovních žaluzií musí mít vlastní jisticí prvek v rozvaděči.
- Ovládání žaluzií musí být odděleno od silových obvodů v případě použití řídicích jednotek.
- Pro venkovní instalace volte komponenty s minimálním krytím IP44.
Odborná rada: Při výběru ovládání zvažte, jaký vypínač použít pro ovládání venkovních žaluzií, aby byl kompatibilní s vaším systémem chytré domácnosti a zajistil bezpečné blokování protichůdných povelů. Správné zapojení je základem pro dlouhou životnost motoru a bezproblémový provoz stínicí techniky.
Integrace venkovních žaluzií s chytrou domácností
Integrace venkovních žaluzií do systému chytré domácnosti vyžaduje pečlivé plánování kabeláže a výběr kompatibilního řídicího protokolu. Pro bezproblémové propojení s domácí automatizací je nutné v první fázi správně vyvést elektroinstalaci pro venkovní žaluzie, aby bylo možné motor venkovních žaluzií napájet i ovládat dle zvolené technologie. Upozorňuji, že zásahy do rozvodů a připojení k síti smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací dle platných norem.
Jak integrovat venkovní žaluzie do chytré domácnosti?
Chytrá domácnost integruje venkovní žaluzie prostřednictvím moderních komunikačních protokolů, které umožňují centrální správu všech prvků. Systém Somfy io využívá bezdrátovou technologii s obousměrnou komunikací, což zjednodušuje zapojení při renovacích, kde nelze snadno doplnit kabeláž. Pro komplexní projekty na bázi sběrnicových systémů se využívá standard KNX nebo řídicí jednotka Loxone, které nabízejí vysokou stabilitu a pokročilé logické vazby. Integrace vyžaduje přesnou přípravu, zejména při řešení, jak vyvést kabel pro motor venkovních žaluzií, aby odpovídal nárokům daného systému. Kabeláž žaluzií musí být vyvedena v horních 5 cm ostění okna nebo dveří, přičemž napájecí kabel umístěte na střed žaluzie. Pro snadné připojení motoru ponechte rezervu kabelu minimálně 30 cm od osy žaluzie. Pokud zvažujete, jak na dodatečnou montáž venkovních žaluzií s elektrickým ovládáním, vždy se poraďte s projektantem elektroinstalací. Správně navržená kabeláž žaluzií je základem pro spolehlivou komunikaci mezi motorem a řídicí jednotkou.
Jaké jsou výhody chytrého ovládání venkovních žaluzií?
Chytré ovládání žaluzií přináší především automatizaci stínění na základě intenzity slunečního záření, venkovní teploty či času. Tato domácí automatizace efektivně snižuje náklady na vytápění v zimě a klimatizaci v létě, čímž zvyšuje celkovou energetickou úsporu budovy. Uživatelé mohou ovládat stínění pomocí mobilních aplikací nebo hlasových asistentů, a to i na dálku. Scénáře v rámci chytré domácnosti umožňují například automatické vytažení žaluzií při detekci silného větru, čímž chráníte motor venkovních žaluzií před mechanickým poškozením. Správně nastavený jistič žaluzií a kvalitní elektroinstalace venkovních žaluzií zajišťují dlouhou životnost systému. Automatizace nejen zvyšuje komfort uživatele, ale také simuluje přítomnost osob v objektu, což posiluje bezpečnost vaší domácnosti. Při plánování systému vždy zvažte, jak správně zapojit kabely pro venkovní žaluzie, aby bylo ovládání intuitivní a bezpečné pro všechny členy domácnosti.
| Typ ovládání | Doporučený kabel | Poznámka |
|---|---|---|
| Dálkové ovládání | CYKY 3J x 1,5 mm² | Napájení přímo k motoru |
| Nástěnné tlačítko | CYKY 4J/5J x 1,5 mm² | Samostatný přívod ke každému motoru |
| Sběrnicové systémy | Dle specifikace KNX/Loxone | Vyžaduje odborný návrh topologie |
Odborná rada: Při plánování elektroinstalace pro venkovní žaluzie vždy počítejte se samostatným jištěním pro každý motor. Instalaci provádějte ideálně ve fázi hrubé stavby před aplikací omítek a zateplení, což vám umožní skryté vedení kabeláže bez nutnosti dodatečného sekání do zdiva.
Plánování elektroinstalace během stavby a dodatečná montáž
Správná příprava elektroinstalace pro montáž venkovních žaluzií představuje klíčový krok, který zásadně ovlivňuje výsledný vzhled fasády i funkčnost systému. Pokud plánujete instalaci již ve fázi hrubé stavby, doporučuji vést veškerou kabeláž žaluzií v chráničkách pod omítkou nebo v izolaci. Tímto způsobem zajistíte, že kabeláž žaluzií zůstane zcela skrytá a motor venkovních žaluzií bude mít přímý přívod elektrické energie bez viditelných prvků. Pro každé okno počítejte se samostatným přívodem, který bude jištěn v domovním rozvaděči, přičemž vhodný jistič žaluzií zajistí ochranu proti přetížení. Kabely vyveďte v horních 5 cm ostění okna nebo dveří, přičemž napájecí kabel umístěte na střed žaluzie a ponechte rezervu minimálně 30 cm od osy žaluzie pro snadné připojení.
| Typ ovládání | Doporučený typ kabelu |
|---|---|
| Dálkové ovládání | CYKY 3J x 1,5 mm² |
| Ovládání vypínačem | CYKY 4J/5J x 1,5 mm² nebo 4C/5C x 1,5 mm² |
Jak na dodatečnou montáž venkovních žaluzií s elektrickým ovládáním
Dodatečná montáž venkovních žaluzií na hotovou fasádu vyžaduje odlišný přístup, kdy se vedení kabelů realizuje buď pomocí estetických lišt, nebo náročným zasekáním do zdiva. Při instalaci lišt vedete kabely po povrchu stěny, což je technicky jednodušší, ale vizuálně méně čisté řešení. Pokud zvolíte sekání do zdiva, musíte následně sanovat omítku a malbu, což zvyšuje náklady na instalaci. V obou případech pamatujte, že veškeré zásahy do elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí dle platných norem. Správně navržená kabeláž umožňuje budoucí integraci do systému chytrá domácnost žaluzie, kde ovládání žaluzií probíhá centrálně přes mobilní aplikaci, časové scénáře nebo nástěnné spínače.
Odborná rada: Při plánování propojení s chytrou domácností konzultujte požadavky se specialistou na stínění a dodavatelem automatizace, abyste zajistili plnou kompatibilitu systémů jako Somfy io, Loxone nebo KNX.
Otázka: Jaký typ kabelu je nejvhodnější pro motor venkovních žaluzií?
Pro dálkové ovládání použijte kabel CYKY 3J x 1,5 mm². Pokud plánujete ovládání pomocí nástěnného spínače, zvolte kabel CYKY 4J x 1,5 mm² nebo 5J x 1,5 mm², případně varianty s označením C.
Otázka: Je nutné mít pro každou žaluzii samostatný jistič?
Ano, každý motor nebo větev musí být jištěn samostatným jističem, jehož parametry odpovídají celkovému příkonu instalovaných zařízení. Tímto předejdete výpadkům celého systému při poruše jednoho motoru.
Otázka: Jak postupovat při dodatečné montáži na hotovou fasádu?
Kabely lze vést přiznaně v lištách, nebo skrytě zasekáním do zdiva pod omítku. Vždy dbejte na to, aby byla elektroinstalace koordinována s ostatními profesemi a splňovala požadavky na revizi.
Příklady zapojení více motorů a řídicích systémů
Správné zapojení více motorů vyžaduje pečlivou přípravu a dodržení norem pro elektroinstalaci venkovních žaluzií. Upozorňuji, že jakékoli zásahy do rozvodů elektrické energie smí provádět pouze osoba s příslušnou odbornou elektrotechnickou způsobilostí.
Zapojení více motorů v jedné větvi
Při instalaci více motorů v jedné větvi nikdy nepropojujte výstupy motorů přímo paralelně bez oddělovacích relé, jinak hrozí zničení koncových spínačů. Pro bezpečné ovládání použijte skupinové relé nebo centrální řídicí jednotku. Každá větev musí být jištěna samostatným jističem žaluzií, obvykle s charakteristikou B a hodnotou 10 A. Kabeláž žaluzií veďte v cyklu 4×1,5 mm2 pro klasické ovládání tlačítky.
- Instalujte oddělovací relé pro každý motor v rámci skupiny.
- Použijte průřez vodičů 1,5 mm2 pro zajištění minimálního úbytku napětí.
- Označte každý kabel u motoru i v rozvaděči pro snadnou údržbu.
Porovnání řídicích systémů KNX a Somfy io
Moderní chytrá domácnost žaluzie využívá buď drátové systémy jako KNX, nebo bezdrátové protokoly typu Somfy io. Řídicí systém KNX vyžaduje sběrnicovou kabeláž a nabízí vysokou stabilitu díky fyzickému propojení prvků. Naproti tomu Somfy io pracuje na bázi obousměrné bezdrátové komunikace, což zjednodušuje zapojení při rekonstrukcích bez nutnosti sekat do stěn.
| Vlastnost | Řídicí systém KNX | Somfy io |
|---|---|---|
| Přenos signálu | Sběrnicový kabel | Bezdrátový rádiový signál |
| Instalace | Náročnější, nutná kabeláž | Snadná, bez dodatečných kabelů |
| Spolehlivost | Velmi vysoká (drát) | Vysoká (zpětná vazba) |
Odborná rada: Při návrhu systému vždy zvažte budoucí rozšiřitelnost. Drátový systém KNX je robustnější pro celoplošné řízení budovy, zatímco Somfy io představuje ideální volbu pro dodatečnou automatizaci žaluzií v hotovém interiéru. Před zahájením montáže vždy ověřte kompatibilitu zvoleného motoru s vybranou řídicí jednotkou, aby bylo ovládání žaluzií plynulé a bezpečné.
