Správné propojení elektroměrového rozvaděče s podružnou rozvodnicí zajišťuje spolehlivý chod celé elektroinstalace v rodinném domě. Bezpečná distribuce elektrické energie vyžaduje pečlivé dimenzování kabeláže CYKY-J a správné nastavení jističů pro jednotlivé okruhy. Upozorňuji, že jakékoliv zásahy do elektrických rozvodů smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací.
💡 Klíčové informace
- Domovní rozvaděč se obvykle umisťuje v 1. NP, například v zádveří nebo komoře.
- Pro připojení rozvaděčů se doporučuje kabel minimálně 4×10 mm² v síti TN-C.
- Elektroměrové rozváděče musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3 a být označeny znakem CE.
- Podružné rozvaděče se často umisťují v obytných patrech a technických místnostech, například v 2. NP nebo dílně.
- Montáž rozvaděčů musí umožnit snadný přístup a bezpečné zapojení všech vodičů podle správného sledu fází.
Základní principy zapojení domovního rozvaděče
Správné zapojení domovního rozvaděče představuje centrální uzel, ze kterého se elektroinstalace rozvádí do jednotlivých okruhů v objektu. Rozvaděč musí splňovat normy ČSN-EN 61439, které definují technické požadavky na bezpečnost a funkčnost sestavy. Zásahy do těchto systémů smí provádět pouze osoba s odbornou elektrotechnickou způsobilostí.
Co musí obsahovat domovní rozvaděč?

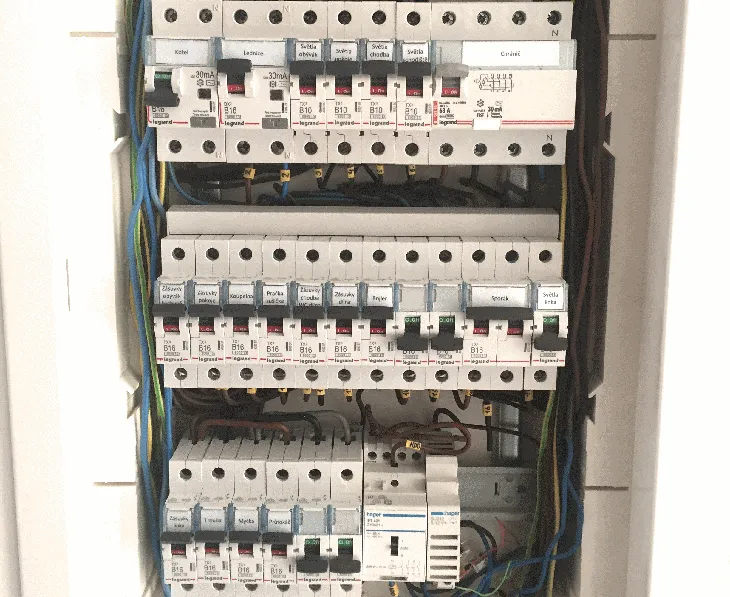

Domovní rozvaděč tvoří základní ochranný prvek systému, který v sobě sdružuje jističe a proudový chránič pro konkrétní koncové obvody. Uvnitř skříně naleznete hlavní svorkovnice, které slouží pro přehledné rozdělení pracovních a ochranných vodičů. Každý jistič v rozvaděči chrání elektrické obvody před nadproudem a zkratem, zatímco proudový chránič zajišťuje ochranu osob při poruchových stavech. Celá montáž rozvaděče musí respektovat aktuální ČSN normy, které určují minimální průřezy vodičů a dostatečné prostorové rezervy pro odvod tepla. V rodinných domech se standardně využívá kabeláž CYKY-J, která je vedena z elektroměrového rozvaděče přímo do domovního uzlu. Komponenty uvnitř musí být přehledně uspořádány tak, aby umožňovaly snadnou údržbu a bezpečnou revizi celého systému.
Jak zapojit domácí rozvaděč?
Samotné zapojení domovního rozvaděče vyžaduje důsledné dodržení barevného značení vodičů a schématu zapojení. Fáze L1, L2 a L3 se připojují na hlavní svorkovnice nebo přímo na vstupní svorky proudového chrániče, přičemž nulový vodič PEN musí být vždy správně rozdělen na pracovní střední vodič N a ochranný vodič PE. Při instalaci je nutné zajistit pevné dotažení všech spojů, aby nedocházelo k přechodovým odporům a následnému zahřívání kabeláže CYKY-J. Každý jistič následně distribuuje napětí do konkrétních větví elektroinstalace v domě. Pro dosažení maximální bezpečnosti doporučuji vždy postupovat podle vypracovaného projektu, který reflektuje reálnou zátěž jednotlivých okruhů. Správně provedené zapojení rozvaděče minimalizuje riziko vzniku požáru a zajišťuje dlouhodobou spolehlivost všech připojených elektrických spotřebičů.
Správné připojení podružného rozvaděče v rodinném domě
Správné připojení podružného rozvaděče vyžaduje striktní dodržení norem ČSN-EN 61439-1 a ČSN-EN 61439-3, které definují požadavky na bezpečnost elektroinstalace. Veškeré zásahy do rozvodů elektrické energie, včetně montáže rozvaděče a zapojení jističů, smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací dle platných předpisů.
Jak připojit podružný rozvaděč?
Podružný rozvaděč propojíte s hlavním domovním rozvaděčem pomocí kabeláže CYKY-J o minimálním průřezu 4×10 mm². Vodiče v hlavním jističi i podružné skříni zapojujte striktně podle sledu fází L1, L2, L3 a nulového vodiče. Rozdělení vodiče PEN na soustavu TN-S (oddělený PE a N) se provádí až v podružném rozvaděči. Při montáži dbejte na dotažení všech svorek momentovým klíčem, aby nedošlo k přechodovým odporům a následnému zahřívání spojů.
- Odpojení napájení – vypněte hlavní jistič v elektroměrovém rozvaděči a ověřte beznapěťový stav dvoupólovou zkoušečkou.
- Příprava kabeláže – odizolujte konce vodičů kabelu CYKY-J 4×10 mm² a zajistěte je lisovacími dutinkami pro zamezení třepení měděných žil.
- Připojení fází – zapojte vodiče fáze L1, fáze L2 a fáze L3 do hlavního vypínače podružného rozvaděče dle schématu zapojení.
- Ukončení nulového vodiče – připojte vodič PEN na příslušnou sběrnici v rozvaděči a zajistěte jeho pevné dotažení dle předepsaného momentu.
- Kontrola spojů – prověřte mechanickou pevnost všech kontaktů a správnost zapojení, zejména u instalovaných prvků jako je proudový chránič.
Jaký kabel pro podružný rozvaděč?
Pro spolehlivé napájení podružného rozvaděče je volba správného kabelu zásadní pro bezpečnost elektroinstalace. Používejte výhradně měděný kabel CYKY-J 4×10 mm², který je dimenzován pro běžné zatížení v rodinných domech a odpovídá normám pro pevné uložení. Použití menšího průřezu než 10 mm² není pro hlavní přívod k podružnému rozvaděči přípustné, neboť hrozí nadměrné zahřívání vedení při vyšším odběru proudu. V případě odvodu z rozvaděče do podružných okruhů lze využít kabeláž 5×6 mm² pro soustavu TN-S.
| Typ kabelu | Minimální průřez | Použití |
|---|---|---|
| CYKY-J | 4×10 mm² | Přívod k podružnému rozvaděči (TN-C) |
| CYKY-J | 5×6 mm² | Odvod z rozvaděče (TN-S) |
| CYKY-J | 3×1,5 mm² | Světelné okruhy |
| CYKY-J | 3×2,5 mm² | Zásuvkové okruhy |
Odborná rada: Při výběru kabeláže zohledněte způsob uložení, tedy zda kabel vedete v omítce, v chráničce nebo v zemi, a podle toho zvolte odpovídající typ izolace. Kvalitní kabeláž CYKY-J zajišťuje dlouhou životnost a minimalizuje riziko poruch. Pamatujte, že správné dimenzování vodičů je základem pro funkčnost všech jističů a bezpečnost celé instalace.
Otázka: Kde se provádí rozdělení vodiče PEN na PE a N?
Rozdělení vodiče PEN na samostatný ochranný vodič PE a pracovní nulový vodič N se realizuje až v podružném rozvaděči nebo v měřené části elektroměrového rozvaděče. Tento krok je nezbytný pro přechod ze soustavy TN-C na bezpečnější soustavu TN-S.
Otázka: Jaké normy musí splňovat domovní rozvaděč?
Elektroměrové i podružné rozvaděče musí být v souladu s normami ČSN-EN 61439-1 a ČSN-EN 61439-3. Každý rozvaděč musí být vybaven prohlášením o shodě dle zákonů č. 22/1997 Sb. a č. 90/2016 Sb. a označen znakem CE.
Umístění domovního a podružného rozvaděče v rodinném domě
Hlavní domovní rozvaděč by měl být umístěn v 1. NP, ideálně v blízkosti zádveří nebo v technické místnosti, aby byla zajištěna snadná dostupnost pro obsluhu jističů. Správné zapojení domovního rozvaděče vyžaduje prostor s dostatečným větráním a minimálním rizikem mechanického poškození. Pokud plánujete schéma zapojení domovního a podružného rozvaděče, pamatujte na to, že podružný rozvaděč v 2. NP výrazně zkracuje délku kabeláže CYKY-J a snižuje úbytky napětí v koncových větvích.
Pro efektivní provoz elektroinstalace v domě se doporučuje následující rozmístění:
- Hlavní domovní rozvaděč: 1. NP, technická místnost nebo zádveří blízko vstupu.
- Podružný rozvaděč: 2. NP v prostorách chodby nebo samostatná technická místnost (např. dílna).
- Elektroměrový rozvaděč: umístění na hranici pozemku nebo na obvodové stěně budovy dle požadavků distributora.
Montáž rozvaděče vždy plánujte tak, aby proudový chránič i jističe byly přístupné bez nutnosti stěhování nábytku. Bezpečnost elektroinstalace vyžaduje dodržení norem ČSN-EN, které definují minimální odstupy od vodovodních potrubí a hořlavých materiálů. Pokud realizujete zapojení podružného rozvaděče, dbejte na přehledné značení všech vývodů v projektové dokumentaci. Připomínám, že veškeré zásahy do elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Normy, certifikace a bezpečnost při zapojení rozvaděčů
Každý domovní i podružný rozvaděč musí splňovat přísné normy ČSN-EN 61439-1 a ČSN-EN 61439-3, které definují technické parametry a bezpečnostní požadavky pro rozváděčová zařízení nízkého napětí. Provozovaná elektroinstalace vyžaduje, aby byl rozvaděč opatřen značkou CE, která deklaruje shodu s evropskými směrnicemi. Správné zapojení rozvaděče zahrnuje nejen osazení jističe a proudový chránič, ale také odpovídající kabeláž CYKY-J a přehledné bezpečnostní značení.
Legislativa stanovuje, že montáž rozvaděče smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací. Tato osoba přebírá právní odpovědnost za bezchybné provedení instalace a následnou bezpečnost elektroinstalace. Každé zařízení musí obsahovat nesmazatelnou výstražnou značku upozorňující na elektrické napětí. Při realizaci vždy dodržujte schéma zapojení rozvaděče, které je součástí projektové dokumentace. Pamatujte, že neodborný zásah do elektroměrového rozvaděče nebo podružných obvodů může vést k požáru či úrazu elektrickým proudem.
Jak postupovat při montáži a zapojení rozvaděčů krok za krokem
Montáž rozvaděče vyžaduje precizní přípravu, dodržení technických norem ČSN-EN a zajištění maximální bezpečnosti elektroinstalace. Upozorňuji, že veškeré zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice.
Příprava rozvaděče a montážní plochy
Při zahájení prací nejprve zvolte vhodnou montážní plochu, která odpovídá rozměrům zvolené skříně a umožňuje snadný přístup pro údržbu. U zapuštěných rozvaděčů vysekejte otvor do zdiva s dostatečnou rezervou pro zafixování sádrou nebo maltou. Správná velikost rozvaděče musí pojmout veškeré jističe, proudový chránič i rezervní moduly pro budoucí rozšíření obvodů v objektu.
Připevnění rozvaděče ke stěně
- Osazení skříně – umístěte rozvaděč do připraveného otvoru nebo na stěnu do roviny.
- Ukotvení – upevnění rozvaděče proveďte pomocí hmoždinek a šroubů odpovídajících typu podkladu.
- Kontrola stability – ověřte, zda je skříň pevně fixována a nehrozí její vytržení při manipulaci s kabeláží.
Zapojení vodičů podle fází
Postup připojení domácího rozvaděče krok za krokem začíná zatažením přívodní kabeláže CYKY-J do skříně.
- Odizolování kabelů – odstraňte plášť v délce umožňující pohodlnou manipulaci u svorkovnic.
- Připojení vodičů – zapojte fáze L1, L2, L3 na hlavní svorky jističů a ochranný vodič PE na sběrnici.
- Organizace spojů – zajistěte přehledné vedení vodičů, aby schéma zapojení domovního a podružného rozvaděče bylo srozumitelné pro revizního technika.
Kontrola a testování funkčnosti jističů
Odborná rada: Po dokončení montáže rozvaděče proveďte důkladnou vizuální prohlídku všech spojů a dotažení svorek.

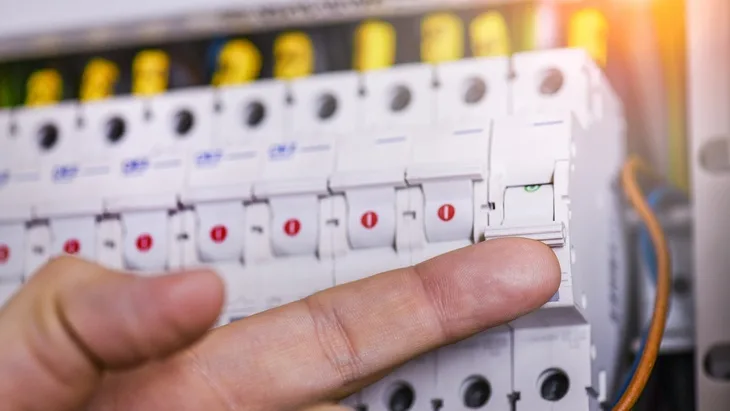

- Otestování jističů – ověřte mechanický chod každého jističe přepnutím páčky.
- Aktivace chrániče – stiskněte testovací tlačítko na proudovém chrániči pro ověření jeho správné reakce při simulovaném úniku proudu.
- Měření – finální kontrolu izolace a impedance smyčky provede revizní technik certifikovaným přístrojem.
Revize a údržba zapojených rozvaděčů
Pravidelná revize a údržba rozvaděče jsou nezbytné pro zajištění dlouhodobé bezpečnosti elektroinstalace v objektu. Revize zahrnuje důkladnou kontrolu všech šroubových spojů, která eliminuje riziko přechodových odporů a následného přehřívání vodičů. Funkčnost jističů ověřujte mechanickým vypnutím a zapnutím páček. U proudových chráničů doporučuji stisknout testovací tlačítko minimálně jednou za 6 měsíců, čímž ověříte jejich okamžitou reakci na poruchový stav. Vizuální inspekce musí odhalit případné známky tepelného namáhání izolace na kabeláži CYKY-J nebo deformace plastových krytů rozvaděče.
Odborná rada: Veškeré zásahy do instalace, jako je montáž rozvaděče, úprava vnitřního zapojení nebo oprava spojů, smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací dle platných předpisů.
- Kontrola dotažení šroubových spojů – provádí se na svorkovnicích a jističích pro zamezení vzniku oblouku.
- Ověření funkčnosti jističů – provádí se manuálním přepnutím páček pro ověření mechanického chodu mechanismu.
- Testování vybavovacího času proudového chrániče – provádí se testovacím tlačítkem pro ověření reakce na vybavovací proud.
- Vizuální kontrola celistvosti izolace – provádí se u všech přívodních a odchozích vodičů v rozvaděči.
- Odstranění prachu a nečistot – provádí se stlačeným vzduchem pro zamezení vzniku vodivých cest a přehřívání komponent.
Při zjištění jakékoli závady, jako je zápach spáleniny, viditelné opálení kontaktů nebo změna barvy izolace, je nutné okamžitě zajistit odbornou opravu. Správně provedené zapojení domovního rozvaděče podle norem ČSN-EN 61439-1 a ČSN-EN 61439-3 minimalizuje riziko vzniku požáru či úrazu elektrickým proudem. Pravidelná revize rozvaděče by měla probíhat minimálně jednou ročně, aby byla zajištěna shoda s technickou dokumentací a bezpečnostními požadavky.
Otázka: Jak často je nutné provádět revizi rozvaděče?
Revize rozvaděče by měla probíhat minimálně jednou ročně. Tento interval zahrnuje kontrolu spojů, testování jističů a vizuální inspekci stavu kabeláže.
Otázka: Kdo smí provádět údržbu a opravy v rozvaděči?
Veškeré zásahy do rozvaděče smí provádět pouze osoba s odbornou elektrotechnickou kvalifikací. Laické zásahy do elektroinstalace jsou nebezpečné a mohou vést k požáru nebo úrazu elektrickým proudem.
Otázka: Jak poznám, že je rozvaděč v pořádku?
Rozvaděč je v pořádku, pokud jsou všechny spoje dotažené, izolace vodičů nevykazuje známky tepelného namáhání a jističe i proudové chrániče reagují na manuální testování. Jakýkoli zápach spáleniny nebo opálení kontaktů vyžaduje okamžitý zásah odborníka.
Integrace moderních technologií do rozvaděčů
Moderní elektroinstalace vyžaduje prostor pro systémy, jako je fotovoltaika či prvky chytré domácnosti. Schéma zapojení FVE do rozvaděče musí zajistit bezpečné oddělení střídače od distribuční sítě pomocí odpovídajících jističů a přepěťových ochran. Při návrhu pamatujte, že každý obvod vyžaduje vlastní proudový chránič, který zabezpečuje bezpečnost uživatelů při poruše. Kvalitní montáž rozvaděče s dostatečnou rezervou pro kabeláž CYKY-J vám umožní snadné budoucí rozšíření. Vždy dbejte na normy ČSN-EN a připomínám, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí. Správné plánování zajistí funkční a bezpečný provoz vaší domácnosti.
