Normy instalace hromosvodů v ČR: kompletní přehled a požadavky

Bezpečná instalace hromosvodu na rodinném domě vyžaduje striktní dodržení normy ČSN EN 62305, která definuje komplexní systém ochrany před bleskem. Správně navržený a provedený systém v kombinaci s pravidelnou revizí hromosvodů minimalizuje riziko vzniku požáru i poškození elektroinstalace při přímém úderu blesku. Veškeré montážní práce na hromosvodné soustavě smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací.

Jaké normy platí pro instalaci hromosvodů v ČR?

Základní normou pro ochranu před bleskem v České republice je soubor ČSN EN 62305, který v plném rozsahu nahradil zastaralou ČSN 34 1398. Instalace hromosvodu musí vždy vycházet z aktuální rizikové analýzy blesku, která určí nezbytnou třídu ochrany LPS (Lightning Protection System) pro konkrétní objekt. Tato norma je klíčovým dokumentem vyžadovaným pojišťovnami pro uznání škod způsobených bleskem a její dodržení je povinné u nových staveb i rekonstrukcí dle zákona 250/21 Sb.

Které části normy ČSN EN 62305 jsou klíčové pro instalaci hromosvodů?

Norma ČSN EN 62305 definuje technické parametry pro návrh, montáž a revize hromosvodů ve čtyřech provázaných částech. První část se zaměřuje na obecné principy a ochranu před požárem, zatímco druhá část stanovuje metodiku pro zpracování rizikové analýzy. Třetí část řeší fyzickou ochranu konstrukcí před bleskem, včetně výběru vhodných materiálů hromosvodů a dimenzování svodů. Čtvrtá část se specializuje na ochranu elektrických zařízení vnitřními systémy, jako jsou svodiče přepětí (SPD). Správná instalace hromosvodu vyžaduje dodržení všech těchto částí, aby byla zajištěna účinná ochrana objektu. Modernizovaná verze ČSN EN IEC 62305-4 ed. 3 navíc přináší přesnější určení ochranného prostoru a klade vyšší nároky na korozivzdornost materiálů a kvalitu spojů v inteligentních budovách.

Jaké další normy platí pro instalaci hromosvodů v ČR a jaké jsou jejich ceny?

Kromě hlavního souboru ČSN EN 62305 existují doplňkové předpisy, které upravují specifické komponenty a systémy detekce. Norma ČSN EN IEC 62793 ED.2 definuje požadavky na výstražné systémy před bouřkou a platí od srpna 2021. Požadavky na spojovací součásti hromosvodů specifikuje ČSN EN IEC 62561-1 ED.3 s platností od února 2024. Tyto technické normy jsou dostupné v databázi České agentury pro standardizaci a jejich pořízení je nezbytné pro každého profesionála v oboru.

Kdo může instalovat hromosvod podle platných předpisů v ČR?

Instalaci hromosvodů a související revize hromosvodů smí provádět pouze certifikovaní odborníci s příslušnou elektrotechnickou kvalifikací. Podle Nařízení vlády č. 194/2022 Sb. musí mít montážní pracovník platné osvědčení pro činnost na elektrických zařízeních. Upozorňuji, že zásahy do rozvodů a instalace vnějších systémů ochrany před bleskem vyžadují odbornou způsobilost, neboť neodborná práce ohrožuje bezpečnost stavby i zdraví osob. Projektovou dokumentaci a rizikovou analýzu blesku vždy zpracovává autorizovaný elektroprojektant. Revize hromosvodů pak provádí certifikovaný revizní technik s kalibrovanou měřicí technikou dle zákona č. 505/1990 Sb., přičemž cena revize u rodinného domu začíná od cca 1 000 Kč. Připomínám, že aktivní hromosvody ESE nejsou v České republice povoleny a jejich instalace není v souladu s platnými normami.

Kdo může instalovat a provádět revize hromosvodů?

Instalace hromosvodu a následné revize hromosvodů jsou odborné činnosti, které v České republice podléhají přísné legislativě. Práce na ochraně před bleskem smí provádět pouze kvalifikovaný montér nebo revizní technik, který disponuje platným osvědčením podle Nařízení vlády č. 194/2022 Sb. Toto nařízení definuje požadavky na odbornou způsobilost osob v elektrotechnice. Pokud hledáte odpověď na otázku, kdo může provádět revizi a montáž hromosvodu v České republice, vězte, že bez příslušné certifikace je jakýkoliv zásah do systému v rozporu se zákonem.

Požadavky na odbornou způsobilost

Při realizaci systému podle normy ČSN EN 62305 je nezbytné dodržet jasně dané kompetence:

• Montér hromosvodů musí mít platné osvědčení dle NV 194/2022 Sb. pro montáž vyhrazených elektrických zařízení.
• Revizní technik je jedinou osobou oprávněnou provádět výchozí i pravidelné revize hromosvodů a ověřovat jejich funkčnost.
• Elektroprojektant zajišťuje návrh systému na základě rizikové analýzy blesku, která určuje potřebnou třídu ochrany.

Odborná rada: Při výběru firmy si vždy vyžádejte platné certifikáty. Chyby při instalaci hromosvodu v ČR, jako je špatné pospojování nebo nevhodné materiály hromosvodů, mohou vést k nefunkčnosti systému při úderu blesku a neuznání pojistného plnění.

Jak probíhá projektování a montáž hromosvodů podle ČSN EN 62305?

Odborná instalace hromosvodu vyžaduje přesné dodržení technických postupů, aby byla zajištěna účinná ochrana před bleskem v souladu s platnými normami. Veškeré zásahy do těchto systémů smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice dle vyhlášky 268/2009 Sb.

Výpočet rizika zásahu bleskem podle ČSN EN 62305

Základem celého systému je riziková analýza blesku, kterou zpracovává autorizovaný elektroprojektant s kvalifikací podle NV 194/2022 Sb. Tento dokument určuje, zda je ochrana před bleskem pro daný objekt nezbytná a jaká třída LPS (systému ochrany před bleskem) je vyžadována. Správný postup instalace hromosvodu podle normy ČSN EN 62305 začíná právě tímto projektem, který je součástí povinné dokumentace pro stavební povolení.

Požadavky na vzdálenosti a počet svodů

Při návrhu je klíčové dodržet bezpečnou izolační vzdálenost mezi hromosvodem a ostatními kovovými částmi objektu, která se obvykle pohybuje v rozmezí 400 až 1000 mm. Konkrétní počet svodů určuje projektant na základě geometrie budovy a zvolené třídy ochrany. Podpěry hromosvodu musí být instalovány v maximálních rozestupech 1 m, aby byla zajištěna mechanická stabilita celého vodiče při bouřkových jevech.

Montáž a použití izolačních podpěr

Kvalifikovaný montér realizuje instalaci pomocí certifikovaných komponent, přičemž důraz klade na izolační materiál podpěr. Tyto prvky zajišťují fixaci jímací soustavy a brání nechtěným přeskokům výboje na konstrukci budovy. Správným použitím těchto materiálů se rovněž předchází vzniku elektrochemické koroze na střešním plášti.

1. Zpracování projektové dokumentace – autorizovaný elektroprojektant provede rizikovou analýzu a výpočty.
2. Instalace jímací soustavy – montér osadí jímací tyče a vedení pomocí podpěr s dodržením izolačních vzdáleností.

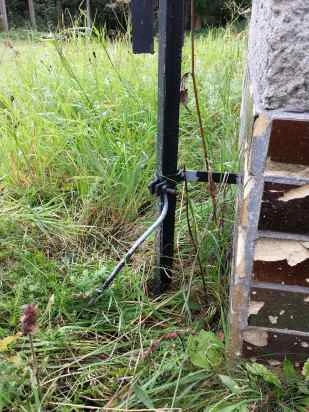

3. Ukotvení zemniče – zemnicí páska se ukládá do nezámrzné hloubky minimálně 600 mm pod úroveň terénu.
4. Provedení výchozí revize – revizní technik ověří shodu s normou ČSN EN 62305 a vystaví zprávu.

Jaké materiály a konstrukční prvky se používají při instalaci hromosvodů?

Výběr materiálů a konstrukční detaily hromosvodů

Správná instalace hromosvodu podle českých norem vyžaduje použití materiálů, které odolají povětrnostním vlivům a zajistí bezpečný odvod energie blesku. Podle normy ČSN EN 62305 volíme komponenty s ohledem na jejich elektrickou vodivost a odolnost proti korozi.

• Měď: Nabízí nejlepší elektrické vlastnosti a vysokou odolnost, avšak její pořizovací cena je výrazně vyšší.
• Hliník: Velmi oblíbený materiál pro svou lehkost a dobrou odolnost vůči korozi v běžném prostředí.
• Nerezová ocel: Ideální volba pro dlouhou životnost a vysokou mechanickou pevnost v náročných podmínkách.
• FeZn (pozinkovaná ocel): Běžně používaný, ale méně vhodný materiál kvůli postupné korozi, která zkracuje funkčnost systému.

Požadavky na svody hromosvodů podle ČSN stanovují minimální průřezy vodičů pro zajištění spolehlivého spojení. Zemnění se standardně provádí páskem o rozměrech 30/4 mm uloženým v betonu základů, což zajišťuje nízký přechodový odpor. Doplňkovou ochranu tvoří zemnící tyče a nezbytná antikorozní ochrana všech spojů. Odborná instalace hromosvodu musí vždy vycházet z rizikové analýzy blesku, aby systém splňoval veškeré legislativní nároky. Upozorňuji, že jakékoli zásahy do těchto rozvodů smí provádět pouze osoba s odbornou způsobilostí.

Jaké jsou požadavky na revize a pravidelné kontroly hromosvodů?

Pravidelná revize hromosvodů představuje klíčový prvek, který zajišťuje, že vaše ochrana před bleskem zůstává plně funkční. V České republice se tyto kontroly řídí normou ČSN EN 62305 a vyhláškou 268/2009 Sb. Hlavním parametrem, který musí každá instalace hromosvodu splňovat, je odpor uzemnění, jenž by neměl překročit hodnotu 10 Ω. Správně provedená revize vyžaduje použití kalibrované měřicí techniky, kterou disponuje pouze certifikovaný revizní technik s příslušným oprávněním.

Druhy revizí a jejich intervaly

Jaké kontroly musí splňovat instalace hromosvodu v ČR, určuje zákonná lhůta, která zaručuje včasné odhalení koroze či mechanického poškození spojů.

• Výchozí revize – provádí se po dokončení instalace před uvedením do provozu.
• Pravidelná revize – probíhá v intervalech minimálně jednou za 12 měsíců.
• Mimořádná revize – následuje bezodkladně po přímém zásahu blesku do objektu nebo po zásazích do konstrukce budovy.

Odborná rada: Nezapomínejte, že materiály hromosvodů podléhají vlivům počasí a korozi. Pokud revizní technik zjistí zvýšený odpor uzemnění, je nutné neprodleně provést opravu, aby byla zachována účinná ochrana objektu. Zásahy do rozvodů hromosvodu smí provádět pouze osoba s odbornou způsobilostí.

Jaké jsou legislativní požadavky a vyhlášky vztahující se k hromosvodům?

V České republice určují povinnost instalace hromosvodu především zákon číslo 250/2021 Sb. o bezpečnosti práce v souvislosti s provozem technických zařízení a vyhláška číslo 268/2009 Sb. o technických požadavcích na stavby. Tyto předpisy jasně definují, které zákony a vyhlášky upravují instalaci hromosvodů v ČR, přičemž kladou důraz na ochranu před bleskem u objektů, kde by úder mohl ohrozit zdraví osob, bezpečnost zvířat nebo kulturní dědictví.

Bezpečnostní požadavky na hromosvody podle ČSN

Základním technickým dokumentem pro návrh je norma ČSN EN 62305, která nahradila starší předpisy. Zpracování dokumentace musí vždy provádět kvalifikovaný elektroprojektant na základě výpočtu riziková analýza blesku.

• Instalace hromosvodu je povinná pro stavby, kde by blesk mohl způsobit požár nebo výbuch.
• Vyhláška 268/2009 Sb. vyžaduje ochranu u objektů s vysokou koncentrací osob nebo budov s hořlavou střešní krytinou.
• Pravidelné revize hromosvodů zajišťují funkčnost systému po celou dobu životnosti stavby.
• Kvalitní materiály hromosvodů musí odolávat korozi a mechanickému namáhání vnějších vlivů.

Odborná rada: Veškeré zásahy do hromosvodů smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice, protože neodborná instalace ohrožuje bezpečnost celé budovy.

Jak řešit ochranu před bleskem u historických a kulturních památek?

Instalace hromosvodu na historické památky představuje komplexní úkol, kde ochrana před bleskem musí být v souladu s požadavky památkové péče. Základním východiskem je norma ČSN EN 62305, která definuje nezbytné technické parametry, avšak u památkově chráněných objektů vyžaduje citlivý individuální návrh. Každá instalace hromosvodu proto začíná zpracováním rizikové analýzy blesku, která určí nezbytnou úroveň ochrany a omezí zásahy do nosných konstrukcí nebo historických střešních krytin.

Při návrhu je nutné dodržet specifické postupy:

• Konzultace záměru s příslušným orgánem památkové péče před zahájením prací.
• Využití materiálů hromosvodů s patinujícím povrchem pro minimalizaci vizuálního dopadu.
• Umístění svodů do skrytých prostor nebo pod stávající omítky dle technických možností.
• Pravidelné revize hromosvodů zajišťující dlouhodobou funkčnost i po instalaci.

Odborná rada: Vždy spolupracujte s elektroprojektantem, který má zkušenosti s historickými objekty, aby byla zajištěna shoda s normou ČSN EN 62305 při zachování estetické integrity památky. Upozorňuji, že jakékoliv zásahy do elektroinstalace a systému hromosvodů smí provádět pouze osoba s příslušnou odbornou způsobilostí.

Jaké jsou specifika instalace hromosvodů v inteligentních budovách?

Instalace hromosvodu v inteligentních budovách vyžaduje mnohem vyšší přesnost, neboť tyto objekty obsahují citlivou elektroniku vyžadující komplexní ochranu před bleskem. Norma ČSN EN 62305-4 ed. 3 definuje přísné požadavky na elektromagnetickou kompatibilitu a omezování přepětí v systémech řízení budov. Ochranný prostor musí být určen s vysokou přesností pomocí metody valivé koule, aby se minimalizovalo riziko zavlečení nebezpečných potenciálů do datových sítí.

Klíčovým aspektem je kvalita spojů, která přímo ovlivňuje spolehlivost celého systému při průchodu bleskového proudu. Zvýšené nároky na korozivzdornost materiálů hromosvodů zajišťují dlouhodobou funkčnost i v náročných podmínkách moderních fasád. Při návrhu je nutné provést detailní rizikovou analýzu blesku, která určí nezbytnost instalace svodičů přepětí pro ochranu vnitřních rozvodů.

• Výběr materiálů hromosvodů s vysokou korozivzdorností pro dlouhou životnost spojů.
• Zajištění přesného určení ochranného prostoru dle normy ČSN EN 62305.
• Pravidelné revize hromosvodů zaměřené na mechanickou integritu spojovacích prvků.
• Integrace prvků vnější ochrany s vnitřním systémem vyrovnání potenciálů.

Odborná rada: Veškeré zásahy do elektroinstalace a montáž ochranných systémů v inteligentních budovách musí provádět pouze osoba s odbornou způsobilostí, aby byl zajištěn soulad s platnými bezpečnostními požadavky na hromosvody podle ČSN.

Jak se provádí výpočet rizika zásahu bleskem podle ČSN EN 62305?

Výpočet rizika zásahu bleskem podle normy ČSN EN 62305-2 tvoří základní kámen pro návrh systému ochrany před bleskem. Tento proces určuje, zda je instalace hromosvodu pro konkrétní objekt technicky nezbytná a jaká úroveň ochrany před bleskem musí být splněna.

Parametry vstupující do výpočtu

Komplexní riziková analýza blesku vyžaduje přesná vstupní data o objektu. Do výpočtu vstupuje celková velikost stavby, její výška nad terénem a typ konstrukce. Důležitým faktorem je také okolí stavby, které ovlivňuje pravděpodobnost přímého úderu blesku do budovy. Analýza dále zohledňuje využité materiály hromosvodů a vnitřní vybavení budovy. Výsledné hodnoty následně určují, zda je nutné instalovat vnější ochranu před bleskem pro zajištění bezpečnosti osob a majetku.

Role a kvalifikace elektroprojektanta

Odborný výpočet rizika smí provádět pouze kvalifikovaný elektroprojektant s platným oprávněním podle NV 194/2022 Sb. Tento specialista zpracovává rizikovou analýzu blesku jako povinnou součást projektové dokumentace. Elektroprojektant vyhodnotí shromážděná data a stanoví, zda je instalace hromosvodu nezbytná dle platné legislativy. Správně provedený výpočet je klíčový pro budoucí revize hromosvodů a zajišťuje, že veškerá ochrana před bleskem odpovídá normě ČSN EN 62305 a vyhlášce 268/2009 Sb.

Jaké jsou ekonomické aspekty a náklady instalace hromosvodů?

Celkové náklady na instalaci hromosvodu závisí především na zvoleném materiálu a složitosti střechy. Zatímco měď představuje nejdražší variantu s vysokou životností, pozinkovaná ocel (FeZn) nabízí nejnižší pořizovací cenu při kratší trvanlivosti. Hliník představuje zlatou střední cestu s výbornou odolností vůči korozi. Kromě pořízení systému musíte počítat s tím, že pravidelné revize hromosvodů stojí v běžném rodinném domě od 1000 Kč.

Při plánování rozpočtu nezapomeňte, že instalace hromosvodu musí splňovat normu ČSN EN 62305 a vycházet z rizikové analýzy blesku. Odborná montáž i následné revize jsou klíčové pro uznání pojistného plnění. Odborná rada: Vždy vyžadujte certifikované komponenty, neboť nekvalitní materiály hromosvodů vedou k rychlejší degradaci celého systému a vyšším nákladům na údržbu. Upozorňuji, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí.

Časté dotazy

Kdo může instalovat hromosvod v ČR?

Instalaci hromosvodů smí provádět pouze montéři s platným osvědčením dle Nařízení vlády č. 194/2022 Sb.

Jaké normy upravují instalaci hromosvodů v České republice?

Základní norma je ČSN EN 62305, která má čtyři části a nahrazuje starší ČSN 34 1398.

Jak hluboko musí být ukotven hromosvod v zemi?

Zemnič se ukládá v základové rýze a je obklopen betonem minimálně 50 mm, hloubka závisí na konstrukci a projektu.

Kdy není povinné instalovat hromosvod na rodinný dům?

Podle zákona 250/21 Sb. nemusí mít hromosvod stavby s nízkým rizikem zásahu bleskem, což stanoví riziková analýza.

Jak často se musí provádět revize hromosvodů?

Revize jsou povinné minimálně jednou ročně a vždy po zásahu blesku, měří se odpor uzemnění, který nesmí překročit 10 Ω.

Jaké materiály jsou nejčastěji používány pro hromosvody?

Používají se měď, hliník, pozinkované železo (FeZn) a nerezová ocel, každý materiál má své výhody a nevýhody.

Jak se provádí výpočet rizika zásahu bleskem podle ČSN EN 62305?

Výpočet zohledňuje velikost stavby, materiál konstrukce a okolí, provádí jej elektroprojektant s kvalifikací.

Jaké jsou požadavky na vzdálenost hromosvodu od kovových prvků?

Izolační vzdálenost se pohybuje mezi 400 a 1000 mm, používají se izolační podpěry k ochraně proti korozi.

Co je potřeba vědět o instalaci hromosvodů na historických památkách?

Je nutná spolupráce s památkáři a použití nenápadných konstrukcí, aby nedošlo k poškození estetické hodnoty objektu.

Jaké jsou náklady na revizi hromosvodu u rodinného domu?

Cena revize začíná přibližně na 1000 Kč, závisí na rozsahu a stavu instalace.

Jaké jsou základní kroky při projektování hromosvodu podle ČSN EN 62305?

Projektování začíná analýzou rizika podle ČSN EN 62305-2, následuje návrh ochranných opatření dle ČSN EN 62305-3 s vymezením ochranných zón a výběrem vhodných materiálů.

Jaké jsou specifické požadavky na svody hromosvodu podle českých norem?

Svody musí být vyrobeny z mědi nebo hliníku s minimálním průřezem 16 mm² a musí být ukotveny do konstrukce minimálně ve třech bodech.

Jaké chyby je třeba se vyvarovat při instalaci hromosvodu v ČR?

Je nutné vyvarovat se nedostatečného ukotvení svodů, nesprávného propojení s uzemněním a použití nevhodných materiálů, které nesplňují normu ČSN EN 62305.

Jaké jsou legislativní požadavky a vyhlášky vztahující se k instalaci hromosvodů v ČR?

Instalace hromosvodů musí vyhovovat vyhlášce č. 268/2009 Sb. a zákonu č. 22/1997 Sb. o technických požadavcích na výrobky, včetně platných ČSN EN 62305.

Jak se provádí pravidelná kontrola a revize hromosvodů podle platných norem?

Revize se provádí minimálně jednou za 12 měsíců, zahrnuje vizuální kontrolu, měření odporu uzemnění a kontrolu pevnosti a kontinuity vodičů.
