Správná příprava elektroinstalace pro venkovní žaluzie vyžaduje precizní umístění kabeláže ještě před finální montáží fasády či zateplení domu. Důsledné naplánování ovládání venkovních žaluzií zajistí bezproblémové napájení každého motoru a ochrání systém před zbytečnými zásahy do hotové omítky.
📊 Klíčová fakta
- Elektroinstalace pro venkovní žaluzie musí být odolná vůči vlhkosti a povětrnostním vlivům, ideálně se používají krytky a chráničky.
- Kabely se vedou skrytě v zdivu nebo přiznanými lištami, vývod by měl být v horních 5 cm ostění okna.
- Pro ovládání se doporučují kabely CYKY 3J x 1,5 mm² pro dálkové ovládání, každý motor má vlastní jistič.
- Montáž elektroinstalace se nejlépe provádí v novostavbě před omítkou nebo zateplením.
- Ovládání motorů může být standardní s kabely, rádiové nebo integrované do chytré domácnosti.
Jak naplánovat trasu a umístění elektroinstalace pro venkovní žaluzie
Správná elektroinstalace pro venkovní žaluzie vyžaduje umístění kabelového vývodu do horních 5 cm ostění okna, což zajistí snadné napojení motoru. Kabeláž musí být chráněna před mechanickým poškozením a povětrnostními vlivy, proto ji vždy veďte skrytě pod omítkou nebo v izolaci.
Vedení kabelů uvnitř zdiva
Ideálním řešením je vedení kabeláže přímo ve zdivu nebo pod vrstvou izolace, což zaručuje čistý vzhled fasády. Elektroinstalaci pro venkovní žaluzie naplánujte ještě před zahájením omítkových prací. Použijte chráničku typu husí krk, která zajistí mechanickou ochranu kabeláže venkovní žaluzie a umožní případnou výměnu vedení v budoucnu bez nutnosti bourání do stěn.
Vedení kabelů přiznanými lištami
V případě dodatečné montáže na hotovou fasádu zvolte vedení kabelů v elektroinstalačních lištách. Tento způsob instalace elektroinstalace žaluzie nevyžaduje stavební zásahy do zdiva, ale klade vyšší nároky na výběr venkovních lišt odolných proti UV záření. Lišty vždy instalujte tak, aby byla zajištěna ochrana kabeláže venkovní žaluzie před vlhkostí a přímým deštěm.

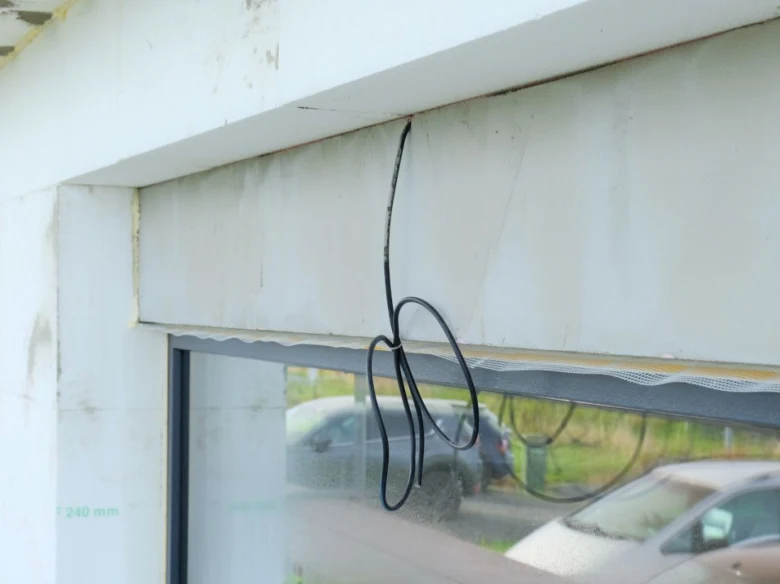

Umístění kabelových vývodů
Vývod kabelu umístěte do horních 5 cm ostění okna tak, aby motor venkovní žaluzie zůstal snadno přístupný pro servisní úkony. V místě výstupu ponechte minimální rezervu kabelu 30 cm pro pohodlné zapojení svorkovnice.
- Vývod kabelu směřujte vždy do horního rohu ostění okna.
- Používejte výhradně kabely určené pro venkovní prostředí s odolnou izolací.
- Ujistěte se, že ovládání venkovních žaluzií má samostatné jištění motoru žaluzie v rozvaděči.
- Plánujte trasu tak, aby se kabeláž nekřížila s jinými rozvody.
Jaké kabely a materiály použít pro elektroinstalaci venkovních žaluzií
Správná volba materiálů přímo ovlivňuje dlouhodobou funkčnost a bezpečnost motoru venkovní žaluzie. Při plánování elektroinstalace vždy klaďte důraz na mechanickou odolnost a schopnost izolace čelit proměnlivým venkovním teplotám.
Typy kabelů pro ovládání žaluzií
Pro napájení a ovládání motoru venkovní žaluzie se standardně využívá měděný kabel CYKY s průřezem vodičů 1,5 mm². Kabel CYKY 3J x 1,5 mm² je ideální pro systémy využívající dálkové ovládání venkovních žaluzií, kde motor vyžaduje pouze trvalé napájení. Pokud plánujete lokální ovládání pomocí nástěnného tlačítka, zvolte kabel CYKY 4J x 1,5 mm². Pro komplexní systémy napojené na prvky chytré domácnosti je vhodnější kabel CYKY 5J x 1,5 mm², který umožňuje snadnější integraci do automatizačních celků.
| Typ kabelu | Počet žil | Vhodné použití |
|---|---|---|
| CYKY 3J x 1,5 mm² | 3 | Dálkové ovládání / RTS systémy |
| CYKY 4J x 1,5 mm² | 4 | Přímé ovládání tlačítkem |
| CYKY 5J x 1,5 mm² | 5 | Chytrá domácnost / sběrnice |
Ochrana kabelů proti povětrnostním vlivům
Kvalitní ochrana kabeláže venkovní žaluzie zabraňuje degradaci izolace vlivem UV záření a teplotních výkyvů. Kabely instalované v exteriéru musí být vždy uloženy v chráničce, která zajišťuje dostatečnou ochranu proti vlhkosti a mechanickému poškození. Při průchodu fasádou dbejte na dokonalé utěsnění prostupů, aby do kabeláže venkovní žaluzie nezatékalo. Pamatujte, že veškeré zásahy do elektroinstalace musí provádět osoba s odbornou způsobilostí, neboť nesprávné jištění motoru žaluzie může vést k trvalému poškození elektroniky.
Odborná rada: Ujistěte se, že všechny venkovní krabice mají stupeň krytí minimálně IP54, aby byla zajištěna jejich odolnost vůči stříkající vodě.
Jak správně zapojit ovládání venkovních žaluzií
Správné zapojení motoru venkovní žaluzie vyžaduje precizní přípravu kabeláže a volbu ovládacího prvku podle vašich potřeb. Pamatujte, že veškeré zásahy do elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí dle platných norem.

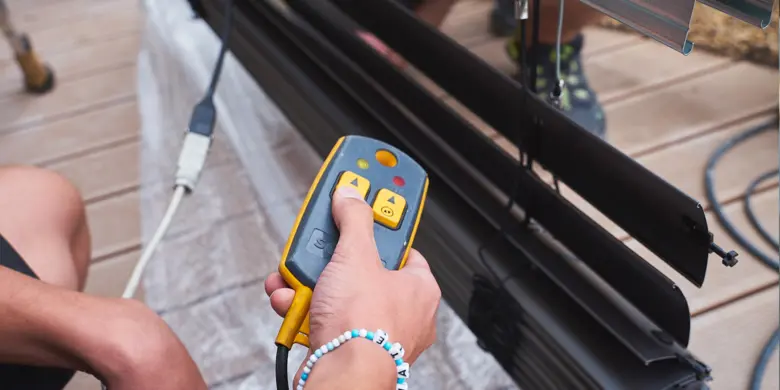

Zapojení standardního motoru s kabelovým ovládáním
Pro lokální ovládání motoru venkovní žaluzie se standardně používá kabel CYKY 4J x 1,5 mm2, který zajišťuje přívod fáze pro oba směry chodu a nulový vodič. Pro centrální ovládání více žaluzií najednou musíte do elektroinstalace zapojit oddělovací relé, které zabrání vzájemnému ovlivňování pohonů. Jištění motoru žaluzie zajistěte samostatným jističem o charakteristice B 10 A. Správná ochrana kabeláže venkovní žaluzie v instalačních krabicích zajistí dlouhodobou spolehlivost celého systému.
Zapojení rádiového ovládání motoru
Rádiové ovládání venkovních žaluzií vyžaduje pouze přívod napájení 230 V k motoru, což výrazně zjednodušuje přípravu elektroinstalace. Motor venkovní žaluzie komunikuje bezdrátově s dálkovým ovladačem nebo nástěnným vysílačem. Tento systém je ideální pro dodatečné instalace, kde není žádoucí tahat dodatečnou kabeláž pro ovládací panely.
Integrace do chytré domácnosti a objektového řízení
Pro komplexní chytrou domácnost lze motor venkovní žaluzie integrovat do systémů jako Loxone, KNX nebo Somfy io. Tyto systémy umožňují automatizované řízení pomocí senzorů, které reagují na intenzitu slunečního záření nebo sílu větru.
- Větrné senzory automaticky vytahují žaluzie při silném větru jako ochranu proti poškození.
- Sluneční senzory optimalizují tepelné zisky v interiéru v závislosti na aktuální teplotě.
Tip: Při plánování elektroinstalace venkovních žaluzií doporučuji vždy počítat s rezervou v instalačních krabicích pro případné budoucí rozšíření o řídicí moduly chytré domácnosti.
Kdy a jak provést instalaci elektroinstalace venkovních žaluzií
Správné načasování elektroinstalace pro venkovní žaluzie zásadně ovlivňuje výslednou estetiku fasády i celkové náklady na realizaci. Ideální čas na přípravu elektroinstalace pro venkovní žaluzie je vždy v hrubé stavbě, kdy lze kabely snadno skrytě vést pod omítku nebo zateplení.
Instalace elektroinstalace v novostavbě
V novostavbě provádějte instalaci kabeláže venkovní žaluzie ještě před nanášením omítky nebo lepením izolačních desek. Skrytá kabeláž pod omítkou zajistí čistý vzhled domu bez viditelných prvků. V této fázi snadno připravíte přívodní kabely k motoru venkovní žaluzie a propojíte je s centrálním ovládáním venkovních žaluzií. Správná příprava eliminuje nutnost následného sekání do hotových stěn. Vždy dbejte na dostatečnou ochranu kabeláže venkovní žaluzie pomocí husích krků, které umožní budoucí výměnu vodičů bez poškození fasády.
Dodatečná montáž elektroinstalace na hotovou fasádu
Dodatečná montáž elektroinstalace na hotovou fasádu je náročnější proces, který vyžaduje pečlivé plánování tras. Pokud již máte dům hotový, využijte pro kabely vnější lišty nebo UV stabilní chráničky v barvě fasády.
- Zaměření tras – vytyčte nejkratší cestu od rozvaděče ke každému motoru venkovní žaluzie.
- Instalace lišt – ukotvěte kabelové lišty tak, aby nenarušovaly tepelnou izolaci domu.
- Průchod stěnou – vyvrtejte otvor pro kabel pod mírným úhlem směrem ven, aby do interiéru nezatékala voda.
- Zapojení motoru – připojte kabeláž k motoru žaluzie a proveďte jištění motoru žaluzie v domovním rozvaděči.
Odborná rada: Pamatujte, že zásahy do elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí, proto při složitějším zapojení chytré domácnosti konzultujte postup s projektantem.
Jak správně jištěním ochránit motory venkovních žaluzií
Každý motor venkovní žaluzie vyžaduje samostatné jištění, které zajistí bezpečnost elektroinstalace při případném zkratu či přetížení. Pro běžné trubkové pohony se standardně používá jistič s charakteristikou B a hodnotou 6 A nebo 10 A. Správné jištění motoru žaluzie přímo odpovídá příkonu konkrétního pohonu, který se obvykle pohybuje v rozmezí 120 až 200 W. Pokud plánujete elektroinstalaci pro venkovní žaluzie, pamatujte, že jeden jistič by měl ideálně obsluhovat maximálně pět až deset motorů, aby nedocházelo k nežádoucímu vypínání při souběžném provozu.
| Komponenta | Doporučená hodnota | Funkce |
|---|---|---|
| Jistič motoru | 6 A až 10 A | Ochrana před přetížením |
| Charakteristika jističe | B | Rychlá reakce při zkratu |
| Příkon motoru | 120 W až 200 W | Dimenzování kabeláže |
Odborná rada: Při návrhu vždy počítejte s rezervou pro náběhový proud motoru. Upozorňuji, že veškeré zásahy do elektroinstalace musí provádět osoba s odpovídající elektrotechnickou kvalifikací dle platných norem. Správně zvolená kabeláž venkovní žaluzie a odpovídající jištění jsou základem dlouhé životnosti celého systému ovládání venkovních žaluzií.
Jak zajistit ochranu elektroinstalace proti vlhkosti a povětrnostním vlivům
Správná ochrana kabeláže venkovní žaluzie před pronikáním vlhkosti a extrémními povětrnostními vlivy je klíčová pro dlouhodobou funkčnost systému. Kvalitní izolace a mechanická odolnost materiálů zabrání degradaci vodičů, která by jinak mohla vést k poruše motoru venkovní žaluzie.
Typy krytí a ochranných materiálů
Pro venkovní instalace používejte výhradně kabely s označením odolnosti proti UV záření a vlhkosti, ideálně s pláštěm z materiálu typu CYKY. Důležité je dodržet minimální stupeň krytí IP44 u všech venkovních spojů a krabic. Krytí IP zajišťuje, že elektroinstalace venkovních žaluzií odolá stříkající vodě i náročnějším klimatickým podmínkám. Pokud plánujete elektroinstalaci před montáží venkovních žaluzií, volte kabely s průřezem 3×1,5 mm2, které spolehlivě zajistí napájení i jištění motoru žaluzie.
Použití chrániček a dalších ochranných prvků
Každá kabeláž venkovní žaluzie musí být uložena v ohebné dvouplášťové chráničce, která ji chrání před mechanickým poškozením a pohybem stavebních materiálů. V místech prostupu fasádou aplikujte trvale pružný tmel pro zamezení kondenzace vlhkosti uvnitř systému.
- Používejte zásadně chráničky odolné vůči teplotním výkyvům od -25 do +90 stupňů Celsia.
- Každý průchod chráničky stěnou utěsněte, abyste předešli vzlínání vody k ovládání venkovních žaluzií.
- Vyhněte se ostrým ohybům, které mohou narušit celistvost pláště kabelu.
Pamatujte, že veškeré zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí. Správně provedená ochrana kabeláže venkovní žaluzie vám ušetří náklady na servis a zajistí bezpečný provoz vaší chytré domácnosti.
Časté dotazy
Jaká je ideální hloubka umístění vývodu kabelu pro venkovní žaluzie?
Vývod kabelu by měl být umístěn v horních 5 cm ostění okna, aby byla zajištěna snadná montáž a připojení motoru.
Jaký kabel je doporučen pro dálkové ovládání venkovních žaluzií?
Pro dálkové ovládání se doporučuje kabel CYKY 3J x 1,5 mm², který je odolný a vhodný pro venkovní použití.
Je lepší vést kabely skrytě ve zdivu nebo přiznanými lištami?
Skryté vedení ve zdivu je esteticky lepší a vhodné v novostavbách, zatímco lišty umožňují rychlejší montáž a použití při dodatečné instalaci.
Jaké jsou možnosti ovládání motorů venkovních žaluzií?
Existují tři způsoby: kabelové s vypínačem, rádiové ovládání pomocí dálkového ovladače a integrace do chytré domácnosti s centrálním řízením.
Jak zajistit ochranu kabeláže venkovních žaluzií proti vlhkosti?
Použijte chráničky a kabely s krytím minimálně IP65, které odolávají stříkající vodě a teplotním výkyvům.
Musí být každý motor venkovních žaluzií jištěn samostatným jističem?
Ano, každý motor musí mít vlastní jistič odpovídající jeho příkonu, což zajišťuje bezpečnost elektroinstalace.
Kdy je nejlepší čas na instalaci elektroinstalace pro venkovní žaluzie v novostavbě?
Nejlepší je provést instalaci před omítkou nebo zateplením, což usnadní montáž a sníží náklady.
Je možné elektroinstalaci pro venkovní žaluzie dodatečně instalovat na hotovou fasádu?
Ano, ale je to náročnější a vyžaduje použití přiznaných lišt a ochranných chrániček kabeláže.
Jak se integrují venkovní žaluzie do systémů chytré domácnosti?
Pomocí speciálních motorů a řídicích systémů jako Somfy io, Loxone nebo KNX, které umožňují centrální a dálkové ovládání.
Jaké chyby se často dělají při přípravě elektroinstalace pro venkovní žaluzie?
Časté chyby jsou špatné umístění vývodů, nedostatečná ochrana kabeláže proti vlhkosti a nevhodné jištění motorů.
Jaký typ vypínače je vhodný pro ovládání venkovních žaluzií a proč?
Pro venkovní žaluzie se doporučuje použití tlačítkového vypínače s funkcí automatického návratu, který umožňuje jednoduché a bezpečné ovládání pohybu žaluzií.
Jakým způsobem by měla být elektroinstalace venkovních žaluzií chráněna proti přepětí?
Je vhodné instalovat přepěťovou ochranu s hodnotou odpovídající místním normám, typicky s maximálním zbytkovým napětím do 1,5 kV, aby se zabránilo poškození motorů žaluzií.
