Křížový vypínač umožňuje ovládat jedno světlo ze tří i více míst, což oceníte zejména na dlouhých chodbách nebo schodištích. Pro správnou funkčnost systému musíte mezi dva schodišťové vypínače řazení 6 vložit křížový vypínač řazení 7. Pamatujte, že veškeré zásahy do elektroinstalace smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací.
💡 Klíčové informace
- Křížový vypínač (řazení č. 7) umožňuje ovládání světla ze tří a více míst.
- Pro správnou funkci je potřeba zapojit dva schodišťové vypínače (řazení 6) na začátku a konci obvodu a jeden nebo více křížových vypínačů mezi nimi.
- Křížový vypínač má čtyři svorky a přepíná mezi dvěma vodiči pro přepínání.
- Doporučený minimální průřez vodičů pro osvětlení je 1,5 mm², fázový vodič je obvykle hnědý nebo černý.
- Při instalaci je nutné vždy vypnout jistič a zkontrolovat nepřítomnost napětí pro bezpečnost.
Jak funguje křížový vypínač a jeho princip zapojení
Křížový vypínač, označovaný jako řazení 7, disponuje čtyřmi svorkami a v elektrickém obvodu slouží k přepínání mezi dvěma vodiči. Toto zařízení umožňuje ovládání jednoho světelného okruhu ze tří a více míst, pokud jej v instalaci propojíte se dvěma schodišťovými vypínači řazení 6. Zatímco u jednoduchého schodišťového zapojení ze 2 míst využíváte pouze dva vypínače řazení 6, křížový vypínač vložený mezi ně rozšiřuje funkčnost celého systému.
Jak funguje křížový vypínač a kde se používá
Princip zapojení křížového vypínače spočívá v překřížení dvou vodičů přicházejících od prvního schodišťového vypínače směrem k dalšímu. Uvnitř přístroje dojde při stisknutí klapky k okamžitému přehození cesty proudu, čímž změníte stav celého obvodu bez ohledu na polohu ostatních vypínačů.
Odborná rada: Při realizaci vždy dodržujte barevné značení vodičů a bezpečnost elektroinstalace, protože zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí. Pokud zaměníte přívodní a odvodní vodiče na svorkách, systém nebude správně spínat. Pro efektivní zapojení schodišťový vypínač ze 3 míst vždy dbejte na správný průřez vodiče osvětlení, který odpovídá jištění daného okruhu.
Jak zapojit křížový vypínač krok za krokem
Správné pochopení toho, jak zapojit křížový vypínač, vyžaduje přesnou práci s vodiči a dodržení normových pravidel. Zde je praktický postup, jak zapojit křížový vypínač krok za krokem při instalaci do systému osvětlení ovládaného ze tří a více míst.
Příprava a bezpečnostní opatření
Bezpečnost elektroinstalace je absolutní prioritou, proto instalaci vždy zahajte vypnutím příslušného jističe v domovním rozvaděči. Před zahájením práce ověřte pomocí zkoušečky nepřítomnost napětí na všech vodičích v instalační krabici. Pro světelné okruhy používejte výhradně měděné vodiče s průřezem minimálně 1,5 mm². Pamatujte, že veškeré zásahy do elektrických rozvodů smí provádět pouze osoba s odbornou způsobilostí podle platných norem.

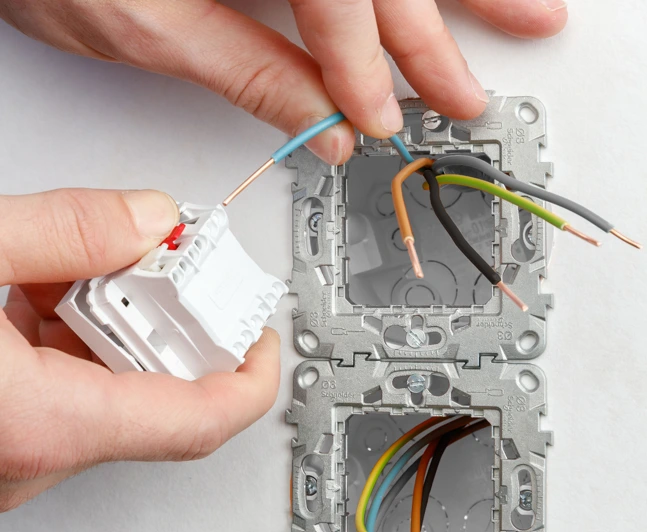

Zapojení vodičů křížového vypínače
Systém funguje tak, že mezi dvěma schodišťovými vypínači (řazení 6) je vložen křížový vypínač (řazení 7). Barevné značení vodičů musí odpovídat normě, kde fázový vodič bývá hnědý nebo černý.
- Odizolování vodičů – odstraňte izolaci v délce cca 10 mm pro pevný kontakt ve svorce.
- Připojení přívodu – fázový vodič zapojte do prvního schodišťového vypínače.
- Propojení prvků – dva vodiče vedoucí ze schodišťového vypínače zapojte na vstupní svorky křížového vypínače.
- Výstup z kříže – zbývající dva výstupní vodiče veďte do druhého schodišťového vypínače.
- Napájení svítidla – ze středního kontaktu druhého schodišťového vypínače veďte vodič přímo ke svítidlu.
Kontrola funkčnosti a dokončení instalace
Po mechanickém upevnění přístrojů do krabic proveďte kontrolu funkčnosti celého obvodu zapnutím jističe. Křížový vypínač musí spolehlivě rozepnout nebo sepnout napětí bez ohledu na polohu ostatních spínačů v systému. Jak uvádí encyklopedie Wikipedia v hesle vypínač, správná mechanická funkce kontaktů je klíčová pro zamezení vzniku elektrického oblouku. Pokud světlo reaguje správně ze všech ovládacích míst, instalace je dokončena a bezpečná pro běžné užívání.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Rozdíl mezi křížovým a schodišťovým vypínačem
Hlavní rozdíl mezi křížovým a schodišťovým vypínačem spočívá v počtu svorek a způsobu, jakým ovládají elektrický obvod. Schodišťový vypínač, označovaný jako řazení 6, disponuje třemi svorkami a slouží pro zapojení schodišťový vypínač ze 2 míst. Naproti tomu křížový vypínač, známý jako řazení 7, má čtyři svorky a umožňuje ovládání světla ze tří a více míst.
Při instalaci je důležité znát princip, jak funguje křížový vypínač a kde se používá, protože vždy doplňuje dva schodišťové vypínače na koncích obvodu. Rozdíl mezi křížovým a schodišťovým vypínačem v zapojení je zásadní pro bezpečnost elektroinstalace, neboť při záměně prvků světlo nebude správně reagovat na povely z jednotlivých ovládacích bodů.
| Typ vypínače | Označení řazení | Počet svorek | Hlavní využití |
|---|---|---|---|
| Schodišťový | 6 | 3 | ovládání ze 2 míst |
| Křížový | 7 | 4 | ovládání ze 3 a více míst |
| Jednopólový | 1 | 2 | ovládání z 1 místa |
Odborná rada: Pamatujte, že veškeré zásahy do elektroinstalace smí provádět pouze osoba s příslušnou odbornou způsobilostí. Vždy dodržujte barevné značení vodičů a před zahájením prací vypněte jistič příslušného okruhu.
Zapojení více křížových vypínačů za sebou
Pro ovládání světla ze čtyř a více míst musíte do elektrický obvod zařadit dva schodišťové vypínače (označované jako řazení č. 6) na konce vedení a mezi ně zapojit libovolný počet křížových vypínačů (řazení č. 7). Více křížových vypínačů se zapojuje vždy sériově za sebou, čímž vzniká propojený systém umožňující spínání z kteréhokoli bodu.
Odborná rada: Při realizaci dbejte na dodržení normy pro barevné značení vodičů a bezpečnost elektroinstalace, protože zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí. Hlavní rozdíl mezi křížovým a schodišťovým vypínačem v zapojení spočívá v počtu kontaktů a vnitřním mechanickém propojení, které u křížového typu umožňuje přepínání polarity mezi dvěma přívodními vodiči. Při instalaci postupujte obezřetně a vždy ověřte správnost zapojení před finálním uzavřením krabic.
Křížové vypínače v chytrých domácnostech
Křížový vypínač v chytré domácnosti představuje efektivní prvek, který propojuje tradiční instalaci s moderními technologiemi pro automatizaci osvětlení. Integrace těchto komponentů umožňuje uživatelům využívat výhody dálkového ovládání při zachování fyzického přístupu ke spínání světel.
Jak integrovat křížové vypínače do chytré domácnosti?
Integrace prvků do systému chytré domácnosti vyžaduje instalaci kompatibilních reléových modulů za samotný křížový vypínač. Tyto moduly pro chytré ovládání komunikují s centrální jednotkou pomocí bezdrátových protokolů, což umožňuje automatizaci osvětlení v celém objektu. Při realizaci je nutné dodržet barevné značení vodičů a zajistit správné zapojení schodišťový vypínač ze 3 míst, kde křížový spínač funguje jako prostřední článek. Bezpečnost elektroinstalace zůstává prioritou, proto musí veškeré zásahy provádět osoba s odbornou způsobilostí. Správně nakonfigurovaný modul pak umožňuje ovládat okruh přes mobilní aplikace nebo hlasové asistenty, aniž by došlo k omezení manuálního ovládání stiskem klapky.
Výhody používání křížových vypínačů v chytrých domácnostech
Využití křížových vypínačů přináší uživatelům vyšší komfort a energetickou efektivitu díky tvorbě světelných scénářů. Oproti základním variantám, jako je jednopólový vypínač zapojení, umožňuje řazení 7 ovládat světlo z neomezeného počtu míst, což je ideální pro dlouhé chodby nebo otevřené dispozice.
- Flexibilní ovládání osvětlení z libovolného počtu míst.
- Zachování manuální funkčnosti při výpadku bezdrátové sítě.
- Snadná tvorba automatizačních scénářů pro úsporu energie.
- Možnost zpětné vazby o stavu osvětlení v mobilní aplikaci.
Jak funguje křížový vypínač v chytré domácnosti?
Křížový vypínač v chytré domácnosti funguje jako mechanický přepínač mezi dvěma komunikačními vodiči, který v kombinaci s chytrým modulem vysílá digitální signál do systému. Tento systém následně provede sepnutí nebo rozepnutí okruhu podle nastavené logiky. Rozdíl mezi křížovým a schodišťovým vypínačem v zapojení spočívá v počtu kontaktů a vnitřním propojení, které u řazení 7 umožňuje změnu stavu obvodu z libovolného bodu trasy. I při složitějším zapojení vypínače 6+6 nebo křížového členu zůstává základní princip zachován, přičemž chytrá automatizace pouze doplňuje manuální interakci o dálkové ovládání přes internetové rozhraní.
Normy a omezení počtu ovládacích míst
Normy elektroinstalace přímo definují maximální počet ovládacích míst v jednom okruhu, aby byla zajištěna spolehlivost systému. V praxi se doporučuje nepřekračovat hranici 5 až 7 spínacích prvků, neboť s rostoucím počtem spojů narůstá úbytek napětí a riziko závady. Bezpečnost elektroinstalace závisí na správném provedení spojů a dodržení předepsaných průřezů vodičů. Pokud plánujete zapojení schodišťový vypínač ze 3 míst nebo více, vždy dbejte na přehlednost v elektroinstalačních krabicích.
Tip: Pro ovládání svítidel z více než 7 míst doporučuji použít impulzní relé v rozvaděči místo klasického křížového vypínače.
Rozdíl mezi křížovým a schodišťovým vypínačem v zapojení
Zatímco schodišťový vypínač (řazení č. 6) slouží pro zapojení schodišťový vypínač ze 2 míst, křížový vypínač (řazení č. 7) umožňuje přidání dalších ovládacích bodů mezi ně. Křížový vypínač funguje jako přepínač, který obrací směr proudu mezi dvěma vodiči, čímž mění stav obvodu. Pamatujte, že veškeré zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí podle platných norem.
Chyby a jejich oprava při zapojení křížového vypínače
Chyby při zapojení křížového vypínače (řazení č. 7) často vedou k nefunkčnosti celého obvodu nebo k nebezpečným stavům, jako je zkrat či přehřívání kontaktů. Správná diagnostika a striktní dodržení normy pro barevné značení vodičů jsou zásadní pro dlouhodobou bezpečnost elektroinstalace. Upozorňujeme, že veškeré zásahy do elektrických rozvodů smí provádět pouze osoba s příslušnou odbornou elektrotechnickou způsobilostí.
Nejčastější chyby při zapojení
Mezi nejčastější technické nedostatky patří záměna pracovních vodičů mezi křížovým a schodišťovým vypínačem (řazení č. 6), což znemožňuje správné přepínání fáze. Často dochází k nedostatečnému upevnění vodičů ve svorkách, což zvyšuje přechodový odpor a vede k lokálnímu přehřívání spojů. Ignorování standardizovaného barevného značení vodičů (hnědý/černý pro fázi L, modrý pro nulák N, žlutozelený pro ochranný vodič PE) zásadně ztěžuje budoucí servisní zásahy. Pamatujte, že bezpečnost elektroinstalace vyžaduje přesné dodržení schématu zapojení křížového vypínače do elektrického okruhu s použitím vodičů o průřezu minimálně 1,5 mm².
| Typ chyby | Důsledek | Prevence |
|---|---|---|
| Záměna vodičů na svorkách | Nefunkční ovládání světla | Kontrola schématu před zapojením |
| Nedotažené svorky | Přehřívání a riziko požáru | Pevné dotažení šroubů/pružin |
| Porušení barevného značení | Zmatení při servisu | Dodržení normy (L, N, PE) |
| Použití slabého průřezu | Přetížení obvodu | Použití min. 1,5 mm² |
Jak chyby diagnostikovat a opravit
Diagnostika vyžaduje použití certifikované zkoušečky napětí pro ověření průchodu proudu a přítomnosti napětí 230 V. Pokud svítidlo nereaguje na povely z jednotlivých míst, zkontrolujte pevnost spojů v mechanismech (např. řady ABB Tango či Schneider Asfora) a správnou pozici vodičů v kontaktech podle schématu.
- Vypněte hlavní jistič – před jakoukoli manipulací s přístrojem zajistěte odpojení od napětí.
- Ověřte nepřítomnost napětí – použijte certifikovaný měřicí přístroj na všech vodičích v krabici.
- Zkontrolujte zapojení – ověřte, zda jsou přívodní vodiče správně usazeny v označených svorkách (B-B, C-C).
- Dotáhněte svorky – zajistěte mechanickou pevnost spojů, aby nedocházelo k uvolnění vodičů.
- Svěřte složité opravy odborníkovi – při nejasnostech v zapojení kontaktujte osobu s odbornou způsobilostí.
Odborná rada: Při instalaci do standardních krabic o rozměrech 60 mm x 60 mm dbejte na to, aby ochranný žlutozelený vodič zůstal vždy nejdelší. Tím zajistíte, že při případném vytržení kabelu ze svorek zůstane ochranné uzemnění připojeno jako poslední, což je klíčové pro ochranu před úrazem elektrickým proudem.
Časté dotazy
Jaký je hlavní rozdíl mezi křížovým a schodišťovým vypínačem?
Schodišťový vypínač má tři svorky a umožňuje ovládání světla ze dvou míst, zatímco křížový vypínač má čtyři svorky a umožňuje ovládání ze tří a více míst.
Kolik svorek má křížový vypínač a k čemu slouží?
Křížový vypínač má čtyři svorky, které umožňují přepínání mezi dvěma vodiči propojujícími schodišťové vypínače.
Jaké vodiče se používají při zapojení křížového vypínače?
Používají se tři vodiče mezi vypínači: fázový (hnědý nebo černý), dva přepínací vodiče a dále modrý nulový vodič a žlutozelený ochranný vodič.
Jaké je doporučené bezpečnostní opatření před zapojením křížového vypínače?
Před zapojením je nutné vypnout jistič a ověřit nepřítomnost napětí na všech vodičích, aby se předešlo úrazu elektrickým proudem.
Je možné zapojit více než jeden křížový vypínač za sebou?
Ano, pro ovládání světla ze čtyř a více míst se zapojují dva schodišťové vypínače a více křížových vypínačů za sebou podle schématu.
Jaké chyby se nejčastěji vyskytují při zapojení křížového vypínače?
Nejčastější chyby jsou nesprávné propojení vodičů, nedodržení barevného značení a volné či špatně upevněné svorky.
Jak lze chyby při zapojení křížového vypínače diagnostikovat?
Diagnostika zahrnuje vypnutí jističe, měření napětí, kontrolu propojení vodičů a následnou opravu nesprávného zapojení.
Lze křížový vypínač použít v chytré domácnosti?
Ano, křížové vypínače lze integrovat s automatizačními systémy, které umožňují dálkové ovládání osvětlení.
Jaký průřez vodičů je vhodný pro zapojení křížového vypínače?
Doporučuje se použít vodiče s průřezem minimálně 1,5 mm² pro zajištění bezpečné a spolehlivé funkce osvětlení.
Jak se značí křížový vypínač na elektrických schématech?
Křížový vypínač se na schématech označuje symbolem se čtyřmi svorkami a přepínacím mechanismem, často jako řazení č. 7.
Jak krok za krokem zapojit křížový vypínač?
Nejprve odpojte napájení, poté připojte vodiče podle schématu: fázi k prvnímu schodišťovému vypínači, přepínače propojte křížovým vypínačem a nakonec spojte výstup k lampě. Celý proces má 5 hlavních kroků.
Jaké jsou normy pro maximální počet křížových vypínačů v jednom obvodu?
Podle českých norem lze do jednoho obvodu zapojit maximálně 3 křížové vypínače, aby byla zajištěna správná funkčnost a bezpečnost instalace.
