Správné schéma a zapojení fotovoltaické elektrárny vyžaduje přesnou koordinaci mezi solárními panely, střídačem a domovním rozvaděčem. Tento návod vám přiblíží technické principy zapojení fotovoltaiky svépomocí, včetně specifik pro schéma zapojení elektroměrů pro FVE a efektivního propojení komponent v rozvaděči. Pamatujte, že veškeré zásahy do elektroinstalace podléhají platným normám a smí je provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací.
Co si zapamatovat
- Ideální orientace fotovoltaických panelů je na jih se sklonem 35° pro maximální zisk energie.
- Napětí stringu panelů se počítá s rezervou 10-15 % z napětí panelů naprázdno (Voc).
- Pojistky s charakteristikou gPV se volí podle maximálního zkratového proudu (Isc) panelů.
- Typické schéma FVE obsahuje panely, měnič, rozvaděč, elektroměr a ochranné prvky.
- Ploché střechy vyžadují konstrukce se sklonem 15° až 30° pro odvod vody a prevenci hromadění srážek.
Jak vypadá základní schéma zapojení fotovoltaické elektrárny
Základní schéma zapojení fotovoltaické elektrárny (FVE) tvoří propojený řetězec od solárních panelů přes měnič až po domovní rozvaděč a elektroměr. Systém využívá fotovoltaické panely k přeměně slunečního záření na stejnosměrný proud, který měnič převádí na střídavý proud 230 V pro domácí spotřebiče. Správné schéma vyžaduje striktní oddělení DC části od panelů k měniči a AC části od měniče k rozvaděči. Při připojení k distribuční soustavě (ČEZ, EG.D, PRE) musí být součástí systému certifikovaný elektroměr pro měření výroby, spotřeby a přetoků.
| Komponenta | Funkce v systému |
|---|---|
| Fotovoltaický panel | Generuje stejnosměrné napětí (Voc) |
| Měnič (střídač) | Mění DC proud na střídavý 230 V |
| Rozvaděč | Distribuce energie a ochrana obvodů |
| Elektroměr | Měří přetoky a odběr ze sítě |
Klíčové prvky systému
- DC ochrana – zahrnuje DC odpínač, svodiče přepětí typu 1+2 nebo 2 a stringové pojistky s charakteristikou gPV.
- AC ochrana – obsahuje AC odpínač, jistič, proudový chránič typu A nebo B a svodič přepětí pro AC stranu.
- Zapojení fotovoltaiky v rozvaděči – vyžaduje instalaci elektroměru za hlavním jističem domu a správné pospojování.
- Bezpečnostní opatření fotovoltaika – zahrnuje povinné uzemnění konstrukcí a dodržení normy ČSN 33 2000-7-712.
Elektrické zapojení panelů
Panely se zapojují do série (string) pro zvýšení napětí, nebo paralelně pro zvýšení proudu při zachování stejného napětí. Při sériovém zapojení se spojují kladné a záporné kontakty sousedních panelů. Výpočet napětí stringu vychází z napětí naprázdno (Voc) panelů při 25 °C, přičemž je nutné počítat s rezervou 10 až 15 % pro nízké teploty. Stringové pojistky jsou povinné při paralelním zapojení více stringů nebo při rozdílné orientaci panelů.
Orientace a konstrukce
Ideální orientace panelů je na jih se sklonem 35°, což maximalizuje energetický zisk. Orientace na východ či západ snižuje zisk o 15 až 20 %, zatímco orientace na jihovýchod či jihozápad pouze o 5 %. U plochých střech se používají konstrukce se sklonem 15° až 30° pro efektivní odvod vody. U sedlových střech se využívá stávající sklon střechy a volí se úchyty podle typu krytiny, jako je tašková, plechová nebo falcovaná střecha.
Odborná rada: Při návrhu vždy dbejte na to, aby typy měničů fotovoltaiky odpovídaly instalovanému výkonu a napětí stringů. Upozorňuji, že jakékoliv zásahy do elektroinstalace a zapojení fotovoltaiky svépomocí smí provádět pouze osoba s příslušnou odbornou elektrotechnickou způsobilostí dle platných norem, jako je ČSN 33 2000-6 pro výchozí revize.
Otázka: Jaký je rozdíl mezi on-grid a hybridním systémem ve schématu?
On-grid FVE bez baterie propojuje panely přes měnič přímo do domovního rozvaděče a sítě. Hybridní FVE s baterií doplňuje schéma o větev mezi baterií a měničem, který řídí nabíjení a vybíjení podle aktuální spotřeby domu.
Otázka: Proč jsou nutné stringové pojistky v zapojení?
Stringové pojistky chrání fotovoltaické moduly a kabeláž před nadproudem v případě poruchy nebo zkratu. Jsou nezbytné, pokud zapojujete více stringů paralelně nebo pokud mají stringy rozdílnou délku či orientaci vůči slunci.
Jak správně zapojit fotovoltaické panely (stringové a paralelní zapojení)
Správné zapojení panelů ovlivňuje celkovou účinnost systému a bezpečnost střídače. Při návrhu musíte vždy dodržet technické limity měniče, abyste předešli jeho poškození nebo ztrátě záruky.
Stringové zapojení fotovoltaických panelů
Stringové zapojení, označované také jako sériové, spočívá v propojení plusového pólu jednoho panelu s mínusovým pólem následujícího panelu. Tento způsob zapojení přímo úměrně zvyšuje celkové napětí systému, zatímco hodnota proudu zůstává shodná s jedním panelem. Při tomto návrhu sledujte zejména maximální vstupní napětí měniče, které nesmí být překročeno ani za nejmrazivějších dnů, kdy napětí panelů přirozeně stoupá nad jmenovitou hodnotu.
Paralelní zapojení fotovoltaických panelů
Paralelní zapojení solárních panelů znamená propojení všech kladných pólů k sobě a všech záporných pólů k sobě. Tento postup zvyšuje celkový proud proudící do střídače, přičemž napětí zůstává konstantní a odpovídá napětí jednoho panelu. Tato metoda se často využívá u systémů s omezeným napěťovým rozsahem měniče nebo při instalaci panelů s různou orientací vůči slunci, aby se minimalizovaly ztráty způsobené stíněním jednotlivých stringů.
Výpočet napětí stringu a rezerva
Pro bezpečný provoz musíte správně dimenzovat počet panelů ve stringu podle parametru napětí naprázdno (Voc).
- Zjištění hodnoty Voc – vyhledejte parametr napětí naprázdno na štítku konkrétního fotovoltaického panelu.
- Výpočet celkového napětí – vynásobte počet panelů ve stringu hodnotou Voc jednoho panelu.
- Připočtení rezervy napětí – přičtěte k výsledku rezervu 10 až 15 % pro pokrytí nárůstu napětí při nízkých venkovních teplotách.
- Porovnání s měničem – ověřte, zda takto vypočtená hodnota nepřekračuje maximální povolené vstupní napětí střídače.
Tip: Při zapojení fotovoltaiky svépomocí vždy používejte certifikované konektory typu MC4 a dodržujte bezpečnostní opatření fotovoltaika, protože i při nízkém osvětlení generují panely nebezpečné napětí. Upozorňujeme, že zásahy do elektroinstalace a zapojení fotovoltaiky v rozvaděči smí provádět pouze osoba s příslušnou odbornou způsobilostí dle platných norem.
Jak vybrat a zapojit měnič (střídač) ve fotovoltaickém systému
Měnič (střídač) představuje srdce fotovoltaického systému, protože převádí stejnosměrný proud (DC) z panelů na střídavý proud (AC) pro domácí spotřebiče. Při výběru rozhoduje především účinnost měniče, která se u moderních zařízení pohybuje mezi 97 % a 98,5 %. Typy měničů fotovoltaiky dělíme na stringové, mikroinvertory a hybridní střídače. Hybridní modely umožňují zapojení fotovoltaiky svépomocí v kombinaci s bateriovým úložištěm, což je klíčové pro systémy bez připojení k síti.
Při návrhu systému zohledněte parametry střídačů, jako je maximální vstupní napětí (Voc) a jmenovitý výkon. Správné schéma zapojení fotovoltaického systému vyžaduje, aby DC vstup odpovídal počtu panelů a AC výstup byl jištěn dle norem ČSN. Upozorňuji, že zásahy do rozvodů a zapojení fotovoltaiky v rozvaděči smí provádět pouze osoba s odbornou způsobilostí.
| Typ měniče | Vhodné použití | Hlavní výhoda |
|---|---|---|
| Stringový | Střechy bez stínění | Nižší pořizovací cena |
| Mikroinvertor | Komplikované střechy | Nezávislost jednotlivých panelů |
| Hybridní | Systémy s baterií | Efektivní řízení toku energie |
Odborná rada: Při instalaci vždy dodržujte bezpečnostní opatření fotovoltaika, zejména správné uzemnění a instalaci přepěťových ochran na DC straně. Pokud vás zajímá, jak zapojit fotovoltaickou elektrárnu krok za krokem, vždy začínejte kontrolou kompatibility napětí panelů s rozsahem MPPT regulátoru v měniči.
Jak zabezpečit fotovoltaickou elektrárnu (jištění, odpínače, přepěťová ochrana)
Bezpečnostní prvky tvoří základní pilíř pro dlouhodobý provoz systému a ochranu majetku před vznikem požáru či zničením měniče. Při instalaci se zaměřte na správné dimenzování komponent, neboť i drobné podcenění jištění může vést k fatálnímu selhání elektrárny.
Jak správně zvolit jištění pro fotovoltaickou elektrárny
Pro spolehlivé jištění fotovoltaické elektrárny musíte zvolit prvky, které odpovídají maximálnímu proudu stringu, přičemž doporučuji počítat s bezpečnostní rezervou 10 až 20 procent. Klíčovým komponentem je pojistka gPV, která je speciálně konstruována pro přerušení stejnosměrného proudu při zkratu. Tato pojistka gPV chrání fotovoltaické panely před nadproudem a je navržena pro provoz při DC napětí až 1000 V. Při návrhu zapojení fotovoltaiky svépomocí vždy ověřte, zda jistič v AC části odpovídá výkonu měniče a průřezu vedení. Pamatujte, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice.
Použití odpínačů a přepěťové ochrany ve fotovoltaických systémech
Odpínače umožňují bezpečné odpojení stringů od měniče během servisní údržby nebo v případě havarijní situace. DC odpínač musí být dimenzován na napětí minimálně 1000 V DC, aby bezpečně přerušil elektrický oblouk vznikající při rozpojení stejnosměrného obvodu. Přepěťová ochrana následně chrání citlivou elektroniku měniče před indukovaným napětím, které vzniká při úderu blesku do blízkosti objektu.
Odborná rada: Při instalaci se vyvarujte těchto nejčastějších chyb:
- Instalace standardních AC jističů do DC obvodů, kde hrozí nespuštění obloukové ochrany.
- Chybějící uzemnění kovových konstrukcí panelů, což zvyšuje riziko průrazu.
- Použití poddimenzovaných vodičů, které vedou k zahřívání systému a ztrátám energie.
- Absence pravidelné revize, která je nezbytná pro bezpečnostní opatření fotovoltaika.
Jak navrhnout konstrukci a orientaci fotovoltaických panelů
Správná orientace panelů a robustní konstrukce jsou základem pro maximální výtěžnost systému. Ideální orientace panelů směřuje na jih, kde fotovoltaický panel dosahuje nejvyššího ročního výkonu. Sklon střechy by se měl ideálně pohybovat v rozmezí 15 až 35 stupňů, což zajišťuje optimální dopad slunečního záření po většinu dne. Při instalaci na ploché střechy využijte montážní konstrukce pro panely s nastavitelným úhlem 15 až 30 stupňů, které zabraňují hromadění nečistot a sněhu.
Při plánování, jak navrhnout konstrukci fotovoltaických panelů, musíte zohlednit statiku střechy a odolnost vůči větru. Kvalitní upevnění panelů zajišťuje stabilitu a bezpečnost celého systému, což je klíčové pro dlouhou životnost elektrárny.
- Volte hliníkové profily odolné proti korozi pro venkovní instalace.
- Používejte nerezové spojovací prvky pro dlouhodobou pevnost v tahu.
- Dodržujte minimální odstup 10 cm od střešní krytiny pro přirozené odvětrávání.
- Zajistěte rovnoměrné rozložení zátěže na střešní latě nebo betonový podklad.
Odborná rada: Při návrhu systému nezapomeňte, že bezpečnostní opatření fotovoltaika vyžaduje také správné ukotvení všech nosných prvků. Pokud plánujete zapojení fotovoltaiky svépomocí, vždy konzultujte statický posudek střechy s odborníkem, abyste předešli mechanickému poškození objektu.

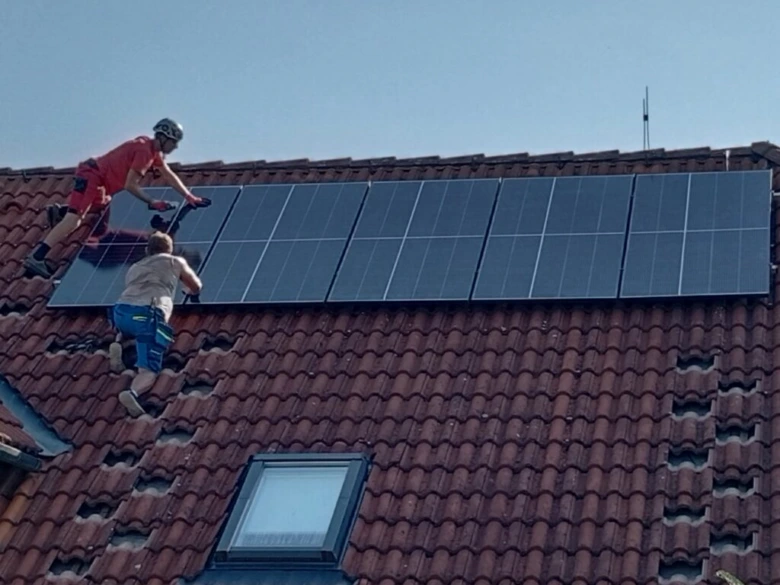

Jak postupovat při instalaci a bezpečnostní opatření
Při instalaci solárního systému je naprostou prioritou vaše bezpečí, neboť pracujete s vysokým stejnosměrným napětím. Jedním z hlavních bodů, na co si dát pozor při instalaci fotovoltaické elektrárny, je riziko úrazu elektrickým proudem při manipulaci s nezakrytými konektory. Manipulaci s panely provádějte vždy ve dvou osobách a používejte ochranné rukavice, které zamezí poškození skla či rámu a ochrání vás před ostrými hranami hliníkových profilů.
Bezpečnostní postupy při instalaci a údržbě fotovoltaických systémů
Dodržování pravidel minimalizuje rizika při práci na střeše i v technické místnosti:
- Používejte certifikované izolační nářadí pro zapojení fotovoltaiky v rozvaděči a při práci s DC komponenty.
- Před zahájením prací zajistěte vypnutí všech jističů a bezpečné odpojení stringů od měniče pomocí DC odpínače.
- Pravidelná údržba fotovoltaiky zahrnuje kontrolu dotažení svorek a vizuální inspekci kabeláže, zda nedochází k mechanickému poškození izolace.
- Instalaci v rozvaděči a zásahy do silnoproudých rozvodů smí provádět pouze osoba s odbornou elektrotechnickou způsobilostí dle vyhlášky.
Mezi časté chyby se řadí podcenění průřezu kabelů, absence stringových pojistek při paralelním zapojení nebo nesprávné umístění přepěťových ochran, což může vést k přehřívání systému či požáru. Pokud provádíte zapojení fotovoltaiky svépomocí, vždy postupujte podle schváleného projektu a dbejte na to, aby bezpečnostní opatření fotovoltaika odpovídala normám ČSN 33 2000-7-712 a ČSN EN 61439. Kvalitní údržba fotovoltaiky a dodržení revizních postupů dle ČSN 33 2000-6 zajišťuje dlouhou životnost komponentů a efektivní provoz celého systému.
| Komponenta | Funkce a význam |
|---|---|
| DC odpínač | Bezpečné odpojení stringů od měniče při servisu |
| Svodič přepětí | Ochrana systému proti blesku a napěťovým špičkám |
| Stringové pojistky | Jištění při paralelním zapojení více stringů |
| AC jistič/chránič | Ochrana domovního rozvodu a osob před úrazem |
Odborná rada: Při výpočtu napětí stringu vždy pracujte s napětím naprázdno (Voc) a připočtěte rezervu 10 až 15 %. Pamatujte, že hodnota Voc se mění s teplotou a při mrazu roste, což musí měnič bezpečně zvládnout.
Jak vypadá zapojení fotovoltaické elektrárny s bateriovým úložištěm (hybridní systém)
Hybridní fotovoltaická elektrárna představuje propojení solárních panelů, střídače a bateriového úložiště, které umožňuje efektivní hospodaření s vlastní energií. Oproti čistě síťovým on-grid systémům zajišťuje vyšší míru soběstačnosti a stabilitu při výpadcích distribuční sítě.
Jak funguje hybridní fotovoltaický systém s bateriovým úložištěm
Hybridní systém kombinuje fotovoltaické panely s bateriovým úložištěm, které umožňuje uchovávat přebytek energie vyrobené během dne. Bateriové úložiště nejčastěji využívá lithium-iontové baterie s kapacitou mezi 5 až 10 kWh, což postačuje pro pokrytí večerní a noční spotřeby běžné domácnosti. Elektřina ze solárních panelů přednostně napájí domácí spotřebiče a teprve po jejich pokrytí směřuje k nabíjení baterie. Pokud je baterie plně nabitá a spotřeba domu nízká, systém automaticky odesílá přebytky do distribuční sítě. Toto schéma zapojení fotovoltaické elektrárny pro začátečníky vyžaduje pečlivé plánování zapojení fotovoltaiky v rozvaděči. Při návrhu je nutné zohlednit správné typy měničů fotovoltaiky, které podporují paralelní provoz se sítí. Správné schéma zapojení fotovoltaické elektrárny musí vždy zahrnovat bezpečnostní opatření fotovoltaika, jako jsou přepěťové ochrany a odpínače pro bezpečný servis.
Řízení nabíjení a vybíjení baterií ve fotovoltaice
Řídicí jednotka bateriového systému optimalizuje nabíjení a vybíjení, čímž zásadně ovlivňuje životnost baterie a efektivitu systému. Pro zachování parametrů článků udržuje software stav nabití (SOC) v bezpečném rozmezí, obvykle mezi 20 % a 90 % celkové kapacity. Při hlubokém vybití nebo přebíjení dochází k degradaci chemické struktury akumulátoru, čemuž řídicí elektronika aktivně brání. Uživatelé, kteří plánují zapojení fotovoltaiky svépomocí, musí respektovat pokyny výrobce pro komunikaci mezi měničem a BMS (Battery Management System).
- Prioritní napájení spotřebičů přímo ze slunečního svitu.
- Automatické přepnutí na vybíjení baterie po západu slunce.
- Ochrana proti úplnému vybití při dlouhodobě nízkém osvitu.
- Monitoring toku energií prostřednictvím schéma zapojení elektroměrů pro FVE.
Odborná rada: Veškeré zásahy do rozvodů a zapojení fotovoltaické elektrárny smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice. Pokud vás zajímá, jak zapojit fotovoltaický systém bez připojení k síti, pamatujte, že ostrovní režim vyžaduje specifické dimenzování měniče i baterií.
Jak sestavit technickou dokumentaci a schéma pro připojení k síti
Pro připojení mikrozdroje do 10 kWp do distribuční sítě musíte předložit kompletní technickou dokumentaci fotovoltaické elektrárny. Základním kamenem této dokumentace je jednopólové schéma zapojení, které jasně definuje propojení všech komponent od panelů až po hlavní domovní rozvaděč. Správné schéma zapojení FVE ČEZ nebo jiného distributora musí obsahovat konkrétní typy měničů fotovoltaiky, parametry jištění a způsob zapojení fotovoltaiky v rozvaděči. Tato dokumentace je nezbytná pro vydání revizní zprávy, bez které nelze elektrárnu legálně provozovat.
Co musí obsahovat technická dokumentace k FVE
- Jednopólové schéma zapojení všech prvků systému.
- Technické listy použitých panelů a střídačů.
- Protokol o nastavení ochran a schéma zapojení elektroměrů pro FVE.
- Detailní popis bezpečnostní opatření fotovoltaika včetně uzemnění.
Odborná rada: Při přípravě dokumentace dbejte na shodu s normou ČSN 33 2000-7-712. Pamatujte, že veškeré zásahy do rozvodů smí provádět pouze osoba s odbornou elektrotechnickou kvalifikací, protože zapojení fotovoltaiky svépomocí bez příslušného oprávnění ohrožuje bezpečnost provozu. Revizní technik kontroluje jak fyzické provedení, tak soulad s předloženým schématem.
Časté chyby a jak se jim vyhnout při zapojení fotovoltaiky
Chyby při instalaci fotovoltaiky způsobují zásadní problémy v bezpečnosti a funkčnosti celého systému. Zásahy do elektroinstalace a zapojení fotovoltaiky v rozvaděči smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací dle platných norem, jako je ČSN 33 2000-7-712. Při montáži svépomocí se často podceňuje správné dimenzování prvků a bezpečnostní opatření, která fotovoltaika vyžaduje pro dlouhodobý provoz.
Na co si dát pozor při instalaci fotovoltaické elektrárny, aby nedošlo k požáru či zničení měniče? Mezi nejčastější prohřešky patří:
- Poddimenzované jištění fotovoltaické elektrárny, které nezvládne zkratové proudy systému; vždy volte pojistky s charakteristikou gPV podle maximálního zkratového proudu (Isc) panelu.
- Chybějící nebo nekvalitní uzemnění kovových konstrukcí panelů, což zvyšuje riziko úrazu při poruše a neumožňuje správnou funkci přepěťových ochran.
- Absence ochranných štítků na kabelových trasách a v rozvaděči, které jsou klíčové pro rychlou orientaci servisních techniků a revizního technika.
- Záměna polarity u DC kabeláže při realizaci schématu zapojení, což vede k okamžitému poškození vstupních obvodů měniče.
- Instalace nevhodných typů měničů fotovoltaiky, které nejsou kompatibilní s parametry stávající sítě nebo nesplňují požadavky pro připojení mikrozdroje do 10 kWp.
- Absence stringových pojistek při paralelním zapojení více větví, což při poruše jednoho stringu vede k přetížení ostatních větví zpětným proudem.
- Nedodržení rezervy 10 až 15 % při výpočtu napětí stringu vzhledem k napětí naprázdno (Voc), které roste při nízkých teplotách pod 25 °C.
Odborná rada: Vždy dbejte na to, aby schéma zapojení elektroměrů pro FVE přesně odpovídalo reálnému stavu v rozvaděči a splňovalo požadavky ČSN EN 61439. Přehledná technická dokumentace obsahující DC i AC jištění, svodiče přepětí typu 1+2 nebo 2 a správně popsané odpínače výrazně usnadňují budoucí revize i případný servis.
| Komponenta | Riziko při chybné instalaci | Prevence |
|---|---|---|
| DC kabeláž | Požár, zničení měniče | Dodržení polarity a průřezu vodičů |
| Konstrukce | Úraz elektrickým proudem | Kvalitní pospojování a uzemnění |
| Stringové pojistky | Přetížení kabeláže | Instalace při paralelním zapojení |
| Přepěťová ochrana | Zničení elektroniky bleskem | Použití svodičů typu 1+2 nebo 2 |
Otázka: Proč je nutné dodržet rezervu při výpočtu napětí stringu?
Napětí panelů naprázdno (Voc) se udává pro standardní testovací podmínky při teplotě 25 °C. S klesající teplotou napětí panelu roste, proto je nutné počítat s rezervou 10 až 15 %, aby napětí stringu nepřekročilo maximální povolené vstupní napětí měniče.
Otázka: Jaké jsou povinné prvky DC ochrany ve schématu zapojení?
Povinnou výbavu tvoří DC odpínač pro bezpečné odpojení, svodiče přepětí typu 1+2 nebo 2 a stringové pojistky, které jsou nezbytné při zapojení více stringů paralelně nebo při rozdílné orientaci panelů.
Časté dotazy a odpovědi k zapojení fotovoltaické elektrárny
Otázka: Jak zapojit fotovoltaickou elektrárnu krok za krokem?
Začněte návrhem schématu, zapojte panely do stringů s rezervou 10-15 % napětí Voc, připojte měnič a zajistěte jištění podle maximálního proudu Isc. Odborné zapojení fotovoltaiky v rozvaděči smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací.
Otázka: Co znamená paralelní připojení ve fotovoltaice?
Paralelní připojení spojuje kladné a záporné póly panelů zvlášť, čímž zvyšuje proud při zachování napětí. Tato metoda je vhodná pro maximalizaci výkonu při zastínění části panelů.
Otázka: Na co si dát pozor při instalaci fotovoltaické elektrárny?
Dbejte na správné jištění pojistkami gPV, použití DC a AC odpínačů, přepěťovou ochranu a správné uzemnění. Bezpečnostní opatření fotovoltaika vyžaduje, aby každé schéma zapojení fotovoltaické elektrárny pro začátečníky obsahovalo prvky pro nouzové odpojení.
Otázka: Jak správně navrhnout stringy fotovoltaických panelů?
Vypočítejte napětí stringu podle Voc panelů s rezervou 10-15 %, zohledněte délku a orientaci solárních panelů. Stringové zapojení je klíčové pro efektivní přenos energie z panelů do měniče.
Otázka: Jak zapojit balkonovou fotovoltaiku?
Použijte vhodný měnič s nižším výkonem, zapojte panely paralelně nebo sériově podle napětí a dodržujte bezpečnostní normy. Zapojení balkonové fotovoltaiky musí odpovídat proudové zatížitelnosti vaší domácí zásuvky.
Otázka: Jaké jsou typy měničů ve fotovoltaice?
Existují stringové, hybridní a mikroměniče s účinností 90-98 % podle typu a použití. Správný výběr mezi typy měničů fotovoltaiky ovlivňuje celkovou návratnost systému.
Otázka: Jak zabezpečit fotovoltaickou elektrárnu proti přepětí?
Použijte svodiče přepětí typu 1+2 nebo 2 na DC i AC straně a pravidelně kontrolujte jejich stav. Přepěťová ochrana chrání střídač i celou domácí elektroinstalaci před následky úderu blesku.
Otázka: Jaká je ideální orientace fotovoltaických panelů?
Optimální je orientace na jih se sklonem 35°, která maximalizuje energetický zisk. Při instalaci svépomocí zvažte i východní nebo západní orientaci pro vyrovnanější výrobu energie během dne.
Otázka: Jaké chyby se nejčastěji dělají při instalaci fotovoltaiky?
Nesprávné jištění, absence odpínačů, špatné uzemnění a chybějící varovné štítky jsou častými chybami. Při zapojení fotovoltaiky svépomocí vždy dodržujte platné normy pro ochranu před úrazem elektrickým proudem.
Otázka: Jaké komponenty jsou potřeba pro zapojení fotovoltaické elektrárny?
Panely, měnič, rozvaděč, pojistky, odpínače, přepěťové ochrany a elektroměr jsou základními komponenty. Pro monitoring spotřeby je nutné zahrnout schéma zapojení elektroměrů pro FVE podle projektu.
Otázka: Jak vypočítat napětí stringu panelů?
Napětí stringu se počítá jako součet Voc panelů v sérii plus rezerva 10-15 % pro bezpečný provoz. U systému se schématem zapojení solárních panelů 12V se napětí sčítá přímo podle počtu kusů.
Otázka: Jaká je funkce měniče ve fotovoltaice?
Měnič převádí stejnosměrný proud z panelů na střídavý proud pro domácí rozvod a připojení do sítě. Bez kvalitního měniče nelze efektivně využít energii vyrobenou fotovoltaickými panely v běžných spotřebičích.
