Montáž hromosvodu krok za krokem svépomocí – návod a tipy

Správně provedená montáž hromosvodu představuje zásadní prvek ochrany nemovitosti před přímým úderem blesku i následným požárem. Tento návod vám přiblíží postup instalace jednotlivých svodů, principy uzemnění a nezbytné technické normy pro zajištění bezpečného provozu vašeho domu. Pamatujte však, že finální revizi a připojení k rozvodům smí provádět výhradně osoba s platnou odbornou elektrotechnickou způsobilostí.

Jaké materiály a nářadí jsou potřeba pro montáž hromosvodu svépomocí?

Pro montáž hromosvodu svépomocí potřebujete specifické kovové vodiče, mechanické spojky a základní dílenské nářadí pro práci s kovem. Výběr správného materiálu ovlivňuje nejen životnost systému, ale i výslednou cenu instalace hromosvodu a náročnost na údržbu. Celková cena instalace hromosvodu se pohybuje v rozmezí 15 000 až 50 000 Kč v závislosti na velikosti budovy a zvoleném materiálu.

Jaké jsou výhody a nevýhody mědi, pozinkované oceli a hliníku pro hromosvod?

Výběr kovu určuje elektrické vlastnosti a dlouhodobou odolnost systému. Měď představuje špičku v oboru díky vysoké vodivosti a extrémní odolnosti vůči korozi, což z ní činí ideální volbu pro náročné povětrnostní podmínky, ovšem za cenu vyšších pořizovacích nákladů. Pozinkovaná ocel je nejčastější volbou pro běžné domy, neboť nabízí výborný poměr mezi cenou a mechanickou pevností, avšak je náchylnější k postupné korozi. Hliník vyniká nízkou hmotností a příznivou cenou, avšak vyžaduje opatrnost při spojování s jinými kovy kvůli riziku elektrolytické koroze. Všechny kovové prvky a spojky musí splňovat normu ČSN EN 62561, která definuje požadavky na komponenty systému ochrany před bleskem a jejich odolnost vůči bleskovému proudu 50 nebo 100 kA. Při návrhu nezapomínejte na antikorozní ochranu spojů, kde se pro zamezení oxidace běžně používá hydroizolační páska nebo gumoasfaltový nátěr.

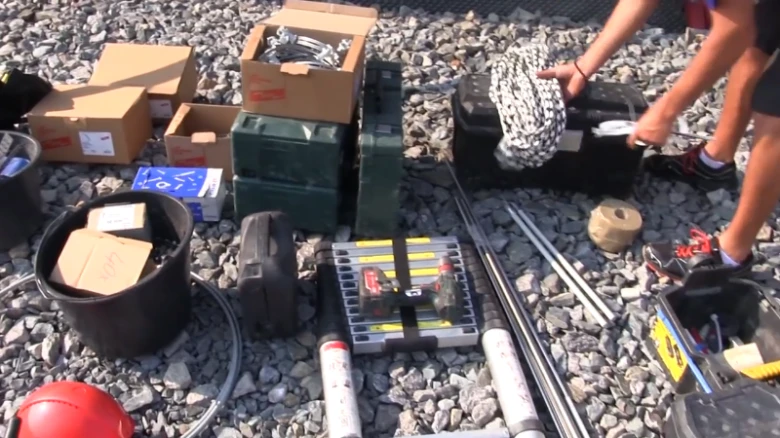

Jaké nářadí je nezbytné pro správnou instalaci hromosvodu?

Zodpovězení otázky, jaké nástroje potřebuji na montáž hromosvodu svépomocí, zahrnuje kombinaci běžného řemeslného vybavení a specializovaných měřicích přístrojů. Přesná montáž hromosvodu návod vyžaduje, aby každý spoj byl pevný a elektricky vodivý, přičemž pro zemnící pásky postačí jedna kvalitní spojka odolávající bleskovému proudu. Pro bezpečnou a odbornou práci si připravte následující vybavení:

• Sadu kleští pro stříhání a ohýbání vodičů
• Akumulátorový utahovák pro montáž držáků hromosvodu na hřebenové tašky
• Svářečku pro pevné propojení zemnící soustavy v zemi
• Měřicí přístroje pro ověření odporu uzemnění po instalaci
• Klíče a přípravky pro utahování spojek dle specifikace výrobce

Odborná rada: Pamatujte, že jakékoliv zásahy do elektroinstalací a hromosvodů smí provádět pouze osoba s odbornou způsobilostí dle Nařízení vlády č. 194/2022 Sb. Tento text slouží pouze k informačním účelům a nenahrazuje revizní zprávu, kterou musí po dokončení prací vystavit revizní technik, aby byl systém v souladu s normou ČSN EN 62305.

Jak připravit a naplánovat instalaci hromosvodu krok za krokem?

Před zahájením prací je nezbytné vypracovat projektovou dokumentaci, která musí obsahovat výpočet rizika podle normy ČSN EN 62305. Tato norma závazně upravuje montáž hromosvodu a určuje technické parametry pro každý objekt. Projektovou dokumentaci následně předkládáte na příslušný stavební úřad, který instalaci schvaluje. Pokud vás zajímá, jak na montáž hromosvodu svépomocí krok za krokem, musíte nejprve zajistit soulad s platnou legislativou a revizní technikou.

Příprava a kontrolní body před montáží

Postup montáže hromosvodu doma vyžaduje důkladnou přípravu pracoviště a zajištění bezpečnosti práce. Před samotnou instalací si připravte tyto podklady:

• Ověření projektu dle ČSN EN 62305 pro konkrétní typ střechy.
• Zajištění výškového vybavení pro bezpečnou práci ve výškách.
• Kontrola dostupnosti komponentů jako je držák hromosvodu a zemnící tyče.
• Konzultace s revizním technikem ohledně schéma zapojení hromosvodu.
• Určení místa, kam hluboko uzemnit hromosvod pro zajištění minimálního odporu.

Odborná rada: Pamatujte, že dodatečná montáž hromosvodu vyžaduje přesné dodržení odstupových vzdáleností od kovových prvků na střeše, aby nedošlo k nebezpečnému přeskoku výboje.

Jak správně upevnit jímací tyč, svody a držáky hromosvodu?

Správná montáž hromosvodu vyžaduje precizní upevnění všech prvků tak, aby systém odolal povětrnostním vlivům a plnil svou ochrannou funkci. Při práci postupujte podle projektu, který definuje izolační vzdálenost a chrání konstrukci budovy před poškozením.

Umístění jímací tyče

Jímací tyč musí být umístěna na nejvyšším bodě střechy, aby vytvořila ochranný prostor nad celou plochou budovy. Při instalaci využijte pevné nosné prvky krovu, ke kterým tyč ukotvíte. Ujistěte se, že jímací tyč dosahuje požadované výšky dle typu objektu. Pokud hledáte návod na instalaci hromosvodu svépomocí, pamatujte, že správné umístění jímací soustavy je kritickým bodem pro odvedení výboje bez poškození střešního pláště.

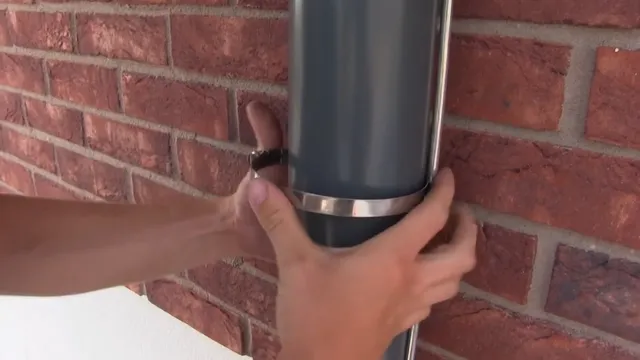

Upevnění svodů

Svody vedou nejkratší cestou od jímací tyče přímo k uzemnění. Každý vodič musí být pevně ukotven a nesmí vykazovat zbytečné ohyby, které zvyšují indukčnost soustavy. Při instalaci svodů postupujte tak, abyste dodrželi bezpečné vzdálenosti od hořlavých materiálů a vedení elektroinstalace. Pamatujte, že správné zapojení hromosvodu do uzemnění je nezbytné pro funkčnost systému, proto dbejte na kvalitu každého spoje a přechodového odporu.

Instalace držáků

Držáky hromosvodu instalujte na střešní krytinu s maximální roztečí 100 cm, aby byla zajištěna potřebná tuhost vedení. Volba typu držáku závisí na materiálu střechy, přičemž musíte zajistit těsnost prostupů krytinou.

• Používejte výhradně certifikované držáky z korozivzdorné oceli.
• Upevnění provádějte tak, aby držák hromosvodu nepoškodil hydroizolační vrstvu.
• Kontrolujte souosost vedení mezi jednotlivými držáky.

Otázka: Jak upevnit hromosvod na střechu?

Upevnění držáků se provádí ve vzdálenosti maximálně 100 cm, svody musí být pevně připevněny a jímací tyč umístěna na nejvyšším bodě střechy.

Otázka: Jak dlouho trvá montáž hromosvodu svépomocí?

Délka montáže závisí na velikosti objektu, běžně trvá 1 až 2 dny při správné přípravě a zkušenostech.

Otázka: Jak hluboko musí být uzemnění hromosvodu?

Minimální hloubka uzemnění je 0,5 metru, běžně se používá 0,8 metru pro překonání nezámrzné vrstvy půdy.

Otázka: Jak správně provést uzemnění hromosvodu?

Uzemnění lze provést páskovým nebo tyčovým způsobem, materiály musí odpovídat normám a být chráněny proti korozi.

Otázka: Jaké jsou nejčastější chyby při montáži hromosvodu?

Nejčastější chyby jsou nesprávné umístění jímací tyče, nedostatečné uzemnění, příliš dlouhé svody, špatné upevnění držáků a nedostatečná údržba.

Otázka: Jak často je třeba kontrolovat hromosvod?

Doporučená frekvence kontrol je minimálně jednou za 5 let a vždy po bouřce, cena revize je cca 3 500 Kč.

Otázka: Mohu si hromosvod namontovat svépomocí?

Svépomocná montáž je možná, ale vyžaduje technické znalosti a správné nářadí; doporučuje se však využít odborníky kvůli bezpečnosti.

Otázka: Jaké nářadí potřebuji pro montáž hromosvodu?

Potřebné nářadí zahrnuje kleště, svářečku, měřicí přístroje, šroubovák a kladivo pro správné upevnění a spojení prvků.

Otázka: Jak montovat hromosvod na šindelové střeše?

Na šindelové střeše je třeba upevňovat držáky šetrně, aby nedošlo k poškození krytiny, s důrazem na pevnost a izolaci.

Otázka: Co ovlivňuje cenu montáže hromosvodu?

Cena závisí na velikosti budovy, typu střechy, počtu svodů a typu uzemnění, pohybuje se mezi 15 000 a 50 000 Kč.

Otázka: Jak připravit plán montáže hromosvodu před samotnou instalací?

Příprava zahrnuje vyznačení tras vedení svodů a umístění jímacích tyčí podle normy ČSN EN 62305, obvykle v 5 krocích od plánování po kontrolu bezpečnosti.

Otázka: Jaké materiály jsou nejvhodnější pro výrobu svodů a držáků hromosvodu?

Pro svody se používá měď nebo pozinkovaná ocel s minimálním průřezem 50 mm², držáky pak musí být z korozivzdorného materiálu jako nerezová ocel.

Jak provést uzemnění hromosvodu a jak hluboko ho instalovat?

Uzemnění tvoří základní prvek ochrany před bleskem, který odvádí elektrický výboj bezpečně do země. Při řešení otázky, jak správně provést uzemnění hromosvodu, je klíčové dodržet správné parametry uložení vodičů. Z hlediska technických norem musí být zemnící část instalována do hloubky nejméně 0,5 metru, přičemž standardně se pro zajištění stability a funkčnosti doporučuje hloubka 0,8 metru. Tímto způsobem zajistíte, že se zemnič bude nacházet pod úrovní nezámrzné vrstvy půdy.

Typy uzemnění a jejich parametry

Pro dodatečné uzemnění hromosvodu se nejčastěji volí páskové nebo tyčové uzemnění. Páskové uzemnění využívá ocelové pásky uložené v rýze, zatímco tyčové uzemnění spočívá v zarážení vertikálních tyčí do hloubky. Pokud využíváte betonový základový zemnič, pamatujte, že musí mít obklad minimálně 50 mm betonu, aby byla zajištěna jeho dlouhodobá odolnost proti korozi. Při plánování instalace si vždy ověřte schéma zapojení hromosvodu, protože i drobná chyba v propojení může znehodnotit celou investici.

Odborná rada: Pamatujte, že jakékoli zásahy do elektroinstalace a systému ochrany před bleskem smí provádět pouze osoba s odbornou způsobilostí. Dodatečná montáž hromosvodu svépomocí nese rizika spojená s neodborným zapojením, proto po dokončení prací vždy vyžadujte revizní zprávu od certifikovaného technika. Vyhnete se tak časté chybě, kdy poddimenzované uzemnění nedokáže bezpečně převést vysoký proud bleskového výboje.

Jaké jsou nejčastější chyby a jak se jim vyhnout při montáži hromosvodu?

Chyby montáže hromosvodu často vedou k neúčinné ochraně objektu a v případě přímého úderu blesku mohou způsobit požár. Nesprávné uzemnění ohrožuje bezpečnost celého systému, protože bleskový proud nenajde cestu do země a hledá si alternativní cestu přes elektroinstalaci nebo nosné konstrukce. Pokud plánujete montáž hromosvodu svépomocí, pamatujte, že dodatečná montáž hromosvodu vyžaduje přesné dodržení norem ČSN EN 62305.

Časté chyby při instalaci

• Umístění jímací tyče mimo nejvyšší bod objektu, čímž se zmenšuje ochranný prostor a hrozí zásah střechy.
• Nedostatečná hloubka uzemnění, kdy zemnící tyče nejsou v nezámrzné hloubce minimálně 0,5 metru pod povrchem.
• Špatné upevnění svodů pomocí nevhodných držáků, které neumožňují tepelnou roztažnost kovového vodiče.
• Vytváření ostrých ohybů na svodech, které zvyšují riziko přeskoků bleskového výboje na jiné kovové části stavby.
• Zanedbaná údržba hromosvodu, zejména kontrola dotažení svorek a koroze spojů po zimním období.

Odborná rada: Při realizaci se vždy řiďte projektovou dokumentací, protože schéma zapojení hromosvodu je unikátní pro každý dům. Upozorňuji, že jakékoliv zásahy do elektroinstalace a ochrany před bleskem smí provádět pouze osoba s odbornou způsobilostí podle platných vyhlášek.

Jak provést kontrolu a údržbu hromosvodu po montáži?

Pravidelná kontrola hromosvodu zajišťuje, že dodatečná montáž hromosvodu plní svou ochrannou funkci. I když montáž hromosvodu návod zvládne laik, revizní zprávu může vystavit výhradně certifikovaný revizní technik. Ten ověří, zda odpovídá skutečné provedení projektu a zda je schéma zapojení hromosvodu technicky správné. Měření odporu uzemnění je nezbytné pro kolaudaci stavby i pro vaši bezpečnost.

1. Objednání revize – kontaktujte technika pro ověření funkčnosti systému po instalaci.
2. Měření odporu – technik provede měření odporu uzemnění pomocí speciálního přístroje.
3. Vystavení protokolu – obdržíte revizní zprávu, která je klíčovým dokumentem pro pojišťovnu.
4. Pravidelná údržba – zajistěte kontrolu systému minimálně jednou za 5 let.

Odborná rada: Cena kontroly se pohybuje kolem 3 500 Kč podle náročnosti objektu. Ačkoliv může být montáž hromosvodu svépomocí finančně úsporná, odborná revize je povinnou součástí bezpečného provozu každého hromosvodu.

Jaké speciální postupy platí pro různé typy střech?

Správná montáž hromosvodu svépomocí vyžaduje specifický přístup podle materiálu vaší krytiny. U šindelové střechy musíte dbát na šetrné upevnění držáků, aby nedošlo k protržení hydroizolační vrstvy. Plechová střecha zase vyžaduje použití nerezových prvků nebo izolaci proti vzniku elektrochemické koroze mezi odlišnými kovy. U taškové střechy instalujte držáky hromosvodu v pravidelných rozestupech maximálně 100 cm, čímž zajistíte dostatečnou stabilitu vedení.

Tipy pro montáž hromosvodu bez odborníka

• Šindelová střecha – používejte speciální vruty s těsněním, které zabrání zatékání vody do podkroví.
• Plechová střecha – zajistěte galvanické oddělení svodů od střešního pláště pomocí izolačních podložek.
• Tašková střecha – využijte originální tašky s držákem, které nevyžadují vrtání do konstrukce.

Dodatečná montáž hromosvodu je náročný proces, u kterého schéma zapojení hromosvodu musí odpovídat platným normám ČSN EN 62305. Pamatujte, že zásahy do elektroinstalace a hromosvodů smí provádět pouze osoba s odbornou způsobilostí. Pokud si nejste jisti, cena instalace hromosvodu odbornou firmou je investicí do vaší bezpečnosti. Pokud plánujete dodatečné uzemnění hromosvodu, ověřte si, jak hluboko uzemnit hromosvod v daném typu půdy, obvykle minimálně 0,5 metru pod úrovní terénu.
