Jak rozebrat dvojitý vypínač krok za krokem bezpečně a detailně

Rozebrání dvojitého vypínače vyžaduje především důsledné dodržení pravidel bezpečnosti práce, protože pracujete s elektroinstalací pod napětím. Následující postup vás provede bezpečným sejmutím krytů a demontáží mechanismu, aniž byste poškodili okolní zdivo nebo samotné vodiče. Pamatujte, že veškeré zásahy do rozvodů elektřiny smí provádět pouze osoba s příslušnou odbornou způsobilostí.

Bezpečnostní opatření a kontrola napětí před rozebráním

Než začnete jakkoliv manipulovat s elektroinstalací, musíte bezpodmínečně zajistit vypnutí elektrického obvodu a ověřit absenci napětí. Zásahy do rozvodů smí provádět pouze osoba s příslušnou odbornou způsobilostí dle vyhlášky č. 50, protože neodborná demontáž představuje přímé riziko úrazu elektrickým proudem.

Jak vypnout jistič a proč je hodnota 6 Ampér důležitá

Bezpečnost práce začíná v domovní rozvodnici, kde musíte identifikovat a vypnout správný jistič pro daný světelný okruh. Běžná elektroinstalace osvětlení využívá jističe s hodnotou 6 Ampér, které chrání vodiče před přetížením.

1. Identifikace jističe – vyhledejte v rozvodné skříni jistič označený pro příslušnou místnost či světelný okruh.
2. Vypnutí jističe – přepněte páčku jističe do polohy vypnuto (směrem dolů), čímž přerušíte přívod proudu.
3. Zajištění bezpečnosti – ověřte, že po vypnutí jističe skutečně přestala svítit všechna připojená svítidla.

Jak bezpečně ověřit beznapěťový stav pomocí zkoušečky

Po vypnutí jističe je nutné provést fyzické ověření, abyste mohli bezpečně rozebrat a opravit dvoupólový vypínač bez rizika úrazu. Spoléhat se pouze na polohu páčky jističe nestačí, proto vždy použijte dvoupólovou zkoušečku napětí.

1. Příprava zkoušečky – zkontrolujte funkčnost přístroje na známém zdroji napětí.
2. Měření vodičů – po sejmutí krytu vypínače přiložte hroty zkoušečky na elektrické vodiče připojené ke svorkám.
3. Potvrzení stavu – ujistěte se, že zkoušečka nesignalizuje přítomnost napětí, čímž potvrdíte beznapěťový stav celého obvodu.

Teprve po tomto kroku můžete bezpečně pokračovat v samotné demontáži.

Nástroje a příprava pro rozebrání dvojitého vypínače

Před zahájením práce na elektroinstalaci je klíčová bezpečnost práce, proto vždy vypněte příslušný jistič pro osvětlení, který má standardní hodnotu 6 Ampér. Upozorňujeme, že podle vyhlášky č. 50 smí zásahy do rozvodů provádět pouze osoba s odbornou způsobilostí, tento text slouží výhradně jako informační návod. Pro správné rozebrání dvojitého vypínače si připravte náčiní, abyste předešli poškození plastových dílů a zajistili bezpečný přístup k elektrickým vodičům. Plochý šroubovák slouží k šetrnému vypáčení krytek, zatímco mazadlo pomáhá uvolnit zatuhlé šroubky u starších mechanismů. Tento praktický návod na rozebrání a montáž dvojitého vypínače vyžaduje následující vybavení:

• Plochý šroubovák různých šířek pro šetrnou demontáž krytů a uvolnění rámečku.
• Odizolovač pro případnou úpravu konců elektrických vodičů při jejich poškození.
• Mazadlo ve spreji pro snadné uvolnění zkorodovaných šroubků v mechanismu.
• Zkoušečku napětí pro ověření beznapěťového stavu po vypnutí jističe.

Odborná rada: Při práci dbejte na to, aby nedošlo k mechanickému poškození vnitřních pružin mechanismu. U značek jako Gunsan postupujte obezřetně, neboť plastové západky mohou být po letech zkřehlé a náchylné k prasknutí.

Bezpečnostní opatření a příprava práce

Při manipulaci s elektroinstalací je nezbytné dodržovat bezpečnostní předpisy, které minimalizují riziko úrazu elektrickým proudem. Prvním krokem je vždy vypnutí elektrického obvodu v pojistkové skříni, čímž zajistíte bezpečnost při manipulaci s vodiči a samotným vypínačem. Po vypnutí jističe (6 A) ověřte pomocí zkoušečky napětí, že v obvodu skutečně není žádné napětí. Teprve po tomto ověření můžete přistoupit k samotné demontáži krytu a následnému rozebrání mechanismu.

Postup přípravy pro demontáž

Pro odstranění krytu dvojitého vypínače použijte plochý šroubovák, kterým opatrně uvolníte kryt z boku. Tento postup vám umožní přístup k vnitřním šroubkům, které drží rámeček vypínače a samotné elektrické vodiče. Pamatujte, že vypínače vedou různé množství vodičů, přičemž dvoupólový vypínač má obvykle tři vodiče, zatímco moderní instalace mohou obsahovat až čtyři dráty. Přívodní drát, který bývá černé nebo hnědé barvy, je u českých vypínačů označen písmenem P. Pokud při rozebrání zjistíte poškozené konce vodičů, je nutné je opravit pro zajištění spolehlivého připojení.

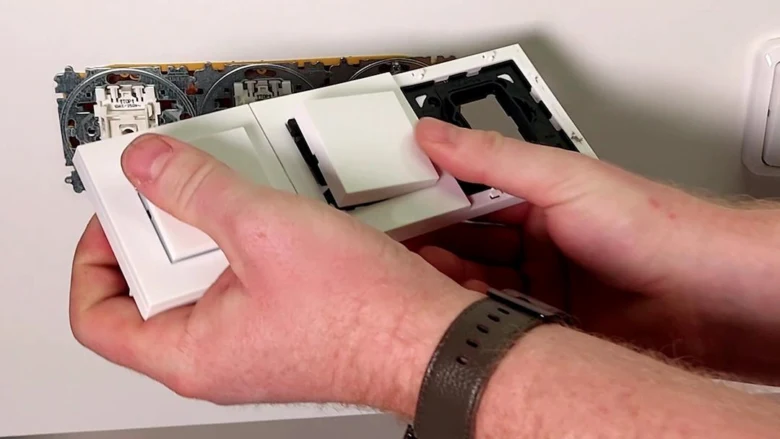

Postup sundání krytu dvojitého vypínače

Před zahájením práce na elektroinstalaci dbejte na zásady bezpečnosti práce a vypněte příslušný jistič v pojistkové skříni, který má pro běžné osvětlení hodnotu 6 Ampér. Upozorňujeme, že podle vyhlášky č. 50 smí zásahy do rozvodů provádět pouze osoba s odbornou způsobilostí; tento text slouží výhradně jako informační návod. Pro bezpečné rozebrání dvojitého vypínače použijte plochý šroubovák s úzkým hrotem. Plochý šroubovák vsuňte opatrně do boční spáry mezi rámečkem a kolébkami vypínače. Jemným zapáčením uvolněte plastové západky, které drží kryt v krabičce vypínače.

• Najděte technologický výřez na boku krytky, kam přesně pasuje hrot šroubováku pro snadné vypáčení.
• Postupujte po obvodu krytu rovnoměrně, abyste předešli prasknutí plastových úchytek a poškození mechanismu.
• U značek jako ABB či Solight lehce zatlačte šroubovákem směrem ke středu, čímž uvolníte aretaci krytky.

Tímto postupem zajistíte, že demontáž proběhne bez poškození plastových dílů. Po odstranění krytek získáte přístup ke dvěma šroubkům, které drží rámeček vypínače v krabičce, a k vnitřním šroubkům upevňujícím elektrické vodiče. Vypínače mohou obsahovat různé množství vodičů v závislosti na typu zapojení:

Při manipulaci s vodiči vždy hledejte označení „P“, kam se připojuje přívodní drát černé nebo hnědé barvy. Pokud jsou konce vodičů poškozené, je nutné je před opětovnou montáží opravit pro zajištění spolehlivého kontaktu. Pokud je nutná výměna celé krabičky vypínače, vyjměte ji ze zdi pomocí velkého plochého šroubováku a novou krabičku zafixujte sádrou tak, aby byla pevně usazena i zespodu. V případě nejistoty ohledně stavu elektrických vodičů či zapojení vždy přenechte práci odborníkům.

Jak povolit a odpojit vodiče ve dvojitém vypínači

Před zahájením manipulace s elektroinstalací vždy vypněte příslušný jistič a ověřte stav beznapěťovou zkoušečkou. Dvojitý vypínač standardně obsahuje 2 až 4 elektrické vodiče, které jsou zajištěny pomocí šroubových svorek. Pokud potřebujete rozebrat a zkontrolovat zapojení dvojvypínače, musíte nejprve uvolnit přívodní drát. Ten bývá v mechanismu označen písmenem P a obvykle má hnědou nebo černou barvu izolace.

Postup pro uvolnění vodičů z kontaktů

1. Povolte šroubky na svorkách – použijte vhodný šroubovák a otáčejte jimi proti směru hodinových ručiček.
2. Vyjměte elektrické vodiče – opatrně zatáhněte za drát, dokud se neuvolní z úchytu.
3. Označte si vodiče – před úplnou demontáží si poznamenejte pozice drátů pro správné zapojení.
4. Zkontrolujte stav kontaktů – po vyjmutí vodičů ověřte, zda nejsou konce drátů opálené nebo mechanicky poškozené.

Odborná rada: Pokud plánujete rozebrat starý dvojvypínač bez poškození, pracujte s citem, protože plastové části mohou být vlivem stáří a tepla křehké. Zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí podle platných norem.

Demontáž krabičky a instalace nové

Demontáž staré krabičky a příprava otvoru pro novou instalaci vyžaduje přesnost a opatrnost, aby nedošlo k poškození zdiva či okolních rozvodů. Pamatujte, že veškerá elektroinstalace vyžaduje dodržení pravidel pro bezpečnost práce a zásahy smí provádět pouze osoba s odbornou způsobilostí.

Jak vyjmout starou krabičku bez poškození

Při demontáži staré krabičky vypínače postupujte velmi obezřetně. Pomocí velkého plochého šroubováku uvolněte okraje krabičky od okolní omítky. Následně krabičku vypínače opatrně vypačte ze zdi, přičemž dbejte na to, abyste nepoškodili elektrické vodiče ukryté v drážkách. Pokud je krabička pevně zabetonovaná, raději ji opatrně vysekejte sekáčem, abyste zamezili vylomení velkých kusů zdiva v okolí otvoru.

Jak připravit a upevnit novou krabičku

Jakmile máte otvor vyčištěný, můžete přistoupit k instalaci nové krabičky. Správné postupy pro rozebrání dvojitého vypínače a jeho výměnu zajistí dlouhou životnost elektroinstalace.

1. Očištění otvoru – odstraňte z otvoru ve zdi veškeré zbytky starého materiálu a prach.
2. Protáhnutí vodičů – protáhněte elektrické vodiče otvory v zadní stěně nové krabičky.
3. Usazení krabičky – vložte krabičku do otvoru a vyrovnejte ji do roviny.
4. Fixace sádrou – naneste sádru po obvodu krabičky tak, aby byla po vytvrdnutí pevně zafixována ve zdi bez jakéhokoli pohybu.

Odborná rada: Před nanášením sádry otvor mírně navlhčete vodou, čímž výrazně zvýšíte přilnavost sádry k podkladu a zajistíte její stabilitu.

Řešení běžných problémů při rozebírání dvojitého vypínače

Při práci na elektroinstalaci můžete narazit na komplikace, které vyžadují trpělivost a dodržení bezpečnostních pravidel. Pamatujte, že podle vyhlášky č. 50 smí zásahy do rozvodů provádět pouze osoba s odbornou způsobilostí. Pokud řešíte, jak bezpečně rozebrat a opravit dvoupólový vypínač, vždy nejprve vypněte jistič pro osvětlení v pojistkové skříni, který má standardní hodnotu 6 Ampér. Pro samotnou demontáž si připravte kvalitní plochý šroubovák odpovídající velikosti drážky šroubků. Zaseklé šroubky často povolí po aplikaci malého množství mazadla, které pronikne do závitu a sníží tření. Pro tipy jak rozebrat zaseklý dvojitý vypínač se vždy zaměřte na čistotu přístroje, protože nánosy prachu mohou blokovat vnitřní mechanismus.

• Před zahájením demontáže vždy vypněte příslušný jistič, což je základní pravidlo pro bezpečnost práce.
• Pokud při kontrole objevíte poškozené elektrické vodiče s narušenou izolací, je nutné je zkrátit a znovu zapojit, nebo vyměnit, aby nedošlo ke zkratu.
• U starších typů, například při postupu jak rozebrat starý vypínač Gunsan, buďte opatrní na křehké plastové úchyty, které mohou po letech ztratit pružnost a snadno prasknout.
• Pokud je vnitřní mechanismus vypínače zoxidovaný nebo mechanicky zlomený, doporučuji kompletní výměnu za nový kus, neboť oprava mechanismu není spolehlivá.

Postup při řešení komplikací

1. Vypnutí obvodu – zajistěte bezpečnost vypnutím jističe 6 A v pojistkové skříni.
2. Odstranění krytu – uvolněte kryt z boku pomocí plochého šroubováku nebo nože.
3. Kontrola vodičů – identifikujte přívodní drát v terminálu označeném písmenem P.
4. Oprava konců – očistěte nebo zkraťte poškozené vodiče pro zajištění spolehlivého kontaktu.
5. Fixace krabičky – v případě výměny krabičky použijte sádru pro pevné usazení v otvoru.

Odborná rada: Při práci s vodiči vždy ověřte, zda jsou pevně dotaženy v kontaktech. Uvolněný vodič může způsobit přehřívání a následné tavení plastových částí vypínače. Pokud při rozebrání vypínače ABB narazíte na odpor krytky, nikdy nepoužívejte hrubou sílu, ale šroubovákem jemně uvolněte západky po obvodu.

Specifika rozebrání různých typů dvojitých vypínačů

Specifika rozebrání různých typů dvojitých vypínačů vyžadují odlišný přístup, protože moderní mechanismy obsahují křehké elektronické součástky nebo světelné zdroje. Před zahájením práce vždy vypněte příslušný jistič, neboť bezpečnost práce je při manipulaci s elektrickými vodiči naprostou prioritou. Pamatujte, že odborné zásahy do elektroinstalace smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací.

Indikátorové vypínače a jejich specifika

Indikátorové vypínače obsahují integrované LED diody pro snadnou orientaci ve tmě. Při jejich rozebírání postupujte velmi opatrně, abyste nepoškodili jemné přívodní vodiče kontrolky. Pokud vás zajímá postup rozebrání vypínače ABB krok za krokem, vždy začněte sejmutím krytek, které u těchto modelů často vyžadují opatrné vypáčení plochým šroubovákem v určených drážkách.

Dotykové vypínače a bezpečné rozebrání

Dotykové vypínače nejsou mechanické, ale fungují jako elektronická zařízení citlivá na tlak či kapacitní změny. Jejich demontáž vyžaduje preciznost, protože vnitřní desky plošných spojů jsou náchylné k mechanickému poškození. Při pochybnostech o zapojení doporučuji přizvat odborníka, který ví, jak rozebrat a zkontrolovat zapojení dvojvypínače, aniž by došlo ke zkratu či zničení řídicí elektroniky.

Chytré vypínače a doporučené postupy

Chytré vypínače jsou součástí komplexní domácí automatizace a často integrují bezdrátové moduly pro komunikaci. Tyto přístroje obsahují složitou elektroniku, u které je jakákoliv neodborná manipulace riziková. Pokud potřebujete provést servis, postupujte obezřetně a v případě složitějších systémů raději konzultujte postup s profesionálem. Správná demontáž vyžaduje znalost konkrétního systému uchycení, aby nedošlo k poškození plastových úchytů či komunikačních antén.

Při práci pamatujte na následující zásady:

• Vždy ověřte beznapěťový stav zkoušečkou.
• Kryty sundávejte rovnoměrně, abyste neulomili plastové pacičky.
• U starších typů, jako je vypínač Gunsan, buďte opatrní na křehké plasty.
• Při poškození vnitřního mechanismu celou jednotku vyměňte za novou.

Časté dotazy

Jak bezpečně zjistím, že je vypínač bez napětí před rozebráním?

Použijte zkoušečku napětí po vypnutí jističe 6 Ampér; ověřte nepřítomnost napětí na všech vodičích.

Kolik vodičů má obvykle dvojitý vypínač?

Dvojitý vypínač má zpravidla 2 až 4 vodiče podle typu a stáří elektroinstalace.

Jak sundat kryt dvojitého vypínače bez poškození?

Použijte plochý šroubovák a opatrně kryt uvolněte z boku, abyste předešli poškození plastu.

Co dělat, když jsou šroubky zaseklé?

Použijte mazadlo na uvolnění a správné nástroje; nikdy nepoužívejte násilí, abyste nepoškodili vypínač.

Jak správně označit vodiče při rozebrání vypínače?

Označte přívodní drát označený „P“ (černý nebo hnědý) a další vodiče pro správné zapojení při montáži.

Je možné rozebrat chytrý vypínač svépomocí?

U chytrých vypínačů doporučujeme konzultaci s odborníkem kvůli elektronickým součástkám a bezpečnosti.

Jak vyjmout starou krabičku vypínače?

Použijte velký plochý šroubovák k vysekání krabičky ze zdi, postupujte opatrně, aby nedošlo k poškození zdi.

Jak upevnit novou krabičku vypínače?

Upravte otvor, protáhněte vodiče, umístěte krabičku a pevně ji fixujte sádrou; nechte sádru tvrdnout několik hodin.

Jak postupovat při rozebírání indikátorového vypínače?

Opatrně odpojte LED kontrolky, aby nedošlo k jejich poškození, dodržujte bezpečnostní opatření.

Jak poznám přívodní drát u vypínače?

Přívodní drát je označen písmenem „P“ a má obvykle černou nebo hnědou barvu.

Jak postupovat při rozebrání vypínače ABB krok za krokem?

Nejprve odšroubujte krytku, poté uvolněte šrouby upevňující vypínač do krabičky, nakonec opatrně vyjměte vypínač a odpojte vodiče.

Jak bezpečně sundat krytku na vypínači bez poškození?

Použijte tenký plochý šroubovák a zasuňte jej do malé mezery na okraji krytky, poté jemně pákou krytku odsuňte, abyste předešli prasknutí.
