Bezpečná vzdálenost od hromosvodu: klíčová pravidla a ochrana

Dodržení bezpečné vzdálenosti od hromosvodu je klíčovým faktorem pro zamezení nebezpečného přeskoku bleskového výboje na vnitřní instalace objektu. Správné stanovení této přeskokové vzdálenosti a instalace izolovaného hromosvodu chrání nejen konstrukci budovy, ale i citlivou elektroniku před ničivými účinky přepětí.

Minimální bezpečná vzdálenost od hromosvodu a její význam

Minimální bezpečná vzdálenost od hromosvodu činí v běžných podmínkách 2 metry, přičemž přesné určení závisí na výpočtu dle normy ČSN EN 62305. Dodržení tohoto odstupu je nezbytné pro zajištění bezpečnosti osob a ochranu vnitřních elektroinstalací před nebezpečným výbojem. Pokud není možné tuto vzdálenost fyzicky dodržet, využívá se izolovaný hromosvod, který svod hromosvodu odděluje od konstrukce budovy.

Jaká je bezpečná vzdálenost od hromosvodu v praxi

Ochrana před bleskem pracuje s definovanými ochrannými pásmy, která určují, kde se již blesk může bezpečně vybít. K určení těchto zón slouží dva základní výpočetní modely:

• Kuličkový model – definuje prostor chráněný jímačem pomocí pomyslné koule o poloměru 20 až 60 metrů podle třídy ochrany.
• Rolničkový model – využívá metodu ochranného úhlu, která je vhodná pro jednodušší střešní konstrukce a přesně vymezuje ochranné pásmo objektu.

Odborná rada: Při instalaci technologií, jako je fotovoltaika a hromosvod, vždy zajistěte, aby všechny kovové části byly mimo vypočtenou přeskokovou vzdálenost. Pamatujte, že veškeré zásahy do systému musí provádět osoba s odbornou způsobilostí a následně musí proběhnout revize hromosvodu pro potvrzení funkčnosti ochrany.

Typy hromosvodů a jejich vliv na bezpečnou vzdálenost

Při návrhu systému ochrany před bleskem rozlišujeme dva základní přístupy podle normy ČSN EN 62305-3. Neizolovaný hromosvod je standardní provedení, kde jsou jímací soustava a svod hromosvodu přímo spojeny s kovovými částmi objektu. U tohoto typu musíte vždy dodržet minimální vzdálenost hromosvodu od vnitřních kovových instalací, aby nedošlo k nebezpečnému výboji. Pokud tuto vzdálenost nelze technicky zajistit, dochází k nekontrolovanému přeskoku bleskového proudu do elektroinstalace nebo jiných vodivých prvků.

Jak izolovaný hromosvod ovlivňuje bezpečnou vzdálenost

Izolovaný hromosvod představuje pokročilé řešení, které odděluje jímací soustavu od chráněného objektu pomocí izolačních podpěr nebo speciálních vodičů. Klíčovým prvkem je zde vodič HVI, který díky své vysokonapěťové izolaci umožňuje výrazně zmenšit bezpečnou vzdálenost oproti běžným vodičům. Izolovaný hromosvod je vysoce vhodný pro instalace na střechách s hořlavými materiály, jako jsou dřevěné konstrukce nebo polystyrenové zateplení, kde by přímý kontakt s bleskovým proudem znamenal riziko vzniku požáru.

Odborná rada: I když izolovaný hromosvod nabízí technickou flexibilitu, jeho cena je díky nákladnějším komponentům a vodičům HVI vyšší než u klasického systému. Vždy vyžadujte projektovou dokumentaci od certifikovaného projektanta, který provede výpočet přeskokové vzdálenosti pro váš konkrétní objekt. Pamatujte, že jakékoliv zásahy do těchto systémů, zejména při instalaci fotovoltaiky, musí provádět pouze osoba s odbornou způsobilostí v oboru elektro, aby byla zachována účinná ochrana před bleskem a platnost revize hromosvodu.

Rozmístění a upevnění svodů: normy a doporučení

Správné rozmístění a upevnění svodů hromosvodu podléhá normě ČSN EN 62305, která definuje parametry pro zajištění účinné ochrany před bleskem. Klíčovým faktorem je rovnoměrné rozložení svodů po obvodu objektu, aby se bleskový proud bezpečně svedl do země a minimalizovala se přeskoková vzdálenost na vnitřní instalace.

Pravidla pro rozmístění a instalaci svodů

Základní otázka, po kolika metrech se instaluje svod hromosvodu, má jasnou odpověď v technických normách. Svody hromosvodu musí být rozmístěny maximálně po 15 metrech, přičemž je povolena tolerance ±20 procent v závislosti na členitosti fasády. Pro zajištění mechanické stability a odolnosti vůči dynamickým silám při průchodu bleskového proudu musí být uchycení vodičů provedeno v rozestupech maximálně po 1 metru. Nedodržení těchto rozestupů může vést k uvolnění vodiče při výboji a následnému ohrožení stavební konstrukce.

U objektů s kovovým pláštěm platí odlišná pravidla, neboť plechová střecha disponuje dostatečnou vodivostí pro přímé využití jako součást systému ochrany. V takovém případě se uvažuje o přirozené součásti jímací soustavy a minimální vzdálenost hromosvodu od konstrukce není limitována stejnými pravidly jako u nevodivých materiálů. Pokud však instalujete izolovaný hromosvod, musíte striktně dodržet vypočtenou bezpečnou vzdálenost, aby nedošlo k nebezpečnému přeskoku mezi jímací tyčí a chráněným zařízením.

1. Rozmístění svodů – instalujte vertikální vodiče po obvodu budovy v maximálních rozestupech 15 metrů.
2. Fixace vodičů – zajistěte pevné upevnění každého svodu pomocí držáků v intervalu nejvýše 1 metru.
3. Kontrola vodivosti – ověřte elektrickou spojitost u plechových střech, které mohou nahradit část jímací soustavy.
4. Výpočet izolace – stanovte přesnou přeskokovou vzdálenost při instalaci oddáleného hromosvodu u fotovoltaiky.

Odborná rada: Zásahy do hromosvodů smí provádět pouze osoba s příslušnou odbornou způsobilostí. Pravidelná revize hromosvodu po každé úpravě nebo instalaci fotovoltaiky je nezbytná pro ověření funkčnosti celého systému ochrany před bleskem.

Ochrana před přepětím a správné uzemnění

Efektivní ochrana před přepětím a správné uzemnění jsou klíčové pro bezpečný provoz elektroinstalace v budovách vybavených systémem ochrany před bleskem. Vzhledem k rizikům spojeným s indukovaným přepětím je nutné dodržovat normové hodnoty pro instalaci ochranných prvků.

Jak funguje ochrana před přepětím u hromosvodů?

Ochrana před přepětím se realizuje koordinovanou kaskádou svodičů, které postupně snižují napěťovou špičku na bezpečnou úroveň. Svodič přepětí třídy B se instaluje v hlavním rozvaděči a slouží k zachycení bleskových proudů. Svodič přepětí třídy C následuje v podružných rozvaděčích, zatímco svodič přepětí třídy D chrání přímo citlivá zařízení v koncových zásuvkách. Pro správnou funkci musí být svodič přepětí třídy B umístěn do 10 metrů od vstupu vedení do objektu. Pokud je vzdálenost mezi jednotlivými stupni ochrany větší než 10 metrů, je nutné instalovat další svodiče třídy C, aby byla zajištěna kontinuální ochrana před bleskem. Svodič třídy D je navržen pro jemnou ochranu s maximálním vybíjecím proudem 5 kA. Při návrhu instalace je nutné hlídat minimální vzdálenost hromosvodu od elektroinstalace, aby nedošlo k nebezpečnému přeskoku. Pokud nelze dodržet bezpečnou vzdálenost, volí se izolovaný hromosvod, který eliminuje přímé propojení s konstrukcí.

Jaká je specifika ochrany přepětím u fotovoltaických (FVE) systémů?

Fotovoltaická elektrárna vyžaduje specifický přístup, protože její rozsáhlá kabeláž na střeše funguje jako anténa pro indukci bleskových proudů. Na stejnosměrné (DC) straně se instalují svodiče přepětí třídy 1+2, které chrání střídač před vlivem blesku do konstrukce. Na střídavé (AC) straně se standardně využívají svodiče třídy 2. Pokud vedení mezi moduly a střídačem nebo mezi střídačem a rozvaděčem přesahuje 10 metrů, vyžaduje norma opakování svodičů typu T2. Důležitým aspektem je uzemnění FVE k hromosvodu, které musí být provedeno tak, aby se zabránilo zavlečení bleskového proudu do vnitřních rozvodů budovy. Odborná instalace musí vždy respektovat přeskokovou vzdálenost mezi svodem hromosvodu a kovovými částmi konstrukce FVE. Pravidelná revize hromosvodu je nezbytná pro ověření funkčnosti celého systému ochrany. Upozorňuji, že jakékoli zásahy do elektroinstalace a úpravy uzemnění smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací. Chyby v návrhu vzdáleností často vedou k poškození elektroniky střídače při bouřkách, proto je ochrana vzdálenosti od hromosvodu prioritou každého kvalitního projektu.

Revize a údržba hromosvodů

Pravidelná revize hromosvodu představuje základní prvek ochrany před bleskem, který zajišťuje funkčnost celého systému jímací soustavy a svodů. Podle normy ČSN EN 62305 se kontrolní intervaly odvíjejí od typu objektu a jeho rizikovosti. U běžných rodinných domů doporučuji provádět revizi minimálně jednou za 12 měsíců, aby se předešlo rizikům spojeným s degradací materiálu.

Klíčovou součástí péče je údržba hromosvodu zaměřená na odhalování skrytých vad. Mezi nejčastější příčiny poruch patří koroze spojů a uvolnění svorek, které mohou výrazně zvýšit přechodový odpor a znehodnotit svedení výboje do země. U starších instalací se provádí revize jednou za 5 let, zatímco u rizikových objektů, jako jsou sklady hořlavin nebo stavby s fotovoltaikou, je vyžadována kontrola každých 6 měsíců.

Intervaly kontrol a bezpečná vzdálenost

Při každé prohlídce je nutné ověřit, zda je dodržena minimální vzdálenost hromosvodu od citlivých zařízení. Zde jsou základní frekvence kontrol:

• Standardní objekty: Revize hromosvodu probíhá v intervalu 12 měsíců.
• Rizikové objekty: Kontrola se provádí každých 6 měsíců.
• Starší instalace: Pravidelná revize se vyžaduje jednou za 5 let.

Odborná rada: Při instalaci fotovoltaiky vždy kontrolujte, zda je zachována přeskoková vzdálenost mezi svod hromosvodu a kovovými rámy panelů. Pokud není možné dodržet dostatečný odstup, zvažte izolovaný hromosvod, který minimalizuje riziko nechtěného přeskoku výboje do elektroinstalace. Pamatujte, že veškeré zásahy do hromosvodné soustavy musí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací.

Bezpečnostní opatření a doporučení při instalaci hromosvodů

Správná instalace hromosvodu vyžaduje striktní dodržení technických norem, zejména ČSN EN 62305, které minimalizují riziko požáru a poškození elektroinstalace. Každý prvek systému musí respektovat fyzikální zákony šíření bleskového proudu, aby byla zajištěna maximální ochrana před bleskem a dodrženy ochranné prvky systému.

Jaká jsou bezpečnostní opatření při instalaci hromosvodů?

Základní bezpečnostní opatření vyžadují minimální vzdálenost 30 cm od všech hořlavých materiálů, jako jsou dřevěné obklady nebo střešní latě. Pokud tato vzdálenost není dodržena, může dojít při úderu blesku k vznícení materiálu vlivem vysoké teploty vznikajícího elektrického oblouku. Další častou chybou při instalaci hromosvodu je přichycení dalších vedení, jako jsou kabely pro antény, kamerové systémy nebo datové rozvody, přímo na svod hromosvodu. Tato vedení musí být vedena odděleně, aby nedošlo k zavlečení bleskového proudu do vnitřních prostor objektu. Vždy pamatujte, že revize hromosvodu musí probíhat pravidelně podle platných norem, aby se ověřila celistvost všech spojů a správné uzemnění hromosvodu. Upozorňuji, že veškeré zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí.

• Dodržujte minimální vzdálenost 30 cm od hořlavých materiálů pro zamezení vzniku požáru.
• Nikdy nepřichycujte anténní, kamerové ani datové kabely k prvkům hromosvodu.
• Používejte pouze certifikované svorky a držáky odpovídající typu střešní krytiny.
• Provádějte pravidelné revize hromosvodu minimálně jednou za 12 měsíců dle ČSN EN 62305.
• Rozmisťujte svody pro LPS III maximálně po 15 metrech (přípustná tolerance ± 20 %).

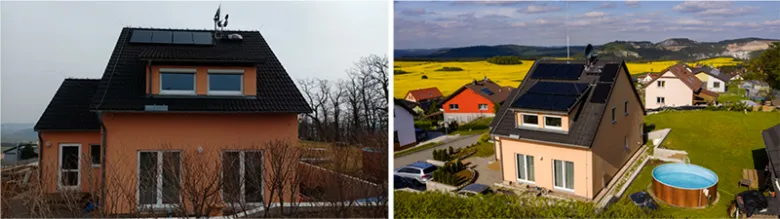

Jak daleko by měly být solární panely od hromosvodu?

Při kombinaci fotovoltaika a hromosvod je klíčovým faktorem přeskoková vzdálenost, která určuje prostor nezbytný k zamezení přeskoku bleskového proudu mezi hromosvodem a kovovou konstrukcí panelů. Pokud není možné dodržet vypočtenou bezpečnou vzdálenost, je nutné využít izolovaný hromosvod s vodiči HVI, který bleskový proud bezpečně odvede mimo konstrukci fotovoltaiky. V praxi se minimální vzdálenost mezi hromosvodem a elektroinstalací často pohybuje okolo 0,5 až 2 metrů v závislosti na konkrétním technickém řešení a výšce budovy. Chyby při instalaci hromosvodu kvůli nevhodné vzdálenosti vedou k destrukci střídačů a poškození samotných panelů. Vždy se řiďte projektovou dokumentací, která zohledňuje konkrétní parametry vaší střechy a analýzu rizika.

Odborná rada: Pro ochranu elektrických zařízení ve fotovoltaických aplikacích instalujte svodiče přepětí typu 1+2 na DC straně a typu 2 na AC straně. Při délce vedení přesahující 10 metrů je nutné instalaci svodičů přepětí typu T2 opakovat.

Otázka: Jaká je bezpečná vzdálenost od hromosvodu u fotovoltaiky?

Minimální bezpečná vzdálenost od hromosvodových tyčí a vedení je doporučena na 2 metry. V případech, kdy nelze tuto vzdálenost dodržet, se využívá izolovaný hromosvod, který zabraňuje nebezpečnému přeskoku bleskového proudu na konstrukci fotovoltaiky.

Otázka: Proč je důležitá ochrana vzdálenosti od hromosvodu?

Dodržení dostatečné vzdálenosti zabraňuje vzniku nebezpečného elektrického oblouku, který by mohl způsobit požár nebo zničení vnitřní elektroinstalace. Správné dimenzování vzdálenosti podle ČSN EN 62305 zajišťuje, že bleskový proud bude bezpečně sveden do země bez poškození majetku.

Jak se měří a dodržuje přeskoková vzdálenost „s“?

Přeskoková vzdálenost představuje zásadní parametr, který zajišťuje funkčnost systému ochrany před bleskem a zabraňuje nebezpečnému přeskoku výboje na chráněnou konstrukci nebo vnitřní instalace. Správné dodržení těchto rozestupů je klíčové pro bezpečnost celého objektu.

Co je přeskoková vzdálenost s a proč je důležitá

Přeskoková vzdálenost s představuje fyzikální limit, který určuje minimální bezpečnou vzdálenost mezi jímačem či svodem hromosvodu a jakoukoli kovovou částí objektu. Pokud je tato vzdálenost menší než vypočtená hodnota, hrozí nekontrolovaný bleskový výboj mezi hromosvodem a konstrukcí budovy. Takový výboj může způsobit požár, poškození elektroinstalace nebo ohrozit osoby uvnitř stavby. Ochrana před bleskem proto vyžaduje, aby byl izolovaný hromosvod odstupňován od všech vodivých prvků, jako jsou okapy, antény nebo rámy oken, právě o tuto vypočtenou hodnotu.

Výpočet přeskokové vzdálenosti podle ČSN EN 62305

Výpočet vzdálenosti s se provádí podle normy ČSN EN 62305, která zohledňuje třídu systému ochrany před bleskem a fyzikální vlastnosti prostředí. Základní vzorec pracuje s koeficienty ki, kc a km, které definují vliv izolace, konfiguraci svodů a typ materiálu mezi vodiči. Svody hromosvodu musí být rozmístěny po obvodu objektu maximálně po 15 metrech s tolerancí ±20 %. Vodiče se přitom kotví v maximálních rozestupech 1 metru, aby se předešlo mechanickému namáhání při průchodu bleskového proudu. Správná revize hromosvodu vždy ověřuje, zda skutečné odstupové vzdálenosti odpovídají projektové dokumentaci.

Praktické příklady měření a dodržování vzdálenosti

Při instalaci technologií, jako je fotovoltaika, je nutné dodržet minimální vzdálenost hromosvodu od kovových konstrukcí panelů. Pokud není možné dosáhnout vypočtené hodnoty s, musí být tyto prvky vodivě propojeny s hromosvodem, což však mění charakter ochrany. Jak se měří bezpečná vzdálenost od hromosvodu v praxi? Vždy se postupuje od nejbližšího bodu svodu k nejbližšímu kovovému prvku budovy. U hořlavých materiálů je nutné připočítat rezervu pro eliminaci rizik vznícení.

Odborná rada: Veškeré zásahy do instalací hromosvodů a jejich propojování s elektroinstalací smí provádět pouze osoba s odbornou způsobilostí v oboru elektrotechniky.

Jaké jsou následky nedodržení bezpečné vzdálenosti a jak je řešit?

Nedodržení bezpečné vzdálenosti od hromosvodu představuje kritické riziko, které může vést k fatálním následkům pro stavbu i její obyvatele. Pokud není dodržena minimální vzdálenost hromosvodu od vodivých částí budovy, dochází k nekontrolovanému výboji. V takovém případě vzniká přeskok bleskového proudu, který se šíří do elektroinstalace nebo hořlavých materiálů v konstrukci. Přeskoková vzdálenost je fyzikální limit, který se stanovuje výpočtem podle hladiny ochrany a reálných podmínek objektu dle normy ČSN EN 62305.

Rizika spojená s chybnou instalací

Nejčastější chyby při instalaci hromosvodu kvůli nevhodné vzdálenosti zahrnují příliš těsné vedení svodů kolem kovových trubek či kabelových tras. Pokud vás zajímá, jaká je bezpečná vzdálenost od hromosvodu, vězte, že minimální bezpečná vzdálenost od hromosvodových tyčí a vedení je doporučena na 2 metry. Nedodržení těchto parametrů vede k následujícím rizikům:

• Vznik požáru v místě přeskoku bleskového proudu při kontaktu s hořlavými materiály.
• Destruktivní poškození elektrických zařízení připojených k síti vlivem indukovaného přepětí.
• Průraz izolace stávajících rozvodů elektroinstalace při nedostatečném oddělení svodů.
• Ohrožení osob nacházejících se v blízkosti vnitřních instalací v důsledku vyrovnávání potenciálů.

Proto je ochrana před bleskem založena na striktním dodržování oddělených systémů. Pokud instalujete například fotovoltaiku, izolovaný hromosvod využívající vodiče HVI s vysokonapěťovou izolací je často jedinou cestou, jak zajistit dostatečný odstup od citlivé elektroniky a předejít zavlečení bleskového proudu do budovy.

Postup nápravy a prevence

Jakmile revize hromosvodu odhalí nevyhovující stav, je nutná okamžitá náprava. Ta obvykle obsahuje úpravu instalace, při které se svod hromosvodu přemístí nebo doplní o izolační prvky. V případě, že nelze bezpečnou vzdálenost fyzicky dodržet, je nutné propojení všech kovových částí na hlavní ochranné pospojování, aby se vyrovnaly potenciály. Pro zajištění dlouhodobé funkčnosti systému dodržujte tato pravidla:

1. Kontrola svodů – ověřte, zda jsou svody pro LPS III rozmístěny maximálně po 15 metrech.
2. Instalace svodičů – doplňte kombinaci svodičů přepětí třídy B, C a D v hlavním rozvaděči.
3. Údržba spojů – zajistěte dotažení všech svorek a eliminaci koroze na spojovacích prvcích.
4. Revize systému – zajistěte pravidelnou revizi hromosvodu minimálně jednou za 12 měsíců.

Odborná rada: Veškeré zásahy do hromosvodů a úpravy rozvodů smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací. Laické zásahy mohou vést k nefunkčnosti celého systému ochrany. Pravidelná revize hromosvodu je jediným spolehlivým způsobem, jak ověřit, že vaše opatření skutečně fungují tak, jak mají.

Specifické požadavky pro hromosvody ve vlhkém a extrémním prostředí

V prostředí s vysokou vlhkostí nebo v oblastech vystavených extrémním povětrnostním podmínkám dochází k urychlené korozi kovových součástí, což přímo ohrožuje integritu spojů. Vysoká vlhkost mění přechodové odpory v systému a může negativně ovlivnit stabilitu elektrických parametrů, proto doporučuji volit materiály s vysokou odolností, jako je nerezová ocel nebo měď s minimální tloušťkou 2,5 mm. Upozorňuji, že jakékoli zásahy do rozvodů hromosvodu smí provádět pouze osoba s odbornou způsobilostí, neboť neodborná instalace v náročných podmínkách zvyšuje riziko selhání ochrany.

Tipy pro instalaci hromosvodu a udržení bezpečné vzdálenosti

Extrémní povětrnostní podmínky vyžadují zvýšenou frekvenci údržby, která je klíčová pro zachování funkčnosti systému. Při instalaci v náročných lokalitách se řiďte těmito technickými parametry:

• Provádějte revizi hromosvodu minimálně jednou za 12 měsíců, v agresivním prostředí s vysokou vlhkostí nebo rizikem koroze doporučuji zkrátit interval prohlídek na 6 měsíců.
• Dodržujte vypočtenou přeskokovou vzdálenost mezi svodem hromosvodu a vnitřní elektroinstalací, aby nedošlo k nekontrolovanému výboji bleskového proudu do objektu.
• Kontrolujte dotažení všech svorek a spojů minimálně jednou ročně, protože vibrace způsobené silným větrem vedou k uvolnění mechanických spojů a následnému zvýšení přechodového odporu.
• Instalujte izolovaný hromosvod s využitím vodičů HVI v místech, kde nelze dodržet bezpečnou vzdálenost od kovových prvků stavby či hořlavých materiálů.
• Sledujte stav uzemnění hromosvodu, přičemž zemnicí soustava by měla být mřížová s co nejnižším odporem a délka vodiče mezi hromosvodem a zemnicím systémem by neměla přesáhnout 3 metry.

Pamatujte, že minimální vzdálenost hromosvodu od ostatních technických zařízení musí vždy odpovídat normě ČSN EN 62305. Instalace v blízkosti fotovoltaiky vyžaduje specifický přístup, kdy je nutné na DC straně použít svodiče typu 1+2 a na AC straně typu 2, přičemž při vedení delším než 10 metrů je nutné instalaci svodičů přepětí T2 opakovat. Správně navržený systém s dostatečnou rezervou pro přeskokovou vzdálenost je základem pro účinnou ochranu před bleskem. Pokud si nejste jisti technickým řešením, vždy přizvěte revizního technika, který posoudí konkrétní rizika vaší stavby na základě analýzy rizik.
