Kotvení pozednice závitovou tyčí postup a užitečné tipy

Pevné kotvení pozednice závitovou tyčí do železobetonového věnce tvoří klíčový prvek stability každé střešní konstrukce. Správně provedený detail zajišťuje přenos sil ze střechy přímo do nosného zdiva a zabraňuje posunu krovu při silném větru či zatížení sněhem. V tomto návodu naleznete ověřené postupy pro správné rozmístění kotev i technické zásady, které zajistí dlouhodobou bezpečnost vašeho domu.

Jaký materiál a rozměry pozednice jsou vhodné pro kotvení závitovou tyčí?

Pro spolehlivé kotvení pozednice závitovou tyčí volte trám z konstrukčního dřeva o průřezu 100 x 100 mm až 150 x 150 mm. Dřevo vykazuje vysokou pevnost v ohybu a umožňuje snadné převrtání pro závitové tyče, což je hlavní výhoda oproti metodám, jako je kotvení pozednice pásovinou. Betonová lať se pro tento účel používá zřídka, neboť je výrazně těžší a hůře se s ní manipuluje při osazování na věnec.

Výběr materiálu a příprava podkladu

Při plánování střešní konstrukce zvažte, jakou závitovou tyč použít pro kotvení pozednice. Standardně se doporučuje ocelová tyč o průměru minimálně 12 až 16 mm s povrchovou úpravou proti korozi. Před samotným kotvením pozednice závitovou tyčí musíte správně připravit podklad pod pozednici pro kotvení závitovou tyčí. Ten musí být rovný, zbavený nečistot a vyrovnaný asfaltovým pásem, který zamezuje přímému kontaktu dřeva s betonem. Správný kotvení pozednice detail zahrnuje i dodržení předepsané vzdálenosti kotvení pozednice, která se obvykle pohybuje v rozmezí 1 až 1,5 metru podle projektu. Pamatujte, že kotvení pozednice do věnce závitovou tyčí vyžaduje použití kvalitní chemické kotvy pro dosažení maximální únosnosti spoje. U konstrukcí, kde chybí železobetonový věnec, je kotvení pozednice bez věnce závitovou tyčí možné pouze do staticky únosných nosných stěn s použitím certifikovaných kotevních systémů.

Parametry a typy závitových tyčí pro kotvení pozednice

Pro spolehlivé kotvení pozednice závitovou tyčí se nejčastěji využívá závitová tyč M16, která zajišťuje dostatečnou únosnost v tahu i střihu. Ocelová kotva musí mít průměr minimálně 14 mm, aby odolala namáhání krovu, jak definuje i odborný výklad pojmu pozednice na portálu Wikipedia. Při výběru materiálu volte vždy žárově zinkovanou ocel, která zabrání korozi v kontaktu s dřevem.

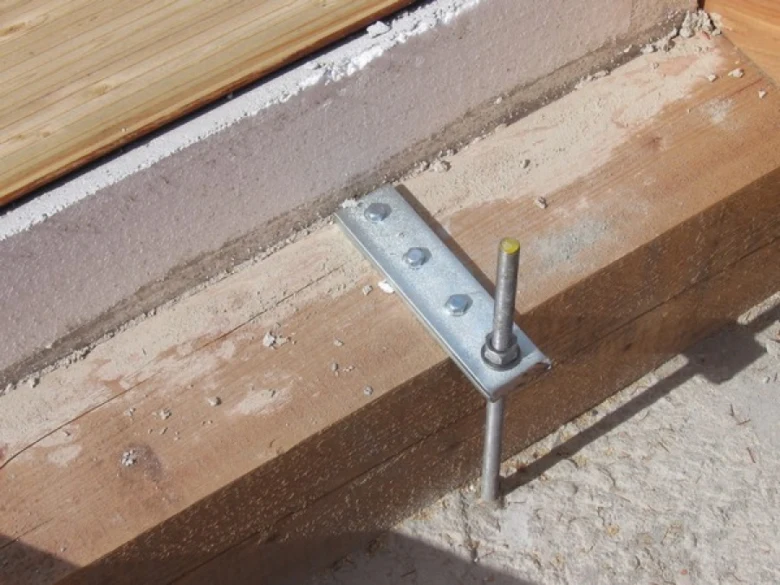

Kotva typu L se tradičně používá pro přímé zabetonování do věnce, kde slouží k pevnému upevnění krovu k betonovému podkladu. Moderní kotva typu U nabízí efektivnější tvarování závitu, což usnadňuje montáž a zvyšuje stabilitu spoje. Při rozhodování mezi metodami, jako je kotvení pozednice pásovinou vs závitovou tyčí, poskytuje závitová tyč vyšší přesnost a snadnější rektifikaci polohy. Pamatujte, že správný podklad pod pozednici z asfaltových pásů prodlužuje životnost dřeva a zamezuje vzlínání vlhkosti. Vždy dbejte na to, aby vzdálenost kotvení pozednice nepřesáhla 120 cm, což je klíčový detail pro stabilitu celé konstrukce.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Doporučená rozteč kotev a umístění závitových tyčí

Správná vzdálenost kotvení pozednice zásadně ovlivňuje stabilitu celého krovu při působení větru a zatížení sněhem. Obecně platí, že rozteč kotev se pohybuje v rozmezí 1 až 2 metry. V praxi často řešíte otázku, jak často kotvit pozednici závitovou tyčí, přičemž ideální vzdálenost kotvení pozednice závitovou tyčí odpovídá přibližně dvojnásobku rozteče krokví. V rozích budovy a na koncích pozednic zkraťte rozteč na 1 metr, aby bylo zajištěno pevné kotvení pozednice do věnce i v namáhaných místech.

Odborná rada: Při návrhu rozmístění kotev se vyhněte místům, kde budou následně osazovány krokve, aby nedošlo ke kolizi spojovacích prvků. Pokud provádíte kotvení pozednice bez věnce, musíte zajistit dostatečnou hloubku zapuštění závitové tyče do zdiva. Detailní kotvení pozednice vždy vyžaduje čistý podklad pod pozednici, aby byla zajištěna rovnoměrná distribuce tlaku do podkladní konstrukce. Zásahy do nosných konstrukcí a elektroinstalace či plynu v blízkosti kotvení smí provádět pouze osoba s odbornou způsobilostí.

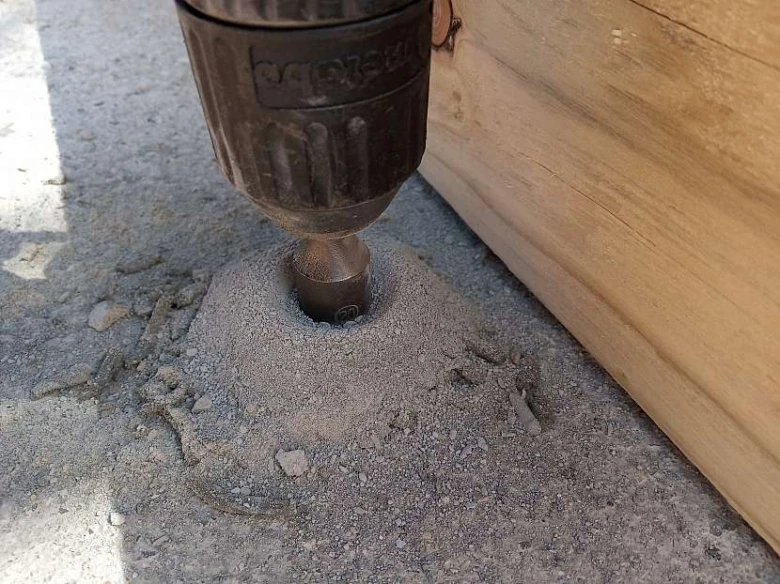

Jak správně vrtat a připravit otvory pro kotvení pozednice závitovou tyčí

Přesné vrtání a příprava otvorů jsou klíčové pro správné kotvení pozednice do betonového věnce závitovou tyčí, protože zajišťují stabilitu celé střešní konstrukce. Zásahy do nosných konstrukcí a elektroinstalace či plynu smí provádět pouze osoba s příslušnou odbornou způsobilostí; tento postup slouží výhradně jako informativní návod.

Jaký vrták a průměr použít pro otvory v pozednici a betonu?

Pro vrtání do dřevěné pozednice, která má zpravidla průřez 10 až 15 cm, zvolte hadovitý vrták o průměru 18 až 20 mm, což umožní snadné provlečení závitové tyče M16 i při drobných nepřesnostech. Při vrtání do betonového věnce použijte vrták do betonu s příklepem, jehož průměr by měl být o 2 až 4 mm větší než průměr závitové tyče, aby vznikl prostor pro chemickou kotvu. Tento rozdíl je nezbytný pro rovnoměrnou aplikaci chemické kotvy a správné ukotvení závitové tyče do betonu. Vždy se vyhýbejte přímému vrtání do armovací oceli v betonovém věnci, která by mohla poškodit vrták nebo oslabit statickou integritu prvku; v případě kolize vrtejte otvor mírně bokem. Pokud provádíte kotvení pozednice bez věnce, dbejte na maximální přesnost kolmosti vrtu. Ideální vzdálenost kotvení pozednice se obvykle pohybuje v rozmezí 1 až 2 metrů, přičemž konkrétní rozteč určuje projektant podle statického schématu.

Jak správně čistit otvory před aplikací chemické kotvy?

Čistota vyvrtaného otvoru přímo ovlivňuje únosnost spoje, neboť zbytkový prach a betonová drť zásadně snižují přilnavost chemické kotvy k podkladu. Po dokončení vrtání otvor důkladně vyfoukejte tlakovým kompresorem nebo použijte ruční pumpičku, následně stěny otvoru mechanicky očistěte ocelovým kartáčem odpovídajícího průměru. Tento proces čištění opakujte alespoň dvakrát, dokud z otvoru při foukání nevychází žádný prach. Správně vyčištěný otvor je základním předpokladem pro pevný kotvení pozednice detail, který zajistí dlouhodobou bezpečnost střechy. Před aplikací chemické směsi se ujistěte, že je otvor uvnitř suchý a zbavený všech volných částic, čímž předejdete časté chybě, která může vést k selhání kotvy při zatížení.

Odborná rada: Při vrtání do dřeva pozednici vždy podložte, aby se vrták při průchodu materiálem neztupil o podklad a nevytvořil na spodní straně trámu nežádoucí otřepy.

Jak aplikovat chemickou kotvu při kotvení pozednice závitovou tyčí

Správná aplikace chemické kotvy je klíčová pro dosažení vysoké únosnosti spoje, kdy pryskyřice zajišťuje pevné spojení mezi závitovou tyčí M16 a podkladem. Upozorňuji, že zásahy do nosných konstrukcí a kotvení krovů smí provádět pouze osoba s odbornou způsobilostí.

Jak správně aplikovat chemickou kotvu při kotvení pozednice?

Pro úspěšné kotvení pozednice závitovou tyčí je nezbytné mít připravený čistý otvor v betonovém věnci nebo dřevě, který musí být před aplikací důkladně zbaven prachu a nečistot. Kompatibilita materiálů chemické kotvy s betonem a dřevem zaručuje vysokou pevnost v tahu i střihu. Do takto připraveného otvoru aplikujte chemickou kotvu od dna směrem ven, abyste předešli vzniku vzduchových bublin, které snižují únosnost spoje. Následně do otvoru vložte závitovou tyč M16 pomalým otáčivým pohybem, čímž zajistíte dokonalé obalení závitu pryskyřicí. Doba vytvrzení chemické kotvy činí obvykle 24 hodin a během této doby nesmí být na spoj vyvíjena žádná mechanická zátěž.

• Vyčištění otvoru od prachu pomocí ocelového kartáčku a následné vyfouknutí stlačeným vzduchem nebo ruční pumpou.
• Aplikace chemické malty do 2/3 hloubky otvoru pro zajištění rovnoměrného obalení závitu bez vytékání přebytků.
• Kontrola kolmosti závitové tyče vůči podkladu ihned po jejím vložení, dokud je pryskyřice v tekutém stavu.

Postup aplikace chemické kotvy v praxi

Při postupu, jak aplikovat chemickou kotvu při kotvení pozednice, vyvrtejte otvor o průměru 18 až 20 mm, což je ideální tolerance pro závitovou tyč M16. Důsledné odstranění nečistot z vrtu je zásadní pro přilnavost pryskyřice k materiálu a celkovou stabilitu spoje. Po vytlačení chemické kotvy do otvoru ihned zasuňte závitovou tyč a zkontrolujte její správnou pozici vůči trámům pozednice. Doba vytvrzení 24 hodin je nezbytný interval pro dosažení maximální pevnosti spoje v betonovém věnci. Vyvarujte se chyb, jako je nedostatečné vyčištění otvoru nebo předčasné zatížení, které mohou vést k selhání kotvení pozednice do věnce. Kvalitní kotvení pozednice detail vyžaduje precizní dodržení tohoto postupu, aby byla zajištěna dlouhodobá stabilita konstrukce i při extrémním zatížení větrem.

Odborná rada: Při kotvení do betonu vždy ověřte, zda v místě vrtu není armovací železo. Pokud narazíte na výztuž, otvor vyvrtejte mírně bokem, aby nedošlo k oslabení statiky věnce nebo poškození vrtáku.

Jak upevnit pozednici závitovou tyčí krok za krokem

Správné ukotvení pozednice zajišťuje stabilitu krovu a odolnost střechy proti sání větru. Následující návod na kotvení pozednice závitovou tyčí vám pomůže realizovat pevné spojení, které splňuje technické požadavky na bezpečnost stavby. Upozorňujeme, že veškeré zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí; tento text slouží pouze jako informativní návod.

Příprava otvorů pro závitovou tyč

Při vrtání otvorů do pozednice, což je zpravidla trám o straně 10 až 15 cm, a betonového věnce pracujte s vysokou přesností. Pro závitovou tyč M16 vrtejte otvory o průměru 18 až 20 mm, aby zbyl prostor pro pojivo. Vzdálenost kotvení pozednice se standardně volí v rozmezí 1 až 2 metry, přičemž v blízkosti rohů střechy se doporučuje rozteč 1 metr. Při vrtání do betonu použijte vrták s příklepem a vyhýbejte se hlavní betonářské výztuži, případně vrtejte otvor mírně bokem. Vyvrtané otvory v betonovém věnci vždy důkladně očistěte kompresorem nebo kartáčem od prachu a nečistot.

Aplikace chemické kotvy

Po vyčištění otvoru aplikujte chemickou kotvu od dna směrem ven, čímž předejdete vzniku vzduchových bublin, které snižují únosnost spoje. Do takto připraveného otvoru vložte závitovou tyč M16 a zajistěte její svislou stabilitu až do úplného vytvrzení směsi. Celková doba vytvrzení chemické kotvy závisí na typu směsi a okolní teplotě, obvykle se pohybuje v řádu desítek minut až hodin. Před dalším zatěžováním spoje vždy vyčkejte na úplné vytvrzení dle technického listu výrobce.

Montáž závitové tyče a dotažení

Při výběru spojovacího materiálu dbejte na to, jak dlouhé závitové tyče použít pro kotvení pozednice. Délka závitové tyče musí být dostatečná pro průchod skrz dřevěný trám, podklad pod pozednici a hluboké ukotvení v betonovém věnci. Pokud provádíte kotvení pozednice bez věnce, postupujte výhradně dle projektu statika, který určí vhodný způsob zajištění v závislosti na typu zdiva.

1. Aplikace chemické kotvy – do očištěného otvoru v betonovém věnci vstříkněte chemickou kotvu od dna směrem ven.
2. Osazení závitové tyče – tyč M16 zasuňte do otvoru s kotvou a nechte vytvrdnout dle specifikace výrobce.
3. Usazení pozednice – trám usaďte na vyčnívající závitové tyče a zkontrolujte jeho vodorovnou polohu.

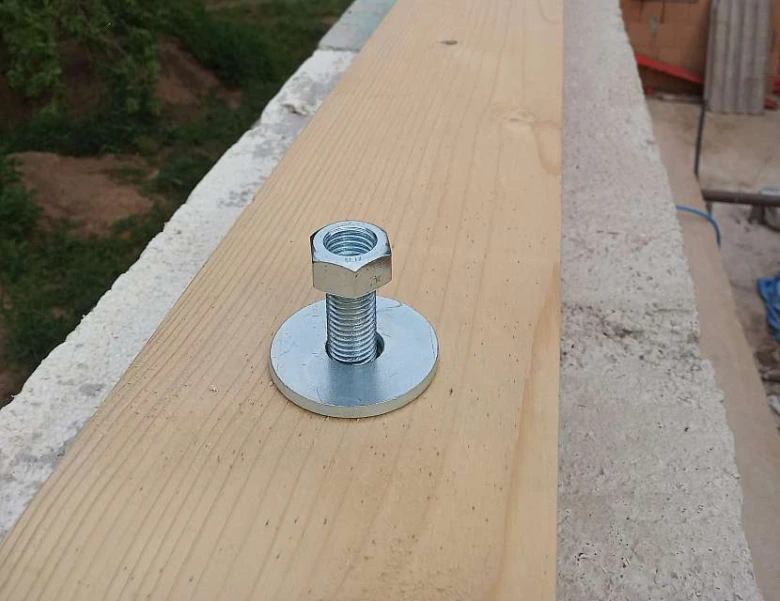

4. Instalace podložek – na tyč nasaďte velkoplošné podložky, které rovnoměrně rozloží tlak šroubu na dřevo.
5. Dotažení spoje – matice dotahujte klíčem, dokud pozednice pevně a bez mezer nedosedne k podkladu.

Odborná rada: Pro zajištění maximální pevnosti spoje doporučuji použít speciální dřevěné podložky dostatečné šířky, které zabrání vtlačení matice do dřeva pozednice. Při vrtání do dřeva použijte hadovitý vrták a pozednici podložte, aby nedošlo k vyštípnutí spodní hrany trámu a zbytečnému ztupení nástroje.

Jaké chyby se vyvarovat při kotvení pozednice závitovou tyčí

Při realizaci střechy představuje kotvení pozednice závitovou tyčí klíčový moment pro stabilitu celé konstrukce. Mezi nejčastější chyby patří podcenění přípravy otvorů a nedodržení přesné geometrie. Použití vrtáku menšího než 18 mm pro tyč o průměru 16 mm znemožňuje správnou aplikaci chemické malty, což vede ke slabému upevnění. Stejně tak nesprávná rozteč kotev snižuje celkovou stabilitu konstrukce a přetěžuje jednotlivé spoje. Pamatujte, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s příslušnou odbornou způsobilostí.

• Nedostatečné dotažení závitové tyče způsobuje vůli mezi podkladem pod pozednici a dřevem.
• Nedodržení doporučené vzdálenosti kotvení pozednice vede k nerovnoměrnému rozložení sil do věnce.
• Použití nekvalitní chemické kotvy nebo nedostatečné vyčištění vyvrtaného otvoru snižuje únosnost spoje.
• Ignorování detailu kotvení pozednice do věnce nebo chyby při kotvení pozednice bez věnce často vyústí v praskliny zdiva.

Odborná rada: Vždy kontrolujte svislou polohu tyčí pomocí vodováhy, protože sebemenší odchylka komplikuje následné osazení pozednice. Oproti metodě kotvení pozednice pásovinou nabízí závitová tyč vyšší pevnost v tahu, pokud je dodržen správný postup montáže.

Jak provádět kontrolu kvality a údržbu kotvení pozednice

Jak provádět kontrolu kvality a údržbu kotvení pozednice je zásadní pro zajištění dlouhodobé stability střešní konstrukce. Pravidelná údržba kotvení pozednice by měla probíhat minimálně jednou ročně, ideálně po skončení zimního období. Při vizuální prohlídce se zaměřte na praskliny v dřevěném trámu, které mohou vznikat v důsledku vysychání nebo nadměrného namáhání spoje. Současně kontrolujte korozi na závitových tyčích a podložkách, zejména pokud je stavba vystavena vlhkosti.

Postup kontroly dotažení spojů

• Prověřte dotažení matic pomocí momentového klíče, aby byla zajištěna správná vzdálenost kotvení pozednice a pevný přítlak k podkladu.
• Zkontrolujte celistvost podklad pod pozednici, kde nesmí docházet k drolení malty nebo degradaci hydroizolace.
• Ověřte, zda kotvení pozednice do věnce nevykazuje známky uvolnění v důsledku sedání objektu.
• Identifikujte případné praskliny v betonu kolem závitových tyčí, které by vyžadovaly sanaci chemickou kotvou.

Pamatujte, že správné kotvení pozednice detail řeší přenos sil do nosných konstrukcí. Pokud při kontrole zjistíte výrazné poškození, konzultujte opravu s odborníkem. Pravidelná revize předchází nutnosti nákladných oprav v budoucnu.

Časté dotazy

Jaký průměr vrtáku použít pro závitovou tyč M16 při kotvení pozednice?

Použijte vrták o průměru 18 až 20 mm pro vrtání otvorů do pozednice pro závitovou tyč M16.

Jaká je doporučená rozteč kotev při kotvení pozednice?

Doporučená rozteč kotev je 1 až 2 metry, v rozích střechy cca 1 metr.

Jak dlouho trvá vytvrzení chemické kotvy?

Doba vytvrzení chemické kotvy je obvykle 24 hodin.

Jaké typy chemických kotev se používají při kotvení pozednice?

Používají se polyesterové, epoxidové a vinylesterové chemické kotvy.

Jak se správně aplikuje chemická kotva při kotvení pozednice?

Chemickou kotvu naneste do vyvrtaného otvoru, vložte závitovou tyč a nechte vytvrdit 24 hodin.

Jaké chyby se často dělají při kotvení pozednice závitovou tyčí?

Časté chyby jsou použití vrtáku menšího než 18 mm, nesprávná rozteč kotev a nedostatečné dotažení tyčí.

Jaký materiál je nejlepší pro pozednici?

Nejčastěji se používá dřevěný čtvercový trám o straně 10 až 15 cm, který je lehčí než betonová lať.

Jak kontrolovat kvalitu kotvení pozednice?

Kontrolujte dotažení matic, praskliny v dřevu a betonu a provádějte pravidelné revize minimálně jednou ročně.

Jaké jsou výhody kotvení pozednice závitovou tyčí oproti pásovině?

Závitová tyč umožňuje pevnější a trvanlivější spojení s betonovým věncem a lepší rozložení zatížení.

Jak ukotvit závitovou tyč do betonu, aby nedošlo k poškození?

Použijte vrták do betonu s příklepem o průměru o několik milimetrů větším než závitová tyč a vyhněte se armování.

Jaká je ideální délka závitové tyče pro kotvení pozednice do betonu?

Délka závitové tyče by měla být alespoň 10 cm delší než tloušťka pozednice, aby bylo možné zajistit dostatečnou hloubku ukotvení do betonu a pevný spoj.

Jak správně připravit podklad pod pozednici před kotvením závitovou tyčí?

Podklad musí být čistý, rovný a pevný, ideálně betonový věnec s minimální tloušťkou 15 cm, aby kotvení závitovou tyčí bylo stabilní a bezpečné.
