Správné stanovení podchodné a průchodné výšky schodiště je klíčovým faktorem pro bezpečnost pohybu v domě i soulad s platnými technickými normami. Nedodržení těchto parametrů vede k nepohodlnému užívání prostoru a může způsobit vážné úrazy hlavy při procházení pod konstrukcí. Dodržení závazných rozměrů pro výšku stupně a průchodný profil zajistí pohodlný provoz schodiště po celou dobu životnosti stavby.
Stručně a jasně
- Podchodná výška schodiště musí být minimálně 2100 mm podle ČSN 734130.
- Průchodná výška schodiště je minimálně 1900 mm u rodinných a bytových domů.
- Výpočet podchodné výšky závisí na sklonu schodiště a používá vzorec hp = 1500 + 750 / cos α.
- Optimální sklon schodiště je mezi 25° a 35°, což ovlivňuje výšku stupně i průchodnou výšku.
- Minimální průchodná šířka schodiště by měla být násobkem 600 mm pro bezpečný průchod.
Co je podchodná výška schodiště a jak se měří
Podchodná výška schodiště představuje kolmou vzdálenost mezi výstupní čarou schodiště a spodním lícem konstrukce stropu nebo jiného prvku nad schodištěm. Podle normy ČSN 73 4130 činí minimální podchodná výška 2100 mm, což zajišťuje bezpečný průchod dospělé osoby bez nutnosti sklánění hlavy. Průchodná výška, která doplňuje bezpečnost schodiště, musí dosahovat minimálně 1900 mm.
Jak se správně měří podchodná výška schodiště?
Při určování tohoto parametru postupujte měřením vzdálenosti kolmé k výstupní čáře schodiště, která probíhá v místě chůze. Měření provádějte vždy mezi nášlapnou plochou stupňů a nejnižším bodem stropu či podhledu přímo nad touto čarou. Správně naměřená hodnota je klíčová pro bezpečnost schodiště, neboť nedostatečný prostor vede k úrazům hlavy a omezuje komfort užívání stavby. Upozorňuji, že zásahy do nosných konstrukcí schodišť smí provádět pouze osoba s odbornou způsobilostí.
- Měřte vždy kolmou vzdálenost na linii výstupu, nikoliv šikmou délku podhledu.
- Používejte laserový dálkoměr nebo pásmo pro přesné zjištění vzdálenosti od nášlapné plochy.
- Zohledněte tloušťku všech nášlapných vrstev podlahy, které ovlivňují výslednou světlou výšku.
- Kontrolujte výšku v nejkritičtějších místech pod podestou či ramenem, kde hrozí nejmenší průchodná výška.
Jaká je správná výška podchodné výšky podle sklonu schodiště?
Výpočet podchodné výšky vychází ze vzorce hp = 1500 + 750 / cos α, kde α vyjadřuje sklon schodiště ve stupních. Tento vzorec zohledňuje geometrii pohybu a normy schodiště pro zajištění dostatečného prostoru. Průchodná výška se následně vypočítá jako hpr = 750 + 1500 × cos α, což definuje prostor pro bezpečný pohyb osob.
Odborná rada: Při běžném sklonu 32 stupňů vychází minimální podchodná výška na 2384 mm. Pro mírnější schodiště se sklonem 25 stupňů je hodnota přibližně 2327 mm.
| Sklon schodiště (°) | Podchodná výška (mm) | Průchodná výška (mm) |
|---|---|---|
| 25 | 2327 | 2109 |
| 30 | 2366 | 2049 |
| 32 | 2384 | 2022 |
| 35 | 2415 | 1978 |
Při návrhu pamatujte, že výpočet výšky schodu a šířka schodiště ovlivňují celkový sklon, který následně definuje potřebnou podchodnou výšku. Optimální výška stupně se pohybuje v rozmezí 150 až 180 mm. Dodržení těchto parametrů je nezbytné pro splnění požadavků na bezpečnost schodiště v rodinných i bytových domech.

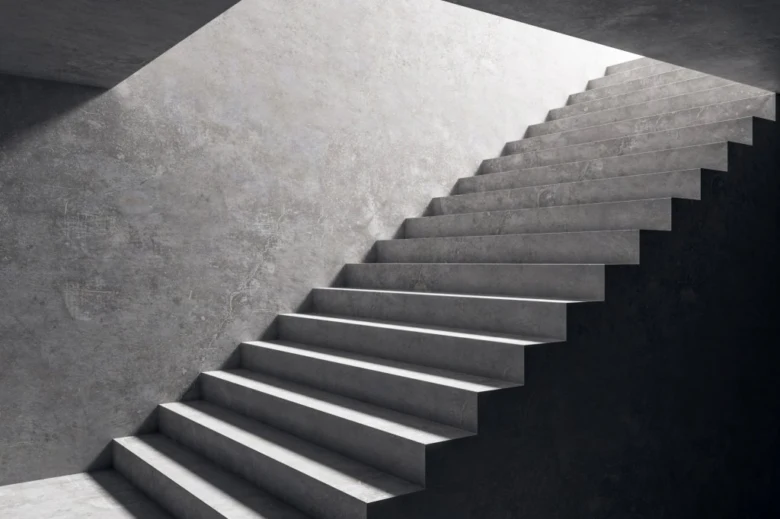

Co je průchodná výška schodiště a jaký je její význam
Průchodná výška schodiště představuje kolmou vzdálenost mezi výstupní čarou schodiště a nejbližší konstrukcí nad ní, přičemž se měří bez započtení překážek. Na rozdíl od podchodné výšky, která vyjadřuje svislou vzdálenost k podhledu či stropu, je průchodná výška definována jako kolmice k výstupní čáře. Tato hodnota přímo ovlivňuje bezpečnost schodiště a uživatelský komfort při pohybu. Podle normy ČSN 734130 musí být minimální průchodná výška schodiště v rodinných a bytových domech nastavena tak, aby nedocházelo ke kolizím hlavy s konstrukcí.
- Minimální průchodná výška schodiště činí podle normy ČSN 734130 hodnotu 1900 mm.
- Ideální průchodná výška schodiště se pro zajištění maximálního komfortu pohybuje nad hranicí 2100 mm.
- Při standardním sklonu schodiště 32 stupňů dosahuje průchodná výška přibližně 2022 mm.
- Při mírnějším sklonu 25 stupňů se tato vypočtená hodnota zvyšuje na zhruba 2109 mm.
Správný výpočet výšky schodu a dodržení normy jsou klíčové pro bezpečný pohyb osob. Dostatečná průchodná výška eliminuje riziko úrazu a zajišťuje, že šířka schodiště zůstane plně využitelná bez nutnosti úhybných manévrů.
Odborná rada: Při návrhu vždy počítejte s rezervou minimálně 20 až 30 mm pro budoucí úpravy podlahových vrstev, které mohou světlou výšku nečekaně snížit. Upozorňujeme, že veškeré zásahy do nosných konstrukcí ovlivňujících průchodnou výšku musí provádět pouze osoba s odbornou způsobilostí.
Jak určit podchodnou a průchodnou výšku schodiště
Podchodná výška (hp) se stanovuje jako kolmá vzdálenost mezi výstupní čarou a spodním lícem konstrukce, přičemž nesmí být snížena průvlaky nebo trámy. Výpočet podchodné výšky probíhá podle vzorce hp = 1500 + 750 / cos α, kde α značí sklon schodiště ve stupních. Pro srovnání, průchodná výška (hpr) se vypočítá vztahem hpr = 750 + 1500 × cos α. Dodržení těchto parametrů je zásadní pro bezpečnost schodiště, přičemž minimální podchodná výška je stanovena na 2100 mm. Při měření se vždy zaměřte na nejnižší bod konstrukce nad výstupní čarou, aby nedošlo k chybě v návrhu.
Jak se počítá podchodná výška podle sklonu schodiště
Jak spočítat podchodnou výšku schodiště
Pro zajištění bezpečnosti schodiště musíte dodržet předepsané normy schodiště, které určují prostor pro průchod osob. Podchodná výška představuje svislou vzdálenost mezi hranou stupně a podhledem konstrukce nad schodištěm. Správný matematický výpočet provedete pomocí vzorce hp = 1500 + 750 / cos α, kde α vyjadřuje sklon schodiště ve stupních. Konstanta 1500 mm představuje základní průchodný prostor, zatímco hodnota 750 / cos α kompenzuje šikmý prostor v závislosti na úhlu stoupání.
Při návrhu schodiště se výpočet výšky schodu a podchodné výšky často provádí krok za krokem, aby byla dodržena minimální výška schodiště pro bezpečný pohyb. Sklon schodiště zásadně ovlivňuje výslednou podchodnou výšku, neboť s rostoucím úhlem se prostor pro hlavu uživatele zmenšuje.
| Sklon schodiště (α) | Výpočet (hp v mm) | Podchodná výška (mm) |
|---|---|---|
| 25° | 1500 + 750 / 0,906 | 2328 mm |
| 32° | 1500 + 750 / 0,848 | 2384 mm |
| 40° | 1500 + 750 / 0,766 | 2479 mm |
Odborná rada: Pamatujte, že podchodná výška schodiště se měří vždy kolmo od hrany stupnice k podhledu. Při měření se ujistěte, že započítáváte i budoucí tloušťku nášlapných vrstev nebo podhledových desek, které mohou reálnou průchodnou výšku snížit. Vždy ověřte, zda vaše konstrukce splňuje aktuální normy schodiště pro daný typ stavby.
Normy a předpisy týkající se výšek schodiště
Normy schodiště definuje v českém prostředí závazná norma ČSN 734130, která stanovuje základní parametry pro bezpečnost schodiště. Tato norma určuje minimální podchodnou výšku 2100 mm a minimální průchodnou výšku 1900 mm pro rodinné domy i bytové stavby. Dodržení těchto rozměrů je klíčové pro bezpečný pohyb osob a eliminaci úrazů způsobených nárazem hlavy o konstrukci schodiště. Pokud vás zajímá, jaká je minimální podchodná výška podle normy, vždy vycházejte z těchto hodnot.
Při plánování rekonstrukce či novostavby berte v úvahu následující požadavky:
- Podchodná výška 2100 mm představuje svislou vzdálenost mezi hranou stupně a konstrukcí nad ním.
- Průchodná výška 1900 mm se měří kolmo ke schodišťovému rameni a zajišťuje dostatečný prostor pro průchod.
- Veřejné budovy vyžadují zvýšenou pozornost, neboť zákonná průchodná výška ve veřejných budovách může být přísnější kvůli vysoké frekvenci osob.
Odborná rada: Při nedodržení těchto norem riskujete nejen bezpečnostní rizika, ale i problémy při kolaudaci stavby či případné sankce. Správný výpočet výšky schodu a dodržení světlé výšky prostoru jsou základními předpoklady pro úspěšnou realizaci. Pokud si nejste jisti, jak určit podchodnou a průchodnou výšku schodiště v komplikovaných prostorech, doporučuji konzultaci s projektantem.
Vliv materiálů na podchodnou a průchodnou výšku schodiště
Výběr konstrukčního materiálu zásadně určuje výsledné parametry schodiště, včetně jeho celkové stability a prostorových nároků. Správný výběr materiálu přímo ovlivňuje, jak snadno provedete výpočet výšky schodu při zachování norem schodiště.
Jak materiály ovlivňují podchodnou výšku schodiště?
Konstrukční vlastnosti materiálů, jako je smrkové dřevo, beton nebo ocel, limitují maximální dosažitelnou podchodnou výšku. Smrkové dřevo vyžaduje robustnější průřezy nosných prvků, což může mírně snižovat světlou výšku pod schodištěm. Naproti tomu beton a ocel umožňují subtilnější konstrukce s většími rozpětími, které efektivně šetří prostor a zajišťují bezpečnost schodiště. Při návrhu je nutné zohlednit tloušťku nášlapných vrstev, která ovlivňuje výsledný výpočet podchodné výšky schodiště.
- Betonové konstrukce nabízejí vysokou tuhost a dovolují tenčí podesty.
- Ocelové nosníky dovolují realizovat velmi štíhlé schodnicové systémy.
- Smrkové dřevo je ideální pro interiérová schodiště s výškou stupně 150 až 190 mm.
Jaká je doporučená výška stupně pro různé materiály?
Dřevěná schodiště se nejčastěji navrhují s výškou stupně v rozmezí 150 až 190 mm, což zajišťuje optimální komfort při chůzi. Beton a ocel umožňují díky své pevnosti flexibilnější konstrukce, kde lze výšku stupně přesněji přizpůsobit ergonomickým požadavkům uživatele. Dodržení těchto rozměrů je klíčové pro správné měření výšky schodiště a zachování minimální výšky schodiště podle platných norem.
Odborná rada: U ocelových a betonových konstrukcí vždy ověřte tloušťku kotvení, která může ovlivnit čistou průchodnou výšku schodiště. Upozorňujeme, že veškeré zásahy do nosných konstrukcí schodišť by měla provádět osoba s odbornou způsobilostí, aby byla zajištěna statická bezpečnost objektu.
Měření podchodné a průchodné výšky: postupy a nástroje
Přesné měření podchodné a průchodné výšky schodiště je nezbytné pro splnění normy schodiště a zajištění bezpečnosti uživatelů. Správný postup vyžaduje důslednost, neboť i drobná odchylka může ovlivnit celkovou bezpečnost schodiště v domě.
Doporučené nástroje pro měření
Pro precizní měření podchodné výšky doporučuji využít laserový dálkoměr, který zajistí přesný kolmý odraz od podhledu v řádu milimetrů. Kvalitní vodováha je nezbytná pro ověření rovinnosti nášlapných ploch, ze kterých měření vychází. Měřicí pásmo využijte k ověření celkové šířky schodiště a vzdáleností mezi rameny. Kombinace těchto nástrojů eliminuje chyby spojené s nepřesným ručním odečtem. Laserový měřič slouží k rychlému a přesnému určení vertikální vzdálenosti, což výrazně usnadňuje výpočet výšky schodu v rámci celého schodišťového systému.
Běžné chyby při měření
Častou chybou je měření podchodné výšky šikmo místo kolmo k výstupní čáře schodiště, což vede k podhodnocení skutečného prostoru. Měření průchodné výšky často opomíjí vyčnívající překážky, jako jsou svítidla nebo podhledové lišty. Důsledně proto dodržujte následující postup:
- Vytyčení výstupní čáry – vyznačte si v půdorysu ideální linii pohybu osob po schodišti.
- Zaměření kolmice – umístěte laserový měřič na hranu stupně a namiřte jej přesně kolmo vzhůru k podhledu.
- Kontrola překážek – ověřte, zda se v měřeném úseku nevyskytují žádné podhledové konstrukce snižující průchodnost.
Správná kalkulace výšky schodu a podchodné výšky krok za krokem zaručí, že vaše stavba bude v souladu s předpisy. Pamatujte, že bezpečnost schodiště závisí na každém centimetru minimální výšky schodiště. Pokud si nejste jisti statickými změnami nebo složitými konstrukcemi, vždy konzultujte projektovou dokumentaci s odborníkem.
Časté dotazy
Jaká je minimální podchodná výška schodiště podle normy?
Minimální podchodná výška je 2100 mm podle ČSN 734130 pro rodinné a bytové domy.
Co je průchodná výška schodiště?
Průchodná výška je kolmá vzdálenost od výstupní čáry schodiště k podhledu bez překážek, minimálně 1900 mm.
Jak se počítá podchodná výška schodiště?
Používá se vzorec hp = 1500 + 750 / cos α, kde α je sklon schodiště v stupních.
Jaká je doporučená výška stupně v rodinném domě?
Doporučená výška stupně je 150-190 mm, ideálně 150-180 mm podle ČSN.
Jaký vliv má sklon schodiště na podchodnou výšku?
Vyšší sklon snižuje podchodnou výšku, proto se doporučuje sklon 25-35° pro bezpečnost a komfort.
Jaké materiály se používají pro schodiště a jak ovlivňují výšku?
Smrkové dřevo, beton a ocel se liší v konstrukčních možnostech, dřevo umožňuje výšku stupně 150-190 mm, beton a ocel větší rozpětí.
Jak správně měřit podchodnou výšku schodiště?
Měří se kolmo od výstupní čáry ke spodnímu líci konstrukce pomocí laserového měřiče nebo pásma.
Jaké jsou rizika nesplnění minimálních výšek schodiště?
Nedostatečná výška může způsobit úrazy, nepohodlí a porušení stavebních norem s možnými sankcemi.
Jaké jsou minimální požadavky na průchodnou výšku ve veřejných budovách?
Veřejné budovy mají často přísnější požadavky než rodinné domy, minimální průchodná výška bývá nad 2100 mm.
Jak postupovat při měření průchodné výšky schodiště?
Měří se kolmo k výstupní čáře bez překážek, doporučuje se použít laserový dálkoměr pro přesnost.
Jaký je vliv sklonu schodiště na výpočet podchodné výšky?
Sklon schodiště ovlivňuje podchodnou výšku tím, že při větším sklonu dochází ke snížení této výšky; při sklonu kolem 30° je podchodná výška obvykle minimálně 200 cm.
Jaké jsou doporučené rozměry stupňů pro pohodlné schodiště v rodinném domě?
Doporučená výška stupně je mezi 16 a 18 cm a šířka nášlapu mezi 25 a 30 cm pro optimální pohodlí a bezpečnost.
Jak se správně měří podchodná výška schodiště?
Podchodná výška se měří jako vertikální vzdálenost od hrany nášlapu po nejnižší překážku nad schodištěm, obvykle musí být minimálně 200 cm.
Proč je důležitá minimální průchodná výška ve veřejných budovách?
Minimální průchodná výška 210 cm zajišťuje bezpečný průchod osob bez rizika úrazu a splňuje požadavky stavebních předpisů.
Jaký program lze použít pro výpočet podchodné výšky a rozměrů schodiště?
Existují specializované programy jako StairDesigner nebo CAD nástroje, které umožňují přesný výpočet podchodné výšky a návrh schodiště podle norem.
