Komplexní průvodce konstrukcí dřevostavby a rámové stavby

Moderní rámová konstrukce využívá přesně opracované KVH profily, které zajišťují vysokou stabilitu a rychlou montáž celého objektu. Kvalitní skladba stěn s použitím dřevovláknité izolace navíc umožňuje vytvořit difuzně otevřenou konstrukci, jež přirozeně reguluje vlhkost v interiéru. Správné propojení těchto prvků je klíčem k dlouhé životnosti a energetické efektivitě vaší dřevostavby.

Typy konstrukcí dřevostaveb a rámových staveb

Základní typy konstrukcí dřevostaveb dělíme na rámové, masivní a skeletové systémy, které se liší technologií montáže i objemem spotřebovaného materiálu. Rámová konstrukce dřevostavby představuje nejčastější volbu, kdy nosný systém tvoří KVH profily o standardních rozměrech 60×140 mm nebo 60×160 mm. Tyto stavby využívají jako výplň minerální vatu nebo dřevovláknitou izolaci, což z nich činí ideální řešení pro pasivní dům.

Klíčovým parametrem je schopnost materiálu propouštět vodní páry. Difuzně otevřená konstrukce umožňuje řízený molekulární přenos vlhkosti směrem ven, čímž přirozeně reguluje vnitřní mikroklima. Oproti tomu difuzně uzavřená konstrukce využívá parotěsnou zábranu, která brání průniku vlhkosti do nosných částí stavby. Výběr mezi těmito systémy přímo ovlivňuje dlouhodobou životnost dřevostavby a její energetickou náročnost.

Odborná rada: Při návrhu vždy dbejte na správné napojení parozábrany u difuzně uzavřených systémů, neboť chyby v těsnosti spojů jsou nejčastější příčinou kondenzace vlhkosti v konstrukci.

Materiály používané v konstrukci rámové dřevostavby

Klíčové materiály pro rámovou konstrukci dřevostavby

Při výběru materiálů pro rámovou konstrukci dřevostavby je zásadní přesnost a strukturální integrita. Základem jsou KVH profily, což je smrkové řezivo technicky vysušené na vlhkost 15 procent a následně hoblované pro dosažení přesných rozměrů. Tyto profily nesou certifikovanou pevnostní třídu C24, která zaručuje stabilitu stavby. Pro obvodové stěny se nejčastěji využívají průřezy 60×140 mm nebo 60×160 mm.

Ztužení konstrukce zajišťují OSB desky s perem a drážkou, které přenášejí vodorovné síly vznikající například větrem. Pro dosažení tepelného komfortu se do rámů vkládá izolace, jako je minerální vata nebo dřevovláknitá izolace. U projektů typu pasivní dům se často volí difuzně otevřená konstrukce, která umožňuje přirozený prostup vlhkosti interiérem ven.

Odborná rada: Při montáži dbejte na to, aby všechny spoje KVH profilů byly provedeny přesně podle výkresové dokumentace, neboť i drobné odchylky v geometrii rámu mohou negativně ovlivnit životnost dřevostavby.

Principy difuzně otevřených a uzavřených konstrukcí

Při plánování stavby je zásadní pochopit, jak funguje konstrukce dřevostavby a rámové stavby z hlediska regulace vlhkosti. Difuzně otevřená konstrukce umožňuje molekulární přenos plynů a vlhkosti z vlhčích do sušších míst a z teplejších do chladnějších prostor, což přirozeně zabraňuje kondenzaci vody uvnitř stěny a prodlužuje životnost stavby. V tomto systému se místo nepropustných fólií využívá parobrzdná vrstva, kterou v praxi tvoří OSB desky s přelepenými spoji, jež zároveň zajišťují ztužení konstrukce. Tato skladba, kombinující KVH profily (např. 60×140 mm) a dřevovláknité izolace (např. Steico Protect o tloušťce 60 mm a objemové hmotnosti 265 kg/m³), zajišťuje zdravější vnitřní klima.

Naopak difuzně uzavřená konstrukce spoléhá na absolutní nepropustnost, kterou zajišťuje parotěsná fólie (např. Rothoblaas Vapor) s vysokým difuzním odporem, instalovaná co nejblíže k interiéru. Tento systém zcela zastavuje průchod vodních par, což vyžaduje precizní provedení všech spojů bez jediné chyby, neboť v opačném případě hrozí riziko hniloby dřevěných prvků.

Srovnání principů konstrukce

• Difuzně otevřená konstrukce: využívá materiály jako dřevovláknité desky či konopné izolace, umožňuje postupné vysychání stěny do exteriéru.
• Difuzně uzavřená konstrukce: využívá parotěsnou fólii, vyžaduje nucené větrání pro efektivní odvod vnitřní vlhkosti.
• Používané materiály: minerální vata (např. Isover Domo, 160 mm, 13 kg/m³) jako tepelná izolace, OSB desky jako nosné a parobrzdné prvky.

Odborná rada: Pro pasivní dům (spotřeba do 15 kWh/m² ročně) doporučuji detailně sledovat grafiku vlhkostního režimu, která vám přesně ukáže, kde v konstrukci vzniká rosný bod.

Při volbě mezi typy konstrukcí dřevostaveb a rámových staveb vždy zvažte nároky na údržbu a propustnost materiálů. Nedostatečné utěsnění parotěsné fólie představuje nejčastější chybu, která vede k degradaci dřevěných prvků a zkracuje reálnou životnost stavby, která by při správné údržbě měla dosahovat 80 až 100 let. Upozorňuji, že veškeré zásahy do nosných rozvodů a konstrukčních systémů smí provádět pouze osoba s odbornou způsobilostí, tento text slouží výhradně jako informační podklad.

Rozměry a statika rámové konstrukce

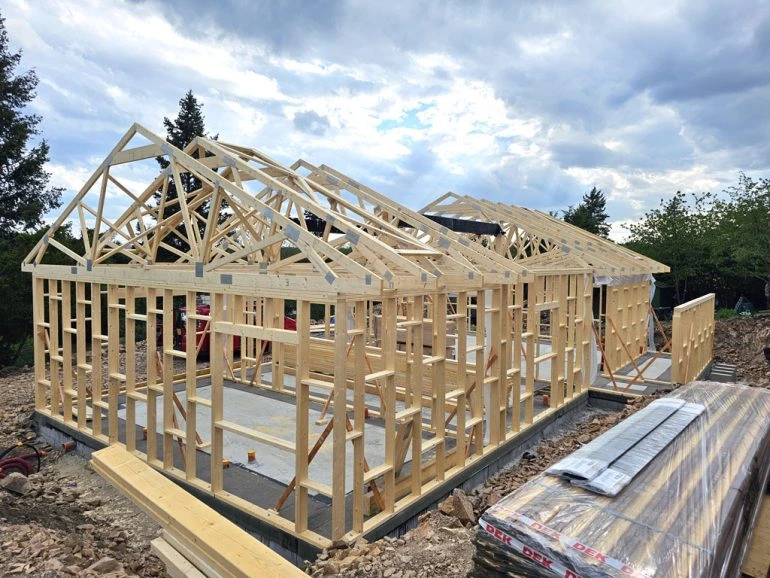

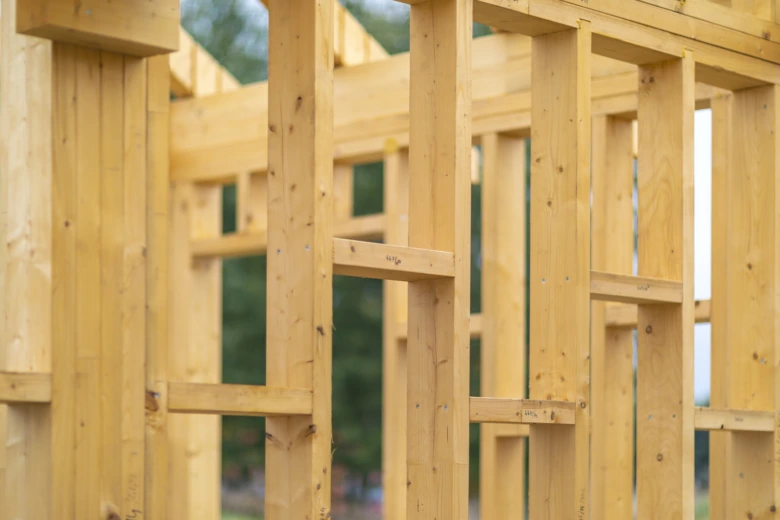

Základem stability každé stavby je správně navržená rámová konstrukce dřevostavby. Pro běžné stěnové panely se nejčastěji používají KVH profily o rozměrech 60×140 mm nebo 60×160 mm. Tyto vysušené a hoblované hranoly vykazují minimální tendenci k objemovým změnám, což je klíčové pro zachování celistvosti izolací, jako je minerální vata či ekologická dřevovláknitá izolace. Standardní rastr stojek je stanoven na 600 až 625 mm, což odpovídá šířce běžně dostupných izolačních desek a zajišťuje optimální rozložení zatížení do základové desky.

Rozměry a parametry rámové konstrukce dřevostavby

Statika konstrukce dřevostavby závisí na volbě materiálu s certifikovanou pevnostní třídou C24. Tento parametr garantuje nosnost a ohybovou tuhost dřeva v rámovém systému. Pokud plánujete stavět pasivní dům, konstrukce musí odpovídat přísným normám pro difuzně otevřenou konstrukci, kde hraje tloušťka profilu roli při instalaci instalační roviny.

Odborná rada: Při návrhu rastru stojek vždy zohledněte šířku izolace, abyste předešli vzniku tepelných mostů mezi deskami a dřevěným rámem.

Izolace a energetická náročnost dřevostaveb

Správná izolace zásadně ovlivňuje energetickou náročnost dřevostavby a její celkovou životnost. Při návrhu konstrukce dřevostavby s rámovou konstrukcí volíte mezi minerální vatou nebo dřevovláknitou izolací, přičemž obě varianty účinně snižují tepelné ztráty objektu.

Izolační materiály a energetická efektivita

Minerální vata běžně dosahuje tloušťky 160 mm v rámci KVH profilů, což zajišťuje dostatečný tepelný odpor pro nízkoenergetický dům se spotřebou do 50 kWh/m² za rok. Pokud cílíte na pasivní dům se spotřebou do 15 kWh/m² ročně, doporučuji kombinaci s dřevovláknitou izolací o objemové hmotnosti 60 kg/m³.

• Difuzně otevřená konstrukce umožňuje přirozený prostup vodních par stěnou a zvyšuje vnitřní komfort.
• Difuzně uzavřená konstrukce využívá parozábrany pro maximální těsnost, což snižuje pořizovací náklady.

Odborná rada: Při realizaci dbejte na celistvost parozábrany, protože netěsnosti jsou nejčastější chyby při stavbě konstrukce dřevostavby a rámové stavby, které vedou ke kondenzaci vlhkosti.

Akustické vlastnosti

Akustika v dřevostavbě závisí na skladbě sendvičové konstrukce, kde kombinujete materiály s rozdílnou objemovou hmotností pro pohlcení hluku. Pro útlum kročejového hluku mezi patry instalujte kvalitní kročejovou izolaci a akustické předstěny oddělené od nosné rámové konstrukce. Tento postup výrazně snižuje přenos vibrací a zvyšuje celkový komfort bydlení v lehkých dřevěných stavbách.

Technologie výroby a montáže rámových konstrukcí

Moderní technologie umožňují přesné plánování i rychlou realizaci dřevostaveb díky digitálním návrhům a následné prefabrikaci dílů. Tento postup výrazně minimalizuje prostor pro chyby při stavbě konstrukce dřevostavby a rámové stavby.

Výroba dílů ve 3D programu

Základem přesnosti je 3D program Dietrich’s, ve kterém projektant vytvoří kompletní digitální model budoucí stavby. Tento software automaticky vypočítá přesné délky a úhly řezů pro KVH profily, což eliminuje odpad materiálu při samotné výrobě. Všechny spoje jsou navrženy s milimetrovou přesností, což je klíčové pro zajištění stability, kterou vyžaduje pasivní dům či jiná rámová konstrukce.

Montáž na staveništi

Prefabrikace stěnových panelů v řízených podmínkách haly zkracuje čas strávený na staveništi na minimum. Samotná montáž rámové konstrukce dřevostavby trvá při dobře připravené základové desce přibližně 3 týdny. I při takto vysoké rychlosti systém umožňuje drobné úpravy během výstavby. Pokud plánujete konstrukci dřevostavby svépomocí, dodržujte tento osvědčený postup:

1. Zaměření základové desky – kontrola rovinnosti a úhlopříček před zahájením prací.
2. Osazení podkladových prahů – ukotvení dřevěných trámů do betonového základu přes hydroizolační vrstvu.

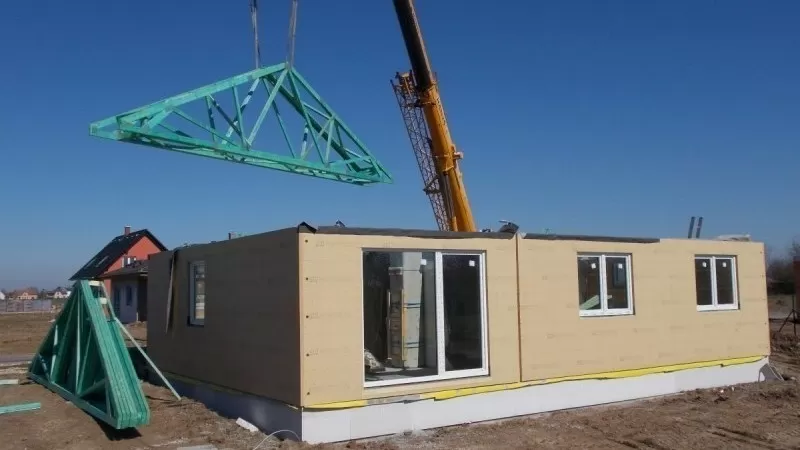

3. Vztyčení stěnových panelů – osazení prefabrikovaných dílů pomocí jeřábu a jejich dočasné zajištění vzpěrami.
4. Spojení konstrukčních prvků – pevné sešroubování rámů a instalace ztužujících prvků pro stabilitu stavby.
5. Aplikace izolace – vložení minerální vaty nebo dřevovláknité izolace do připravených polí v rámu.
6. Uzavření difuzně otevřené konstrukce – instalace parobrzdných nebo difuzních fólií pro dlouhodobou životnost dřevostavby.

Odborná rada: U elektroinstalace a plynu vždy výslovně uvádím, že zásahy do rozvodů smí provádět jen osoba s odbornou způsobilostí, proto tyto práce přenechte certifikovaným odborníkům.

Základy a konstrukční detaily dřevostaveb

Základem každé kvalitní stavby je správně navržená spodní stavba a návazné konstrukční detaily, které definují celkovou životnost dřevostavby. Správné pochopení toho, jak funguje konstrukce dřevostavby a rámové stavby, je klíčové pro eliminaci tepelných mostů a zajištění dlouhodobé stability. Životnost dřevostavby podle Eurokódu činí minimálně 50 let, přičemž při správné údržbě a ochraně proti vlhkosti dosahuje 80 až 100 let.

Základy dřevostaveb: betonové pasy a tvárnice ztraceného bednění

Základovou část dřevostaveb tvoří betonové pasy v nezámrzné hloubce, které jsou doplněny tvárnicemi ztraceného bednění pro dosažení požadované výšky základové desky. Tento systém zajišťuje stabilitu a rovnoměrný přenos zatížení do podloží. Mezi betonový základ a impregnovaný dřevěný práh stěny musíte vždy instalovat kvalitní hydroizolaci, která brání vzlínání vlhkosti do dřevěných prvků. Typy konstrukcí dřevostaveb a rámových staveb se liší podle způsobu založení, ale princip separace dřeva od betonu zůstává neměnný.

• Betonové pasy zajišťují únosnost a stabilitu stavby.
• Tvárnice ztraceného bednění umožňují přesné výškové vyrovnání základů.
• Hydroizolace chrání dřevěné prahy před degradací a hnilobou.
• Vyztužení betonem zvyšuje odolnost základů proti sedání.

Podlahové konstrukce: dřevěné hranoly, tepelná izolace a OSB desky

Podlahová konstrukce se obvykle skládá z dřevěných hranolů nebo KVH profilů, mezi kterými je uložena tepelná izolace, například minerální vata (např. Isover Domo, tloušťka 160 mm, objemová hmotnost 13 kg/m³). Tato skladba zajišťuje vysokou tepelnou pohodu a akustický útlum. Horní vrstvu tvoří konstrukční OSB desky, které dodávají podlaze potřebnou pevnost a tuhost. V případě návrhu pro pasivní dům (spotřeba do 15 kWh/m² ročně) se často využívá dřevovláknitá izolace (např. SteicoFlex, tloušťka 160 mm, objemová hmotnost 60 kg/m³), která zlepšuje tepelně-akumulační vlastnosti. Dbejte na to, aby byly OSB desky správně kotveny k nosným hranolům, čímž předejdete vrzání podlahy.

Klíčové detaily hydroizolace a větrání dřevostaveb

Hydroizolace je naprosto nezbytná pro ochranu spodních částí konstrukce proti vlhkosti a následné hnilobě. Správně navržená difuzně otevřená konstrukce stěny vyžaduje funkční větrání, které efektivně odvádí vodní páry z interiéru a zabraňuje kondenzaci v konstrukčních vrstvách. Pokud studujete detaily konstrukce stěny dřevostavby, zaměřte se na napojení parobrzdy na základovou desku. Právě zde vznikají časté chyby při stavbě konstrukce dřevostavby a rámové stavby, které mohou vést k degradaci materiálu.

Odborná rada: Vždy si nechte vypracovat přesné výkresy detailů, neboť i drobné opomenutí v napojení hydroizolace může výrazně zkrátit životnost dřevostavby. U elektroinstalace a rozvodů plynu vždy vyžadujte práci osoby s odbornou způsobilostí, neboť neodborné zásahy narušují integritu parotěsné roviny a bezpečnost stavby.

Životnost a požární odolnost konstrukcí

Životnost dřevostavby se v projektech opírá o evropské normy, konkrétně Eurokód, který stanovuje minimální dobu trvanlivosti nosných prvků na 50 let. Při správně navržené skladbě, zahrnující kvalitní KVH profily a řádně provedenou parobrzdnou rovinu, dosahuje reálná životnost dřevostavby 80 až 100 let. Klíčem k dlouhověkosti je zamezení kondenzace vlhkosti uvnitř stěny, kde se využívá difuzně otevřená konstrukce nebo spolehlivé uzavřené systémy.

Požární bezpečnost a odolnost konstrukce

Mnoho stavebníků se obává hořlavosti dřeva, avšak konstrukce dřevostavby vykazuje při požáru vysokou předvídatelnost. Zuhelnatění dřeva probíhá řízenou rychlostí přibližně 0,7 mm za minutu, čímž vzniklá zuhelnatělá vrstva chrání vnitřní, neporušené jádro profilu. Požární odolnost zvyšuje také vhodně zvolená minerální vata nebo dřevovláknitá izolace, které zpomalují šíření plamenů.

• Pravidelná kontrola střešního pláště chrání rámovou konstrukci před zatékáním.
• Kvalitní opláštění sádrovláknitými deskami zvyšuje požární klasifikaci stavby.
• Odborná údržba fasády a nátěrů prodlužuje celkovou fyzickou odolnost materiálů.

Odborná rada: Při návrhu dbejte na precizní provedení spojů, neboť chyby při stavbě konstrukce dřevostavby a rámové stavby, jako je špatné napojení izolace, mohou vést k lokálnímu hnití materiálu a snížení statické životnosti.

Výhody a nevýhody rámových a masivních konstrukcí

Výběr mezi rámovým systémem a masivními panely zásadně ovlivňuje rychlost výstavby, tepelný komfort i celkové investiční náklady. Hlavní výhody rámové konstrukce při stavbě dřevostavby spočívají v její vysoké ekonomičnosti a rychlosti montáže, která u panelových systémů dosahuje typicky 3 týdnů. Rámová konstrukce využívá KVH profily třídy C24 o typických rozměrech 60×140 mm nebo 60×160 mm, které vytvářejí lehký skelet s možností vložení izolace, jako je minerální vata (objemová hmotnost 13 kg/m³) nebo dřevovláknitá izolace (objemová hmotnost 60 kg/m³). Tento systém umožňuje snadné dosažení standardu pro pasivní dům (spotřeba do 15 kWh/m² ročně) díky efektivní kontrole těsnosti spojů a eliminaci tepelných mostů.

Při zkoumání rozdílů mezi konstrukcí dřevostavby a rámové stavby narazíte na odlišné vlastnosti masivních systémů, jako jsou CLT panely. Masivní konstrukce z křížem lepených lamel nabízí vyšší statickou pevnost a vynikající akumulaci tepla, avšak vyžaduje vyšší investiční náklady a nasazení jeřábové techniky. Rámová konstrukce naopak vyniká svou flexibilitou, která dovoluje snadné vedení instalací uvnitř stěn v rastru 600-625 mm.

Odborná rada: Pokud plánujete difuzně otevřenou konstrukci, rámový systém vám poskytne širší možnosti skladby obvodového pláště při zachování rozumného rozpočtu. Pamatujte, že správné návrhy všech detailů, včetně hydroizolace a provětrání základů, jsou klíčové pro životnost dřevostavby přesahující 80 až 100 let. Upozorňuji, že veškeré zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.

Dlouhodobá údržba a prevence problémů

Dlouhodobá životnost dřevostavby přímo závisí na pečlivé údržbě a včasné prevenci. Pravidelná údržba dřevostavby zahrnuje především každoroční kontrolu hydroizolace v úrovni základové desky a funkčnosti odvětrávaných mezer. Správné větrání pak zajišťuje odvod vlhkosti z interiéru, což je zásadní pro zachování stability, kterou poskytují KVH profily. Ochrana dřeva pomocí kvalitních nátěrů brání průniku vlhkosti a napadení dřevokaznými škůdci.

Časté chyby při údržbě rámové konstrukce

Mnohé chyby při stavbě konstrukce dřevostavby a rámové stavby vznikají podceněním detailů, jako je narušení parobrzdné vrstvy nebo špatné napojení difuzně otevřené konstrukce. Pokud stavíte konstrukci dřevostavby svépomocí, věnujte pozornost následujícím bodům:

• Kontrola těsnosti spojů kolem oken a prostupů instalací.
• Pravidelná obnova fasádních nátěrů pro ochranu opláštění.
• Monitoring výskytu hmyzu v místech, kde je instalována minerální vata nebo dřevovláknitá izolace.
• Čištění okapových systémů pro zamezení zatékání vody do konstrukce.

Odborná rada: Pokud zaznamenáte lokální zvýšení vlhkosti nebo atypické zvuky v konstrukci, doporučuji přizvat odborníka s termokamerou. Včasná detekce úniku tepla či vlhkosti v pasivním domě zabrání nákladným opravám celých stěnových segmentů.

Časté dotazy

Jaký je rozdíl mezi difuzně otevřenou a uzavřenou konstrukcí?

Difuzně otevřená konstrukce umožňuje molekulární přenos vlhkosti bez parotěsné fólie, zatímco uzavřená konstrukce používá parotěsnou fólii a je méně ekologická.

Jaké jsou standardní rozměry KVH profilů pro rámové konstrukce?

KVH profily mají běžně rozměry 60×140 mm nebo 60×160 mm s pevnostní třídou C24.

Jak dlouho trvá montáž rámové konstrukce dřevostavby?

Montáž prefabrikovaných dílů rámové konstrukce na staveništi trvá přibližně 3 týdny.

Jaká je životnost moderní dřevostavby podle Eurokódu?

Minimální životnost je 50 let, reálně 80-100 let při správné údržbě a ochraně proti vlhkosti.

Jaké izolace se používají v rámových dřevostavbách?

Nejčastěji minerální vata Isover Domo o tloušťce 160 mm a dřevovláknité izolace SteicoFlex také kolem 160 mm.

Jak se provádí správná hydroizolace u dřevostaveb?

Hydroizolace zahrnuje kvalitní parozábranu, ochranu základů a pravidelnou kontrolu větrání konstrukce.

Jaké jsou hlavní výhody rámových konstrukcí oproti masivním?

Rámové konstrukce jsou lehčí, rychleji se staví, jsou flexibilní a cenově dostupnější.

Jaké jsou časté chyby při stavbě rámové konstrukce?

Nedostatečná hydroizolace, chybná montáž parozábrany, špatné ukotvení stojek a nedostatečná izolace.

Co znamená rastr stojek 600-625 mm?

Stojky v rámové konstrukci jsou umístěny ve vzdálenosti 600 až 625 mm pro optimální stabilitu a pevnost.

Jaké jsou akustické vlastnosti dřevostaveb?

Řeší se sendvičovými skladbami s různou objemovou hmotností, kročejovou izolací a akustickými předstěnami pro lepší zvukovou izolaci.

Jaké materiály jsou nejčastěji používány pro rámovou konstrukci dřevostavby?

Nejčastěji se používá KVH dřevo, což jsou lepené hranoly s minimálními rozměry 60×120 mm, které zajišťují pevnost a stabilitu konstrukce.

Jaký je doporučený rozměr rastru sloupků ve sloupkové konstrukci dřevostavby?

Standardní rozteč sloupků je 600 mm, což umožňuje efektivní umístění izolace a nosnost konstrukce.

Jaký je základní postup montáže rámové konstrukce dřevostavby svépomocí?

Prvním krokem je založení přesné základové desky, následně se montují spodní pásy, sloupky a vrchní pásy v pořadí podle stavebního plánu.

Jaké detaily je třeba zohlednit při konstrukci stěny dřevostavby pro správnou izolaci?

Je nutné zajistit vzduchotěsnost pomocí parozábrany na vnitřní straně a difuzní vrstvy na vnější straně, přičemž izolace by měla mít tloušťku minimálně 150 mm.

Jaké jsou hlavní výhody rámové konstrukce při stavbě dřevostavby oproti masivní konstrukci?

Rámová konstrukce umožňuje rychlou montáž během 4-6 týdnů a lepší tepelnou izolaci díky možnosti vložení izolace do rámu.
