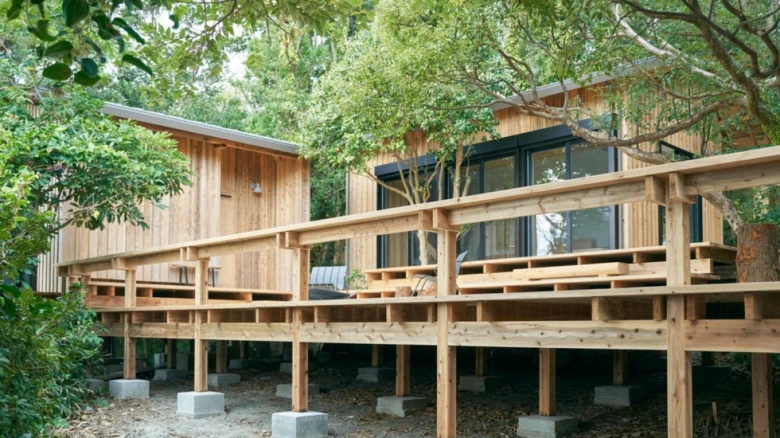

Správně provedené betonové patky pod dřevostavbu tvoří klíčový základ, který zajišťuje stabilitu celé konstrukce a chrání dřevo před vlhkostí. Pro dlouhou životnost stavby musíte dodržet nezámrznou hloubku základů, správné vyztužení betonu a kvalitní hydroizolaci betonových patek. Následující postup vám pomůže připravit pevné kotevní patky, které spolehlivě unesou tíhu vaší dřevostavby po celá desetiletí.
To hlavní z článku
- Betonové patky musí zasahovat do nezámrzné hloubky minimálně 80 cm, ideálně 100-120 cm v mrazivých oblastech.
- Doporučená minimální výška průlezného prostoru pod dřevostavbou je 60 cm pro správné větrání a prevenci vlhkosti.
- Pro betonáž se používá beton třídy minimálně C16/20 s vyztužením ocelovou kari sítí.
- Kotevní patky z oceli S235JR se montují do čerstvého betonu a umožňují pevné ukotvení dřevěných trámků s průřezy 60-160 mm.
- Po vytvrdnutí betonu je nezbytná hydroizolace a správné spádování terénu pro ochranu proti vlhkosti.
Jak připravit podklad pro betonové patky pod dřevostavbu
Správná příprava podkladu pro betonové patky pod dřevostavbu začíná přesným vytyčením půdorysu podle výkresu základů a následným odstraněním ornice. Pro zajištění stability stavby musí betonové patky vždy zasahovat do nezámrzné hloubky, která v českých klimatických podmínkách začíná na 80 cm.
Jak správně odstranit ornici a připravit výkopy pro betonové patky
Při zakládání stavby nejprve odstraňte vrchní vrstvu půdy, tedy ornici, v rozsahu budoucích základů do hloubky zhruba 10 cm. Následně v místech, kde budou kotevní patky umístěny, vykopejte otvory s obdélníkovým průřezem. Důsledně začištěné kouty výkopu jsou zásadní pro vytvoření rovnoměrné základové spáry, která zajistí rovnoměrné rozložení hmotnosti dřevostavby do podloží. Pokud podloží tvoří nesoudržná zemina, využijte bednění z OSB desek nebo prken, které zabrání sesypání stěn výkopu před samotnou betonáží.
- Vytyčení rohů stavby pomocí kolíků a provázku.
- Odstranění ornice v místech budoucích patek.
- Hloubení výkopů svislými stěnami pro zachování statiky.
- Kontrola vodorovnosti dna každého výkopu.
Jak hluboko kopat výkopy pro betonové patky v různých klimatických oblastech
Základním pravidlem pro dlouhodobou stabilitu je dosažení nezámrzné hloubky. V nížinách a středních polohách musí být dno výkopu v hloubce minimálně 80 cm pod úrovní terénu. V horských a podhorských oblastech, kde promrzání půdy dosahuje větších hodnot, doporučuji hloubku výkopu 100 až 120 cm. Nedodržení těchto parametrů vede k pohybu patek vlivem mrazových zdvihů zeminy, což může způsobit deformaci nosné konstrukce dřevostavby. Správná hloubka výkopu společně s kvalitní výztuží betonu zaručuje, že betonové patky zůstanou po celou dobu životnosti stavby v klidové poloze. Před betonáží nezapomeňte na přípravu podkladu pro hydroizolaci betonových patek, která zamezí vzlínání vlhkosti do dřevěných prvků.
Jak betonovat patky: materiál, výztuž a třída betonu
Kvalitní základy jsou pro stabilitu stavby klíčové, proto při realizaci dbejte na dodržení technologických postupů a výběr správných materiálů. Podle metodických pokynů dostupných na portálu eagri.cz je pro konstrukční prvky vystavené povětrnostním vlivům nutné volit materiály s definovanou pevnostní třídou.
Jaký beton a výztuž použít pro betonové patky
Pro betonové patky pod dřevostavbu vždy vybírejte beton třídy minimálně C16/20, který zajistí dostatečnou únosnost a trvanlivost konstrukce. Tato směs odolává střídání teplot a vlhkosti, což je při zakládání dřevostavby na betonové patky nezbytné. Samotný beton bez výztuže je křehký, proto je nutné použít ocelovou kari síť nebo betonářskou ocel. Výztuž betonu roznáší tahové síly a brání vzniku trhlin při sedání stavby či pohybech podloží. Pokud vás zajímá, jak správně udělat betonové patky pro dřevostavbu, pamatujte, že ocel musí být kryta alespoň 3 až 5 centimetry betonu ze všech stran, aby nekorodovala.

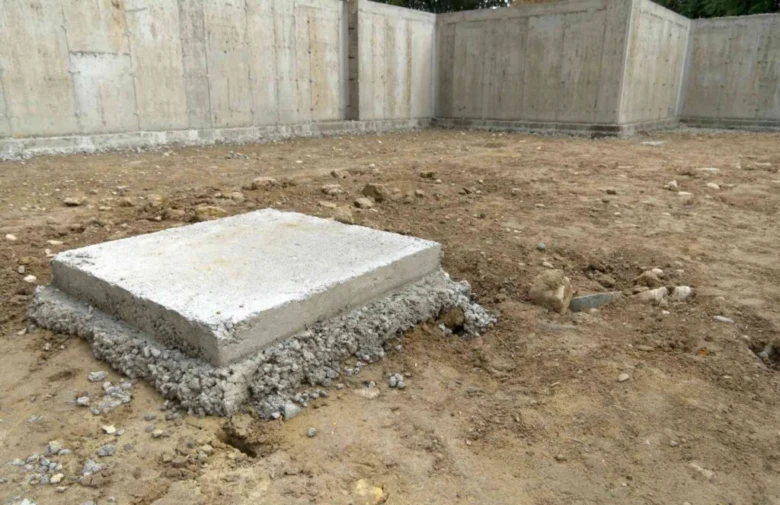

Jak probíhá betonáž patek a doba tvrdnutí betonu
Betonáž základů probíhá buď přímo do vykopané jámy s bedněním, nebo do prefabrikovaných forem, které určují konečný tvar kotevní patky. Před samotným litím směsi se ujistěte, že dno výkopu sahá do nezámrzné hloubky, která se v českých podmínkách pohybuje mezi 80 a 100 centimetry.
- Příprava výkopu – vyhlubte jámu do nezámrzné hloubky a dno zhutněte vrstvou štěrku.
- Instalace bednění – osaďte bednicí dílce přesně do požadované výšky a zafixujte je proti posunu.
- Vložení výztuže – umístěte ocelovou kari síť do prostoru bednění tak, aby se nedotýkala stěn.
- Betonáž patky – vyplňte prostor betonem třídy C16/20 a směs důkladně zhutněte vibrační jehlou či propichováním.
- Vyrovnání povrchu – uhlaďte horní plochu a osaďte kotevní patky pro budoucí nosné trámy.
Tvrdnutí betonu je proces, který vyžaduje čas. Beton dosahuje své projektové pevnosti po 28 dnech. Během této doby, zejména v prvním týdnu, beton kropte vodou, aby nevysychal příliš rychle, což zabrání vzniku mikrotrhlin. Nezapomeňte také na hydroizolaci betonových patek, která zamezí vzlínání vlhkosti do dřevěné konstrukce. Pokud plánujete stavbu svépomocí, mějte na paměti, že zásahy do nosných konstrukcí vyžadují odpovídající odbornou péči.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak instalovat kotevní patky a spojovací materiál
Instalace kotevních patek představuje zásadní krok při realizaci základů, který přímo ovlivňuje stabilitu a životnost dřevostavby. Správný výběr prvků a jejich přesné ukotvení jsou klíčové pro dlouhodobou odolnost konstrukce vůči povětrnostním vlivům.
Jak správně osadit kotevní patky do betonu
Kotevní patky jsou vyrobeny z oceli S235JR, která je pro zajištění odolnosti proti korozi žárově zinkována. Při rozhodování, jak na betonové patky při stavbě dřevostavby, volte vždy typ patky odpovídající typu namáhání. Patky ve tvaru U se hodí pro krajové trámky, zatímco T patky využijete pro vnitřní nosné prvky. Betonové patky pod dřevostavbu instalujte do čerstvého betonu ještě před jeho úplným zatuhnutím. Dbejte na to, aby byla patka správně výškově vyrovnána a umístěna v projektované osové vzdálenosti. Po osazení je nutné kontrolovat svislost pomocí vodováhy, protože následné opravy po vytvrdnutí betonu jsou náročné. Nezapomeňte na hydroizolaci betonových patek, která zamezuje vzlínání vlhkosti do dřeva.
Jaký spojovací materiál použít pro uchycení dřevěných trámků

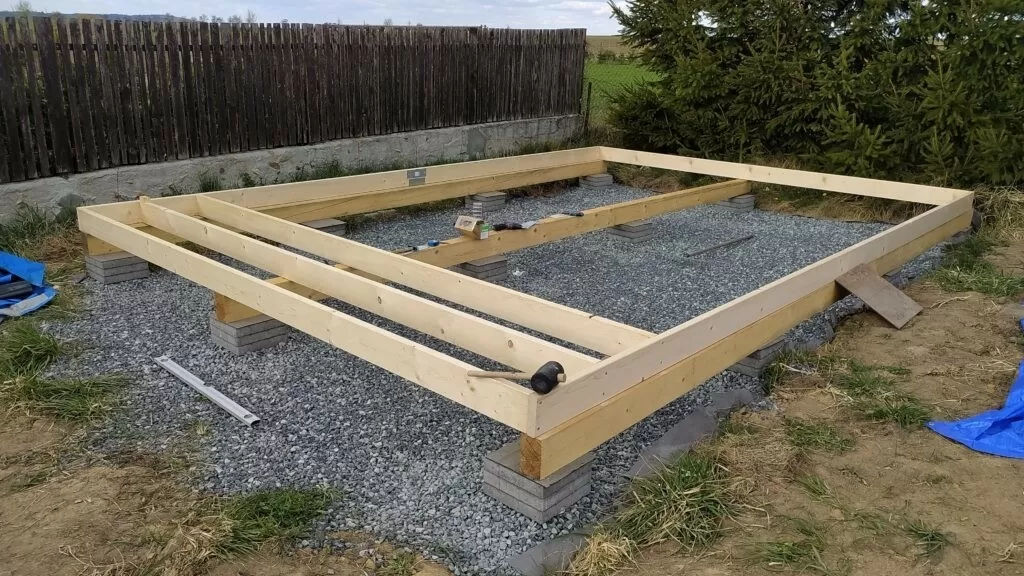

Pro pevné uchycení dřevěných trámků o průřezu 60 až 160 mm používejte výhradně certifikovaný spojovací materiál. Ideální jsou šrouby o průměru 8 až 10 mm nebo vruty RAPI-TEC, které mají vysokou pevnost v tahu a střihu. Pokud instalujete patky dodatečně do již vytvrdlého betonu, využijte chemické kotvy MASTERsil Blue LINE, které zajistí dokonalý přenos sil.
| Typ patky | Vhodné použití | Orientační cena (Kč/ks) |
|---|---|---|
| Patka typu U | Krajové trámky a sloupky | 120 – 250 |
| Patka typu T | Vnitřní nosné trámy | 150 – 300 |
| Patka nastavitelná | Terénní nerovnosti | 250 – 500 |
Odborná rada: Při práci s elektroinstalací nebo vrtáním do konstrukčních částí pamatujte, že zásahy do nosných prvků a instalace rozvodů smí provádět pouze osoba s odbornou způsobilostí. Správná volba spojovacího materiálu eliminuje riziko vytržení trámu při silném větru.
Hydroizolace a ochrana proti vlhkosti
Správná hydroizolace betonových patek je kritickým krokem, který přímo ovlivňuje životnost celé dřevostavby. Po dokončení procesu, kdy proběhlo tvrdnutí betonu v plném rozsahu, musíte mezi betonový povrch a dřevěný trám vložit vrstvu asfaltového pásu nebo hydroizolační stěrky. Tato bariéra zabraňuje vzlínání zemní vlhkosti do konstrukce, čímž účinně eliminuje riziko vzniku plísní a hniloby dřeva. Pokud hledáte tipy jak udělat betonové patky pod dřevostavbu skutečně odolné, věnujte pozornost úpravě okolního terénu.

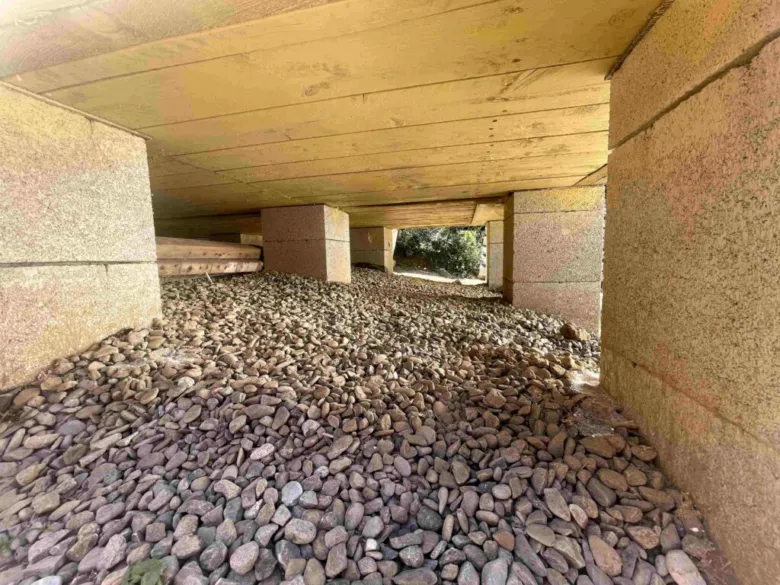

Terén kolem patek vždy vyspádujte směrem od stavby, aby se voda nehromadila u základů. Pod celou plochou dřevostavby doporučuji vytvořit štěrkové lože o tloušťce minimálně 10 až 15 centimetrů, které podložte netkanou geotextilií. Tento systém zajistí rychlý odvod srážkové vody a zabrání prorůstání vegetace. Pod podlahou dřevostavby instalujte parozábranu, která chrání izolaci před kondenzací vzdušné vlhkosti. Pamatujte, že kvalitní odvětrání pod podlahou je stejně důležité jako samotná izolace.
- Asfaltové pásy typu V60 S35 pro přerušení vzlínání vlhkosti.
- Geotextilie s gramáží minimálně 200 g/m2 pod štěrkové lože.
- Frakce kameniva 16/32 mm pro drenážní vrstvu pod stavbou.
- EPDM fólie pro dlouhodobou ochranu kotevní patky před korozí.
Odborná rada: Při plánování základů pro mobilheim nebo kontejner dbejte na to, aby byla hydroizolace betonových patek vždy o 2 centimetry širší než samotný trám, čímž zabráníte přímému kontaktu dřeva s nasákavým betonem.
Údržba a kontrola betonových patek během životnosti stavby
Pravidelná údržba betonových patek pod dřevostavbu je nezbytná pro zajištění dlouhodobé stability a životnosti celé konstrukce. Minimálně jednou ročně, ideálně v jarním období po odeznění mrazů, proveďte důkladnou vizuální kontrolu všech nosných bodů. Zaměřte se na výskyt trhlin v betonu, které mohou umožnit průnik vlhkosti k ocelové výztuži betonu, což vede k její korozi a následnému narušení strukturální integrity patky.
Kontrola kotevních prvků a hydroizolace
Kotevní patky z konstrukční oceli S235JR vyžadují pozornost zejména v místě přímého styku se dřevem. Prověřte, zda hydroizolace betonových patek není mechanicky poškozená, vymačkaná nebo degradovaná, což by umožnilo vzlínání vlhkosti do dřevěných trámů a následný vznik hniloby.
- Kontrola koroze – u ocelových kotevních prvků s galvanickým či žárovým zinkováním hledejte známky oxidace; případná ložiska rzi ihned očistěte drátěným kartáčem a ošetřete vhodným antikorozním nátěrem.
- Stav hydroizolace – ověřte celistvost asfaltových pásů nebo izolačních podložek umístěných mezi betonem a dřevěným prahem; jakékoli trhliny v izolaci ihned přetmelte nebo vyměňte za nový izolační materiál.
- Větrání základů – udržujte volný prostor pod domem (crawl space) o výšce ideálně 60 cm a zajistěte, aby okolní terén či vegetace nebránily proudění vzduchu větracími otvory, což je klíčové pro prevenci plísní.
- Stabilita – sledujte, zda nedochází k lokálnímu sedání patek, které může signalizovat nedostatečnou únosnost podloží nebo narušení nezámrzné hloubky (0,8 až 1,2 m), což se projeví vznikem spár mezi patkou a základovým prahem.
Odborná rada: Pokud při kontrole narazíte na trhliny v betonu širší než 2 milimetry nebo zaznamenáte viditelný náklon kotevního prvku, konzultujte stav se statikem. Zanedbaná údržba kotevních prvků přímo ohrožuje celkovou stabilitu dřevostavby a může vést k nevratným deformacím nosného roštu.
Časté dotazy o betonových patkách pro dřevostavbu
Otázka: Jak hluboko by měly zasahovat betonové patky pro dřevostavbu?
Betonové patky musí zasahovat do nezámrzné hloubky minimálně 80 cm, ideálně však 100 až 120 cm v horských oblastech s hlubokým mrazem. Dodržení této hloubky chrání základy před pohybem v důsledku rozpínání zmrzlé půdy.
Otázka: Jaký beton se používá pro betonové patky pod dřevostavbu?
Používá se beton minimálně třídy C16/20, který je dostatečně pevný pro konstrukční zatížení a odolný vůči dlouhodobé vlhkosti. Pro zajištění stability konstrukce je nezbytná kvalitní výztuž betonu pomocí ocelových prutů.
Otázka: Jak dlouho tvrdne betonová patka před zatížením?
Betonová patka dosahuje své projektované pevnosti po 28 dnech od betonáže. Během této doby probíhá chemický proces hydratace, kdy tvrdnutí betonu vyžaduje stabilní vlhkost a ochranu před přímým sluncem.
Otázka: Jaké jsou typy kotevních patek pro dřevostavbu?
Nejčastěji se používají kotevní patky typu U, L, T a pilířové, které se liší tvarem podle průřezu trámků. Výběr závisí na typu konstrukce, přičemž kotevní patky musí zajistit dostatečný odstup dřeva od terénu.
Otázka: Jak zajistit správnou hydroizolaci betonových patek?
Hydroizolace betonových patek se provádí po vytvrdnutí betonu pomocí asfaltových pásů nebo stěrkových izolací. Důležité je také štěrkové lože s geotextilií pod patkou a vyspádování terénu směrem od základů.
Otázka: Jaká je doporučená výška průlezného prostoru pod dřevostavbou?
Minimální výška průlezného prostoru by měla být 60 cm pro zajištění cirkulace vzduchu a prevenci vzniku plísní. Správné odvětrání je klíčové pro dlouhou životnost dřevěných prvků vaší stavby.
Otázka: Jaké chyby se často dělají při betonování patek?
Mezi časté chyby patří podcenění nezámrzné hloubky, absence výztuže nebo nedostatečná hydroizolace betonových patek. Pozor si dejte také na chybnou instalaci kotevních patek, která znesnadňuje následnou montáž nosných trámů.
Otázka: Jak často kontrolovat stav betonových patek a kotev?
Kontrolu doporučuji provádět minimálně jednou ročně, ideálně po zimním období. Sledujte zejména případné praskliny v betonu, korozi kovových prvků nebo stav izolace mezi patkou a dřevem.
Otázka: Mohu použít prefabrikované betonové patky?
Ano, prefabrikované patky jsou vhodné pro rychlou montáž, pokud odpovídají statickému zatížení projektu. Výhodou je přesnost rozměrů, nevýhodou může být nutnost náročnějšího usazování do terénu.
Otázka: Jaký materiál se používá pro kotevní patky?
Kotevní patky se vyrábějí z konstrukční oceli S235JR s povrchovou úpravou žárovým zinkem. Tato úprava zajišťuje vysokou odolnost proti korozi i v kontaktu s vlhkým betonem nebo zeminou.
Otázka: Jak připravit výkop pro betonové patky?
Výkop musí mít obdélníkový průřez se začištěnými stěnami a hloubku minimálně 80 cm. Před zahájením betonáže odstraňte zhruba 10 cm ornice a dno výkopu řádně zhutněte štěrkovou vrstvou.
Otázka: Jaké šrouby a vruty použít pro kotvení patek?
Pro kotvení se používají šrouby průměru 8 až 10 mm a vruty s vysokou pevností typu RAPI-TEC. Pro zajištění ocelových prvků do betonu jsou ideální chemické kotvy typu MASTERsil Blue LINE.
Upozornění: Zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.
