Efektivní ohřev bazénu solárním panelem využívá energii slunečního záření k prodloužení koupací sezóny bez nutnosti vysokých výdajů za elektřinu. Správná instalace solárních panelů u bazénu vyžaduje přesné dimenzování solárního ohřevu bazénu podle objemu vody a instalaci bypass ventilu pro snadnou regulaci průtoku.
⭐ Co byste měli vědět

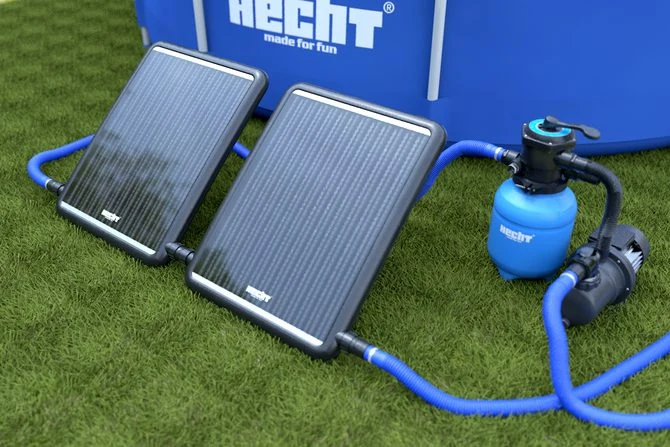

- Solární panel pro ohřev bazénu se nejčastěji zapojuje do filtračního okruhu mezi pískovou filtrací a bazénem.
- Doporučená plocha solárních panelů je 40-50 % plochy bazénu pro efektivní ohřev.
- Optimální sklon solárních panelů je přibližně 30° na jižní straně.
- Deskový solární panel má typický rozměr 1,2 × 3 m a napojení 50 mm s cenou kolem 3 360 Kč.
- Solární ohřev může zvýšit teplotu vody v bazénu až o 6 °C během koupací sezóny.
Jak správně zapojit solární panel k bazénu krok za krokem
Správné zapojení solárního panelu k bazénu vyžaduje zařazení ohřevu do výtlačného potrubí mezi pískovou filtraci a trysku bazénu. Pro efektivní regulaci teploty vody je nezbytné použít bypass ventil, který umožní průtok vody solárním panelem nebo jeho úplné odstavení. Tento návod na zapojení solárního panelu pro ohřev bazénu zajistí, že instalace solárních panelů u bazénu proběhne bez úniků vody a s optimálním využitím výkonu čerpadla.
Příprava na zapojení
Před zahájením montáže ověřte kompatibilitu filtrace s výkonem panelu, aby nedocházelo k nadměrnému přetěžování čerpadla. Připravte si montážní nářadí, jako jsou šroubováky, kleště na hadicové spony a teflonovou pásku pro utěsnění závitových spojů. Zkontrolujte, zda máte dostatečnou délku hadic 32 mm nebo 50 mm podle průměru výstupů vaší filtrace. Ujistěte se, že orientace solárních panelů umožňuje maximální dopad slunečního záření po většinu dne.
Instalace bypass ventilu a připojení hadic
Bypass ventil bazén slouží k manuálnímu řízení průtoku vody, což je klíčové pro efektivní ohřev bazénu solárním panelem. Při instalaci postupujte následovně:
- Umístěte bypass ventil – zapojte jej na výtlačné potrubí za pískovou filtraci před návrat vody do bazénu.
- Připojte hadice – propojte výstup z bypass ventilu se vstupem do solárního panelu pomocí hadice 32 mm nebo 50 mm.
- Propojte výstup z panelu – veďte druhou hadici zpět do bypass ventilu, který zajistí smíšení ohřáté vody s hlavním proudem.
- Utáhněte všechny spoje – použijte nerezové spony a zkontrolujte správné usazení každého těsnění v plastových šroubeních.
Testování a spuštění systému
Po sestavení celého okruhu zapněte bazénovou filtraci při otevřeném bypassu, aby se systém odvzdušnil. Sledujte těsnost všech spojů a postupně uzavírejte bypass ventil, čímž začnete hnát vodu do solárního panelu. Správný průtok vody poznáte podle mírného poklesu tlaku na manometru filtrace. Pokud systém netěsní, vypněte čerpadlo, dotáhněte spoje a zkontrolujte neporušenost těsnění.
Odborná rada: Při zapojování se vyhněte časté chybě, kterou je vedení hadic v ostrých úhlech, což zbytečně zvyšuje odpor vody a snižuje životnost čerpadla. Vždy volte co nejkratší a nejrovnější trasu vedení.
Jak vybrat a dimenzovat solární panel podle velikosti bazénu
Správné dimenzování solárního ohřevu bazénu je klíčové pro efektivní zvýšení teploty vody bez zbytečných energetických ztrát. Výběr vhodného zařízení závisí především na celkové ploše hladiny a objemu bazénu, přičemž instalace solárních panelů u bazénu vyžaduje přesné napojení na filtrační okruh.
Jak vypočítat potřebnou velikost solárního panelu podle objemu bazénu
Pro dosažení optimálního ohřevu bazénu solárním panelem doporučuji volit plochu kolektorů v rozsahu 40 až 50 % plochy bazénu. Pokud vás zajímá, jak velký solární panel potřebuji pro bazén 30 m3, počítejte s plochou hladiny zhruba 15 m2, což znamená potřebu cca 6 až 7,5 m2 solárních ploch. Správné dimenzování solárního ohřevu bazénu zajistí stabilní výkon i při mírně oblačném počasí. Pamatujte, že pro regulaci průtoku vody kolektory je nezbytný bypass ventil bazén, který umožní odstavení ohřevu během údržby solárních kolektorů nebo v případě přehřátí vody.
Typy solárních panelů vhodných pro ohřev bazénu a jejich ceny
Nejčastější volbou pro domácí bazény je černý deskový solární panel, který vyniká odolností vůči bazénové chemii i UV záření. Standardní deskový solární panel má rozměry 1,2 x 3 metry a jeho cena solárního panelu se pohybuje v rozmezí 3 000 až 8 000 Kč dle použitého materiálu. Při výběru zohledněte nejen pořizovací náklady, ale i nároky na prostor a orientaci solárních panelů vůči slunci. Pro maximální efektivitu ohřevu doporučuji kombinovat panely se solární plachtou bazén, která výrazně snižuje tepelné ztráty během noci.
| Typ panelu | Rozměry (m) | Orientační cena (Kč) |
|---|---|---|
| Plastový deskový panel | 1,2 x 3,0 | 3 500 – 5 000 |
| Výkonný kolektorový panel | 1,2 x 3,0 | 6 000 – 8 000 |
| Set s montážní sadou | variabilní | 9 000 – 15 000 |
Odborná rada: Pokud plánujete automatický solární ohřev bazénu, nezapomeňte na instalaci termostatu s elektrickým ventilem, který zajistí cirkulaci pouze v době, kdy slunce skutečně ohřívá vodu. Upozorňuji, že zásahy do elektrického zapojení automatizace smí provádět pouze osoba s odbornou způsobilostí v oboru elektro.
Kam solární panel umístit pro maximální efektivitu ohřevu
Správné umístění komponentů je klíčové pro efektivní ohřev bazénu solárním panelem a dlouhodobou životnost systému. Pokud plánujete, kde umístit solární panel pro ohřev bazénu, řiďte se pravidly pro maximální expozici vůči slunci a hydraulickými limity vaší filtrace. Upozorňuji, že zásahy do rozvodů a instalace technologií smí provádět pouze osoba s odbornou způsobilostí, proto je tento text určen výhradně k informačním účelům.
Optimální umístění solárního panelu pro maximální sluneční zisk
Solární panel instalujte na místo s neomezeným přístupem k přímému slunečnímu záření po dobu minimálně 6 až 8 hodin denně. Pro dosažení nejvyšší efektivity ohřevu vody musí mít zařízení orientaci na jih, která zaručuje nejdelší dobu osvitu během dne. Vyhněte se zastínění stromy, budovami nebo jinými překážkami, neboť i částečné zastínění výrazně snižuje tepelný výkon systému. Při plánování instalace solárních panelů u bazénu minimalizujte vzdálenost mezi kolektorem a bazénem, abyste předešli tepelným ztrátám v potrubí. Panely nikdy neumisťujte přímo na trávník, protože hrozí riziko vznícení podkladu v důsledku vysoké teploty absorbéru.
Doporučený sklon solárního panelu pro bazénový ohřev
Optimální sklon solárního panelu pro efektivní provoz během české koupací sezóny činí přibližně 30 stupňů. Tento úhel představuje ideální kompromis pro zachycení sluneční energie, kdy je slunce v letních měsících vysoko nad obzorem. Pokud instalujete panely na plochou střechu nebo nosnou konstrukci, zajistěte jejich pevné ukotvení proti nárazům větru. Při návrhu vždy zohledněte převýšení terénu mezi hladinou bazénu a panelem, které nesmí překročit výtlačnou kapacitu vašeho bazénového čerpadla.
| Parametr instalace | Doporučená hodnota |
|---|---|
| Orientace panelů | Jižní strana |
| Sklon kolektorů | 30 stupňů |
| Plocha panelů | 40 až 50 % plochy bazénu |
| Průměr propojovacích hadic | 32, 38 nebo 50 mm |
Odborná rada: Pro regulaci průtoku vody doporučuji instalovat bypass ventil bazén, který umožní snadnou údržbu solárních kolektorů bez nutnosti vypouštění celého okruhu. Bypass ventil zároveň slouží k optimalizaci rychlosti průtoku vody, což zvyšuje efektivitu přenosu tepla. U složitějších instalací zvažte automatický solární ohřev bazénu vybavený teplotním čidlem, který zajistí sepnutí čerpadla pouze v době dostatečného slunečního svitu. Při instalaci na střechu vždy zohledněte celkovou hmotnost panelů včetně vody, která v nich cirkuluje, aby nedošlo k poškození střešní konstrukce.
Jak funguje solární ohřev bazénu a jaký je princip zapojení
Solární kolektor funguje na principu přímé absorpce slunečního záření do materiálu absorbéru, kterým protéká bazénová voda. K přenosu tepla dochází při kontaktu chladné vody z filtrace s vyhřátým povrchem kolektoru, odkud se teplo předává přímo do proudící kapaliny. Cirkulace vody probíhá přes filtrační systém, který zajišťuje stálý průtok vody kolektory zpět do bazénu. Pokud vás zajímá, jak funguje solární ohřev bazénu a jak ho zapojit, klíčem je správné zařazení bypass ventilu do okruhu.
Výhody solárního ohřevu bazénu a jak ho správně zapojit
Bypass ventil bazén umožňuje regulovat průtok vody a v případě potřeby ohřev zcela odstavit bez zastavení filtrace. Instalace solárních panelů u bazénu vyžaduje správné dimenzování solárního ohřevu bazénu vzhledem k výkonu čerpadla.
Odborná rada: Optimální účinnost zajistíte správnou orientací solárních panelů směrem k jihu pod úhlem 30 až 45 stupňů.
| Komponenta | Funkce v systému |
|---|---|
| Solární kolektor | Absorpce energie a přenos tepla do vody |
| Filtrační čerpadlo | Zajištění kontinuální cirkulace vody |
| Bypass ventil | Regulace průtoku a odpojení ohřevu |
Při provozu nezapomínejte na pravidelnou údržbu solárních kolektorů, která zahrnuje kontrolu těsnosti spojů a čištění povrchů od nečistot. Správné zapojení zabrání zbytečným tepelným ztrátám a prodlouží životnost celého systému. U systémů s vyšším výkonem zvažte automatický solární ohřev bazénu, který sám vyhodnotí intenzitu slunečního záření.
Údržba a ochrana solárních panelů během provozu a zimy
Pravidelná údržba solárních kolektorů přímo ovlivňuje jejich schopnost absorbovat sluneční záření a předávat teplo vodě. Údržba solárních kolektorů zahrnuje pravidelné čištění povrchu od prachu a organických nečistot a kontrolu těsnění spojů, kde vlivem tlaku a teplotních změn dochází k únikům vody. Při čištění nepoužívejte abrazivní prostředky, které narušují absorpční vrstvu panelu. Pokud řešíte, jak zalepit solární panel k bazénu, aby spoj vydržel dlouhodobou zátěž, používejte výhradně lepidla a tmely s certifikovanou odolností vůči UV záření a koncentrované chlorované vodě.
Zimní ochrana a zazimování systému
Zimní ochrana zabrání nevratnému poškození solárních panelů mrazem, protože expandující led při objemové roztažnosti trhá plastové i kovové rozvody.
- Vypuštění vody – otevřete všechny vypouštěcí ventily umístěné v nejnižším bodě celého solárního okruhu.
- Demontáž panelů – odpojte panely od potrubí a uskladněte je v suchých prostorách s teplotou nad bodem mrazu.
- Profouknutí okruhu – odpojte veškeré hadice a pomocí kompresoru odstraňte zbytkovou vlhkost z vnitřních kanálků panelu.
- Uzavření bypass ventilu – nastavte bypass ventil bazénu do polohy, která zcela odstaví solární jednotku z cirkulačního okruhu.
- Revize těsnění – zkontrolujte stav všech pryžových těsnění a v případě známek zpuchření nebo ztráty elasticity je před zahájením sezóny vyměňte.
Odborná rada: Upozorňuji, že jakékoliv zásahy do pevných rozvodů bazénové technologie a elektroinstalace čerpadel smí provádět pouze osoba s příslušnou odbornou způsobilostí. Správné odvodnění systému před příchodem prvních mrazů pod 0 °C eliminuje riziko prasklin a prodlužuje životnost zařízení o několik sezón.
| Komponenta | Interval údržby | Činnost |
|---|---|---|
| Povrch panelu | 1x měsíčně | Očista od nečistot a usazenin |
| Těsnění spojů | 1x ročně | Kontrola těsnosti a pružnosti |
| Vypouštěcí ventily | Před zimou | Úplné odvodnění systému |
| Bypass ventil | Před zimou | Uzavření a zazimování okruhu |
Otázka: Jak poznám, že solární panel potřebuje vyčistit?
Snížená efektivita ohřevu, kdy teplota vody v bazénu neroste ani při přímém slunečním svitu, často signalizuje znečištění povrchu panelu. Vrstva prachu nebo řas na kolektoru snižuje absorpci sluneční energie, proto doporučuji vizuální kontrolu povrchu alespoň jednou za měsíc během hlavní sezóny.
Otázka: Je nutné solární panely na zimu vždy demontovat?
Demontáž není nutná, pokud zajistíte dokonalé odvodnění celého systému a odstranění zbytkové vlhkosti kompresorem. Pokud však konstrukce umožňuje snadné odpojení, uskladnění v interiéru bez mrazu je nejbezpečnějším způsobem, jak předejít poškození materiálu vlivem mrazových cyklů.
Možnosti integrace solárního ohřevu s automatickými systémy a senzory
Automatický solární ohřev bazénu vyžaduje přesnou synchronizaci mezi teplotními senzory a motorizovanými regulačními ventily. Teplotní čidla kontinuálně monitorují rozdíl teplot mezi vodou v bazénu a výstupem ze solárního panelu. Pokud systém zaznamená tepelný zisk vyšší než 3 až 5 °C, řídicí jednotka automaticky aktivuje třícestný ventil a nasměruje průtok vody do kolektorů. Integrace těchto prvků představuje klíčové doporučení pro instalaci solárního ohřevu bazénu, protože eliminuje riziko ochlazování vody při zatažené obloze nebo v noci.
Správně nastavený bypass ventil bazén v kombinaci s digitální řídicí jednotkou zajistí, že voda proudí panelem pouze v momentě, kdy je solární zisk efektivní. Tímto způsobem dosáhnete maximální úspory elektrické energie a snížíte zbytečné opotřebení oběhového čerpadla. Pamatujte, že instalace solárních panelů u bazénu s automatikou vyžaduje odborné zapojení elektrických prvků, proto svěřte tuto část práce kvalifikovanému elektrotechnikovi s příslušnou vyhláškou. Pravidelná údržba solárních kolektorů, zahrnující kontrolu těsnění a čištění senzorů od usazenin, zaručí dlouhodobý a bezproblémový provoz celého systému.
Možnosti automatizace a senzoriky
| Komponenta systému | Funkce v automatickém okruhu |
|---|---|
| Teplotní čidlo (bazén) | Měří aktuální teplotu vody v bazénovém okruhu |
| Teplotní čidlo (panel) | Sleduje teplotu na výstupu ze solárního kolektoru |
| Motorizovaný ventil | Přepíná průtok vody mezi solárním okruhem a bypass ventilem |
| Řídicí jednotka | Vyhodnocuje rozdíl teplot a ovládá motor ventilu |
Postup integrace automatického ohřevu
- Instalace teplotních čidel – umístěte čidlo bazénové vody do potrubí před filtraci a čidlo panelu na výstup z kolektoru.
- Zapojení motorizovaného ventilu – osaďte třícestný ventil do bypassu mezi pískovou filtraci a zpětné potrubí do bazénu.
- Propojení s řídicí jednotkou – připojte kabely od čidel a servopohonu ventilu do svorkovnice řídicí jednotky dle schématu výrobce.
- Nastavení spínací diference – nastavte na jednotce minimální teplotní rozdíl (obvykle 3 až 5 °C) pro sepnutí ohřevu.
Odborná rada: Při výběru automatiky zvolte jednotku s funkcí protimrazové ochrany, která v případě poklesu teploty pod 5 °C automaticky vypustí vodu z panelů, čímž zabrání jejich mechanickému poškození mrazem.
Otázka: Proč je nutné používat bypass ventil u automatického ohřevu?
Bypass ventil umožňuje regulovat průtok vody tak, aby se část vody vracela přímo do bazénu a část procházela solárním panelem. Tímto způsobem zajistíte optimální rychlost proudění vody kolektory, což zvyšuje efektivitu přenosu tepla a zabraňuje přetěžování filtračního čerpadla.
Otázka: Jaké jsou nejčastější chyby při zapojení automatiky?
Nejčastější chybou je nesprávné umístění teplotního čidla na panelu, které bývá vystaveno přímému slunci místo kontaktu s protékající vodou. Dále dochází k chybám při poddimenzování průřezu potrubí u bypassu, což zvyšuje tlakové ztráty v celém filtračním okruhu.
