Rohové spoje a spojení trámů v konstrukci: kompletní průvodce

Pevnost každé dřevostavby závisí na precizním provedení konstrukčních uzlů, které přenášejí zatížení mezi jednotlivými prvky. Správně zvolené tesařské spoje a techniky čepování trámů zajišťují stabilitu rámů a dlouhou životnost spojování trámů v rozích i v plochách. Pochopení principů, jak správně vytvořit rohové spoje dřeva, vám umožní stavět konstrukce odolné vůči namáhání v tlaku i tahu.

Základní typy rohových spojů trámů a jejich charakteristika

Rohové spoje trámů zajišťují stabilitu konstrukce a přenos sil v tesařských vazbách. Mezi nejčastěji používané tesařské spoje patří rybinový spoj, čepování, osedlání, kampování, zadrápnutí a štěpování, které volíme podle typu zatížení a požadované tuhosti konstrukce.

Jaké jsou hlavní typy rohových spojů trámů?

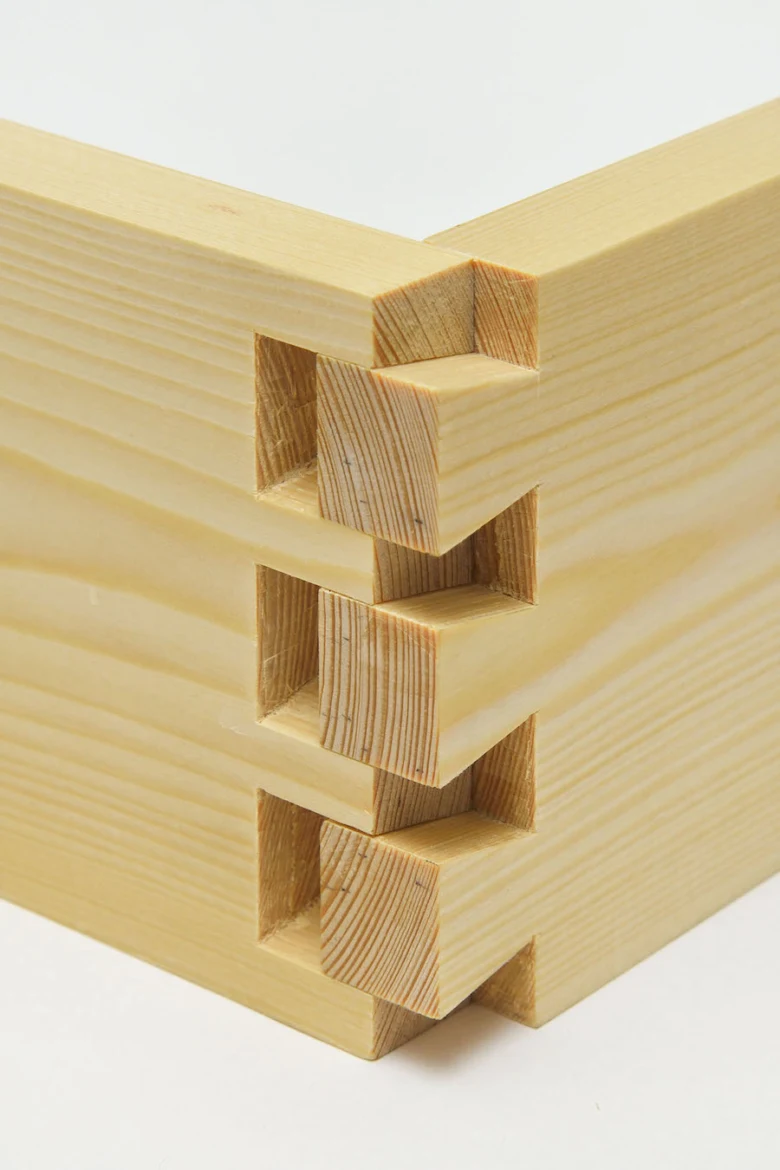

Výběr spoje zásadně ovlivňuje celkovou pevnost a životnost dřevostavby. Tradiční rohové spoje dřeva jako rybinový spoj zajišťují vysokou odolnost proti vytažení trámů v tahu, což je ideální pro věnce krovů. Čepování trámů představuje klasickou metodu, kdy čep zapadá do dlabu, čímž vzniká pevný úhlový spoj. Pro jednodušší konstrukce se využívá osedlání nebo kampování, které vyžaduje menší úběr materiálu. Zadrápnutí a štěpování se pak uplatňují tam, kde potřebujeme zajistit trámy proti vzájemnému posunu při zachování určité pružnosti celého systému.

Jaké jsou specifické rozměry čepů a dlabů u rohových spojů?

Při tvorbě rohových spojů trámů dodržujte standardizované poměry, které zaručují optimální pevnost konstrukce. Čep má délku odpovídající jedné čtvrtině až polovině výšky trámu, přičemž dlab musí být hlubší o 10 mm než je délka čepu, aby se předešlo pnutí v rohu. Šířka čepu by měla tvořit přibližně jednu třetinu tloušťky trámu.

Odborná rada: Pokud provádíte spojování trámů svépomocí, dbejte na přesné lícování ploch. V případě potřeby zpevnění konstrukce lze využít dřevěné příložky nebo kvalitní vruty do dřeva, které zajistí dodatečnou stabilitu konstrukce proti vyosení.

Jaké jsou výhody a nevýhody jednotlivých tradičních rohových spojů?

Hlavní výhodou čepování je vysoká mechanická odolnost, avšak vyžaduje značnou řemeslnou zručnost a časovou náročnost. Rybinový spoj vyniká estetickým vzhledem a schopností odolávat tahovým silám bez použití kovových spojovacích prvků. Naopak kampování a osedlání nabízí rychlou a efektivní montáž, ale mají nižší pevnost v tahu, proto často vyžadují dodatečné zajištění. Pamatujte, že zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí, zejména u kritických prvků stavby.

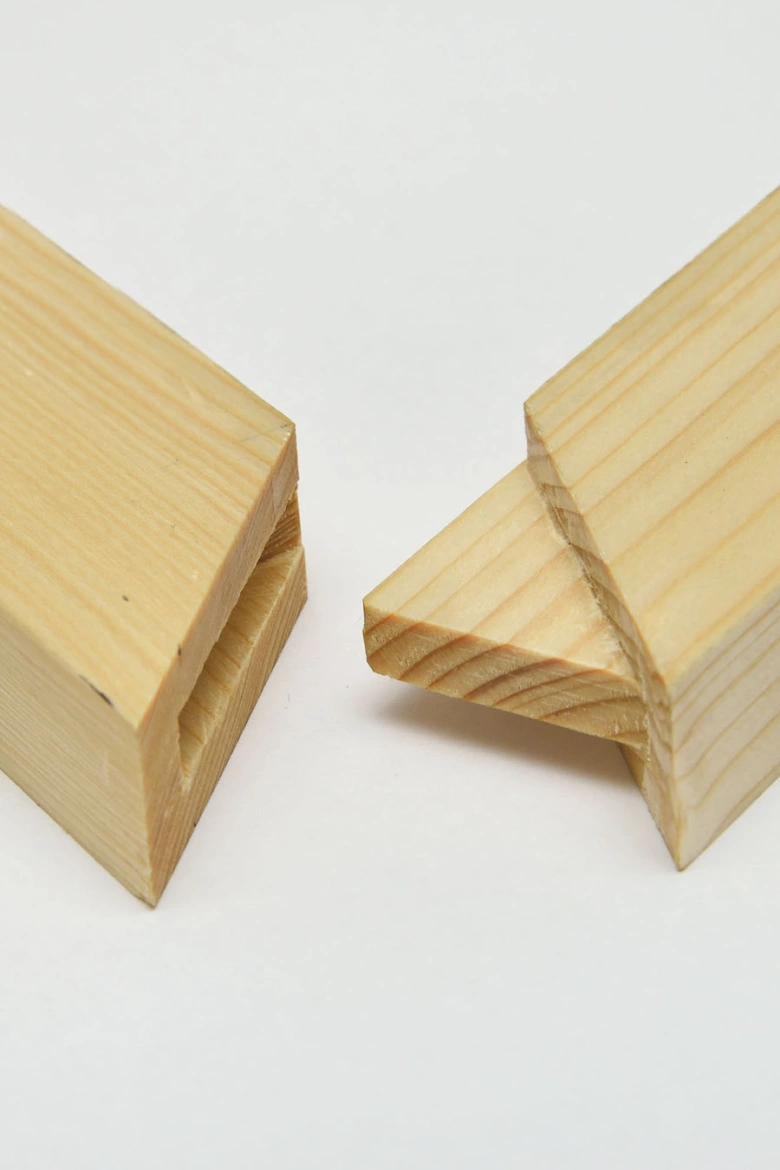

Jak správně provést tradiční čepový spoj v rohu: návod krok za krokem

Tradiční čepování trámů představuje léty prověřenou techniku, jak spojit trámy do rohu bez kovových spojek a zachovat vysokou strukturální integritu. Podle metodiky pro práci se dřevem je klíčem k úspěchu přesné dodržení geometrie jednotlivých prvků a správná příprava spojů, která minimalizuje riziko budoucího rozklížení. Upozorňujeme, že zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí, tento text má výhradně informativní charakter.

Jak správně připravit čep a dlab pro rohový spoj?

Základem je správné rozměření, kde šířka čepu odpovídá zhruba jedné třetině tloušťky trámu, aby nedošlo k oslabení průřezu. Délka čepu by měla odpovídat čtvrtině až polovině výšky trámu. Dlab musí být vytesán přesně v ose trámu a nesmí být vyřezán napříč vlákny, protože by hrozilo štípání konstrukce. Dlab vytvořte o cca 10 mm hlubší než je samotný čep, což zajistí prostor pro usazení a případné nečistoty.

1. Vyměření čepu – na čele trámu narýsujte obdélník o šířce jedné třetiny tloušťky trámu a délce odpovídající čtvrtině až polovině výšky profilu.
2. Vyříznutí čepu – pomocí pily nebo dláta odstraňte přebytečné dřevo tak, aby čep v dlabu seděl bez vůle a nevyžadoval násilné zaražení.
3. Vydlabání otvoru – dlab vytvořte dlabacím dlátem do hloubky o 10 mm větší, než je délka čepu, pro zajištění dokonalého dosednutí čela trámu.
4. Začištění ploch – všechny styčné plochy začistěte ostrým hoblíkem, aby spoj dosedl celou svou plochou a nedocházelo k bodovému přetížení dřeva.

Jak správně spojit čepový spoj kolíky nebo svorníky?

Samotný čepový spoj zajišťujeme proti vytažení mechanickými prvky, které přenášejí tahové síly v konstrukci. U masivních trámů se nejčastěji využívají dřevěné kolíky nebo ocelové svorníky, které procházejí celým spojem. Pro zvýšení odolnosti proti vytržení moderní praxe doporučuje vruty do dřeva vedené šikmo v úhlu 30 až 45 stupňů, ideálně ve dvojici do kříže.

1. Navrtání otvoru – skrz čep i dlab vyvrtejte otvor o průměru 16 až 20 mm v závislosti na celkovém průřezu spojovaných trámů.
2. Osazení kolíku – do otvoru vložte vysušený dubový nebo bukový kolík, který zajistí tvarovou stálost a zabrání posunu spoje.
3. Instalace svorníků – při vyšším statickém zatížení použijte minimálně dva svorníky na každé straně spoje pro rovnoměrné rozložení sil.
4. Zajištění vruty – jako doplňkové zpevnění aplikujte vruty do dřeva pod úhlem 30 až 45 stupňů pro fixaci čela trámu a zvýšení tuhosti.

Jaké jsou běžné chyby při výrobě čepového spoje a jak se jim vyhnout?

Nejčastější chyby při výrobě spojů zahrnují přílišnou vůli v dlabu, která snižuje celkovou stabilitu konstrukce a vede k rozklížení spoje vlivem přirozeného sesychání dřeva. Často se také podceňuje správné zajištění spoje, kdy chybějící kolíky způsobí uvolnění čepu při namáhání v ohybu. Pokud není spoj proveden přesně, dochází k otlačení hran a následnému oslabení stability konstrukce.

Odborná rada: Pokud při výrobě zjistíte, že je dlab příliš široký, nepoužívejte dřevěný klín, který by mohl trám rozštípnout, ale raději vlepte příložky dřevěné na boky čepu pro přesné vymezení vůle. Při použití příložek vždy zajistěte, aby dřevo příložky mělo stejnou orientaci vláken jako hlavní trám.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Spoje na sraz a příložky: posílení konstrukce trámů

Tupý sraz představuje nejjednodušší způsob, jak spojit dva trámy k sobě, avšak bez dodatečného zpevnění postrádá potřebnou tuhost pro přenos ohybových momentů. K zajištění stability konstrukce v místech, kde se setkávají rohové spoje trámů, využíváme příložky. Příložka výrazně zvyšuje pevnost spoje tím, že přenáší tahové a smykové síly mimo samotnou plochu kontaktu dřevěných prvků. Při realizaci spoje na sraz vždy zajistěte, aby byly příložky instalovány na obou stranách trámu.

Odborná rada: Pro zajištění dostatečné únosnosti spoje aplikujte minimálně dva svorníky na každé straně příložky. Nedostatečný počet spojovacích prvků vede k rotaci trámů a následnému vyklání celé konstrukce.

Kotvení a typy příložek

Při rozhodování, čím se spojují trámy, volíme mezi materiály podle zatížení konstrukce. Dřevěné příložky jsou vhodné pro lehčí tesařské spoje a esteticky lépe ladí s okolním dřevem, zatímco ocelové příložky volíme u namáhaných spojů vyžadujících vysokou tuhost. Pro spojování trámů v rohových konstrukcích postupujte následovně:

• Očistěte dosedací plochy trámů od nečistot pro maximální tření.
• Vyvrtejte otvory pro svorníky s vůlí maximálně 1 až 2 milimetry.
• Dotáhněte matice svorníků přes podložky, aby nedošlo k poškození dřeva.
• U menších profilů můžete alternativně využít vruty do dřeva s talířovou hlavou.

Upozorňuji, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí. Správné spojování hranolů vyžaduje přesné vyměření a dodržení technologických postupů pro zajištění dlouhodobé životnosti stavby.

Moderní spoje trámů: vruty, svorníky a kovové spojky

Moderní tesařské spoje dnes často doplňují nebo zcela nahrazují tradiční čepování trámů, a to především díky své rychlosti a vysoké přesnosti. Pokud přemýšlíte, čím se spojují dřevěné trámy v současné konstrukční praxi, odpovědí jsou zejména vysoce pevné vruty do dřeva, ocelové svorníky a certifikované kovové spojky. Tyto prvky výrazně zvyšují tuhost konstrukce a umožňují efektivní přenos sil i v namáhaných rozích.

Techniky kotvení a spojování trámů

Při dotazu, jak správně kotvit dřevěné trámy k sobě v rohovém spoji, se jako nejúčinnější metoda jeví šikmé vedení vrutů. Vruty se vedou pod úhlem 30 až 45 stupňů k ose trámu, čímž vytvářejí spoj s vysokou odolností proti vytažení. Tato technika eliminuje potřebu složitého dlátování a zajišťuje, že rohové spoje dřeva zůstanou stabilní i při sesychání materiálu.

Ocelové svorníky představují robustnější alternativu, která v moderních dřevostavbách úspěšně nahrazuje tradiční dřevěné kolíky. Svorníky procházejí celým průřezem spoje a jsou zajištěny maticemi s velkoplošnými podložkami, které rovnoměrně roznášejí tlak do dřevní hmoty.

Při výběru spojovacího systému zvažte tyto výhody:

• Vysoká efektivita – moderní spojky zkracují dobu montáže oproti klasickým tesařským spojům až o 40 procent.
• Pevnost konstrukce – kovové prvky umožňují přesné dimenzování spoje podle vypočteného statického zatížení.
• Snadná kontrola – vizuální ověření dotažení svorníků je jednodušší než u skrytých čepových spojů.
• Kombinovatelnost – kovové spojky lze bez problémů kombinovat s dřevěnými příložkami pro zajištění maximální stability konstrukce.

Odborná rada: Při práci s elektrickým nářadím a vrtání otvorů pro svorníky pamatujte, že zásahy do nosných konstrukcí vyžadují odbornou způsobilost. Vždy používejte vruty s certifikací pro statické namáhání, které mají definovanou nosnost v tahu i střihu.

Zásady pevnosti a stability rohových spojů trámů

Správně navržené rohové spoje trámů tvoří základ dlouhověkosti každé dřevostavby. Pevnost spoje závisí na přesnosti opracování dřeva a volbě vhodného typu spoje pro dané zatížení konstrukce. Správně provedené tesařské spoje vydrží několik desítek let i bez použití kovových spojovacích prvků, pokud jsou chráněny před přímou vlhkostí.

Jaké jsou zásady pevnosti rohových spojů trámů?

Základem je dodržení správných rozměrů čepu a dlabu, kde čep obvykle dosahuje šířky jedné třetiny trámu a délky poloviny jeho výšky. Dlab musí být o 10 mm hlubší než čep a nesmí být vyřezán napříč vlákny, aby nedošlo k oslabení nosnosti. Pevnost spoje přímo ovlivňuje kvalita materiálu, přičemž sukovitost nebo trhliny v místě spoje výrazně snižují strukturální integritu. Pro dosažení maximální stability doporučuji kombinovat klasické čepování trámů s mechanickým zajištěním pomocí dubových kolíků nebo vrutů vedených šikmo v úhlu 30 až 45 stupňů. Častou chybou při spojování hranolů je příliš volné lícování, které vede k vaklání konstrukce a následnému vytržení spoje. Mezi tipy pro pevné rohové spoje dřevěných trámů patří:

• Přesné dodržení úhlů při řezání čepů a dlabů pro maximální styčnou plochu.
• Využití dvojice vrutů vedených do kříže pro zvýšení odolnosti proti vytržení.
• Aplikace ozubů nebo rybinových vazeb, které posilují pevnost spoje v tahu.
• Použití dřevěných hmoždinek u příložek pro zamezení usmyknutí a otlačení dřeva.

Jak zabránit vybočení rohových spojů?

K vybočení spojů dochází nejčastěji vlivem přirozeného vysychání dřeva a následného uvolnění vazby. Aby byla stabilita konstrukce zajištěna, používají se ocelové svorníky, které spoj stáhnou a eliminují vůle vzniklé sesycháním. K prevenci vybočení přispívají dřevěné příložky, které zvyšují tuhost v kritických místech; u nich platí, že po každé straně spoje musí být minimálně dva svorníky. V místech s vysokým namáháním na střih jsou nezbytné tesařské skoby, které trámy pevně fixují k sobě. Při montáži se vyhněte těmto chybám:

• Nedostatečné dotažení svorníků po prvním roce od montáže, kdy dřevo nejvíce sesychá.
• Vynechání zajišťovacích prvků u spojů namáhaných kroucením nebo bočním tlakem.
• Použití příliš mnoha svorníků na krátké délce příložky, což pevnost spoje dále nezvyšuje.
• Zapuštění ozubů do hloubky větší než 1/6 tloušťky profilu, což oslabuje průřez trámu.

Jak dlouho vydrží správně provedený rohový spoj?

Správně provedené tesařské spoje vykazují životnost přesahující 50 let, pokud jsou chráněny před přímým působením vlhkosti a pravidelně kontrolovány. Klíčem k trvanlivosti je pravidelná údržba, zejména kontrola dotažení svorníků a obnova ochranných nátěrů dřeva. Upozorňuji, že v případě elektroinstalace nebo plynových rozvodů v blízkosti nosných trámů smí zásahy do konstrukce provádět pouze osoba s odbornou způsobilostí, aby nedošlo k poškození statické integrity spoje. Kvalitní rohové spoje odolávají času i povětrnostním vlivům, pokud zvolíte správnou techniku podle typu zatížení.

Odborná rada: Při spojování trámů pomocí příložek vždy preferujte nasazené příložky s dřevěnými hmoždinkami před zapuštěnými variantami, které zbytečně narušují vlákna a oslabují nosný průřez dřevěného prvku.

FAQ: Časté dotazy o rohových spojech a spojení trámů

FAQ: Časté dotazy o rohových spojích a spojení trámů

Otázka: Jak spojit trámy v rohu pomocí čepového spoje?

Použijte čep o délce 1/4 až 1/2 výšky trámu a šířce třetiny šířky trámu, dlab vyřežte o 10 mm hlubší než čep, zajistěte spoj kolíky či svorníky.

Otázka: Jaké jsou nejčastější chyby při spojování hranolů?

Často se dělá chyba v nesprávném vedení vrutů, které mají být šikmo pod úhlem 30-45° a ideálně ve dvojici do kříže, dále nesprávná hloubka dlabu a šířka čepu.

Otázka: Čím se spojují trámy v moderních konstrukcích?

Používají se vruty do dřeva vedené šikmo pod úhlem 30-45°, ocelové svorníky a kovové spojky, které zvyšují pevnost a odolnost spojů.

Otázka: Jak zvýšit pevnost spoje pomocí příložek?

Příložky dřevěné musí být zajištěny minimálně dvěma svorníky na každé straně, mohou být dřevěné nebo ocelové, přičemž nasazené příložky jsou pevnější než zapuštěné.

Otázka: Jaké jsou rozměry nejpoužívanějších svorníků?

Nejpoužívanější průměry svorníků jsou 6, 8, 10, 12, 14, 16, 18 a 20 mm, osazují se nejméně 50 mm od čela trámu.

Otázka: Jak správně kotvit vruty do dřeva?

Vruty vedeme šikmo v úhlu 30-45°, ideálně ve dvojici do kříže, což zvyšuje odolnost proti vytržení spoje.

Otázka: Jaké jsou výhody rybinového spoje?

Rybinový spoj má šikmo seříznuté plochy, které zajišťují pevné a estetické spojení, často se používá v roubených domech a srubech.

Otázka: Jak dlouho vydrží správně provedený tesařský spoj?

Správně provedený tesařský spoj vydrží desítky let bez použití kovových spojovacích prvků, pokud je správně zvolen a proveden.

Otázka: Jak se vyvarovat vybočení rohových spojů?

Použijte zpevňující prvky jako skoby, svorníky a ozuby, které zabraňují postrannímu vybočení spojů.

Otázka: Jaké jsou specifické spoje pro pergoly?

Pro pergoly se často používají čepování trámů a příložky dřevěné, někdy v kombinaci s kovovými spojkami pro zvýšení pevnosti.

Otázka: Jaké jsou základní typy rohových spojů trámů?

Mezi základní typy patří čepový spoj, rybinový spoj a spoj na sraz s příložkami, každý s odlišnou pevností a použitím.

Otázka: Jak správně provést tradiční čepový spoj v rohu?

Čep by měl být dlouhý zhruba 1/3 délky spoje a přesně zapadat do vyřezané dlabové části, aby zajistil pevnost a stabilitu.

Otázka: Jak zajistit pevnost a stabilitu rohových spojů?

Použitím příložek a svorníků o průměru minimálně 12 mm lze zvýšit pevnost spoje až o 30 % oproti samotnému čepovému spoji.

Otázka: Jaké jsou moderní metody spojování trámů a jejich výhody?

Používají se ocelové spojky a vruty do dřeva s vysokou nosností, které umožňují rychlou montáž a lepší odolnost vůči mechanickému namáhání.

Otázka: Jak kontrolovat kvalitu a diagnostikovat vady spojů?

Je třeba pravidelně kontrolovat svislé vybočení a praskliny, přičemž kritická mez je vybočení větší než 5 mm na metr délky spoje.

Upozornění: Zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí, článek má čistě informativní charakter.
