Správné kotvení pozednice k železobetonovému věnci zajišťuje stabilitu celé střechy proti účinkům větru a zatížení sněhem. Pro bezpečné spojení konstrukce se používají závitové tyče M16, které se musí osadit s přesným ohledem na rozměry pozednice a vloženou hydroizolaci. Tento postup eliminuje riziko posunu krovu a zajišťuje dlouhou životnost dřevěných prvků stavby.
Klíčové závěry
- Pozednice je dřevěný trám o průřezu 10 až 15 cm, který přenáší zatížení střechy na zdivo.
- Kotvení pozednice se provádí závitovými tyčemi M16, které se zabetonují do železobetonového věnce s roztečí 1 až 2 metry.
- Pod pozednici se vždy vkládá hydroizolační pás, aby se zabránilo vlhkosti a hnilobě dřeva.
- Železobetonový věnec musí mít správnou výztuž s minimálním krytím, aby se zabránilo korozi výztuže.
- Při vrtání do věnce je nutné vyhýbat se výztuži a dodržovat předepsané rozměry otvorů, nejčastěji 18 až 20 mm pro M16 tyče.
Jak vypadá pozednice a jaké jsou její základní parametry?
Pozednice je vodorovný dřevěný trám, který tvoří základní nosný prvek střešního krovu a přenáší zatížení střechy na obvodové zdivo domu. Standardní rozměry pozednice se nejčastěji pohybují v rozmezí 100 x 100 mm až 150 x 150 mm v závislosti na statickém výpočtu a celkové hmotnosti střešní konstrukce.
Jak vypadá správně osazená pozednice
Správně osazená pozednice musí ležet celou plochou na vyrovnaném podkladu, kterým je zpravidla železobetonový věnec. Mezi dřevem a betonem musí být vždy vložena hydroizolace pozednice, která zabraňuje vzlínání vlhkosti do konstrukce krovu. K zajištění stability se používají závitové tyče M16 nebo kotvy typu L, které jsou pevně spojeny s výztuží věnce ještě před betonáží. Kvalitní osazení poznáte podle toho, že trám nikde neuhýbá a je přesně zafixován v projektované ose stavby. Dodržení těchto parametrů je klíčové pro dlouhou životnost krovu a rovnoměrné rozložení tlaku do nosných stěn.
Co je železobetonový věnec a jaká je jeho role při kotvení pozednice?
Železobetonový věnec tvoří uzavřený konstrukční prstenec v úrovni stropní konstrukce, který zajišťuje prostorovou tuhost stavby a brání rozestupování obvodových stěn. Jeho primární funkcí je přenos vodorovných sil působících od krovu do zdiva a vytvoření stabilního podkladu pro kotvení pozednice pomocí kotev typu L. Pokud provádíte kotvení pozednice detail, věnec funguje jako nezbytný kotevní bod pro přenos smykových sil. U staveb, kde věnec chybí, je nutné řešit kotvení pozednice bez věnce jinými certifikovanými systémy, což vždy vyžaduje individuální statický výpočet a posouzení únosnosti zdiva.

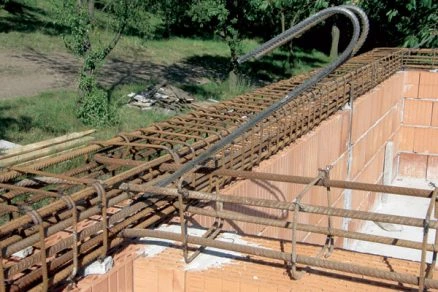

Výztuž věnce a její dimenzování
Výztuž věnce se skládá z podélných ocelových prutů, jejichž průměr a počet určuje statický výpočet podle celkového zatížení střechy. Svislá a třmínková výztuž zajišťuje přenos tahových sil vznikajících vlivem roznášení tlaku krovu. Pro dlouhou životnost musí být ocel vždy dostatečně chráněna krytím betonem, které zamezuje přístupu vlhkosti a následné korozi výztuže. Při montáži závitové tyče M16 do čerstvého betonu dbejte na správné zakotvení do výztužného koše, aby byla zajištěna maximální pevnost spoje. Výztuž nesmí ležet přímo na zdivu, vždy použijte distanční podložky pro zajištění minimálního krytí betonem dle projektu.
Izolace věnce proti tepelným mostům
Izolace věnce je klíčová pro zamezení vzniku tepelných mostů v místě napojení stěny a střechy, kde betonový průřez bez izolace představuje místo s vysokým únikem tepla. Nejčastěji se používá systémová věncovka nebo vnější zateplení pomocí ETICS, které obaluje betonový průřez z exteriérové strany v tloušťce dle tepelně-technického posudku. Správná izolace brání kondenzaci vlhkosti a následnému vzniku plísní v interiéru. Při instalaci krovu také nezapomínejte, co se dává pod pozednici při stavbě krovu, neboť hydroizolace pozednice z asfaltového pásu je nezbytnou ochranou dřeva před vzlínající vlhkostí z betonu.
| Parametr | Doporučená hodnota |
|---|---|
| Průměr závitové tyče | M16 |
| Rozteč kotev | 1 až 2 metry |
| Průměr otvoru v pozednici | 18 až 20 mm |
| Minimální průměr kotev | 14 mm |
Odborná rada: Zásahy do nosných konstrukcí, jako je vrtání do věnce nebo kotvení prvků krovu, smí provádět pouze osoba s odbornou způsobilostí. Tento článek slouží výhradně jako informační podklad pro vaši orientaci v problematice.
Jak správně kotvit pozednici ke železobetonovému věnci?
Správné ukotvení pozednice ke železobetonovému věnci představuje zásadní krok pro stabilitu celé střešní konstrukce. Celý proces vyžaduje precizní přípravu, aby se předešlo pohybům krovu vlivem větru či sněhové zátěže.
Výběr správných kotev a jejich parametrů
Pro zajištění dostatečné únosnosti se nejčastěji používají závitové tyče M16 nebo ocelové kotvy typu L a U, které se vkládají přímo do výztuže věnce před betonáží. Rozměry pozednice obvykle vyžadují kotvení s roztečí 1 až 2 metry, přičemž v rozích a u konců trámů zkracujeme vzdálenost na 1 metr. Pod každou matici nezapomeňte umístit široké ocelové podložky, které zabrání vtlačení kovu do dřeva. Hydroizolace pozednice, například v podobě asfaltového pásu, musí být vždy vložena pod trám, aby se zamezilo přenosu vlhkosti z betonu do dřevěných prvků.
Vrtání otvorů a instalace kotev

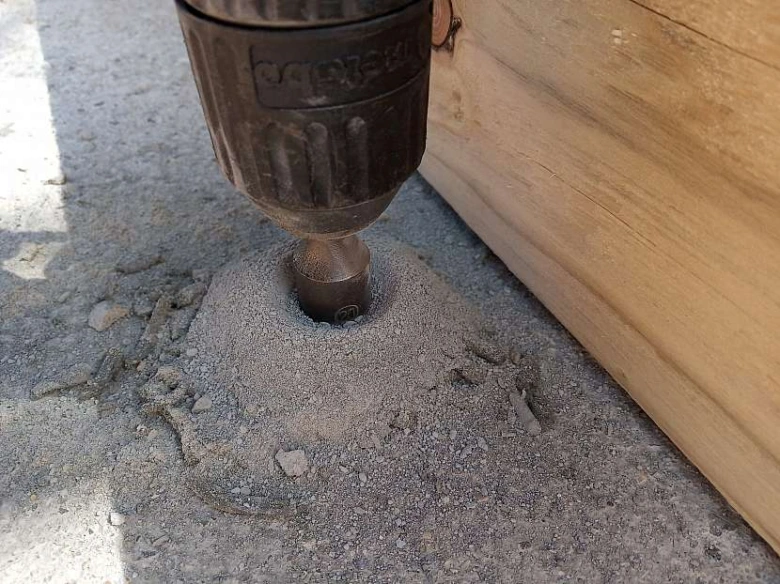

Pokud instalujete pozednici dodatečně, provádí se vrtání do betonu pomocí příklepové vrtačky. Otvory vrtáme průměrem 18 až 20 mm, aby závitová tyč M16 prošla pohodlně, ale bez zbytečné vůle. Po vyvrtání je nutné otvor důkladně vyčistit od prachu, ideálně stlačeným vzduchem nebo kartáčkem, což je zásadní pro správné fungování chemické kotvy. Po aplikaci chemické malty vložíte kotvu a necháte ji vytvrdnout dle technického listu výrobce. Upozorňuji, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s příslušnou odbornou způsobilostí. Pokud řešíte, jak kotvit pozednici do ytongu, vždy volte certifikované hmoždinky určené přímo pro pórobeton a dodržujte výrobcem stanovené kotevní hloubky.
Materiály pro hydroizolaci pozednice a jejich výběr
Při otázce, co se dává pod pozednici při stavbě krovu, je odpověď jasná: kvalitní hydroizolační pás. Tento prvek je klíčový, protože hydroizolace pozednice spolehlivě zabraňuje průniku vlhkosti z betonu do dřevěného hranolu. Právě vzlínající vlhkost totiž dlouhodobě způsobuje hnilobu dřeva, která může narušit stabilitu celého krovu. Pro tyto účely se nejčastěji používají asfaltové pásy typu V60 S35 nebo speciální nopové fólie, které umožňují odvětrání spodní strany. Správný výběr materiálu vždy přizpůsobte konkrétnímu typu zdiva a místním klimatickým podmínkám. Pokud plánujete kotvení pozednice, materiály a postupy volte tak, aby mezi železobetonový věnec a dřevo nevnikla žádná voda.
Odborná rada: Pod pozednici nikdy nepoužívejte pouze tenkou PE fólii, která se pod tlakem závitové tyče M16 snadno protrhne. Pás by měl mít šířku minimálně o 20 mm větší, než jsou rozměry pozednice, abyste zajistili dokonalé oddělení materiálů. Při práci dbejte na to, aby kotvy typu L nebo závitové tyče procházely izolací čistě, bez zbytečného roztržení okolí otvoru. Jak zabezpečit pozednici proti vlhkosti při kotvení? Základem je vždy aplikace separační vrstvy po celé délce věnce, která trvale oddělí dřevo od betonové konstrukce.
Montáž pozednice krok za krokem
Správně provedená montáž pozednice zajišťuje stabilitu celého krovu a přenáší zatížení střechy do nosných konstrukcí stavby. Níže naleznete postup, jak se provádí kotvení pozednice krok za krokem při dodržení všech technických norem.
Příprava podkladu a vrtání otvorů
Příprava podkladu začíná kontrolou rovinnosti plochy železobetonového věnce. Pro vrtání otvorů použijte vrták o průměru 18 až 20 mm, aby závitové tyče M16 měly dostatečnou vůli pro chemickou kotvu. Při vrtání dejte pozor, abyste nenarušili ocelovou výztuž věnce uloženou pod povrchem betonu. Po vyvrtání nezapomeňte z otvorů důkladně vyfouknout prach, jinak chemická kotva nepřilne ke stěnám a spoj ztratí svou únosnost.
Instalace kotev a uložení pozednice
Do připravených otvorů vložte závitové tyče M16 nebo kotvy typu L, které zajistíte chemickou maltou. Mezi beton a dřevo vždy položte hydroizolační pás, který chrání dřevo před vzlínající vlhkostí. Následně nasaďte pozednici s předvrtanými otvory a zajistěte ji pomocí velkoplošných podložek a matic. Vzdálenost mezi kotvením pozednice volte v rozmezí 1 až 2 metry v závislosti na statickém výpočtu krovu.
Kontrola montáže a dokumentace
Kontrola montáže zahrnuje ověření, zda je hydroizolace pozednice neporušená a zda jsou všechny matice pevně dotažené. Správně osazená pozednice musí ležet v celé ploše na podkladu bez mezer. Prověřte také, zda kotvy procházejí středem trámu. Veškeré detaily o použitém materiálu a postupu zapište do stavebního deníku. Upozorňuji, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí.
Nejčastější chyby při kotvení pozednice a jak se jim vyhnout
Při realizaci krovu se často ptáte, jaké chyby se nejčastěji dělají při kotvení pozednice. Zásadním pochybením je nedostatečné krytí výztuže věnce betonem, které vede k rychlé korozi oceli. Pokud výztuž věnce není obalena alespoň 30 mm betonu, ztrácí konstrukce svou projektovanou únosnost. Dalším kritickým bodem jsou nespojené rohy věnce, které oslabují stabilitu celé konstrukce a mohou způsobit vyosení krovu.
Nezapomínejte, že chybějící hydroizolace pozednice způsobuje vzlínání vlhkosti z betonu do dřeva, což vede k hnilobě. Při vrtání otvorů pro závitové tyče M16 dbejte na to, abyste nezasáhli ocelovou výztuž věnce, protože tím narušíte jeho celistvost. Použití betonu s nadměrným obsahem vody pak snižuje pevnost celého železobetonového věnce. Vždy dodržujte předepsané rozměry pozednice a zajistěte správné osazení kotvy typu L, aby byl přenos sil mezi krovem a zdivem rovnoměrný.
Odborná rada: Zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.
Alternativní metody kotvení pozednice a údržba
Kromě standardních závitových tyčí M16 existují alternativní metody kotvení pozednice, které využijete zejména při rekonstrukcích nebo specifických konstrukčních detailech. Údržba kotvení je nezbytná pro zajištění stability krovu po celou dobu životnosti stavby. Upozorňuji, že jakékoli zásahy do nosných konstrukcí a rozvodů smí provádět pouze osoba s odbornou způsobilostí.

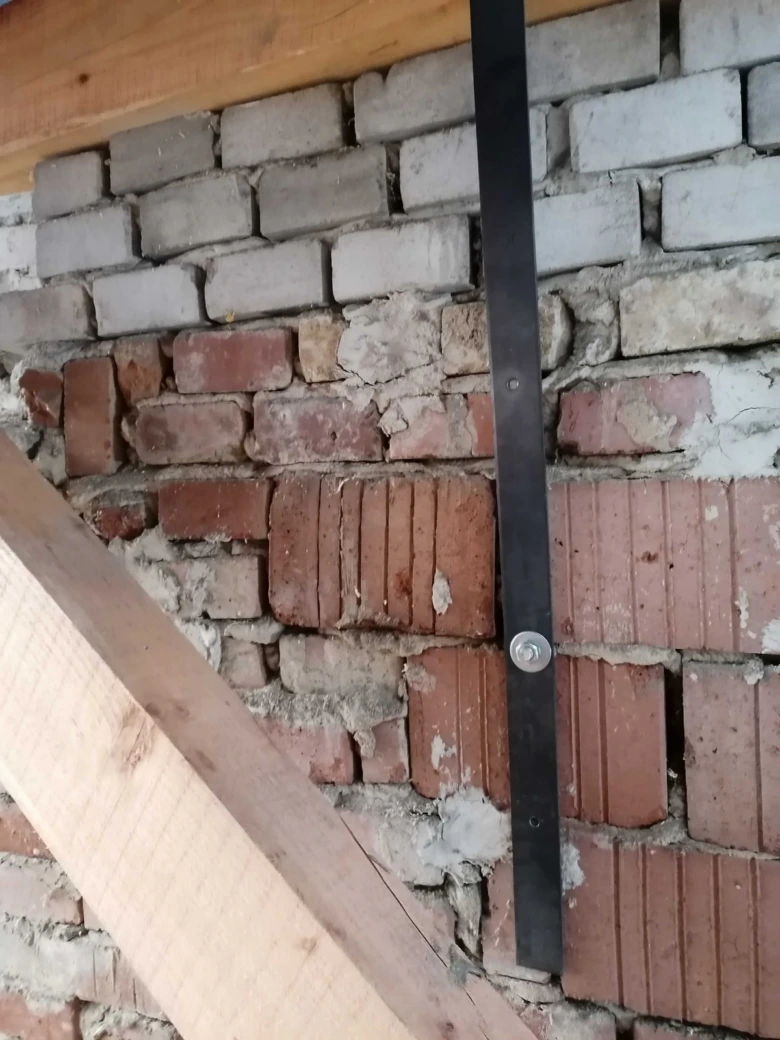

Kotvení na ocelovou pásovinu
Ocelová pásovina představuje spolehlivý způsob připevnění, kdy se materiál kotví přímo do železobetonového věnce nebo nosných prvků konstrukce. Výhodou je vysoká odolnost v tahu, ovšem pásovina vyžaduje precizní antikorozní nátěr, aby se předešlo degradaci vlivem vlhkosti. Při montáži dbejte na to, aby rozměry pozednice odpovídaly projektové dokumentaci a pásovina byla dostatečně napnuta. Pásovina se obvykle kotví pomocí ocelových hřebíků nebo vrutů do dřeva, přičemž počet kotevních bodů určuje statický výpočet podle zatížení střechy.
Použití chemických kotev a jejich omezení
Chemické kotvy představují efektivní řešení, pokud nelze použít kotvy typu L nebo závitové tyče M16. Jejich spolehlivost závisí na důsledném vyčištění otvoru od prachu kartáčkem a vyfouknutí pumpou, což je kritické pro přilnavost pryskyřice ke stěnám vrtu. Dodržujte předepsanou hloubku kotvení, která musí odpovídat technickému listu výrobce chemické malty. Pamatujte, že kotvení pozednice bez věnce přímo do zdiva vyžaduje posouzení statikem, neboť únosnost je limitována pevností v tlaku a tahu použitého zdicího materiálu.
Dlouhodobá údržba a kontrola kotvení pozednice
Pravidelná údržba zahrnuje vizuální kontrolu stavu hydroizolace pozednice, která chrání dřevo před vzlínající vlhkostí z betonu. Doporučuji provádět revizi spojů po každé extrémní větrné smršti, kdy může dojít k mikropohybům a následnému uvolnění matic na závitových tyčích. Pokud zjistíte praskliny v dřevě nebo známky hniloby, oprava pozednice musí proběhnout neprodleně výměnou poškozeného úseku nebo doplněním nových kotevních bodů.
Odborná rada: Při kontrole dotažení matic na závitových tyčích M16 používejte momentový klíč, pokud projekt stanovuje konkrétní utahovací moment. Vyhněte se přetažení, které může způsobit deformaci dřevěného trámu nebo poškození závitu.
Otázka: Jak poznám, že je pozednice správně ukotvena?
Správně osazená pozednice musí být v celé délce podložena hydroizolačním pásem a pevně přitažena k železobetonovému věnci pomocí matic s velkoplošnými podložkami. Vzdálenost mezi kotvami by měla odpovídat projektu, obvykle v rozmezí 1 až 2 metrů, přičemž v rozích stavby se tato vzdálenost zkracuje na 1 metr.
Otázka: Lze kotvit pozednici do Ytongu bez věnce?
Kotvení přímo do pórobetonu není z hlediska přenosu sil ze střechy dostatečné a může vést k vytržení kotev při poryvech větru. Vždy je nutné realizovat železobetonový věnec, který zajistí rovnoměrné rozložení zatížení a tuhost konstrukce.
