Správné zapojení bazénové filtrace tvoří základ křišťálově čisté vody a zajišťuje dlouhou životnost celého systému. Kvalitní písková filtrace efektivně čistí vodu díky čerpání přes skimmer, který sbírá nečistoty z hladiny ještě před jejich usazením na dně.
⭐ Zásadní body
- Správné zapojení filtrace probíhá v pořadí: skimmer → čerpadlo → filtr → zpět do bazénu.
- Doporučený výkon čerpadla pro bazén o objemu 40 m³ je 10-14 m³/h, aby se voda otočila za 3-4 hodiny.
- Optimální vzdálenost filtrace od bazénu je 2-5 metrů, při více než 8 metrech zvolte čerpadlo s 15-20 % vyšším výkonem.
- Filtrační písek má zrnitost 0,6-1,2 mm, proplach filtru se doporučuje jednou za 3 týdny.
- Doba provozu filtrace závisí na teplotě vody: nad 25 °C se filtruje 10-12 hodin denně.
Jak správně zapojit filtrační systém k bazénu
Základem efektivního provozu je správné pořadí komponentů: skimmer bazén nasává nečistoty, čerpadlo pohání proud vody do pískového filtru a vyčištěná voda se vrací zpět do bazénu. Celý okruh musí být uzavřený a vzduchotěsný, aby čerpání vody bazén probíhalo plynule a bez přetěžování motoru.
- Skimmer bazén: sbírá hladinové nečistoty.
- Čerpadlo: vytváří potřebný tlak pro cirkulaci.
- Pískový filtr: obsahuje filtrační písek pro zachycení mechanických částic.
- 6cestný ventil: ovládá směr průtoku vody.
Jak zapojit hadice k filtraci?
Propojení jednotlivých částí systému vyžaduje použití hadic o průměru 50 mm, které zajistí dostatečný průtok bez zbytečných tlakových ztrát. Každý spoj musí obsahovat kvalitní těsnění, protože i sebemenší netěsnost na sací straně vede k přisávání vzduchu. Přisátý vzduch v systému vytváří vzduchovou uzávěrku, která znemožňuje čerpadlu vytvořit potřebný čerpací tlak. Při instalaci hadice 50 mm vždy dotahujte rukou, případně za použití vhodného klíče, ale vyhněte se nadměrné síle, která by mohla poškodit plastové závity. Odborná rada: Ujistěte se, že všechny hadice jsou vedeny v mírném spádu nebo vodorovně, aby se v nich nehromadil vzduch. Pravidelná údržba filtrace bazén zahrnuje i kontrolu těchto spojů před začátkem každé sezóny.

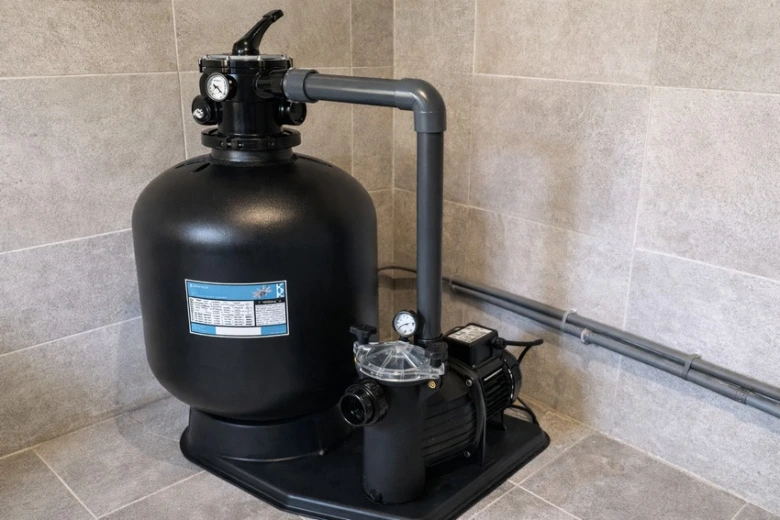

Jak zapojit filtraci a čerpadlo?
Správné zapojení filtrace a čerpadla začíná propojením skimmeru sání čerpadla pomocí hadice o průměru 50 mm. Čerpadlo následně tlačí vodu do nádoby, kde pískový filtr čistí vodu přes vrstvu filtračního písku. Na horní nebo boční straně nádoby je umístěn 6cestný ventil, který určuje režim provozu od filtrace až po zpětný proplach. Je kritické, aby čerpadlo bylo umístěno pod úrovní hladiny vody, což zajistí samovolné plnění komory vodou a zamezí tvorbě vzduchových bublin. Pokud se v průhledném víku čerpadla objeví vzduchové bubliny, systém není správně utěsněn a výkon čerpadla klesá. Upozornění: Zásahy do elektrické části systému a zapojení čerpadla smí provádět pouze osoba s odbornou elektrotechnickou způsobilostí dle platných norem. Dodržení tohoto postupu zajistí optimální čerpadlo výkon bazén a dlouhou životnost všech komponentů.
Jak připojit hadice a čerpadlo k bazénové filtraci
Správné zapojení filtrace a čerpadla u bazénu vyžaduje precizní propojení všech komponentů v pořadí: skimmer – čerpadlo – písková filtrace – zpětný výtlak do bazénu. Hadice vedou vodní tok od skimmeru přímo do předfiltru čerpadla a následně do nádoby s filtračním pískem o zrnitosti 0,6-1,2 mm. Pro běžné instalace používejte hadice o průměru 50 mm, které zajišťují optimální průtok a minimalizují odpor v potrubí. Každý spoj musí být osazen kvalitním těsněním, které spolehlivě zabrání přisávání vzduchu a následnému zavzdušnění čerpadla.
Postup instalace a zajištění těsnosti
Při řešení otázky, jak připojit hadice k bazénové filtraci, postupujte podle následujících technických zásad:
- Používejte výhradně tlakové hadice a fitinky odolné vůči bazénové chemii a provoznímu tlaku vody.
- Instalujte zpětnou klapku na sací potrubí, pokud je filtrace umístěna nad úrovní hladiny, aby se zabránilo zpětnému toku vody a ztrátě zavodnění.
- Zajistěte, aby čerpadlo bylo typu samonasávací čerpadlo, pokud je filtrace umístěna nad úrovní vodní hladiny.
- Dotažení všech převlečných matic provádějte pouze rukou, vyhněte se použití kleští, které mohou poškodit závity nebo těsnění.
- Umístěte filtraci do suchého a větraného prostoru, ideálně do vzdálenosti 2-5 metrů od bazénu.
Odborná rada: Pokud je čerpadlo výkon bazén dimenzován správně, sací potrubí musí být co nejkratší a bez zbytečných kolen, aby se minimalizovaly ztráty při čerpání vody bazén. Při vzdálenosti nad 8 metrů je nutné volit čerpadlo s 15-20 % vyšším výkonem. Pamatujte, že veškeré zásahy do elektroinstalace a pevných rozvodů smí provádět pouze osoba s příslušnou odbornou způsobilostí.
| Parametr | Doporučená hodnota |
|---|---|
| Průměr potrubí | 50 mm |
| Zrnitost písku | 0,6-1,2 mm |
| Vzdálenost od bazénu | 2-5 metrů |
| Provozní tlak (proplach) | zvýšení o 0,2-0,3 baru |
Otázka: Jaký výkon čerpadla zvolit pro bazén o objemu 40 m³?
Pro bazén o objemu 40 m³ se doporučuje čerpadlo s výkonem 10-14 m³/h. Tento výkon zajistí, že se celý objem vody přefiltruje za 3-4 hodiny.
Otázka: Jak často provádět proplach pískové filtrace?
Proplach filtrace (Backwash) se doporučuje jednou za 3 týdny. Dále jej provádějte vždy, když tlak na manometru vzroste o 0,2-0,3 baru oproti hodnotě čistého filtru.
Otázka: Jak správně zprovoznit novou pískovou filtraci?
Po naplnění nádoby pískem nastavte ventil do polohy Backwash a spusťte čerpadlo na 30 sekund pro proplach prachu. Následně přepněte na Rinse (usazení) na 15-20 sekund a teprve poté přepněte na Filter pro běžný provoz.
Jak vybrat správné místo pro umístění filtrace
Správné umístění komponentů je klíčové pro efektivní zapojení bazénové filtrace a dlouhou životnost celého systému. Neodborná instalace často vede k zavzdušnění čerpadla nebo nedostatečnému průtoku vody.
Jak daleko dát filtraci od bazénu?
Optimální vzdálenost filtrace od bazénu se pohybuje v rozmezí 2 až 5 metrů. Tato vzdálenost zajišťuje vyvážený odpor v potrubí a maximální efektivitu, s jakou čerpadlo vykonává čerpání vody z bazénu přes skimmer. Pokud překročíte vzdálenost 8 metrů, musíte volit čerpadlo s výkonem vyšším o 15 až 20 %, aby se kompenzovaly tlakové ztráty v hadicích. Pamatujte, že příliš velká vzdálenost zvyšuje riziko zavzdušnění systému a nadměrně zatěžuje motor. Při instalaci u modelů, jako je například zapojení filtrace k bazénu Azuro, vždy dbejte na co nejkratší a nejpřímější trasu hadic bez zbytečných kolen.
Jak vybrat správné místo pro umístění filtrace?
Písková filtrace bazén vyžaduje suché a větrané místo, které je chráněno před přímými povětrnostními vlivy. Umístění filtrace přímo na terénu bez zpevněného podkladu způsobuje vibrace a následné netěsnosti spojů.
- Pevný a rovný podklad: zajistí stabilitu čerpadla a zabrání jeho posunu.
- Snadná přístupnost: prostor kolem filtrace musí umožnit manipulaci při výměně filtračního písku.
- Ochrana proti vlhkosti: suché místo chrání elektrické části čerpadla před korozí.
- Instalace zpětné klapky: doporučuji ji umístit u bazénů, kde je filtrace umístěna nad hladinou vody.
Tip: Pokud plánujete zapojení filtrace k bazénu Mountfield v šachtě, vždy zajistěte její odvětrávání, aby nedocházelo ke kondenzaci vody na elektrických kontaktech motoru.
Upozornění: Veškeré zásahy do elektroinstalace bazénové filtrace smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací.
Jak správně naplnit a spustit pískovou filtraci
Správný postup naplnění a spuštění pískové filtrace
Pro efektivní zapojení pískové filtrace k bazénu je klíčový výběr správné náplně. Nejčastěji se používá křemičitý filtrační písek o zrnitosti 0,6 až 1,2 mm, který zajistí optimální čistotu vody. Jako alternativu můžete zvolit moderní filtrační kuličky, které mají nižší hmotnost a snadnější manipulaci. Pískový filtr plňte opatrně, abyste nepoškodili vnitřní trysky ve spodní části nádoby.
- Naplnění nádoby – nasypte filtrační písek do pískové filtrace zhruba do dvou třetin jejího celkového objemu.
- Proplach média – přepněte ventil do polohy Backwash a nechte čerpadlo běžet 30 sekund pro odstranění jemného prachu.
- Usazení písku – zvolte režim Rinse na 15 až 20 sekund, čímž se filtrační médium správně usadí v nádobě.
- Spuštění filtrace – přepněte ventil do provozní polohy Filter a zapněte čerpadlo pro zahájení procesu čištění vody.
Odborná rada: Nikdy nespouštějte pískovou filtraci bez předchozího proplachu, protože by se jemný prach z písku dostal přímo do bazénu. Pro správné čerpání vody bazén musí být skimmer bazén vždy plně ponořený pod hladinou. Pamatujte, že pravidelná údržba filtrace bazén a kontrola, zda odpovídá čerpadlo výkon bazén objemu vody, jsou nezbytné pro dlouhou životnost celého systému. Připomínám, že zásahy do elektroinstalace bazénové filtrace smí provádět pouze osoba s odbornou způsobilostí.
Doporučená doba provozu a údržba filtrace
Správná údržba filtrace bazénu zajišťuje čistou vodu a dlouhou životnost komponentů. Doba provozu filtrace přímo závisí na aktuální teplotě vody, protože v teplejším prostředí se mnohem rychleji množí řasy a bakterie. Zatímco u chladnější vody stačí kratší cykly, při vysokých letních teplotách musí písková filtrace bazén běžet téměř nepřetržitě. Pokud vás zajímá postup zapojení bazénové filtrace a čerpadla, vždy dbejte na to, aby skimmer bazén nebyl ucpaný nečistotami, které by omezily průtok.
| Teplota vody | Doporučená doba provozu |
|---|---|
| do 20 °C | 6 hodin denně |
| 20 až 25 °C | 8 hodin denně |
| nad 25 °C | 10 až 12 hodin denně |
Odborná rada: Pravidelně kontrolujte tlak na manometru, který signalizuje stav zanesení filtrační náplně. Jakmile hodnota tlaku vzroste o 0,2 až 0,3 baru nad běžný provozní stav, je nutný proplach filtru. Ten provádějte preventivně alespoň jednou za 3 týdny, i když manometr nevykazuje kritické hodnoty. Kvalitní filtrační písek uvnitř nádoby tak udrží optimální výkon, jaký vyžaduje čerpadlo výkon bazén pro správné čerpání vody bazén. Nezapomínejte, že veškeré zásahy do elektroinstalace musí provádět pouze osoba s odbornou způsobilostí.
Časté chyby při zapojení filtrace a jejich dopady
Nesprávné zapojení filtrace k bazénu vede k přetěžování techniky a rychlému zhoršení čistoty vody. Při instalaci se vyvarujte podcenění fyzikálních parametrů systému, které mají přímý dopad na životnost čerpadla i kvalitu vody.
Použití správného potrubí a jeho vliv
Použití potrubí s průměrem menším než 50 mm výrazně zvyšuje odpor v systému. Tato chyba snižuje výkon čerpadla až o 20 procent, což omezuje efektivní čerpání vody bazén. Nedostatečný průtok neumožňuje skimmer bazén správně vyčistit, což vede k usazování nečistot na dně. Správné dimenzování trubek je základem pro dlouhodobě spolehlivé zapojení filtrace k bazénu.
Následky chybějícího zpětného ventilu
Absence zpětného ventilu vystavuje čerpadlo riziku chodu nasucho při výpadku tlaku. Zpětný ventil brání zpětnému toku vody do systému a chrání mechanické části před rázovým poškozením. Pokud provádíte zapojení filtrace k bazénu azuro, vždy dbejte na jeho instalaci v sací větvi. Zanedbání tohoto kroku zkracuje životnost čerpadla a vyžaduje nákladné opravy motoru.
Význam pravidelného proplachu filtru
Písková filtrace bazén vyžaduje pravidelnou údržbu, zejména proplach písku. Pokud filtrační písek nečistíte alespoň jednou za 3 týdny, nečistoty se v loži hromadí a zhoršují kvalitu vody. Ignorování proplachu vede k ucpání systému a zvýšení tlaku v nádobě.
- Pravidelně kontrolujte těsnost všech spojů.
- Sledujte manometr na nádobě filtrace.
- Udržujte filtrační médium v čistotě.
Odborná rada: Pamatujte, že zásahy do elektroinstalace bazénového čerpadla smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací.
Jak zapojit filtraci u atypických bazénů
U atypických bazénů s netradičními tvary či objemem nad 40 m³ často narazíte na nutnost instalace více skimmerů pro zajištění rovnoměrného sběru nečistot. Zapojení bazénové filtrace v těchto případech vyžaduje precizní rozdělení sání pomocí potrubí o ideálním průměru 50 mm, aby čerpadlo optimálně využilo svůj výkon a nedocházelo k podtlakovým ztrátám. Pokud řešíte specifické zapojení filtrace k bazénu typu Azuro nebo modely z řady Mountfield, vždy dbejte na dodržení průměrů potrubí, které odpovídají sacímu hrdlu čerpadla. Upozorňujeme, že veškeré zásahy do elektroinstalace a technologických rozvodů bazénu smí provádět pouze osoba s odbornou způsobilostí.
Při propojování více prvků využijte následující komponenty a postupy pro zajištění stability systému:
- Instalace T-kusů a kulových ventilů pro vyvážení průtoku mezi jednotlivými skimmery.
- Aplikace redukcí pro plynulé přechody mezi různými průměry hadic a pevným potrubím.
- Montáž uzavíracích ventilů před každý skimmer pro snadnou údržbu filtrace bazén a čištění košů.
- Použití zpětných klapek u instalací, kde je filtrace umístěna nad úrovní hladiny vody.
Odborná rada: Při instalaci u atypických bazénů vždy kontrolujte, zda písková filtrace bazén není přetěžována nadměrným odporem v potrubí, který vzniká při vzdálenosti nad 8 metrů. Pokud čerpadlo nedosahuje potřebného průtoku, zkontrolujte těsnost všech spojů, kde by mohlo docházet k přisávání vzduchu, což je nejčastější příčina poklesu výkonu. Správné zapojení filtrace a čerpadla u bazénu zajistí efektivní cirkulaci celého objemu vody za 3 až 4 hodiny provozu.
| Komponenta | Doporučená specifikace |
|---|---|
| Průměr potrubí | 50 mm |
| Filtrační písek | zrnitost 0,6 až 1,2 mm |
| Vzdálenost od bazénu | 2 až 5 metrů |
| Výkon čerpadla pro 40 m³ | 10 až 14 m³/h |
Otázka: Jak poznám, že je filtrace u atypického bazénu správně zapojena?
Správné zapojení poznáte podle stabilního tlaku na manometru, který by se měl pohybovat v rozmezí stanoveném výrobcem. Pokud tlak vzroste o 0,2 až 0,3 baru oproti normálu, je nutné provést zpětný proplach filtru v režimu Backwash po dobu 30 sekund.
Otázka: Je nutné u starších bazénů Mountfield používat redukce při zapojení pískové filtrace?
U starších modelů s kartušovou skimmfiltrací (do roku 2010) je redukce nezbytná, umísťuje se místo motoru ve spodní části skimmeru. U novějších modelů se skimmerem Olympic nebo u bazénů bez filtrace redukci obvykle nepotřebujete, protože hadice napojíte přímo na pískovou filtraci.
Bezpečnost a správný provoz bazénové filtrace
Bezpečnost při instalaci a provozu bazénové filtrace je absolutní prioritou, neboť pracujete v blízkosti vody s elektrickým zařízením. Jakékoli zapojení filtrace k bazénu vyžaduje instalaci proudového chrániče s vybavovacím proudem maximálně 30 mA, který zajistí okamžitou ochranu proti úrazu elektrickým proudem. Veškeré elektrické komponenty musí mít platné uzemnění, které chrání před nebezpečným dotykovým napětím v případě poruchy izolace. Upozorňuji, že jakékoli zásahy do elektroinstalace bazénu smí provádět pouze osoba s odbornou elektrotechnickou způsobilostí.
Pravidla pro bezpečný provoz
Pravidelná kontrola spojů a stavu hadic o průměru 50 mm je nezbytná pro zamezení úniků vody a zajištění dlouhé životnosti systému. Sledujte těsnost všech přechodek mezi čerpadlem a skimmerem, aby nedocházelo k přisávání vzduchu, které může vést k zavzdušnění čerpadla.
- Kontrolujte stav filtračního písku o zrnitosti 0,6 až 1,2 mm alespoň jednou za sezónu, aby čerpadlo nebylo nadměrně zatěžováno.
- Sledujte čerpadlo a jeho výkon, zda nevykazuje neobvyklé vibrace nebo zvýšenou hlučnost při čerpání vody.
- Ujistěte se, že zapojení bazénové filtrace odpovídá technické dokumentaci výrobce, a to i u specifických modelů jako je zapojení filtrace k bazénu Azuro nebo Mountfield.
- Před zahájením údržby vždy odpojte zařízení od přívodu elektrické energie.
| Parametr údržby | Doporučená hodnota nebo interval |
|---|---|
| Provozní tlak na manometru | nárůst o 0,2 až 0,3 baru nad normál = nutný proplach |
| Frekvence zpětného proplachu | jednou za 3 týdny |
| Doba provozu do 20 °C | 6 hodin denně |
| Doba provozu 20 až 25 °C | 8 hodin denně |
| Doba provozu nad 25 °C | 10 až 12 hodin denně |
Odborná rada: Při prvním spuštění filtrace vždy proveďte proplach písku v režimu Backwash po dobu 30 sekund a následně usazení v režimu Rinse po dobu 15 až 20 sekund. Pokud tento postup vynecháte, dojde ke zkalování vody jemným prachem z nového filtračního média.
Otázka: Jaká je ideální vzdálenost filtrace od bazénu?
Ideální vzdálenost filtrace od bazénu je 2 až 5 metrů. Pokud je vzdálenost větší než 8 metrů, musíte použít čerpadlo s výkonem vyšším o 15 až 20 procent, aby byl zachován požadovaný průtok vody.
Otázka: Jak správně postupovat při slabém průtoku vody?
Při slabém průtoku nejprve zkontrolujte koš skimmeru a předfiltr čerpadla, zda nejsou zanesené nečistotami. Pokud jsou koše čisté, proveďte zpětný proplach filtrace, který odstraní usazené nečistoty z filtračního písku.
